EA7HAE
Mensajes: 543
#394241  - 29 mayo, 2024 11:41

Hola.

Los colores normalizados para los conductores eléctricos en instalaciones de C.A. son:

Tierra.- (protección PA)    Amarillo/Verde    (el típico conocido)

Fases.-    Negro- Marrón - Gris    (en una línea trifásica, un color para cada L1, L2, L3)

Neutro.-  Azul    (siempre debe ser el azul, sea cual sea el color de la fase usada en una línea monofásica)

Todos con aislamiento de 750Vca en uso interior, y de 1Kv en uso exterior o de servicio móvil.

El cable conductor de color rojo, se suele seguir usando en los cuadros de control y mando de BT, para los vueltas de activadores (pulsadores, interruptores, selectores, etc... ) en el panel de accionamiento. Que cada vez es más frecuente usarlos a 24Vca de servicio como medida de seguridad.

Estoy con Jacinto, una instalación eléctrica hecha con hilo de color rojo no debe se muy reciente. Y desde luego, resulta poco "ortodoxa".

Uno de los problemas que nos estamos encontrando en la actualidad en nuestras redes eléctricas (especialmente si no están bien equilibradas, cosa difícil en una red pública), es que por el neutro circulan todo tipo de corrientes parásitas, armónicos, y otras basuras eléctricas, procedentes de la gran cantidad de semiconductores, rectificadores, y electrónica doméstica, que tenemos actualmente en nuestros hogares. Si le añadimos los usuarios NO domésticos (bares, peluquerías, congelados, salones de juego, etc...) conectados a la misma red, de un mismo Centro de Transformación, pues el asunto se magnifica exponencialmente. Y el ruido eléctrico producido por el salón de juegos del local bajo, te puede estar afectando a tu receptor (eléctrico) en la cuarta planta del edificio. Casi siempre estas corrientes circulan por el neutro distribuido, que nos llega desde el CT de la compañía eléctrica.

Saludos

Esta publicación fue modificada hace 5 meses por EA7HAE

73´s de Manolo EA7HAE socio 17348 desde 1978.
"La educación no es la respuesta a una pregunta. La educación es el medio para encontrar la respuesta a casi todas las preguntas."

ResponderCitar
EA2AJO, EA3ERD y EC5APB reaccionaron
EB1YK
Mensajes: 432
#394242  - 29 mayo, 2024 11:52

Publicado por: EC5APB

Publicado por: EB1YK

Eso fue lo que hice en la caja de interconexiones.

Se ve que la habitación se hizo despues y el color rojo del cable para la fase, neutro, comunes de la conmutada fue un retal largo del cable piloto de la antigua tarifa nocturna.

Si es en España, esa instalación será de los años 60 del pasado siglo o anterior.

En esos casos, yo me plantearía seriamente renovar toda la instalación eléctrica.



La vivienda se la construyeron en el final del boom mobiliario de la decada del 2000. Viviendo alli desde el 2011. Y un par de años después fue cuando anexó el cuarto que digo y lo cableo él con el sobrante de la caja de cable rojo no reparando si cortaba fase o neutro. Hace unos meses fue cuando me comentó lo de la lámpara.

El aislante no se como lo tiene pero la instalación tendra 15 años con su acometida de 16mm de cable afumex.

Su fallo fue no fijarse al conectar o no marcar, los 2 extremos eran rojos y venían por el mismo tubo.



Como dije en otro post, el cable rojo era lo que le sobró de la preinstalación del reloj de tarifa nocturna.



Victor M. Florido
Langreo-Asturias IN73DH
EB1BFS 2003 hasta 29/02/2008.
Desde el verano de 2018, operación en remoto.
----------------------------------------
EB1YK/5
Requena-Valencia IM99KL

http://picasaweb.google.es/vflorido.inella

ResponderCitar
EA1DDO
Mensajes: 7812
#394243  - 29 mayo, 2024 12:05

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA3ERD, EC5APB y EB3DYO reaccionaron
EA3ERD
Mensajes: 953
#394244  - 29 mayo, 2024 12:27

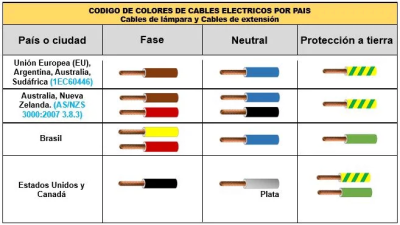

El tema de colores de los cables L1 L2 L3  N y T (Tierra o PE) utilizados en las instalaciones eléctricas, depende del país y de la antigüedad de la propia instalación, generando bastante controversia en este tema.

Colores del cableado antiguo en Reino Unido

Aunque en la actualidad siguen la normativa de la Comisión Electrotécnica Internacional, esto no era así hace unos años. Por esto, es posible encontrar instalaciones con otros colores de cables como, por ejemplo:

  • Fase: Rojo (monofásica). Rojo, amarillo y azul (trifásica).
  • Neutro: Negro.
  • Tierra: Verde-amarillo.

Tabla de colores de los cables eléctricos AC



Etiqueta

IEC

UK (Viejo)

USA

Tierra

Verde-amarillo

Verde-amarillo

Sin cobertura
Verde
Verde-amarillo

Neutro

N

Azul

Negro

Blanco
Gris

Fase (monofásica)

L

Marrón

Rojo

Negro

Fase (trifásica)

L1

Marrón

Rojo

Negro

Fase (trifásica)

L2

Negro

Amarillo

Rojo

Fase (trifásica)

L3

Gris

Azul

Azul

En lo referente al “efecto LED”, en instalaciones monofásicas el interruptor siempre debe interrumpir la Fase L en lugar del Neutro N, evitando así que las lámparas LED, debido a su bajo consumo, permanezcan encendidas tenuemente debido a la pequeña corriente de fuga en el cable de Neutro generada por efecto de capacidad con tierra u otros cables de Neutro en el recorrido de la instalación. Este efecto es similar al que permite el funcionamiento del "buscapolos" con lamparita de neón, que se sirve, al estar en Neutro de la instalación conectado a tierra, de la corriente de fuga a tierra a través de nuestro propio cuerpo.

En algunos dispositivos que utilizan diodos LED (por ejemplo guirnaldas luminosas para el árbol de Navidad y similares) el enchufe suele llevar las clavijas marcadas con L y N.

Un saludo y buena radio.

73, Ernesto - EA3ERD
Ex: EA-3-1253-U (SWL 1966), EC3ABC (1999)
EA3ERD desde 2004
"Pisarás el umbral del bienestar, cuando empieces a sentirte satisfecho con apenas nada"

ResponderCitar
EA7HAE, EC5APB, EB3DYO y 1 personas más reaccionaron
EC5APB
Mensajes: 607
#394245  - 29 mayo, 2024 14:32

Publicado por: EB1YK

Como dije en otro post, el cable rojo era lo que le sobró de la preinstalación del reloj de tarifa nocturna.

Ahora está todo clarísimo. Ese cable no está pensado para el transporte de energía, sino lo que llamamos "de maniobra", y en este caso, para señalizar que en contador entra en modo "tarifa nocturna"...



Sólo puedo ofrecer mi opinión y mis reflexiones. Otras opiniones y reflexiones son tan o más válidas que las mías. Lo importante es que cada uno acabe desarrollando sus propias conclusiones.

FT-23, FT-60, FT-991, IC-V200T, DR-605 y Dynascan P-72.

ResponderCitar
EA7HAE reaccionó
EB1YK
Mensajes: 432
#394248  - 29 mayo, 2024 15:31

Aunque no este pensado para ello, el problema pienso que era mas bien lo que dijo Ernesto, y de esa forma se lo normalicé a mi vecino. Aunque no este pensado para ello, el cable de cobre iba a transportar los 200w de las G4. Inicialmente cuando me hablo de lo que le pasaba la pista me la dio cuando dijo que con una halogena ya no le pasaba.

Comenté lo del cable rojo como anécdota al ver compañeros que mencionan la unificación del codigo de colores. Pero de lo que trataba era de la importancia que empiezan a tener las F y las N en la c.a.



Victor M. Florido
Langreo-Asturias IN73DH
EB1BFS 2003 hasta 29/02/2008.
Desde el verano de 2018, operación en remoto.
----------------------------------------
EB1YK/5
Requena-Valencia IM99KL

http://picasaweb.google.es/vflorido.inella

ResponderCitar
EA2AJO reaccionó
EB3DYO
Mensajes: 2438
#394253  - 29 mayo, 2024 19:22

lo de la halogena  o bombilla de filamento lo que hacia era conectar casi directamente los terminales de los leds,a traves de su resistencia interna del filamento,con lo que no habia diferencia de potencial en sus bornes haciendo que ya no se encendieran,a veces se pone despues del interruptor una resistencia grande 1Mohm entre bornes y asi ya no lucen,todo por las dichosas fugas y mal conexionado.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA2AJO y EA3ERD reaccionaron
