#405581  - 3 octubre, 2025 12:25

Hola a todos. Tengo un atenuador entre la salida de la emisora y el upconverter del QO-100 para protegerlo. El atenuador es de 30dB pero sospecho que algo le ha pasado porque al principio bastaban 5w para excitar el upconverter (a través del atenuador) y sacarle la máxima potencia y ahora necesito meterle 30 y sin que llegue a sacar la máxima.

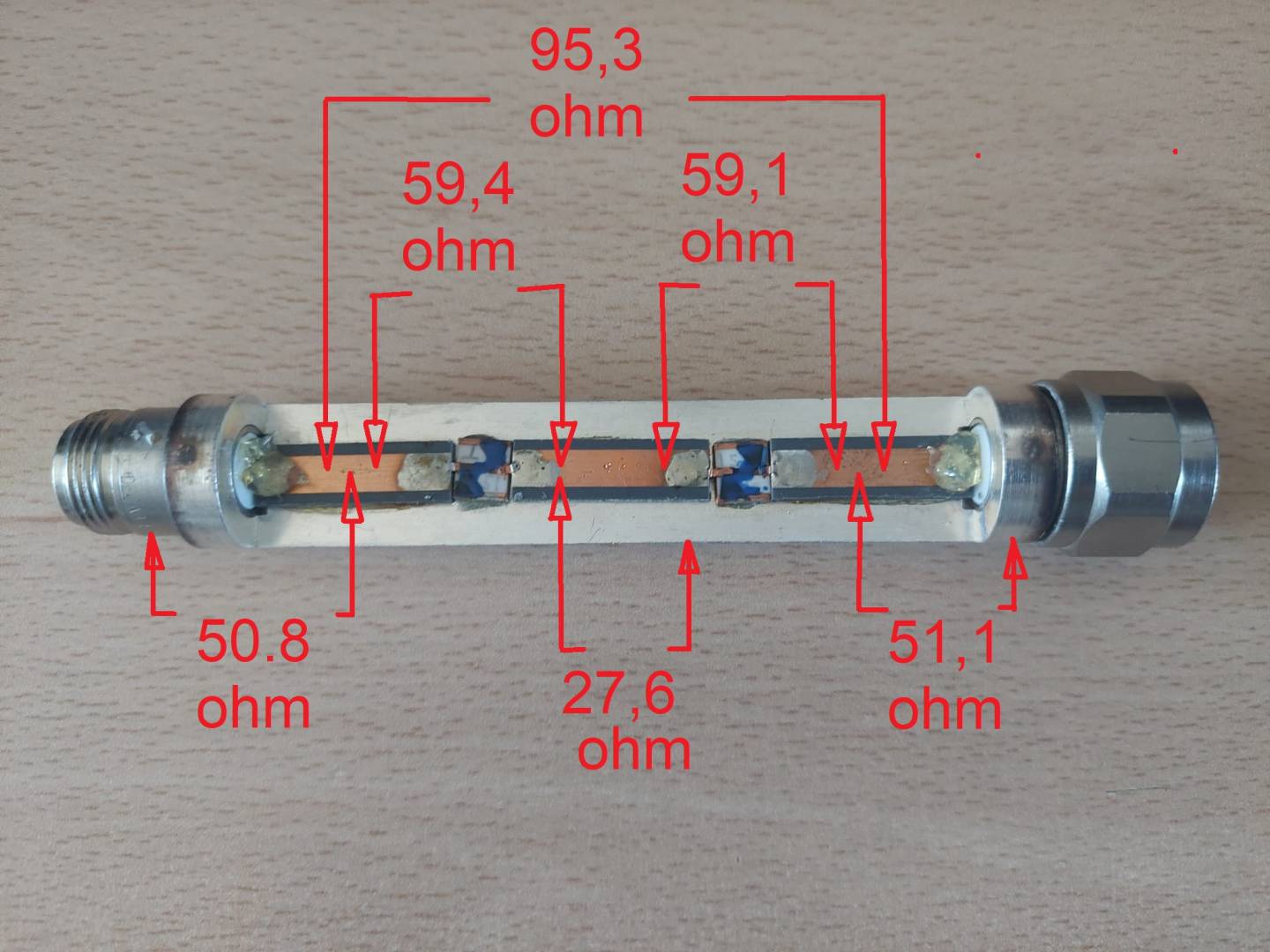

En el interior me encuentro que tiene dos componentes, pero no tengo claro si son atenuadores en Pi o en T. Las resistencias que le he podido medir entre entrada/salida y los componentes y con respecto a masa son las indicadas en la fotografía.

Alguien sabe la resistencia equivalente de estos componentes o si estaría bueno según lo medido?

Gracias y saludos.

att2

Saludos.
EA7OC, Luis

ResponderCitar
Inició el tema
EC4AA
Mensajes: 768
#405583  - 3 octubre, 2025 12:48

¿El atenuador llevaba radiador...? ¿Tienes VNA para medirlo...?


Más opiniones: https://www.ure.es/foros/postid/395086/
Y hasta aquí puedo escribir...
... no quiero que lo pasen a "hasuntos hinternos". 😠
73 de Manolo.

ResponderCitar
EA7OC
Mensajes: 591
#405584  - 3 octubre, 2025 13:20

Sí, claro en la foto está extraído del radiador. Tengo VNA pero no llega a UHF. Mide potencia pero requiere de un atenuador de 60dB... es el MetroVNA


Saludos.
EA7OC, Luis

ResponderCitar
Inició el tema
EA8AYU
Mensajes: 140
#405585  - 3 octubre, 2025 13:42

Te diría que son dos atenuadores de 15 dB ( realizados en T) o al menos esa es mi impresión. Comprueba si aplicas 30w a la entrada la salida debería ser aproximadamente 30 mW (0,03w) si es así el atenuador está bien y algo le ha pasado al upconverter. Que también suele tener un atenuador a su entrada .

73


ResponderCitar
EA8AYU
Mensajes: 140
#405586  - 3 octubre, 2025 13:45

Por cierto me parece que ese atenuador no admite mucha potencia . Ojo . Tiene pinta de unos 2w máximo de entrada … así que ojo .




ResponderCitar
EA8AYU
Mensajes: 140
#405587  - 3 octubre, 2025 13:50

Si tienes un analizador vectorial mide la atenuación en HF o hasta donde te llegue . Debería ser aproximadamente esos 30 dB.






ResponderCitar
EA7OC
Mensajes: 591
#405590  - 3 octubre, 2025 17:24

Pues es de 25w, un Bird. Intentaré ver la atenuación con el VNA.. Gracias.


Saludos.
EA7OC, Luis

ResponderCitar
Inició el tema
EA1DDO
Mensajes: 8162
#405591  - 3 octubre, 2025 17:26

Publicado por: EA7OC

El atenuador es de 30dB pero sospecho que algo le ha pasado

Luis, ¿Que potencia admite ese atenuador?

Normalmente lo dice en algún sitio por el exterior. Lo digo por si le metiste potencia de más.

73, Máximo EA1DDO


Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA7OC
Mensajes: 591
#405598  - 4 octubre, 2025 08:48

Máximo, 25W y sí, es muy posible que me haya pasado, pero midiendo tanto entrada como salida, me da 50ohm aprox. Si se hubiera "tostado", imagino que se hubieran alterado esos valores.




Saludos.
EA7OC, Luis

ResponderCitar
Inició el tema
EA7OC
Mensajes: 591
#405600  - 4 octubre, 2025 09:52

Pues parece que el atenuador está bien...

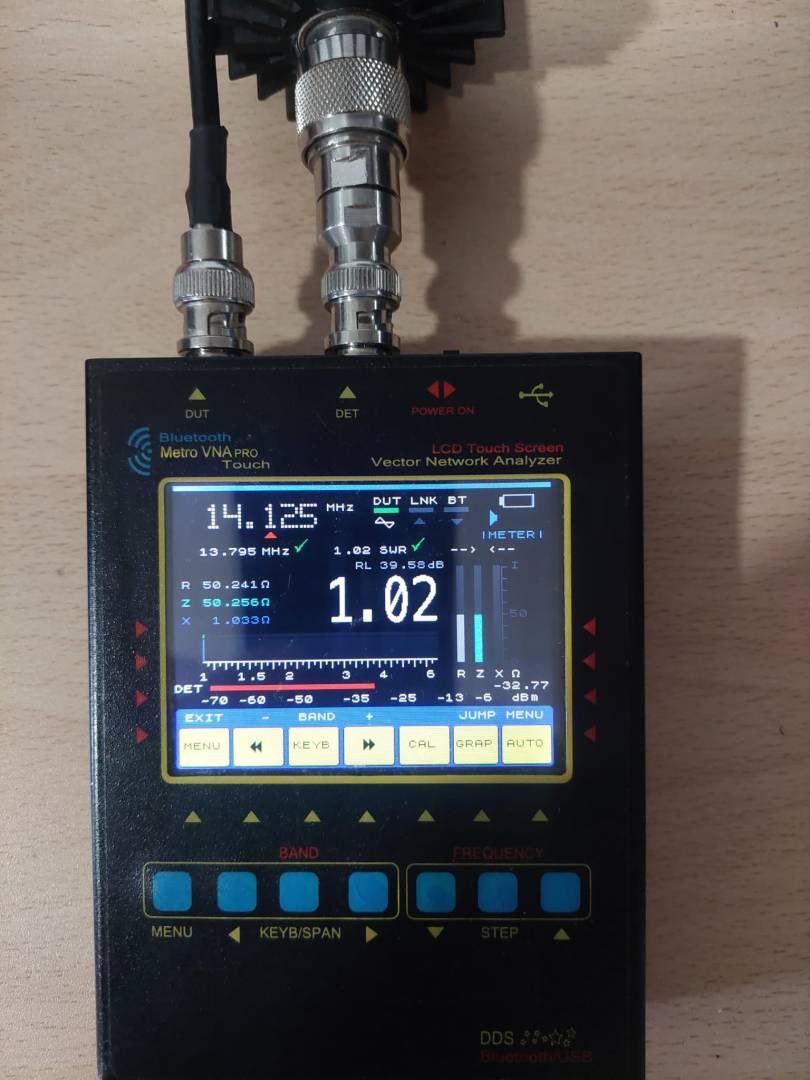

att3

Si el atenuador externo está correcto y por error le hubiera metido 80w (más seguro que no)...

o sea, 80w=49dBm  -30dB  es decir 19dBm   Hablamos que como mucho le he metido 79mW al Upconverter

y el BU500 admite entre -15 y +20dBm

pues sigo igual 🤔 ...


Saludos.
EA7OC, Luis

ResponderCitar
Inició el tema
EA8AYU
Mensajes: 140
#405604  - 4 octubre, 2025 14:48

Pues si el atenuador externo está bien y atenúa lo que debe . Y el upconverter no te funciona , convendrás que el fallo está en el upconverter.

vamos que suponiendo que el fallo no lo tengas en la emisora

73


ResponderCitar
EA1FBF
Mensajes: 1655
#405609  - 4 octubre, 2025 23:11

Si es un Atenuador de la marca Bird aguanta mucho más de lo que pone.. puede que el problema no sea de ahí.

Cómo sabes que no saca la máxima potencia el conversor...? ¿medidor en salida...? ¿tipo de latiguillos...? ¿Roe...? etc....

Tal vez no es problema de excitación.


GUILLERMO - Cantabria VUSHF

ResponderCitar
EA7OC
Mensajes: 591
#405628  - 5 octubre, 2025 20:21

No, la emisora está bien, nunca pasa de 20w y he medido la salida y es correcta.

Lo que tengo es un BU500 y un ampli de Wifi, el chino de los supuestos 8w. Siempre he llegado sobrado al QO-100 (antena offset de 92cm), y desde hace unas semanas, con mucha dificultad. Ahora mismo no tengo posibilidad de medir ni la salida del ampli, ni la del upconverter pero he probado a eliminar el atenuador y excitarlo directamente a mínima potencia con el equipo y llego al satélite perfectamente. Podría ser que el atenuador de entrada del conversor estuviera fastidiado pero con lo que da la salida del atenuador, difícilmente se ha podido chamuscar.




Saludos.
EA7OC, Luis

ResponderCitar
Inició el tema
EA4GMR
Mensajes: 1
#405954  - 17 octubre, 2025 13:05

Algunas ideas mas:

- Yo también creo que el atenuador esta bien. Las resistencias terminales son correctas. En un atenuador con con tanta atenuación, alguna resistencia se quemaría y en una de las puertas (donde hubieras aplicado la potencia de RF) medirías cualquier cosa distinta a 50 ohm.

- Da igual que sea pi o T. Son dos secciones que tienen la misma atenuación para que pueda soportar la misma potencia en las dos puertas. Si no fuera así, lo debe indicar en la carcasa del atenuador.

- En https://chemandy.com/calculators/matching-pi-attenuator-calculator.htm puedes calcular los atenuadores y ver si los valores resistivos que mides se corresponden con los teóricos. Y ojo con la medida. Si mides la resistencia entre los terminales "vivos" de cada puerta, en un pi estás  poniendo en paralelo la resistencia que hay entre ellos con las dos resistencias (en serie) que van a masa ya que la masa estaría flotante; en el equivalente en T la resistencia intermedia que va a masa estaría aislada de los dos terminales vivos y no afecta a la medida.

- El atenuador es resistivo, esto es, de banda ancha. Si funciona en UHF también funciona en HF. Mídelo con tu VNA.

Saludos cordiales,

Jesús.


ResponderCitar
