Acoplador / sintonizador de antena Automático

Página 2 / 2
EA7PU
Mensajes: 690
#84508  - 17 noviembre, 2011 20:01

Buenas noches...
CARLOS, EA1DVY: He visto el video de la modificación del AT 1000 Pro. Yo de Inglés lo suficiente para dar señal, radio y Many thank's...¿puedes decirme para que se ha hecho la modificación? y ¿porqué pieza se ha cambiado la que tiene de Fábrica?
Gracias anticipadas...
EA7IPY
Antonio

Antonio L.
P. Umbría (Huelva)

ResponderCitar
EC1T
 EC1T
Mensajes: 1286
#169650  - 18 noviembre, 2011 08:16
EA7IPY escribió:
He visto el video de la modificación del AT 1000 Pro. ¿puedes decirme para que se ha hecho la modificación? Gracias anticipadas... EA7IPY Antonio

Creo que esta muy bien explicado el vídeo lo que cambia...
en http://www.ure.es/foro/6-tecnico/65625-acoplador--sintonizador-de-antena-automatico.html#65731
si quitas el sonido y prestas atención a las imágenes
veras que lo que cambia o reemplaza es la lámpara-bombilla del medidor...

Ya comentaras que tal te funciona este sintonizador...

Saludos.

Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
Inició el tema
EA7PU
Mensajes: 690
#169750  - 21 noviembre, 2011 09:36

Carlos, pero no sé para que és el cambio de la lamparita.
Sobre el AT1000PRO cotestarte que va muy bien aunque le veo una pega: cuando estoy en la banda de por ejemplo 40 y en Frecuencia 7.135 (que no tiene nada de ROE la antena) y cambio a 7.070 he de pasar a AM, pulsar mas de 3 segundos el botón TUNE y acopla rápido. Osea, que la memoria no es como la pintan...
Aparte de esto lo recomiendo, la he usado con una marina (se alimenta solo con el vivo) y acopla todas las bandas. Lo he usado con hilo largo e idem. Con una vertical de 10-15-20 y acopla desde 10 hasta 40 (incluso WARC)...
En definitiva, vale la pena...
Espero te sea de utilidad a tí y todos los compañeros del FORO.
Salu2...
EA7IPY//ANTONIO

Antonio L.
P. Umbría (Huelva)

ResponderCitar
EC1T
 EC1T
Mensajes: 1286
#84441  - 9 enero, 2013 23:35

Hola

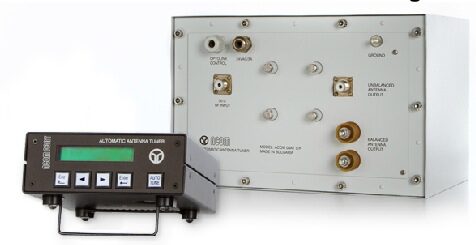

Alguien ha probado el acoplador automático ACOM 03AT Automatic HF antenna tunnig unit
http://www.acom-bg.com/tuner.html

Manual en: http://www.acom-bg.com/OperMan%2003ATUBW.pdf

SPECIFICATIONS:

· Rango de frecuencias: 1,8 a 16 MHz
· La potencia maxima es de: 2500 Watios PEP SSB/CW
· La potencia de entrada es 10 a 100 watios
· Input Impedance : 50

· El rango de adaptacion de impedancia es:
Matching capability (minimum antenna-impedance range,
SWR in respect to the nominal load impedance 200Ω balanced):

• 1.8MHz - 16MHz: SWR ≤ 10:1 (20Ω - 2kΩ)
• 3.0MHz - 14MHz: SWR up to 20:1 (10Ω - 4kΩ)
• 6.5MHz - 12MHz: SWR up to 50:1 (4Ω - 10kΩ)
Potencia máxima de entrada, 100% ciclo de trabajo:
en la antena VSWR
de hasta 3:1 - 2500 Watts
hasta 10:1 - 1000 Watts
hasta 50:1 - 200 vatios

· La inducion es de 0,065μH hasta 10μH o 23μH por combinaciones
· La capacidad CT es de 27pF hasta 1800pFF o 4100pF por combinaciones
· La capacidad CA es de 27pF hasta 680pFF o 1400pF por combinaciones
· La potencia maxima es de: 2500 Watios PEP SSB/CW
· La potencia de entrada es 10 a 100 watios

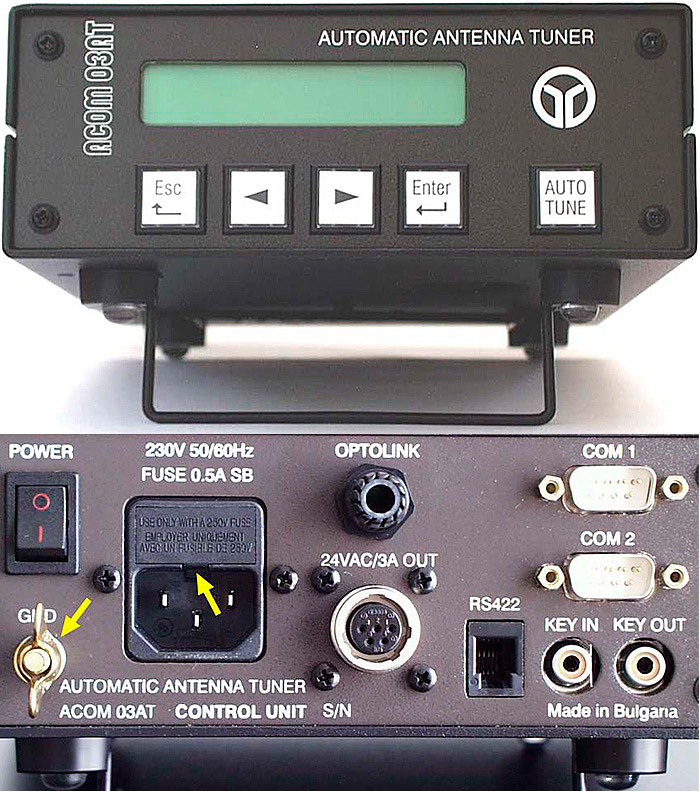

· Requiere una unidad de control remota, que propociona 24V

· Dimensiones: ??
· Peso aproximado: ??
· Precio aproximado: ??? Euros ($ 9950,00)

PARAMETERS
a) Frequency coverage: 1.8 - 16MHz continuously; extensions and/or changes on request.
b) Maximum RF input power, PEP or CW, RTTY, FM, digital etc (no mode limit), 100% duty cycle:
- at antenna SWR up to 3:1 - 2500W;
up to 5:1 - 1600W;
up to 10:1 - 1000W;
up to 20:1 - 500W;
up to 50:1 - 200W;
above 50:1 - 100W.
c) Efficiency:
- at antenna SWR up to 3:1 - 97%;
up to 5:1 - 95%;
up to 10:1 - 92%;
up to 20:1 - 85%;
up to 50:1 - 60%.


Esquema

---


_______________________________________________________________________________

Mas Informacion en:
- CQDX-RU tuning
- EHAM-Tuners
- WiMo- remote
- - -

73

Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
Inició el tema
EC1T
 EC1T
Mensajes: 1286
#168587  - 28 julio, 2014 10:38

Interesante WEB en TUNER por DF8HL
De sintonizadores automáticos (incluso a veces llamados "sintonizadores inteligentes") con una recopilación de los conceptos esquemáticos y puntos de vista dentro de algunos modelos (Alinco EDX-2, CGAntenna CG-3000 / MFJ-926, CG-5000, Icom AH-2 / AH-3 / AT-120, AT-130 / eN-140, SG-230 SGC) y para propósitos de comparación un sintonizador manual con un pequeño inductor de rodillo.

---
73

Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
Inició el tema
EA1N
 EA1N
Mensajes: 221
#257330  - 28 julio, 2014 10:55

Hola,

El primer comentario de este hilo era preguntando por algún acoplador de antena para mas de 1000 watios, para exterior y que cubra toda la HF...... este cumple los requisitos.

http://hbag.ch/en/produkte/item/anpassnetzwerk

Un saludo

EA1EVR - Javi -

ResponderCitar
EA1AWY
Mensajes: 496
#84442  - 28 julio, 2014 20:40

¿A nadie le ha llamado la atención en el esquema del acoplador ACOM 03AT el mosfet alimentado a 250VDC?

Un saludo a todos y gracias por los esquemas.

Javier

Javier Muriedas

ResponderCitar
EC1T
 EC1T
Mensajes: 1286
#168435  - 29 enero, 2016 15:47

Hola

Alguien a probado el nuevo Acoplador Remote Automatic Antenna Tuner (ATU)
para 1000 Watios,Marca stockcorner Modelo JC-4s con 1KW DUAL MEMORY AUTO ANTENNA COUPLER con cobertura continua de 1,6 a 30 MHz automática remota...
Es para utilizarlo en el exterior, ver manual
· Tiene 80uH inductancia máxima. Más que la mayoría de los sintonizadores (CG-3000: 32uH) y eso significa que las antenas muy cortas pueden ser ajustadas.

- 1Kwatt PEP (SSB) max power for 25 meter long antennas (1,6 – 30 Mhz)
- 50 memories in each antenna output (“A” and “B”)
- Antenna switching without retuning
- “tuned” start up at the last used frequency
- Memory storage without internal batteries
- Possible to connect with command from most Icom, Kenwood & Alinco transceivers
- Possible to connect with any HF radio with the provided control box
- 6pF output capacitor steps
- Possible to connect a dipole direct to “A” & “B”
- Grounding of the not used antenna output while operating the other
- Grounding of both antenna outputs if the 12v DC supply is cut
- Improved design of the capacitor board (version S)
- Improved input SWR during the tuning process (version S)
- Improved security : When too much RF power during tuning process, Tuning will be interrupted (version S)

Precio aproximado: 535,00 Euros
(Es una alternativa atractiva de los ATU similares, pero más caros de otros fabricantes.
Puede ser hasta una diferencia de 35%)

F:) DIFERENTES antenas que pueden utilizarse (sólo algunos ejemplos)
1. Antena vertical de 6,5 metros de largo (sin una bobina en serie o en paralelo conectado a su base)
para un mejor desempeño en el parte superior HF bandas o 12 metros vertical si no nos importa para frecuencias superiores a 18 Mhz.
Alambre horizontal 25-28 metros, o 46 – 50 metros, con un diámetro de al menos 2 mm y una altura de unos 10m por encima del suelo. Para un verdadero alto rendimiento, si tenemos el espacio disponible, es muy buena colocar el cable de unos 20m sobre el suelo, entre dos edificios.

Aquí observamos que todo lo que existe derecho debajo de la antena es considerado como tierra.
Así que no van creer eso si la antena se colocaron 5 metros arriba de la azotea de un edificio de 20 metros de altura, la antena es de 25 metros por encima del suelo. La antena considera la parte superior del edificio como terreno! Seguramente entendemos que las antenas anteriores 1 y 2 pueden ser difíciles de obtener en la
práctica. El propósito del uso de un acoplador debe ser capaz de operar el transceptor en las peores condiciones! Es por ello que consideramos aceptable cualquier sistema de antena que proporciona longitudes de cable adecuada para operar el acoplador con una potencia máxima, si la operación de la potencia máxima es la meta.

Las antenas sugieren anteriormente demanda un sistema de tierra artificial para funcionar. Si se trata por todos los medios imposible de obtener en nuestra casa, le sugerimos los siguientes tipos de antenas:
Dipolo asimétrico con el alambre largo conectado a antena B y el cable más corto con antena "Α" y el interruptor de antena para la antena "A" operación. (Conmutador de antena interna "OUTFLOATING / IN-GROUNDED" empujado hacia abajo!)
Tipo de antena G5RV con Abra el alimentador del alambre (450 Ω) conectado como el caso del dipolo anterior. Recomendamos estudiar la Página Web de www.pa0fri.com y golpear "ATU" y Lee este artículo sobre la JC-4. Mucha explicación sobre el uso de un balun y así sucesivamente está escrito allí

- Noticia relacionada en:
· Manual en Ingles
·
· Stockcorner JC-4: der Hilberling unter den Antennentunern?
· Eham Reviews Summary for Stockcorner JC-4 automatic antenna tuner 1KW
· PA0FRI AUTOMATIC ANTENNA TUNER
· ON5ZO I have this thing with tuners

---
73

Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
Inició el tema
EA7MT
Mensajes: 885
#355392  - 10 noviembre, 2020 12:48

Hola reabro el chat , a ver si alguien sabe que son las piezas estas que se han volatizado , empezó el mfj998RT a subir roe y esta mañana quemadas .Son protecciones en la salida de ant , en la entrada hay otra que parece una resistencia de 5w con una capacidad ? , en fin en el esquema que yo tengo no salen valores ningunos

Gracias Lute

mfj998 roto
mfj998rt



Gracias........ Eleuterio
El futuro es un pensamiento del presente

ResponderCitar
EC1DLH
Mensajes: 448
#355396  - 10 noviembre, 2020 13:57

Hola Eleuterio

Échale un vistazo a esta pagina:  www5a.biglobe.ne.jp/~jh2clv/my_mfj998rt_history.htm

suerte



juan
https://ec1dlh.blogspot.com/

ResponderCitar
EA2SN
Mensajes: 3582
#355400  - 10 noviembre, 2020 16:57

Lute: creo que tienes confundidos los conectores de entrada y de salida. A la derecha de la foto se ve un SO239 y un conector para hilo largo. Desde este a masa hay una resistencia de carbón de valor elevado en paralelo con un descargador de gas. La resistencia va descargando la estática a masa y, en caso de haber un transitorio de tensión por un rayo cercano, salta el descargador de gas. Antes se ponía una lamparita de neón.

A la derecha de la foto tienes la entrada desde el equipo y, al principio, el medidor de ROE que es el que genera las señales de potencia directa y reflejada para la sintonía. Este es el esquema (página 2 de)  https://www.ursusmajor.ch/downloads/mfj-998-schema.pdf

Pero lo que se ha achicharrado parece que es el sistema de alimentación remota de 12V. Mira en este vídeo hacia el minuto 6:

https://www.youtube.      com/watch?v=-dr_2ffuRHw     (quita los espacios para verlo)

El autor del vídeo hace una suposición de que hay instalado un "diodo idiota" que sirve para proteger de la polaridad inversa. Si se le meten los 12 V al revés, genera un cortocircuito que achichara la bobina.

Espero que sea de ayuda.

jon, ea2sn

Jon, EA2SN / AE2SN
... el que lee mucho y anda mucho vee mucho y sabe mucho. (Don Quijote, libro segundo, capítulo XXV)
Examinador Voluntario para la FCC (EE. UU.) con los VEC GLAARG y ARRL

ResponderCitar
EA7MT
Mensajes: 885
#355405  - 10 noviembre, 2020 18:28

@ea2sn Gracias efectivamente es la alimentación remota y que no uso , estaba en 160m y se habrá inducido la rf en la bobina o resistencia que se volatizo uno de los condensadores ,acabo de quitar el resto del chasis para ver el cable , estaba atontao ....al ver conector desde arriba creí que era una protección para algo? en la salida ....Gracias Jon

Gracias........ Eleuterio
El futuro es un pensamiento del presente

ResponderCitar
EA1BAB
Mensajes: 757
#355409  - 10 noviembre, 2020 18:58

Sintonizador automático de antena JC-5s. 4Kwatt PEP

http://www.stockcorner.nl/index.php/en/jc-5s

La Radio es una pasión, una forma de vida.
A la amistad por la radio
73, David
EA1BAB

ResponderCitar
EA2J
 EA2J
Mensajes: 3764
#355452  - 11 noviembre, 2020 16:45

http://www.stockcorner.nl/index.php/en/jc-5s



Yo tengo uno como este y me va bien, los utilizo con un máximo de 400W en CW



http://www.stockcorner.nl/index.php/en/jc-4s

La cultura del esfuerzo se cultiva desde la motivación, no mediante el castigo como algunos quisieran.
http://www.enioea2hw.wordpress.com
73, Enio

ResponderCitar
