Stub para monobanda de 40m de EA5Z (2 elementos)

Publicado por: EA7JZ

↑

pierde toda la sintonía

Para saber que es lo que ocurre, conecta el analizador de antes y veamos que dice.

A todo esto, podría ser el cable coaxial también. ¿Tiene choque de RF?

Suponiendo que el cable coaxial está bien, y que tienes uno o más choques de RF, conecta el analizador de antenas y compártenos la medida.

Viendo R y X sabremos si es problema de impedancia R, o si es de resonancia X.

73, Máximo EA1DDO

Hola.

Como te dice Máximo, lo primero es saber la impedancia de la antena. Supongo que llevará el stub en el elemento excitado?.

Pero si abajo te resuena bien, lo lógico es que al subirla siga resonando, aunque variará la frecuencia de resonancia. Lo normal es que si a ras del suelo te resuena en 7100 (por ejemplo), al subirla ese punto de resonancia te suba unos 300-400khz, por lo que estaría fuera del segmento asignado.

Un saludo

Jesús-EA5J

Publicado por: EA1DDO

↑

conecta el analizador de antes y veamos que dice

Analizador de antenas

Buenas tardes,  muchas gracias por las respuestas compañeros,  todos los pasos ya los completé el día que la subí 2  veces, la antena a la torre. A 2 metros del suelo, en 7110, 1,2 de roe y al subir a 20m de altura, la menor medida es 3.0 de roe en 7400, pierde totalmente el punto de resonancia.  Todas las antenas que tengo, las he fabricado y ajustado en casa pero nunca he tenido que poner un stub y no sé cómo se instala en la antena. Por lo demás,  es un diseño sencillo con dos elementos con bobinas modelo reflector/excitado con una bobina que cortocircuita el punto de alimentación en el driver para multiplicar los 25 onh de impedancia propia de una 2 elementos. El único factor que se me escapa es la instalación del stub que efectivamente se ve en el esquema que habéis puesto y por supuesto también tengo. El problema es que tengo las 4 patas de cable de acero y unos cuantos cilindros de plástico,  con una rosca allen en uno de los extremos pero no se como conectarlo o montarlo exactamente. Otra opción sería que esté interactuando con alguna de las otras antenas de la otra torre o algún elemento de la misma torre aunque está separada una de otra y los vientos están aislados y los 2 últimos juegos sos de dyneema. Por eso mi intención es intentar probar el montaje del stub correctamente y si aún así sigue fallando,  empezar a analizar factores ajenos a la antena.

Lo del coaxial,  conectores y todas esas cosas típicas que pueden fallar, también lo he comprobado el día de montaje,  poniendo analizador arriba, abajo, con un katiguillo, otro cable, etc y todo, en principio,  estaba correcto,, la pérdida de sinfonía en altura aparecía en todis los casos

supongo que los elementos pueden regularse su longitud?,si es asi, respeta las dimensiones que te haya dado el autor de la antena,no se puede ajustar una antena de 40m a 2m del suelo,usa un vna para saber donde resuena a 20m de altura,si usa una bobina entre vivo y malla en la antena ya es para subir la impedancia baja de una 2 elementos con lo que no necesitas estubs extras,hay algo mal como las medidas,si las sabes se podria simular,un saludo

Buenas tardes,

cuando la subes a 20 mtrs la ROE por lo que he entendido, ¿ se desmadra y el minimo es de 3 ?. Quizás lo que te comento no sea la causa de tu problema pero no comentas que torreta o torre usas , si es autoportada o vbein esta arriostrada y con que riostras . Por experiencia sé es una torreta arriostrada con con vientos metálico debería puede que éstos tengan resonancias "extrañas" y que afecten a la SWR de la antena que esté unos pocos metros por encima de estos. En una ocasión al subir una antena a uan torreta venteada con cable de acero la SWR no era la esperada, no tanto como como en tu caso , y decidí desmontar provisionalmente los vientos y rehacerlos con ailadores de porcelana de forma de cada semegmento de los vientos - especialmente los que estaban en la parte alta de la torre y proximos a a la antena - no resonaran en ninguna de las bandas en la que debía funcionar la antena. Llegué a la conclusion que el problema que yo tenía era debido a "resonancias" de los vientos de acero pues cuando giraba la antena la SWR variaba enormemente.

Creo que lo a que tu llamas "stub" también se la conoce como "harpin" y suele utilizarse para subir la impedacia de una antena yagi. Estas antenas suelen tener una impedancia inferior a 50 ohms y dicho "harpin" actua como una inductancia adiconal para subir la impedancia a los 50 ohms y así adaptar la impedancia a los 50 ohms de la linea coxial . Aun a fuerza de poder equivocarme no estoy seguro que poner un "harpin" resuelva el problema pues a priori me da la senciación que el problema debe ser otro.

Un saludo.

73 DX.

 Fernando, EC3A.

ESTA ANTENA NECESITA UN HEARPIN PX NO TIENE 50 OHMIOS. TE LO DIGO POR EXPERENCIA QUE TENGO MONOBNADAS 30 Y 40M. ESTA MUY CLARO LO QUE TE PASA.

POR ESO TIENES 3 DE ROE PX EN LA ALIENTACION NO TIENES LA IMPENDANCIA QUE TOCA.

Publicado por: EC6AAE

↑

ESTA ANTENA NECESITA UN HEARPIN PX NO TIENE 50 OHMIOS. TE LO DIGO POR EXPERENCIA QUE TENGO MONOBNADAS 30 Y 40M. ESTA MUY CLARO LO QUE TE PASA.

Publicado por: EA7JZ

↑

al subir a 20m de altura, la menor medida es 3.0 de roe en 7400

Repito, mientras no veamos R y X, la medida del analizador de antenas, no sabemos que es lo que pasa.

Publicado por: EA7JZ

↑

El problema es que tengo las 4 patas de cable de acero y unos cuantos cilindros de plástico,  con una rosca allen en uno de los extremos pero no se como conectarlo o montarlo exactamente.

Esa cuatro patas con el cable de acero y cilindros de plástico, van a cada lado de cada elemento, puestos donde se indica en la imágen. Exactamente parten en el tramo donde lleva la bobina, indicada en la foto como "X".

Un saludo

Jesús-EA5J

Muchas gracias de nuevo a todas las respuestas,  me centro con la de EA5J que ha dado en la cuestión. Las otras respuestas ya están recogidas en mi explicación anterior y para Máximo, las medidas del analizador son correctas en el suelo, r creo que 45 y x 4 u 5, te lo estoy diciendo de memoria....el problema es que al subirla  20m todo se desmadra. De todas formas, luego lo conecto de nuevo y te mando exactamente lis valores pero repito,  se distorsionan al subirla. Respeto a las interacciones con elementos de la torre, por eso necesito montar el stub, con lo que completaría la antena y si continua fallando al subirla, me centraría en posibles elemento que pudieran afectar a la resonancia de la antena, ya en la torre.

Me centro en EA6J que ha entendido el tema concretamente.....podrías,  por favor, explicar con más detalle exactamente cómo van esas 4 patas colocadas, conectadas y los cilindros de plástico si van atornillador al elemento....etc. te mando mi email por si prefieres mandármelo directamente(ea7jzcarlos@gmail.com) incluso te paso mi tlfn(649836683) por si quieres mandarme directamente lo que sea. Entiendo que tienes una 2 elemento de optibeam y has montado,  en concreto, el stub personalmente.

Quiero de todas formas, agradecer todas las respuestas y muestras de ayuda de todos los compañeros que se han tomado la molestia de buscar soluciones a mi problema,  poco a poco iremos buscando la solución

Máximo,  la antena ahora está debajo de la torre, en el suelo y en mala posición para medir pero me da r 63 y x 3,73....si la muevo a una zona limpia, mejora mucho aún en el suelo, es que ahora estoy solo pero mañana la muevo y te mando medidas de nuevo pero repito,  el problema es que abajo los números son correctos pero al subirla todo se distorsiona.

Perdón, EA5J JESÚS,  no ea6j

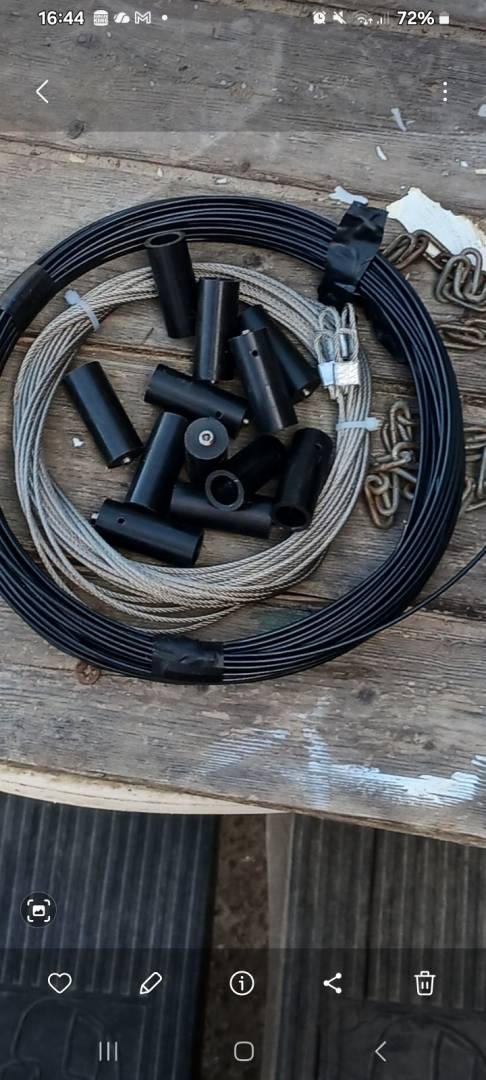

Aquí dejo las piezas que me han sobrado se la antena de Angel EA5Z y no se cómo instalar y que creo que corresponden al stub del que estamos hablando

Buenas tardes,

la impedancia que das , 63 + 3j , indica que es practicamente resonante para la frecuencia en la que la has medido aunque la R, 63, es algo alta pues lo normal es que estar tan baja fuera incluso inferior a la R teórica que probablemente debe ser inferior a 52 y de ahí el uso del harpin.

Una consideración, sería bueno que midieras la impedancia tanto a en el suelo como a 20 mtrs de alto con una linea coaxial de 1/2 onda electrica o multiplos, para ver la impedancia real en el medidor. Ten en cuenta que una linea coaxial a su vez es un transformador de impedancias y una vez esté a 20 si metros sería conveniente hacer la medición con una longitud de coaxial que permita tener una lectura en el medidor que refleje realmente la impedancia en el punto de alimentación de la antena.

Saludos.

Fernando, EC3A.

hay algun sitio donde se vea realmente que es esta antena?,si a ras de suelo esta bien ,cosa dificil de creer,en la altura estara mal,cosa normal.un saludo
