Mástil abatible de construcción casera

EA7OC
Mensajes: 517
#385431  - 16 abril, 2023 00:59



Ya uno va teniendo una edad y vamos evitando trabajar en alturas y encaramarnos en la torre, así que pensé en construir un mástil para las antenas de experimentos (de momento una yagi doble banda de 5 el. en 6m y 6 el. en 4m), que fuese fácilmente abatible con un cabestrante. Basado en un sistema que un colega canadiense tenía para una antena vertical, diseñé uno medianamente robusto.

Por si a alguien le resulta útil, aquí adjunto fotografías y vídeo y a continuación doy detalles del material utilizado.

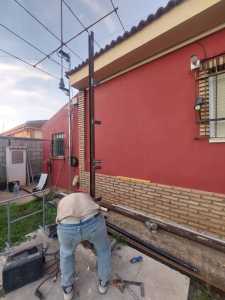

La base es una placa bastante gruesa de 40x40cm con las correspondientes garrotas soldadas por la parte inferior para embutirlas en el hormigón. La base de hormigón ha sido sobredimensionada y sobran más detalles.

20230314 192055 mini
20230315 174427 mini

Sobre la placa van soldadas dos vigas de perfiles "tipo C" de 80x45mm y 3mts de largo separadas unos 62mm entre sí para que quepa el tubo-mástil de 60mm entre ellas. Por el lado que va a abatir lleva soldadas pletinas para mantener la distancia, darle fuerza y servir de tope al tubo. Dos de esas pletinas que van taladradas y con tornillos pasantes, sirven de soporte para el cabestrante.

20230413 200239 mini
20230413 200232 mini

El mástil está formado por dos tubos de 60mm y 50mm y 4-5mm de grosor y 4mt de largo cada uno, montados de forma telescópica. Son tubos estructurales y pesan bastante. La bisagra es un tornillo pasante de M12 con tuerca de autoapriete y arandelas entre las vigas y el tubo.

20230413 200325 mini

El soporte en U de la carrucha va soldado directamente en la placa de la base. El cable de acero, a la salida de la carrucha pasa por un taladro pasante del mástil y va sujeto con perrillos.

20230413 200300 mini
20230413 200213 mini

En la parte superior del mástil he instalado las placas soporte de rotor y del cojinete axial (también de construcción casera)

20230413 200355 mini

.He añadido unos soportes para los cables coaxiales y del rotor para evitar el roce con el mástil y evitar pillarlos con las vigas al subirlo y bajarlo.

20230413 200222 mini
20230326 200111 mini

Este es el aspecto final

20230404 203435 mini



Espero que os guste y le sea de utilidad para alguien

Saludos



Saludos.
EA7OC, Luis

ResponderCitar
Inició el tema
EA5EFU, EA7HLU, EA2AJO y 14 personas más reaccionaron
EA7BD
Mensajes: 87
#385434  - 16 abril, 2023 10:55

Ya me has ahorrado el viaje a tu casa para hacer fotos del conjunto.  Ha quedado fantástico.

Enhorabuena.

ResponderCitar
EA1CN
Mensajes: 4271
#385445  - 16 abril, 2023 21:31

Hola. A mi me parece un proyecto magnífico y bien practico. Enhorabuena.
La memoria para telecomunicaciones también será muy interesante, entiendo.

Muchos ánimos Luis. Un cordial saludo.👍👍

73. Diego

ResponderCitar
EA1AEG
Mensajes: 33
#385449  - 17 abril, 2023 10:47

Así me gusta todo casero y un buen trabajo, animo Luis y un cordial saludo.

Un saludo de Angel desde Lena Puerta de Asturias.

ResponderCitar
EA7OC
Mensajes: 517
#385463  - 17 abril, 2023 18:57

Gracias Víctor, Diego, Ángel y a todos los que habéis aportado el "me gusta".

Pues Víctor si te animas y necesitas algún detalle más, me lo dices.

El material no es que sea barato porque el hierro/acero está por las nubes, pero como no hay nada parecido en el mercado... hay que inventar.

Toca meter algo de directivas de 2m/70cm entre la vertical y la directiva de 4/6m ahora que tengo fácil poner y quitar.

Saludos.



Saludos.
EA7OC, Luis

ResponderCitar
Inició el tema
EA7BD y EA1SM reaccionaron
EA7GE
Mensajes: 219
#385468  - 18 abril, 2023 09:20

Muy bien Luis pena que en la terraza que tengo no pueda montar nada parecido a disfrutarlo y nos escuchamos

73 dx de juan
