Antenas de Antenna Team de EA3 ADW

EA4BAS
Mensajes: 56
#32304  - 29 febrero, 2016 10:11

Buenos días a todos, tengo n mi poder desde hace muchos años una antena para 144 MHz (10M144) y una para 432 (10M432) tengo la documentación de ambas antena pero por ningún lado encuentro la longitud de un balun que se fabrica con RG214, alguno conoce esta medida?
Gracias anticipadas por vuestra ayuda
73
Miguel 607606045, por si alguien me contesta por whatsaap

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2242
#290914  - 29 febrero, 2016 18:43

hola Miguel,la longitud es media onda multiplicado por el factor de velocidad del cable ,es un balun 4:1 hecho con coaxial,un saludo EB3DYO FRANCISCO

EB3DYO.
FRANCISCO.

ResponderCitar
EA4BAS
Mensajes: 56
#290931  - 29 febrero, 2016 19:28

Francisco cuánto te lo agradezco muchaaaaaaaaaaas graaaacias
73 un abrazo

ResponderCitar
Inició el tema
EA4BAS
Mensajes: 56
#290934  - 29 febrero, 2016 20:21
EA4BAS escribió:
Francisco cuánto te lo agradezco muchaaaaaaaaaaas graaaacias
73 un abrazo

Francisco al hacer el cálculo te confirmo que he bajado la antena de 144 que funcionaba perfectamente y he medido el balun que hice n su día y mide 78 cm, con lo que me dice esa medida sería 118,18 MHz ?? Tengo colocadas las chapas de 50 ohmios

ResponderCitar
Inició el tema
EC1T reaccionó
EA4BAS
Mensajes: 56
#290935  - 29 febrero, 2016 21:28
EA4BAS escribió:
EA4BAS escribió:
Francisco cuánto te lo agradezco muchaaaaaaaaaaas graaaacias
73 un abrazo

Francisco al hacer el cálculo te confirmo que he bajado la antena de 144 que funcionaba perfectamente y he medido el balun que hice n su día y mide 78 cm, con lo que me dice esa medida sería 118,18 MHz ?? Tengo colocadas las chapas de 50 ohmios[/quot

Francisco aclarado todo por Angel EA5SR, gracias por tu ayuda

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2242
#290938  - 1 marzo, 2016 07:27

hola miguel,veo que el cable del balun que utilizas tiene un factor de velocidad real de 0.77 ,ya que dices que funciona correctamente esta medida la daria ea3adw que calcularia este fv real ,ya que segun veo caracteristicas dan 0.66,siempre hay que calcular el fv real ya que este y el que dan los fabricantes si coinciden es pura coincidencia ,es una magnifica antena y muy estrecha de banda ,disfrutala mucho ,un saludo EB3DYO FRANCISCO

EB3DYO.
FRANCISCO.

ResponderCitar
EA1DDO
Mensajes: 7675
#290942  - 1 marzo, 2016 09:45

Hola,

http://www.ea1ddo.es/balun/balun_ea1ddo_para_antenas_cubicas.html


A todo esto, el RG-214 es igual al RG-213 solo que el primero tiene doble malla. Pero ambos son de un diámetro similar y 50 OHm.
Quiero decir que no es un coaxial de una impedancia "especial". Ese balun se podría hacer con cualquier coaxial de 50 OHm.

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA1V
 EA1V
Mensajes: 1548
#290948  - 1 marzo, 2016 10:05

Hola Miguel

Me alegra leerte, yo tengo esa antena y el balun esta en 1/4 con RG-213 y el diseño es tal y como lo ha puesto Maximo.

Saludos

Anibal - EA1ASC

Anibal M. Garcia
Doñinos de Salamanca - IN70DX
Debo de ser el único en toda europa que no le gustan los QSO UNICOS.

ResponderCitar
EA1DDO
Mensajes: 7675
#290950  - 1 marzo, 2016 11:18
Escribió:
el balun esta en 1/4 con RG-213

Anibal, supongo que quisiste escribir 1/2.

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA3BB
Mensajes: 752
#290915  - 1 marzo, 2016 12:09

En el año 2005 mi hermano EA3DXU SK hizo una tabla de las medidas de media onda de los cables mas usados en las tres bandas que os pongo para los que pueda interesar.

Yo he construido muchos balum con H-2000 foam y con estas tablas funcionan perfectamente y mecanicamente es mejor ya que el vivo es un solo hilo rigido de 2.8 m/m.

73 Pau EA3BB

Es un fichero en Exel y no se como ponerlo porque no sale si alguno lo quiere que me lo pida con una direccion de mail y se lo enviare y si puedo lo pongo por aqui.



La medida de "Media Onda" es neutra y no modifica la
ROE de la antena.

Se mide entre los extremos donde termina la malla.

Se toma según el factor de velocidad del cable.

Estas son las medidas en "MILIMETROS" segun el cable.

Para cables de enfasamientos las medidas tienen que ser
multiplos de media onda.

Cable Factor velocidad 144 432 1296
H2000 FLEX 0,83 862 m/m 287 m/m 95 m/m
WESFLEX 0,85 883 m/m 294 m/m 98 m/m
AIRCOMPLUS 0,85 883 m/m 294 m/m 98 m/m
ECOFLEX 10 0,86 893 m/m 297 m/m 99 m/m
H-100 0,84 878 m/m 291 m/m 97 m/m
RG 213 0,66 686 m/m 228 m/m 76 m/m
RG 11 0,66 686 m/m 228 m/m 76 m/m
RG 11CUFoam0,85 883 m/m 294 m/m 98 m/m
RG 58 CU 0,66 686 m/m 228 m/m 76 m/m
RG 59 75 Hom0,66 686 m/m 228 m/m 76 m/m
ECOFLEX 15 0,86 (145) 889 m/m 298 m/m 99 m/m
AIRCEL 7 0,83 (145) 858 m/m 288 m/m 96 m/m
CERFLEX 1/2 0,88 (145) 909 m/m 305 m/m 101 m/m
RG-142 0,95

EA3BB-EA3DXU 07/02/2005



El encolumnado se ha juntado pero creo que se puede ver ya que procure encolumnarlo muy bien pero al subirlo se ha modificado.

73

Pau Prat Parella JN01VS
www.ea3bb.net

ResponderCitar
EA3BB
Mensajes: 752
#290952  - 4 marzo, 2016 12:34
EA3BB escribió:
En el año 2005 mi hermano EA3DXU SK hizo una tabla de las medidas de media onda de los cables mas usados en las tres bandas que os pongo para los que pueda interesar.

Yo he construido muchos balum con H-2000 foam y con estas tablas funcionan perfectamente y mecanicamente es mejor ya que el vivo es un solo hilo rigido de 2.8 m/m.

73 Pau EA3BB

Es un fichero en Exel y no se como ponerlo porque no sale si alguno lo quiere que me lo pida con una direccion de mail y se lo enviare y si puedo lo pongo por aqui.



La medida de "Media Onda" es neutra y no modifica la
ROE de la antena.

Se mide entre los extremos donde termina la malla.

Se toma según el factor de velocidad del cable.

Estas son las medidas en "MILIMETROS" segun el cable.

Para cables de enfasamientos las medidas tienen que ser
multiplos de media onda.

Cable Factor velocidad 144 432 1296
H2000 FLEX 0,83 862 m/m 287 m/m 95 m/m
WESFLEX 0,85 883 m/m 294 m/m 98 m/m
AIRCOMPLUS 0,85 883 m/m 294 m/m 98 m/m
ECOFLEX 10 0,86 893 m/m 297 m/m 99 m/m
H-100 0,84 878 m/m 291 m/m 97 m/m
RG 213 0,66 686 m/m 228 m/m 76 m/m
RG 11 0,66 686 m/m 228 m/m 76 m/m
RG 11CUFoam 0,85 883 m/m 294 m/m 98 m/m
RG 58 CU 0,66 686 m/m 228 m/m 76 m/m
RG 59 75 Hom 0,66 686 m/m 228 m/m 76 m/m
ECOFLEX 15 0,86 (145)889 m/m 298 m/m 99 m/m
AIRCEL 7 0,83 (145)858 m/m 288 m/m 96 m/m
CERFLEX 1/2 0,88 (145) 909 m/m 305 m/m 101 m/m
RG-142 0,95

EA3BB-EA3DXU 07/02/2005



El encolumnado se ha juntado pero creo que se puede ver ya que procure encolumnarlo muy bien pero al subirlo se ha modificado.

He intentado encolumnarlo correctamente y no me ha salido bien.

73

Pau Prat Parella JN01VS
www.ea3bb.net

ResponderCitar
EB3DYO
Mensajes: 2242
#291151  - 4 marzo, 2016 16:39

hola Pau,para enfasar media onda ? ?????¿mmmmm?,si es con cavidad coaxial SI,si no, son múltiplos impares de un cuarto de onda por ejemplo para dos antenas de 50 ohm una rama múltiplo impar de cuarto de onda de 75ohm a una antena y otra igual a la otra antena y el punto medio bajan otra vez 50ohm claro con el fv colocado en las longitudes de 75ohm,un saludo EB3DYO FRANCISCO

EB3DYO.
FRANCISCO.

ResponderCitar
EA1DDO
Mensajes: 7675
#291169  - 4 marzo, 2016 17:31

Hola,

Escribió:
para enfasar media onda ? ?????

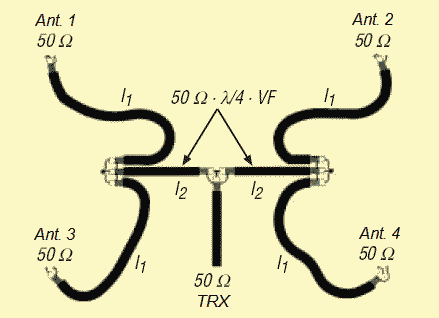

Supongo que Pau se refiere a esta aplicación, con cuatro antenas;


Los cuatro cables I1 pueden ser de cualquier longitud, pero si son múltiplos de 1/2 no modifican la ROE en caso de que haya cualquier desadaptación.

http://dg7ybn.de/Phasing/Phasing.htm


73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA3BB
Mensajes: 752
#290916  - 4 marzo, 2016 18:57

Yo me referia a enfasadores rigidos que son los mas practicos y seguros no se tiene que hacer ninguna soldadura que siempre puede dar algun problema, yo los habia hecho hace mas de 20 años ahora utilizo y recomiendo los rigidos de dos o cuatro antenas.

Mi hermano los calculo con esta intencion hace 10 años y para la antena que se comenta en este post yo he hecho muchisimos Balum sin problemas, para las antenas de 13 elem. de mi estacion de EME portable tambien es en delta como las Antena Team, que he construido unas cuantas para trabajar EME.

73 Pau EA3BB

Pau Prat Parella JN01VS
www.ea3bb.net

ResponderCitar
EA4BAS
Mensajes: 56
#290932  - 9 marzo, 2016 10:03

Gracias Francisco

ResponderCitar
Inició el tema
EA4BAS
Mensajes: 56
#290949  - 9 marzo, 2016 10:09
EA1DDO escribió:
Hola,

http://www.ea1ddo.es/balun/balun_ea1ddo_para_antenas_cubicas.html


A todo esto, el RG-214 es igual al RG-213 solo que el primero tiene doble malla. Pero ambos son de un diámetro similar y 50 OHm.
Quiero decir que no es un coaxial de una impedancia "especial". Ese balun se podría hacer con cualquier coaxial de 50 OHm.

73, Máximo - EA1DDO

Muchas gracias Maximo, veo que todavia hay gente buena por estos lares, a ver si monto todo de nuevo y empezamos a hacer QRM, he recibido respuesta de muchos colegas y ya lo tengo claro, gracias a todos vosotros 73' nos escuchamos pronto

ResponderCitar
Inició el tema
EA4BAS
Mensajes: 56
#291152  - 9 marzo, 2016 10:13
EA3BB escribió:
EA3BB escribió:
En el año 2005 mi hermano EA3DXU SK hizo una tabla de las medidas de media onda de los cables mas usados en las tres bandas que os pongo para los que pueda interesar.

Yo he construido muchos balum con H-2000 foam y con estas tablas funcionan perfectamente y mecanicamente es mejor ya que el vivo es un solo hilo rigido de 2.8 m/m.

73 Pau EA3BB

Es un fichero en Exel y no se como ponerlo porque no sale si alguno lo quiere que me lo pida con una direccion de mail y se lo enviare y si puedo lo pongo por aqui.



La medida de "Media Onda" es neutra y no modifica la
ROE de la antena.

Se mide entre los extremos donde termina la malla.

Se toma según el factor de velocidad del cable.

Estas son las medidas en "MILIMETROS" segun el cable.

Para cables de enfasamientos las medidas tienen que ser
multiplos de media onda.

Cable Factor velocidad 144 432 1296
H2000 FLEX 0,83 862 m/m 287 m/m 95 m/m
WESFLEX 0,85 883 m/m 294 m/m 98 m/m
AIRCOMPLUS 0,85 883 m/m 294 m/m 98 m/m
ECOFLEX 10 0,86 893 m/m 297 m/m 99 m/m
H-100 0,84 878 m/m 291 m/m 97 m/m
RG 213 0,66 686 m/m 228 m/m 76 m/m
RG 11 0,66 686 m/m 228 m/m 76 m/m
RG 11CUFoam 0,85 883 m/m 294 m/m 98 m/m
RG 58 CU 0,66 686 m/m 228 m/m 76 m/m
RG 59 75 Hom 0,66 686 m/m 228 m/m 76 m/m
ECOFLEX 15 0,86 (145)889 m/m 298 m/m 99 m/m
AIRCEL 7 0,83 (145)858 m/m 288 m/m 96 m/m
CERFLEX 1/2 0,88 (145) 909 m/m 305 m/m 101 m/m
RG-142 0,95

EA3BB-EA3DXU 07/02/2005



El encolumnado se ha juntado pero creo que se puede ver ya que procure encolumnarlo muy bien pero al subirlo se ha modificado.

He intentado encolumnarlo correctamente y no me ha salido bien.

73

Pau, muchas gracias, siquieres enviame la hoja Excel a miguel_iborra@ono.com, espero escucharos en breve, estoy a punto de montar de nuevo la 10M144, la 10M432 (que nunca la monte y motivo de este hilo) y una 6 Elem. 50MHz de InnovAntennas (6.4m. boom), de todas formas todo aclarado y de nuevo muchas gracias !!

ResponderCitar
Inició el tema
EA4BAS
Mensajes: 56
#290951  - 9 marzo, 2016 10:19
EA1ASC escribió:
Hola Miguel

Me alegra leerte, yo tengo esa antena y el balun esta en 1/4 con RG-213 y el diseño es tal y como lo ha puesto Maximo.

Saludos

Anibal - EA1ASC

Muchas gracias Anibal, a ver si nos oimos pronto, tengo muchas ganas de hacer QRM, ya que llevo bastante años QRV desde IN80HL........ 73'
