SDR EN KIT

EA7MT
Mensajes: 885
#10986  - 8 agosto, 2010 20:13

Hola ,acabo de poner en marcha mi SDR SoftRock Lite II Receiver Kit,uso el winrad para recibir y veo que puedo recibir la señal de cw en dos sitios ,ahora subo la foto,y por mas que busco no se porque sera esto .............alguna idea ? la tarjeta de sonido en su momento costo cerca de 15€ asi que no sera muy..? (sound blaster audigy)tambien se ve en la foto que hay una señal que genera el LiteII en 10,123khz +- y es a ambos lados de esta que se ven las señales que son las mismas ...........alguien puede decir algo???
Seguro que todo esto estara en la pagina del autor ,pero en ingles ....y san google no da pa tanto.
Bueno gracias a todo el que aclare el tema este ,en el otro hilo de SDR FLEX y compañia se habla de otras cosas,por eso puse este

Gracias........Lute

Gracias........ Eleuterio
El futuro es un pensamiento del presente

ResponderCitar
Inició el tema
EA7MT
Mensajes: 885
#116087  - 8 agosto, 2010 20:15

La foto? IMG_14180.jpg [img] [/img]

Gracias........ Eleuterio
El futuro es un pensamiento del presente

ResponderCitar
Inició el tema
EA4ERZ
Mensajes: 358
#116098  - 8 agosto, 2010 20:36

una pregunta viene todo absolutamente desmontado no?

ResponderCitar
EA1AER
Mensajes: 234
#116088  - 8 agosto, 2010 21:02

Eso es lo normal en todos los receptores SRD. Al menos eso creo. Al fin y al cabo en un receptor de conversión directa. Lo único es que a cada lado del punto central están invertidas las frecuencias.

Juan Carlos
https://ea1aer.blogspot.com

ResponderCitar
EA7MT
Mensajes: 885
#116089  - 9 agosto, 2010 13:08

Hola ,si viene todo desmontado,con paciencia ???? en cuestion de un par de horas se acaban los kit......

Y no tienen los programas estos algo para que no salgan las 2 señales ?

Tambien probe el programa del Flex, y como tiene tantas cosas para programar, por el momento recibe mejor el winrad(aparte de multiples colgaduras/salidas por falta esto o aquello jiji del programa Flex) y me supongo que con una tarjeta de sonido mejor que la que tengo tambien recibira mejor?

La segunda tarjeta que uso es "peor" que la otra ,un conector usb con in/out y no aprecio diferencia con ninguna de las dos, pero por el momento da pa entretenerse.
Y comparando el icom con este cacharrillo jijiji
Antena delta para 30m en el kit y ant tri banda-10/15/20m acoplada en 30m en el icom la diferencia de la misma señal es de 10 icom 6kit .
Como espero otro kit con tx del mismo sitio,veremos como funciona,por el momento vamos rodando los programitas a machaca/machaca

Gracias.....Lute

Gracias........ Eleuterio
El futuro es un pensamiento del presente

ResponderCitar
Inició el tema
EA2BQH
Mensajes: 143
#116090  - 10 agosto, 2010 14:35

El rechazo de la frecuencia imagen debe estar por lo menos 45 Db por debajo, si no es una señal muy potente no debería salir la imagen.
El conversor SDR le tiene que dar las dos señales I Q al PC desfasadas 90 grados y de esto dependerá que el software sea capaz de anular la imagen ya que es el software SDR del PC el que se encarga de anular la frecuencia imagen.
Comprueba que tu KIT no lleve algún tipo de ajuste para equilibrar el nivel de las salidas I Q , algunos llevan un potenciometro, y asegúrate que estas utilizando un cable estereo para conectarlo al PC y este cable no tenga cortocircuitados los vivos. También es importante que utilices la entrada de LINE en la tarjeta de sonido, la de MIC suele ir muy mal y además suelen tener un muestreo de 16 Kb solo para voz.

Saludos

Jose Ramon

Rueda mercaradio ON-LINE en http://www.ea2bqh.es/mercaradio.htm

ResponderCitar
EA7MT
Mensajes: 885
#116270  - 10 agosto, 2010 20:22

Hola ,gracias Jose Ramon ,bueno el kit no tiene nada de ajustes,ahora empiezo a recibir con el programa del Flex ,la version 1,12 y va bastante mejor ,estos aparatos son mas para informaticos que para electricos y poco a poco va saliendo algo ,mirare que el cable este bien y usare la entrada de linea,aunque como estoi haciendo las pruebas con mini tarjeta usb tiene pocas opciones ,aunque de un dia a otro esto funciona mejor ,ajustando un monton de cosas que hay en el programa .

Gracias...........Lute

Gracias........ Eleuterio
El futuro es un pensamiento del presente

ResponderCitar
Inició el tema
EA2BQH
Mensajes: 143
#116091  - 10 agosto, 2010 20:35

Ahora he visto el USB. ...
Ese USB de sonido no vale .. yo lo tengo y no funciona con el SDR.
No te vuelvas loco

Rueda mercaradio ON-LINE en http://www.ea2bqh.es/mercaradio.htm

ResponderCitar
EA2COA
Mensajes: 56
#116092  - 11 agosto, 2010 20:26

Hola,

La tarjeta de sonido ha de ser estero, para que las señales I/Q vayan cada una por un canal.
La que muestras en la foto sólo tiene entrada de micrófono y ésta es mono.

Saludos,
Luis

Luis
Vitoria

ResponderCitar
EA7MT
Mensajes: 885
#116406  - 12 agosto, 2010 09:27

Hola
Gracias por decirme lo de la tarjeta ,ni se me ocurrio pensar que es mono,por eso en el programa del Flex hay algo que yo pensaba que era para quitar la frecuencia imagen y por mas que le daba no lo veia funcionar ,ahora hare las pruebas con la que lleva el pc dentro, esta creo que si es estereo ,ahora la uso para el psk con el icom, de todas formas te sorprendes de lo que recibe "esa" cosa tan chica.
Con la comparacion que hice el primer dia de ponerlo con el icom,digamos que de oreja, la nota sube,seria de un 10 icom 8 la "cosa" jiji.
Tambien probare con la ultima version del programa para el Flex, ahora no se que pasa que se cierra con el menor error???

Gracias.........Lute

Gracias........ Eleuterio
El futuro es un pensamiento del presente

ResponderCitar
Inició el tema
EA2BQH
Mensajes: 143
#116093  - 12 agosto, 2010 09:42

Este adaptador yo lo compré para utilizar el SDR con un netbook, el Pc solo tiene entrada de micrófono y no funcionaba por que tiene demasiada sensibilidad y en el programa winrad sale solo una especie de montaña en el visor.
Con el adaptador USB de audio sale mucho peor,así que lo desmonté busqué las caracteristicas del chip que lleva y además de la sensibilidad excesiva de la toma MIC solo hace el sampling a 16 Khz, lo que resulta un ancho de banda visible de 8 + 8 Khz en winrad y es muy ruidoso.

Si se necesita un adaptador USB de sonido hay que ir a las Soundblaster con entrada de linea .. las chinas económicas abstenerse.

Al final saqué una regla práctica para saber si la toma del PC o el adaptador USB es válida para los programas SDR ... sin conectar nada a la toma de audio del PC se arranca Winrad y si la linea del visor se queda en -95 o menos la tarjeta no es muy buena pero recibirá bien los 40 metros.
Por lo menos debe estar sobre -95 a -100 sin conectar nada al audio, es posible mejorar esto bajando el nivel de etrada con el mezclador de windows.
Las tarjetas de audio de mejor calidad, menos soplido de fondo y posibilidad de trabajar a 96 Khz llegarán a -130 o menos con lo que permitirán una sensibilidad al SDR equiparable a un transceptor tradicional.
Conviene recordar que la sensibilidad media de un equipo está sobre -130 dbm aunque tampoco sé la precisión de la pantalla de winrad pero como referencia vale.

Una de las mayores aportaciones de los SDR a los radioaficionados es el cacharreo ..osea que ..
aaaaaaaaaaa jugaaaaaarrr

Rueda mercaradio ON-LINE en http://www.ea2bqh.es/mercaradio.htm

ResponderCitar
EA2BQH
Mensajes: 143
#116094  - 12 agosto, 2010 10:21

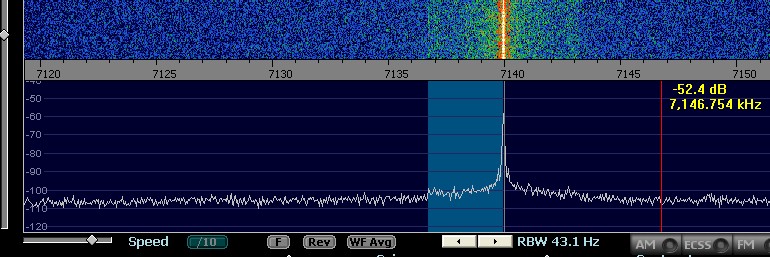

Ejemplo de como tiene que verse con una tarjeta normalita sin nada conectado al audio del PC


Rueda mercaradio ON-LINE en http://www.ea2bqh.es/mercaradio.htm

ResponderCitar
EA7MT
Mensajes: 885
#116434  - 15 agosto, 2010 12:58

Hola ,gracias por la info Jose Ramon, ahora utilizo la tarjeta del pc,esta va mejor y aunque la prueba que dices no me sale tan plana ,tengo una joroba que va desde -105db a -115db y depende de cuanta ganancia le de a entrada de linea? (sin nada conectado) ahora recibo mejor .....mas claro ,despues de manosear un monton en los programas ,tanto en el winrad como en el- PowerSDR-IQ v1.12.20- este ultimo con el sindrome de "botonitis" jiji , la version nueva de este ultimo no la puedo poner? se cuelga el pc .

Gracias...........Lute

Gracias........ Eleuterio
El futuro es un pensamiento del presente

ResponderCitar
Inició el tema
EA1N
 EA1N
Mensajes: 221
#116671  - 17 agosto, 2010 11:38

Hola Lute,

Yo tengo uno pedido, que llegará en breve. Puedes decirme que ancho de banda tienes?.
Un saludo

EA1EVR - JAVI -

ResponderCitar
EA4ERZ
Mensajes: 358
#116095  - 17 agosto, 2010 19:33

el viernes recibi mi PMSDR, y de lujo a no ser por la tarjeta de sonido soun blaster 5.1 que me repetia en el muestreo las mismas bandas en usb y lsb. como si fuera un espejo. a partir de la raya central a la derecha usb y a la izquierda LSB (es decir salia la misma persona hablando). probe otra soun dlaster 16 y lo mismo.

acabe probandolo en el ordenador de mi X con una tarjeta C-media intehgrada en placa y de lujo. muestrea 40 khz a la espera de la EMU 0202.

asi que no os volvais locos si alguno os pasa lo que a mi por que el 99% sera la tarjeta

ResponderCitar
EA7MT
Mensajes: 885
#116775  - 18 agosto, 2010 19:54

Hola Javi el mio es para la banda de 30m. la mas ruidosa que tengo y me cubre toda la banda aunque tiene un pico de oscilacion en 10,123Mhz+- donde no se recibe nada solo el pico ,y la tarjeta de sonido pues eso,parece el alma del cacharro...........a mi tambien me dobla las señales ...........que mas queremos en estereo jiji
Espero recibir ahora otro con 3 bandas en rx/tx en fin pa entretenerse tiene y con los componentes smd mas todavia y si no se equivoca uno con algun componente ,esto tiene poco que ajustar y a la primera funciona ,donde si hay tela es con el programa sus ajustes y las tarjetas,para mi es lo mas complicado ....veremos

Gracias ..........Lute

Gracias........ Eleuterio
El futuro es un pensamiento del presente

ResponderCitar
Inició el tema
EA2BQH
Mensajes: 143
#116096  - 22 agosto, 2010 09:38

Para que la frecuencia imagen se atenúe debe estar en desfase exacto las dos señales I Q que envía el conversor a la tarjeta de sonido y además con el mismo nivel, por eso los programas llevan una conpensación ajustable de fase para equilibrar la señal que resulta del mezclador que no es perfecta y menos en montajes sencillos.
Es bastante liado, para empezar yo os recomendaría ROCKY.
Este programa es muy sencillo y tiene una caracteristica que no tienen los demás como es el ajuste de fase y nivel automático y muestra las señales de un modo menos caótico y más claro que los demás.
Con señales fuertes el solito va creando un mapa de fase y nivel y se ajusta automáticamente .. hay que darle tiempo y dejar que reciba señales lo suficientemente fuertes para que se autoajuste.
Con ROCKY deberiais ver las frecuencia imagen atenuadas al menos 45 Db.
Si siguen apareciendo imágenes con el mismo nivel que la señal a recibir puede ser que el circuito mezclador no este bien balanceado o el cable de unión.
Siempre hay que tener en mente que el PC es parte de la frecuencia intermedia del receptor, aunque sea de 22 Khz.

También hay que tener cuidado con el ajuste de nivel de entrada, si le damos demasiado se pierde mucha parte de la atenuación de la imagen, a mi me funciona muy bien con el nivel de entrada practicamente a cero.

Por otro lado en caso de problemas en la frecuencia imagen hay que asegurarse de que la entrada de audio del PC sea estereo de verdad que en muchas ocasiones no lo es, lo mejor es ponerse unos auriculares conectados al line out o los altavoces del PC y aprobechar que es frecuencia de audio y podemos utilizar nuestras orejas para monitorizar la "Frecuencia intermedia" del receptor. No tiene que haber zumbidos ni ruidos raros, podemos oir al receptor directamente sin usar el programa SDR como si fuera uno de conversión directa, muy bajito pero se oye, no debe sonar distorsionado .. si soltamos uno de los vivos del cable de unión al line IN tiene que sonar un lado del auricular y conectando el otro ,obviamente, el otro auricular..etc

Bajar rocky : ROCKY SDR

Rueda mercaradio ON-LINE en http://www.ea2bqh.es/mercaradio.htm

ResponderCitar
EA7MT
Mensajes: 885
#117112  - 25 agosto, 2010 14:26

Hola ,bueno uno de mis problema con el rx era que cuando apagaba el pc y despues lo encendia,el pc ponia la tarjeta en modo microfono en vez de entrada de linea .........y cada vez que ponia el aparatito, el problema empezaba, ahora lo tengo bien ........jiji .
Bueno tambien recibi el rxtx sdr para 1w. y poco a poco va pa´rriba si no rompo ningun componente al soldar en un par de semanas saldre al aire con el en las bandas altas.
Este kit con un poco de "ajustes" se podria poner en toda banda rx/tx, asi que a CACHARREAR............

Gracias...........Lute

Gracias........ Eleuterio
El futuro es un pensamiento del presente

ResponderCitar
Inició el tema
