ICOM 775 dsp

Hola Jose Manuel.

La antena sin acoplador tiene el mismo roe antes y ahora?

Has probado con carga ficticia?

Te propondria que lo abras y eches un vistazo a los dos motores que mueven los condensadores, si no recuerdo mal estan visibles, para ver si alguno de ellos está averiado ya que suele ser una averia común. Si está averiado lo oirás pero no moverá el condensador.

Se que son cosas simples pero hay que ir descartando.

Publicado por: @ea3fnm

Hola Jose Manuel.

La antena sin acoplador tiene el mismo roe antes y ahora?

Has probado con carga ficticia?

Te propondria que lo abras y eches un vistazo a los dos motores que mueven los condensadores, si no recuerdo mal estan visibles, para ver si alguno de ellos está averiado ya que suele ser una averia común. Si está averiado lo oirás pero no moverá el condensador.

Se que son cosas simples pero hay que ir descartando.

Perdona, pero no vi la respuesta. Si que lo desmonte, y parece que todo va bien. Probé con la carga ficticia, y seguía sin acoplar. La curiosidad, es que solo me falla en la banda de 80 metros el acoplador, y por descarte, podría ser algún relé, o algo así.

Gracias y saludos.

Buenos días,

el circuito de acoplador de antena automático del IC775DSP es del tipo T-network con sus condensadores, bobinas y motores .

Tanto los condensadores como las bobinas del circuito T se configuran realizando agrupación de ellos mediante relés para obtener el rango mas apropiado en función del segmento de bandas donde se trabaja y los motores actúan moviendo dos condensadores variables para conseguir el ajuste fina final.

La configuración de bobinas y condensadores para la banda de 80 metros, creo recordar, que cubre las bandas de 160metros y 60 metros. Prueba con una carga ficticia si en 160m y en 60m , si en estas bandas tampoco funciona es probable que el fallo esté en esa agrupación o bien en los relés que hacen la conmutación para conseguir los valores fijos predeterminados para es segmento o que algún/os condensadores y/o bobina/s se que preconfiguran estén dañados.

Lo que te comento lo podrás ver comentado en detalle en el manual de servicio del equipo en su capítulo 4-4 (Antenna Tuner Circuits) .

73 DX.

Fernando, EC3A.

Publicado por: @ec3a

Buenos días,



el circuito de acoplador de antena automático del IC775DSP es del tipo T-network con sus condensadores, bobinas y motores .



Tanto los condensadores como las bobinas del circuito T se configuran realizando agrupación de ellos mediante relés para obtener el rango mas apropiado en función del segmento de bandas donde se trabaja y los motores actúan moviendo dos condensadores variables para conseguir el ajuste fina final.

La configuración de bobinas y condensadores para la banda de 80 metros, creo recordar, que cubre las bandas de 160metros y 60 metros. Prueba con una carga ficticia si en 160m y en 60m , si en estas bandas tampoco funciona es probable que el fallo esté en esa agrupación o bien en los relés que hacen la conmutación para conseguir los valores fijos predeterminados para es segmento o que algún/os condensadores y/o bobina/s se que preconfiguran estén dañados.

Lo que te comento lo podrás ver comentado en detalle en el manual de servicio del equipo en su capítulo 4-4 (Antenna Tuner Circuits) .



73 DX.



Fernando, EC3A.



Buenos días Fernando, en 160 acopla perfectamente con la carga ficticia, incluso con una windom larga, aunque no sea antena para esa banda, en 60 metros no puedo probar, ya que no está abierta de bandas. Voy a echarle un vistazo a lo que me comentas, pero no tengo ni idea de electrónica, y si me meto, lo mismo podría romperla.

Muchas gracias.

73.

Saludos

Hola José M.,

Yo tampoco soy un especialista en electrónica y no suelo hacer reparaciones pues es mas fácil estropear otras cosas cosas en lugar de resolver lo que crees que el motivo de la avería. En cualquier caso el manual de servicio del equipo te ayudará a intentar comprender su funcionamiento y bloques funcionales importes.

En este foro podrás leer algunas entradas con comentarios sobre técnicos que pueden ayudarte en la reparación.

Un saludo y 73 DX.

Fernando, EC3A.

Publicado por: @ec3a

Hola José M.,



Yo tampoco soy un especialista en electrónica y no suelo hacer reparaciones pues es mas fácil estropear otras cosas cosas en lugar de resolver lo que crees que el motivo de la avería. En cualquier caso el manual de servicio del equipo te ayudará a intentar comprender su funcionamiento y bloques funcionales importes.

En este foro podrás leer algunas entradas con comentarios sobre técnicos que pueden ayudarte en la reparación.



Un saludo y 73 DX.



Fernando, EC3A.

Muchas gracias por tu aporte Fernando, creo que es un relé el que da el problema. Intentaré solucionarlo cuando lo tenga claro o lo enviaré a reparar.

Saludos.

José Manuel. EA5JDN

Publicado por: @ec3a

Buenos días,



el circuito de acoplador de antena automático del IC775DSP es del tipo T-network con sus condensadores, bobinas y motores .



Tanto los condensadores como las bobinas del circuito T se configuran realizando agrupación de ellos mediante relés para obtener el rango mas apropiado en función del segmento de bandas donde se trabaja y los motores actúan moviendo dos condensadores variables para conseguir el ajuste fina final.

La configuración de bobinas y condensadores para la banda de 80 metros, creo recordar, que cubre las bandas de 160metros y 60 metros. Prueba con una carga ficticia si en 160m y en 60m , si en estas bandas tampoco funciona es probable que el fallo esté en esa agrupación o bien en los relés que hacen la conmutación para conseguir los valores fijos predeterminados para es segmento o que algún/os condensadores y/o bobina/s se que preconfiguran estén dañados.

Lo que te comento lo podrás ver comentado en detalle en el manual de servicio del equipo en su capítulo 4-4 (Antenna Tuner Circuits) .



73 DX.



Fernando, EC3A.



Fernando

Diria que el 775 usa dos condensadores al aire controlados por motores paso a paso. Estos motores pueden fallar y generar problemas en el ajuste pero extraño en una banda.

Yo verificaria que giran bien y comprobaria la parte de seleccion de bobina o las propias bobinas no vaya a ser que la seleccion en banda de 80m falle.

Slts

Publicado por: @ea3fnm

Publicado por: @ec3a

Buenos días,



el circuito de acoplador de antena automático del IC775DSP es del tipo T-network con sus condensadores, bobinas y motores .



Tanto los condensadores como las bobinas del circuito T se configuran realizando agrupación de ellos mediante relés para obtener el rango mas apropiado en función del segmento de bandas donde se trabaja y los motores actúan moviendo dos condensadores variables para conseguir el ajuste fina final.

La configuración de bobinas y condensadores para la banda de 80 metros, creo recordar, que cubre las bandas de 160metros y 60 metros. Prueba con una carga ficticia si en 160m y en 60m , si en estas bandas tampoco funciona es probable que el fallo esté en esa agrupación o bien en los relés que hacen la conmutación para conseguir los valores fijos predeterminados para es segmento o que algún/os condensadores y/o bobina/s se que preconfiguran estén dañados.

Lo que te comento lo podrás ver comentado en detalle en el manual de servicio del equipo en su capítulo 4-4 (Antenna Tuner Circuits) .



73 DX.



Fernando, EC3A.



Fernando

Diria que el 775 usa dos condensadores al aire controlados por motores paso a paso. Estos motores pueden fallar y generar problemas en el ajuste pero extraño en una banda.

Yo verificaria que giran bien y comprobaria la parte de seleccion de bobina o las propias bobinas no vaya a ser que la seleccion en banda de 80m falle.

Slts

Hola Pedro,

tienes razón, hay dos condensadores variables movidos por los motores paso a paso ( C1 - C2 del diagrama)  y así lo comenté en mi respuesta incial ...  "y los motores actúan moviendo dos condensadores variables para conseguir el ajuste fina final" ...

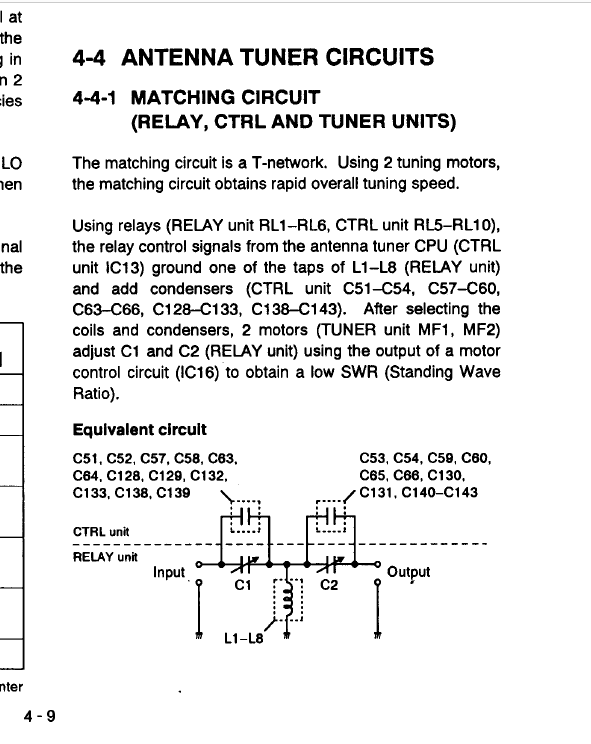

Te adjunto la imagen  con el diagrama del circuito del acoplador de antena del capítulo 4.4  , página 4.9,  del Service Manual del IC-775DSP .

La avería puede estar originada por varios motivos, por ejemplo, fallo en relés, condensadores fijos ( ver Equivalent Circuit constituido la selección adecuada del conjunto de condensadores fijos) seleccionados para el funcionamiento en banda de 80 m ( ver el diagrama) , en los motores, en los condesadores variales, en la combinación de bobinas de L1 a L8, en la lógica de conmutación de banda para 80 mtrs, un fallo en una pista del circuito,etc ... , en fin , las causas pueden ser muchas.

Con el manual de servicio, conocimientos y paciencia alguien capacitado podría detectar la avería pero puede ser muy laborioso .

Normalmente, yo no reparo mis equipos y los envío a un profesional, sin embargo, procuro disponer de los manuales de servicio pues pueden resultar de utilidad. Hoy en día es frecuente poderlos encontrar en internet.

Saludos.

PD. Intento adjuntar una imagen de una sección de la página del manual de servicio .

Hola un saludo al foro Jose Manuel ,como bien te han comentado los colegas anteriores las causas pueden ser muchas yo me inclino a pensar que el problema puede ser de algun rele que corresponda a dicha banda, mira que no se hayan quedado pegado los contactos o que dichos contactos por arcos no conduzcan bien.

Saludos Vicente EA1T.
