@ea3tb. ¿Y les has hecho alguna adaptación para coger la tensión de la emisora o has comprado algún adaptador?

Sin adaptación alguna. El modelo indicado necesita la alimentación que facilita el Icom.

Lo único que hice yo fue adaptar el XLR al conector de 8 pins del Icom (XLR hembra a 8 pins macho).

Buenas tardes, tengo este equipo que trabaja con un BQN con su correspondiente cable, pero no me hace el cambio de bandas automatico.

Se que se tiene que ajustar en el apartado de menus uno pero no cual puede ser, me podeis ayudar si alguno lo sabe .

Gracias

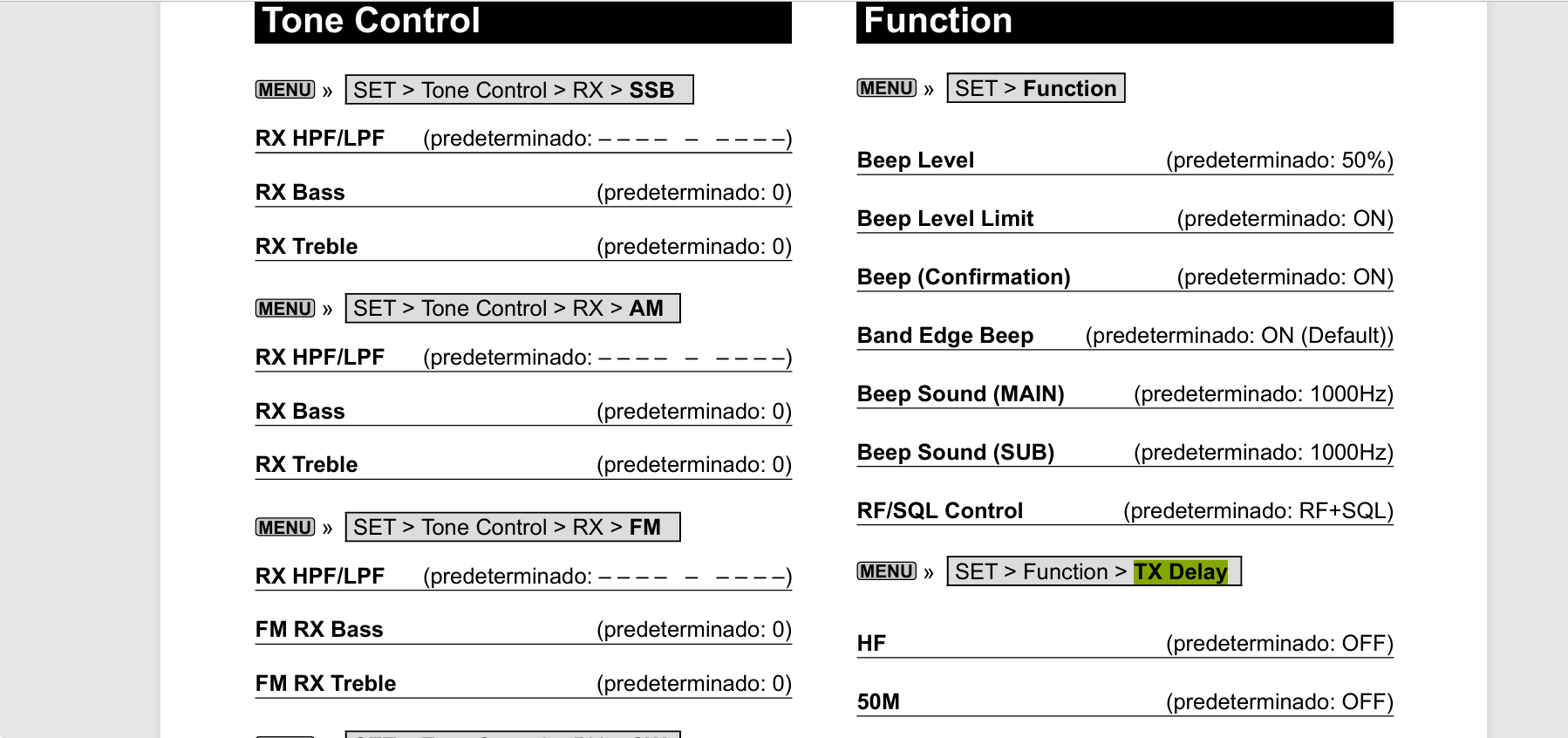

Debes activar el TX Delay en 20 ms. Esta normalmente en off.

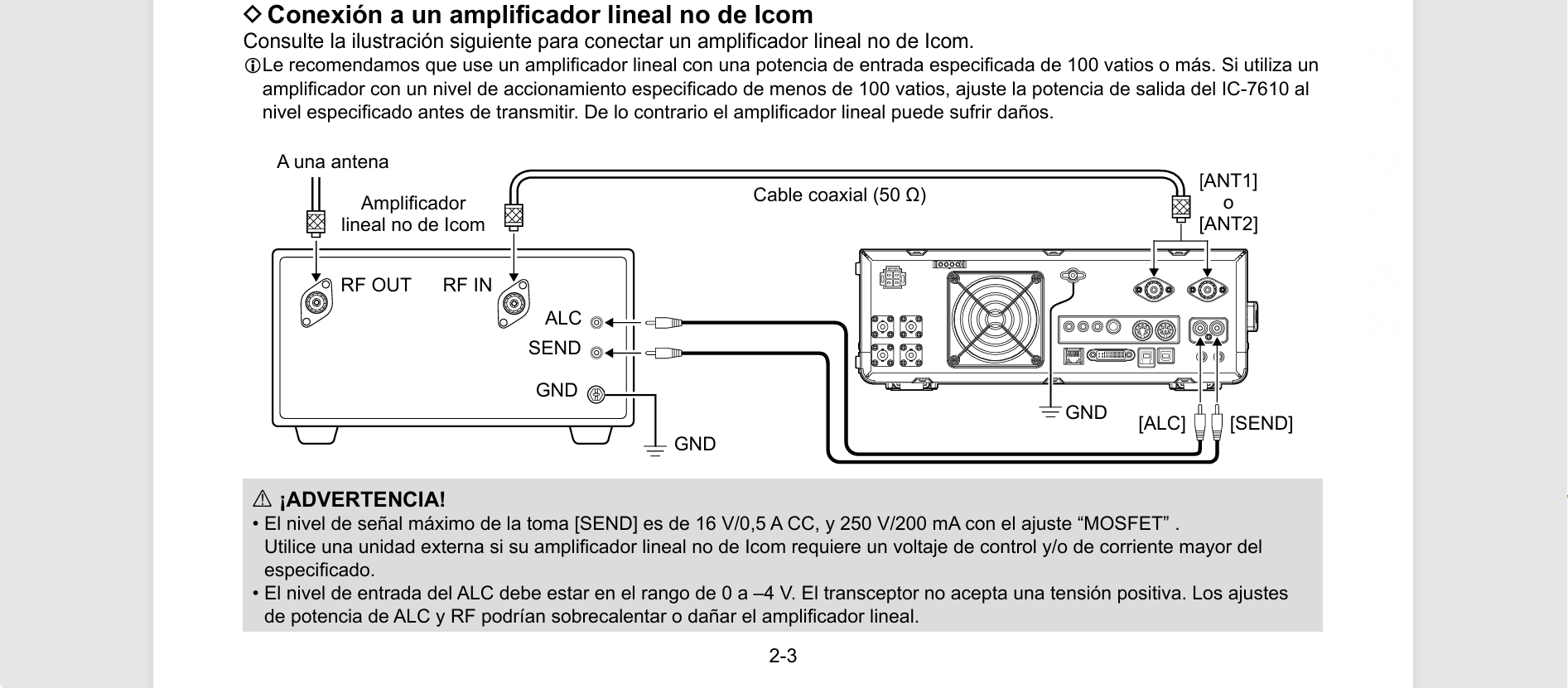

Con eso debe funcionarte. También conectando los cables del equipo al amplificador. Segunda foto. ALC y Send.

Buenos días Juanjo, lo pruebo esta tarde ya que la tengo en el otro qth y de digo.

Gracias

Pero me parece que es para el TX y no para el cambio de banda.

No he encontrado nada por internet que me ayude a identificarlo pero diría que hace el cambio de bandas usando la salida de tensión del Icom de bandas igual que si fuese un acoplador Icom.

Buenos días, pues hice ayer lo que me comento Juanjo y no funciona no hace el cambio, creo que se tiene que tocar otro menu en cambio con la 7300 no tengo problemas, lo conecto y el cambio se hace automatico.

Juan Miguel ( BQN ) me comentó que en el menu tenia que cambiar en el ACC SET y poner MOSFET, esto lo tengo así pero no hace el cambio.

El inconveniente es que tengo que pensar en cambiar de banda manual  pero el resto si que funciona.

Mateu, yo tengo un OM-Power, y hace el cambio de banda asi, sin problemas. Con un IC 7610 y un IC 7100. Lo hacen con la RF.  No recuerdo cambiar nada del menu del equipo, mas que el tx Delay. Siento que no te funcione.

A lo mejor Juanjo es este tipo de amplificador que se tiene que hacer de esta manera

Yo antes tenia un Acom 2000 y no tuve que tocar nada.

Seguiremos investigando a ver si damos con las tecla

@ea6b,

Mateu, ¿Qué cables tienes de interconexión entre equipo y ampli?

Slts,

Buenas tardes Pedro, tengo dos cables RCA uno al ALC y otro al SEND como la foto que se publico y además un conector pin fabricado por BQN para este equipo que por cierto hace lo mismo tanto si está como sino .

En el Menu  -- conectores --- SEND Relay Type tengo MOS-FET y en ACCBAND Voltage Outpunt tengo TX

Pues con eso solo no va a cambiar de bandas..... El Icom tiene que dar esa información al BQN.

Como no tengo manual del bqn no lo puedo confirmar pero imagino que debería pasar la señal BandData del Icom, que es un voltaje según banda, al DB9 que he visto lleva el BQN que debe ser por donde lee esa info del Icom o Yaesu (creo que son los únicos que funciona esa opción)

Buenas noches,

Estoy leyendo atentamente el hilo y me hago una pregunta, para el tema del cambio de bandas, ¿no se podría coger esa información directamente del conector "REMOTE" CI-V?. En principio por la salida USB se puede obtener CAT y un puerto adicional para PTT, y a través del puerto "REMOTE" que es un simple jack la información del cambio de banda.

¿Es posible lo que comento o hay que ir a los conectores ACC?.

73 - EA5XAmadeo

Publicado por: EA5XA

↑

Buenas noches,

Estoy leyendo atentamente el hilo y me hago una pregunta, para el tema del cambio de bandas, ¿no se podría coger esa información directamente del conector "REMOTE" CI-V?. En principio por la salida USB se puede obtener CAT y un puerto adicional para PTT, y a través del puerto "REMOTE" que es un simple jack la información del cambio de banda.

¿Es posible lo que comento o hay que ir a los conectores ACC?.

73 - EA5XAmadeo

Hola Amadeo

De forma generica, si se podría si el ampli tubiese implementado el protocolo ci-v.

En este caso concreto no se si el bqn lo tiene o no y me imagino que usa la tensión que da Icom para cada banda (o casi). Me parece lo más sencillo de implementar con electrónica sencilla sin complicaciones.

El ic2kl, at100, at500, at180 usan esa tensión para el control de bandas. No se si lo hace así el icpw1 pero podría ser...

De acuerdo Pedro, entiendo perfectamente lo que comentas. Una cosa es que lleve el protocolo CI-V implementado, y por lo tanto con un simple cable puedas hacer el cambio de banda, o si no es el caso, tengas que obtenerlo a través del ACC del equipo.

Gracias.

73 - EA5XAmadeo

Exacto Amadeo!

Desde mi punto de vista el CI-V para solo controlar la banda me parece una solución compleja vs a la solución de tensión pero si requieres algo muy concreto de control si necesitarás usarlo, por ejemplo, la salida Icom no diferencia 10/12 o 15/17 y creo recordar no identifica 60.

La solución simple se puede obtener con un simple LM3415...

Buenos dias Pedro, yo si que tengo el manual y el esquema del BQN pero como no lo entiendo no puedo hacer nada.

No se si lo puedo subir por aquí pero te lo puedo mandar en privado

Publicado por: EA6B

↑

Buenos dias Pedro, yo si que tengo el manual y el esquema del BQN pero como no lo entiendo no puedo hacer nada.

No se si lo puedo subir por aquí pero te lo puedo mandar en privado

Pasamelo por donde te sea más cómodo y te digo que veo.

Gracias

Pedro, te lo mandaré por correo esta tarde

Hola,

Jose Miguel, EA4BQN entrega con el amplificador, si se lo pides el cable de conmutación de banda para Icom o Yaseu.

En el caso de Icom va desde el conector trasero de la 7610, ACC1 de 8 Pines , conector DIN macho redondo, a la parte trasera del HF-62, al conector Band Data. que es un RS232 de 9 pines.

Yo lo tengo puesto y funciona sin problemas.

Pon tambien el cable RCA desde el SEND de la 7610 al  Conector RELAY en el HF-62.

Imagino que si contactas con EA4BQN, te podrá facilitar el cable.
