Fuente mass SPS-30II

Evidentemente, eso no es protección frente a cortos. La protección debería ser -aparte de que la fuente no se descontrole y queme lo que tiene conectado a su salida- que deje de dar tensión y no se averíe ella misma.

En cuanto a lo que se puede haber averiado, te sugeriría comprobar los dos transistores de potencia que irán sobre un radiador, y los componentes asociados a sus circuitos de excitación (resistencias, diodos y condensadores entre el transformador pequeñito y la base de dichos transistores).
Lo que me hace dudar un poco es que, cuando estos transistores "petan", suelen cortocircuitarse en lugar de abrirse, con lo cual, habría fundido el fusible de entrada y no habría tensión tras el rectificador de entrada.

Ya contarás (supongo). Un saludo.

Hola, te comento que ademas soy EA3HRN, estoy en eso, el segundo rectificador esta bien, me queda revisar los transistores osciladores y su circuito.La placa reguladora es toda smd y se me hace difícil de revisar.
Si encuentro la solución seguro que la compartiré.
Esta fuente es igual que la Mirmidon que comercializa una empresa de Granollers......
El problema es que ni la fabrica mass ni donde la compre se hacen responsables.

Bueno resuelto el problema, en principio siempre pasara esto al hacer un corto, es una falla de diseño.
El problema estaba en uno de los osciladores TT2148, el que esta con el emisor a masa.
Por seguridad hay que cambiar ambos ya que no sabemos hasta donde sufrió el otro.
Total: cada transistor de 600 V - 12 A cuesta 7€ , 14 eurillos por una fuente que costaba 60€ y que ya no se vende mas con esa marca, se vende otra con otra marca y que tiene el mismo problema y que es de aspecto la misma.
Espero que les sirva todo esto. ASEGURARSE PROBARLA EN EL COMERCIO QUE SE COMPRA....... si no... a llorar a la iglesia.

Hola! Sé que este tema es muy antiguo y que ya se solucionó la avería, pero como veo que la imagen que puso el amigo LU1BSB se ve borrosa al ampliarla, os pongo esta que tengo en pdf y que se ve mejor, por si hubiera alguien al que ahora pudiera serle útil el esquema de esta fuente.

73 cordiales.

Martín, ea4alu

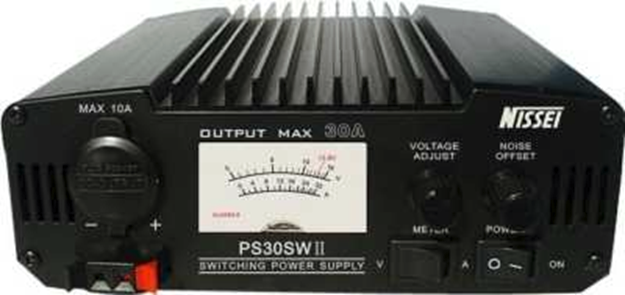

Pues parece que ha habido un pequeño desliz con esta fuente.... el título del post es "Fuente maas SPS-30II" y el esquema que puso LU1BSB y después yo es el de la fuente PS30 SWII que es esta:

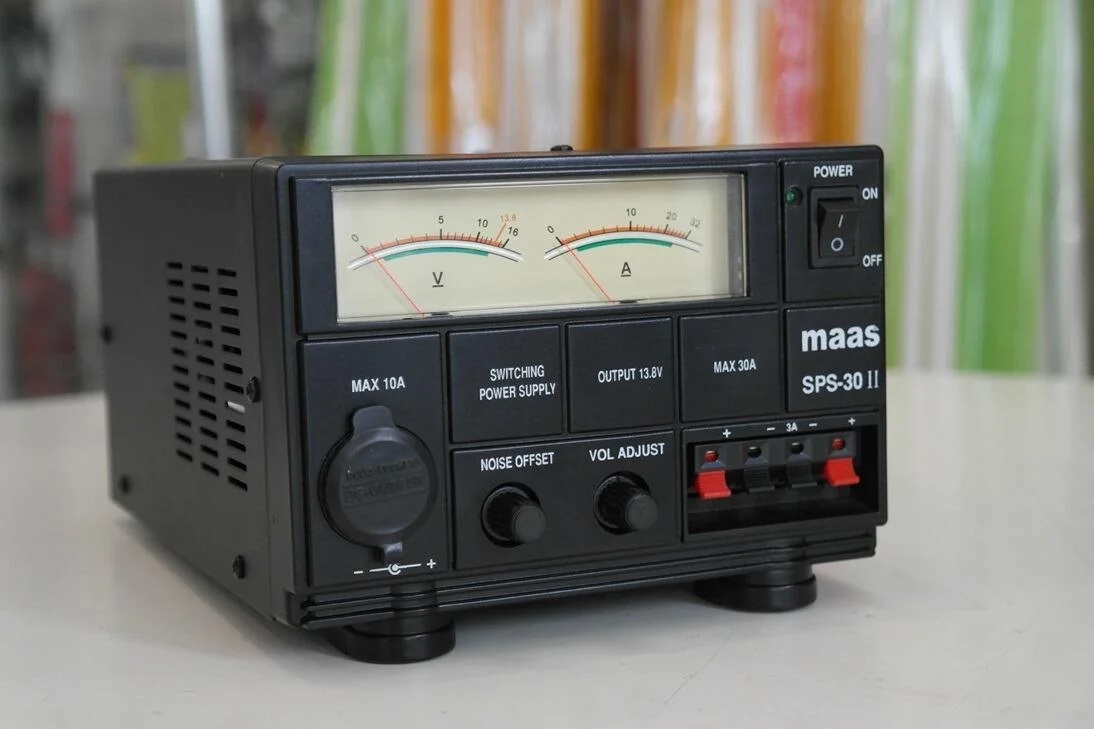

Sin embargo la MAAS SPS-30II es esta otra:

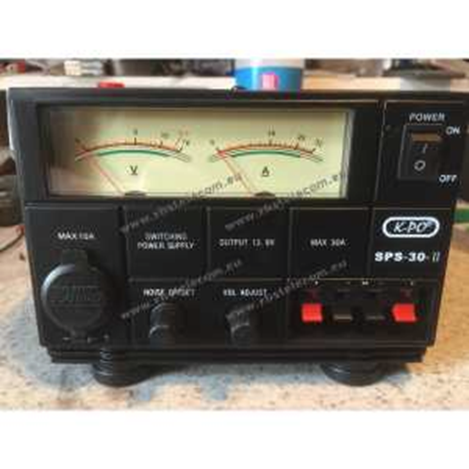

Que es la misma también que la K-PO SPS-30II:

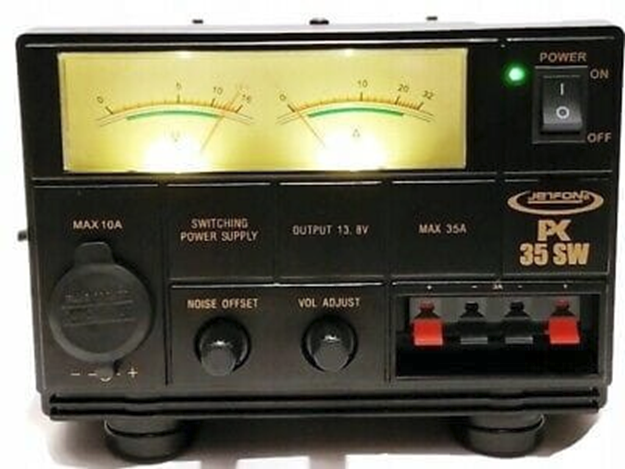

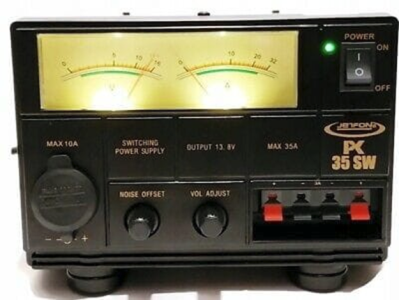

O la Jetfon PC35 SW:

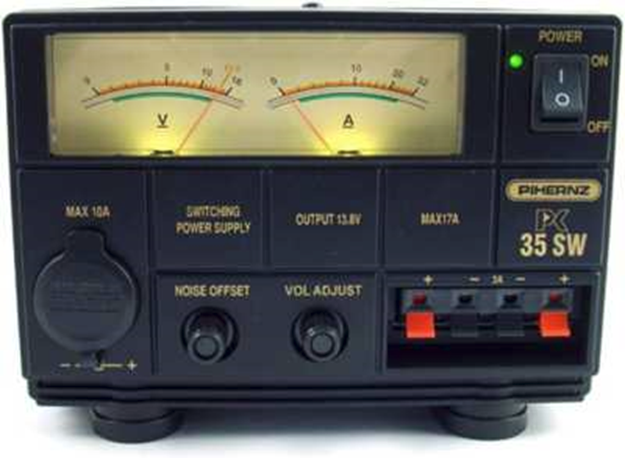

O la Pihernz PC35 SW:

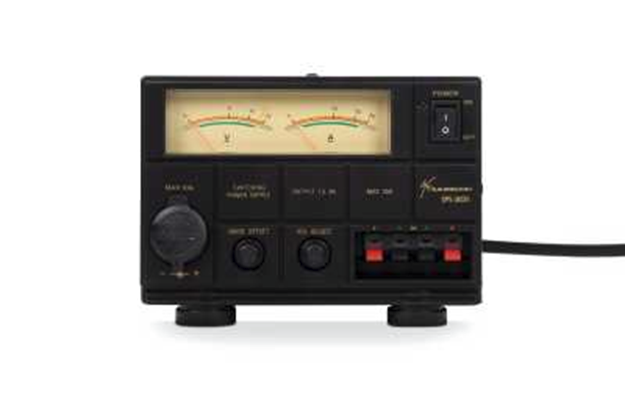

y la misma que la Sadelta SPS-3035:

Dependiendo de que marca  la comercialice....pero tengo mis dudas de que el esquema que hemos adjuntado pueda ser el mismo que  el de la MAAS SPS-30II y otras variantes.

Saludos.

Martín, ea4alu

No me parece el esquema del fabricante. Al menos, yo encuentro alguna cosa "rara". Si miráis abajo a la derecha, hay un circuito con dos transistores para controlar el ventilador. Fan en inglés, no "Fam" (a no ser que ventilen con él a toda "la family"). Pero bromas aparte, el transistor PNP encargado de alimentar el ventilador, aparece con sus terminales de colector y base directamente conectados, con lo cual conduciría siempre. Ya sé que alguien me va a decir que en serie con el ventilador hay un termocontacto  de 45º, pero asumo que lo deseado es que el motor no arranque hasta los 45º y después lo haga con velocidad variable según la temperatura (de ahí la NTC).

He mirado el resto del circuito por encima y no he visto nada más raro, lo cual no quiere decir ni que lo haya ni que no.

En principio, la fuente tiene componentes dedicados a protegerla contra sobre corriente, cortocircuito (no es necesariamente lo mismo) y sobre tensión de salida. Otra cosa es que actúe con la celeridad necesaria para que no se averíe, pero debería.

Un saludo

Gracias por tus comentarios , Javier.

Yo creo que el esquema no se corresponde con la MAAS SPS-30II, no solo porque en el mismo esquema ponga que es de la PS30 SWII, sino porque además, en la parte central inferior del esquema tenemos el conmutador "S3", que nos permite utilizar el instrumento de medida como voltímetro o amperímetro (por que la PS30 SWII, solo tiene un instrumento); sin embargo en la foto de la MAAS SPS-30II y posteriores variantes, se ve claramente que disponen de dos instrumentos independientes ( V y A) y por tanto no llevan tal conmutador.

Saludos.

Martín.
