Hola a todos:

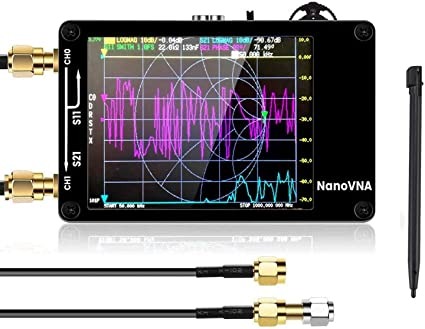

Hace tiempo adquirí un nanoVNA el cual cada vez que lo miro estoy más contento de lo que ofrece y el precio que costó. He aprendido a sacarle partido dentro de mis limitaciones, en cuanto a conocimientos de electrónica.  Hace bien poco me surgió una duda que es la siguiente, imaginemos que tengo un walky de vhf pero desconozco en la frecuencia que transmite, podría seleccionar el canal CH1 del nanoVNA, configurar un margen de frecuencias entre 140 a 160mhz, poner una antena en el puerto CH1 del VNA, pulsar ptt del walky e intentar ver donde recibe señal el nanoVNA ?



Es decir, utilizar el nanoVNA como pantalla de waterfall para localizar la frecuencia de transmisión del walky

Saludos y gracias por adelantado.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------- 73 DX´s Ángel, EA4CM

ResponderCitar
Inició el tema
EA5WA
Mensajes: 610
#371070  - 30 diciembre, 2021 22:39

Hola Angel:

Si, pero cuidado que te puedes cargar el nanoVNA. Te aconsejo que pongas un atenuador de 30dB en CH1 y que transmitas desde lejos.

73's de EA5WA Juan Carlos
https://www.ea5wa.com/

ResponderCitar
EA4CM reaccionó
EA4CM
Mensajes: 322
#371071  - 30 diciembre, 2021 22:43

GRacias Juan Carlos.

Efectivamente tenía pensado hacer la prueba con una distancia prudencial precisamente para eso, no cargármelo.

El tema de preguntarlo y no hacerlo ha sido como consecuencia de no tenerlo en esta casa y el ansia viva me ha incitado a poner este post para intentar solventar la duda cuanto antes.

Mañana por la noche lo probaré.

Mil gracias y Feliz salida y entrada de año



---------------------------------------------------------------------------------------------------------------------------------------------------------------------- 73 DX´s Ángel, EA4CM

ResponderCitar
Inició el tema
EA4NI
Mensajes: 3443
#371072  - 30 diciembre, 2021 23:47

Hola Ángel.

Mira esto:

https://ik1zyw.blogspot.com/2020/05/nanovna-as-frequency-counter.html

73 de Antonio EA4NI (ex EA4FQM, EB4HCW)
Intentemos dejar el Mundo Mejor de lo que lo Encontramos.

ResponderCitar
EA4CM reaccionó
EA4CM
Mensajes: 322
#371075  - 31 diciembre, 2021 08:24
Publicado por: @ea4ni

Hola Ángel.

Mira esto:

https://ik1zyw.blogspot.com/2020/05/nanovna-as-frequency-counter.html

Gracias Antonio. Como loco estoy por llegar a la otra casa y meterle mano al vna

Feliz año



---------------------------------------------------------------------------------------------------------------------------------------------------------------------- 73 DX´s Ángel, EA4CM

ResponderCitar
Inició el tema
EA4CM
Mensajes: 322
#371107  - 1 enero, 2022 12:21

Hola a todos:

Pues después de ponerme manos a la obra y conectar el nanovna al programa nanosaver, no consigo visualizar la portadora en frecuencia donde transmite. He configurado el star y el stop, he seleccionado el puerto CH1, he colocado la carga en el puerto CH0 y he visualizado todas las ventanas que permite el programa nanosaver, pero ni por esas consigo ver algo coherente.



Algo se me escapa o algo hago mal.



---------------------------------------------------------------------------------------------------------------------------------------------------------------------- 73 DX´s Ángel, EA4CM

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2341
#371152  - 2 enero, 2022 13:01

es un poco sordo pero marca,si tuvieses un pincho sdr mucho mejor con el programa para pc  spektrum,un saludo

espectro

EB3DYO.
FRANCISCO.

ResponderCitar
EA2ET reaccionó
EA4CM
Mensajes: 322
#371162  - 2 enero, 2022 15:44
Publicado por: @eb3dyo

es un poco sordo pero marca,si tuvieses un pincho sdr mucho mejor con el programa para pc  spektrum,un saludo

espectro

Joer, pues el mio creo que no marca naaa. Después d ecomer ya tengo entretenimiento otra vez



---------------------------------------------------------------------------------------------------------------------------------------------------------------------- 73 DX´s Ángel, EA4CM

ResponderCitar
Inició el tema
EA4CM
Mensajes: 322
#371182  - 2 enero, 2022 18:41

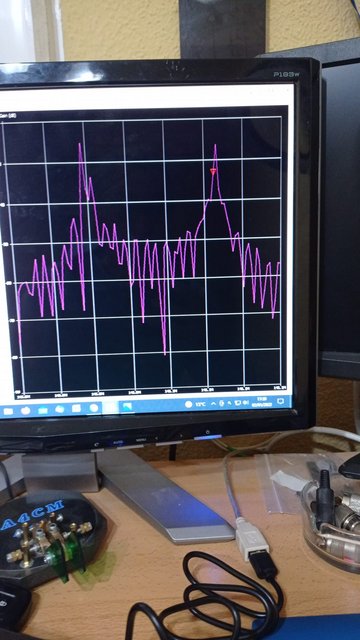

Gracias Francisco, efectivamente si marca pero no es que sea una maravilla lo preciso que es. En mi caso debe de recoger mucha interferencia o algo no configuro del todo bien, pues me sale lo que te dejo en la foto.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------- 73 DX´s Ángel, EA4CM

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2341
#371183  - 2 enero, 2022 18:55

Angel no se ve toda la pantalla,la frecuencia me la da exacta,debes tener en pantalla el S21 logmag,en el mio, H4, grafica de color azul,.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA4CM reaccionó
EA4CM
Mensajes: 322
#371199  - 2 enero, 2022 22:11
Publicado por: @eb3dyo

Angel no se ve toda la pantalla,la frecuencia me la da exacta,debes tener en pantalla el S21 logmag,en el mio, H4, grafica de color azul,.un saludo

La foto corresponde a la pantalla del ordenador, pues generalmente trabajo con el nanosaver que por comodidad, resulta mucho más agradable a la vista la pantalla pero en cualquier caso, la pantalla de nanovna dice lo mismo. Lo tengo configurado con el puerto CH1 activo y visualizando el s21 logmag. Entiendo que será cuestión de que el nanovna no da mucho más de si.

Dado que he sido muy bueno, tengo en mente que me traigan los reyes magos un tinySA y que me quiten lo bailao.

Gracias a todos por los comentarios.

PD: Sería mucho ya si el nanovna diera esa lectura tan precisa y correcta.

PD2: El mio es el nanoVNA - H versión H a secas





---------------------------------------------------------------------------------------------------------------------------------------------------------------------- 73 DX´s Ángel, EA4CM

ResponderCitar
Inició el tema
EA2AJO
Mensajes: 1861
#371202  - 2 enero, 2022 23:17

Ángel harás bien en pedirle a los "Reyes Majos el tinySA, yo lo tengo además del nanoVNA-H4 y entre los 2 se pueden hacer cosillas, sólo falta aprender todos los trucos y cogerle práctica.



73.

Juankar - EA2AJO - EA1327URE---
EAQRP-122 - - - URE-51622
EGV-40 By EA3GCY =2,5W
Yaesu ft-818 =6W
Pixie 7,023Mhz =0,6w
QRP Labs QCX CW 30m=5W
Howes 40m =2W

ResponderCitar
EA4CM reaccionó
EA4CM
Mensajes: 322
#371260  - 4 enero, 2022 18:24
Publicado por: @ea2ajo

Ángel harás bien en pedirle a los "Reyes Majos el tinySA, yo lo tengo además del nanoVNA-H4 y entre los 2 se pueden hacer cosillas, sólo falta aprender todos los trucos y cogerle práctica.



73.

Gracias Juankar



---------------------------------------------------------------------------------------------------------------------------------------------------------------------- 73 DX´s Ángel, EA4CM

ResponderCitar
Inició el tema
EA1AWY
Mensajes: 497
#371279  - 4 enero, 2022 23:22

Te pego aquí debajo la traducción de Google de un mensaje que envié al foro de usuarios del nanoVNA hace algún tiempo. Al traducir "p'acá y p'allá" surgen algunas expresiones incorrectas, pero creo que lo fundamental se entiende. Si no, pregunta. Un saludo.

Hola de nuevo Eric y otros posibles lectores. Recibí mi nanoVNA hace un par de semanas y he estado haciendo muchas pruebas con él.
Primero debo decir que mi unidad vino sin escudos y los agregué, pero no hubo una mejora considerable en el nivel de ruido base.
Lo segundo que voy a decir es que he estado intentando comprobar el funcionamiento de la entrada CH1 como analizador de espectro y he podido ver en qué circunstancias es más o menos utilizable.
Primero, las medidas de nivel parecen ser alrededor de 15 dB más altas que la señal aplicada por debajo de 300 MHz y alrededor de 20 dB más altas que por encima de esta frecuencia. Supongo que es porque el nanoVNA acepta como 0dB el valor aplicado en su CH1 en la calibración, que es el que proporciona el CH0 y tiene esos valores (en la frecuencia de medida). Sabido que la compensación, no es un problema mayor.
En segundo lugar, por debajo de 1 MHz de intervalo aparecen dos picos en lugar de uno, ya que la frecuencia de la imagen también aparece separada dos veces el valor de la FI (es decir, 10 KHz). En un analizador de espectro "real", esta frecuencia de imagen está separada en varios GHz y es rechazada por el LPF de entrada. De los dos picos, el "real" es la frecuencia más alta (el de la derecha).
El tercer problema que he apreciado es que ser
reconocida, la señal debe caer exactamente en cualquiera de las frecuencias muestreadas porque, de lo contrario, está fuerte o completamente atenuada. Al elegir correctamente el tramo, este inconveniente es posible. Esto hace que las señales con una modulación de frecuencia significativa se vean muy mal en la pantalla. Esto contribuye a la baja frecuencia de actualización, que también evita que una señal AM se muestre correctamente y, en un caso extremo, una señal telegráfica.
Como resumen de lo anterior, decir que la señal de un generador de RF sin modulación se ve y mide señales "buenas" pero "prácticas" (las portadoras por sí solas no sirven mucho en la vida real) se ven mal.

Saludos y perdon por la prórroga y posibles-probables imprecisiones y mal ingles.

Javier Muriedas EA1AWY

Javier Muriedas

ResponderCitar
EA4CM reaccionó
EA4CM
Mensajes: 322
#371290  - 5 enero, 2022 10:52

Gracias Javier por los comentarios.

Está claro que lo suyo es comprarse un tinySA y disfrutar de todo lo que da de si el nanoVNA.



---------------------------------------------------------------------------------------------------------------------------------------------------------------------- 73 DX´s Ángel, EA4CM

ResponderCitar
Inició el tema
EA1AWY
Mensajes: 497
#371322  - 6 enero, 2022 01:12

De nada Ángel.

En resumen, sí podrías utilizar el nanoVNA para detectar la frecuencia de TX de tu talkye, pero teniendo en cuenta unas cuantas premisas. Yo te recomiendo que te compres también el tinySA, pues es un analizador de espectro auténtico (amén de un generador de RF) y con él vas a poder ver señales no sólo fuertes como la de tu talkye sino débiles como las transmisiones de los demás o las señales de TDT.

El nanoVNA para analizar filtros y antenas (acoplamiento al emisor) y el tinySA para comprobar transmisores, receptores, antenas (captación, ganancia) y sistemas de distribución.

Por 50+50 euros son un chollo para aprender y trabajar.

Saludos

Javier Muriedas

ResponderCitar
EA4CM y EA2AJO reaccionaron
