CONEXION TS-480 AMPLI

ameritron ARB-704, es un accesorio para conectar transceptor a ampli,con el respectivo cable para el ts-480

saludos

Gracias ,prefiero fabricarlo yo mismo . en el TS-2000 lleva un DIN de 8 a RCA y en el FT-2000 un RCA a RCA, ahora es de MINI DIN a RCA pero no viene muy bien explicado en en manual

Hola,

El ampli solo necesita la señal del PTT.
Puedes sacarla de la radio, o incluso del micro.
Si quieres sacarla de la radio, necesitas encontrar el pin correspondiente. Además, si usas la salida de la radio, no es mala idea intercalar un relé

Yo le daba al PTT con un pedal en el suelo conectado a la radio y al ampli a la vez.

73, Máximo - EA1DDO

Gracias por las respuestas ya lo tengo claro, he copiado el esquema del TS-2000 que ya tenia el cable hecho, el ampli ya lleva el rele incorporado el tema era saber que pin conectar al RCA

Escribió:

Hola,

El ampli solo necesita la señal del PTT.
Puedes sacarla de la radio, o incluso del micro.
Si quieres sacarla de la radio, necesitas encontrar el pin correspondiente. Además, si usas la salida de la radio, no es mala idea intercalar un relé

Yo le daba al PTT con un pedal en el suelo conectado a la radio y al ampli a la vez.

73, Máximo - EA1DDO

Lo he hecho asi Maximo pero al hacer pruebas con el mic de mano no me funciona , en fin tendre que rehacer todo de nuevo,ahora me falla todo...

Tienes que conectar el pin 2 a la masa del RCA y el pin 4 al vivo.

gracias creo que lo hice asi y no funciona lo repaso y os cuento

Hola,

Escribió:

el ampli ya lleva el rele incorporado

Efectivamente, todos los amplis llevan relé incorporado, el problema es saber tensión y consumo de ese relé y cuanto soporta la conmutación del a radio.

Si el relé del ampli tiene una tensión o corriente mayor de lo que soporta la radio.... puf !!

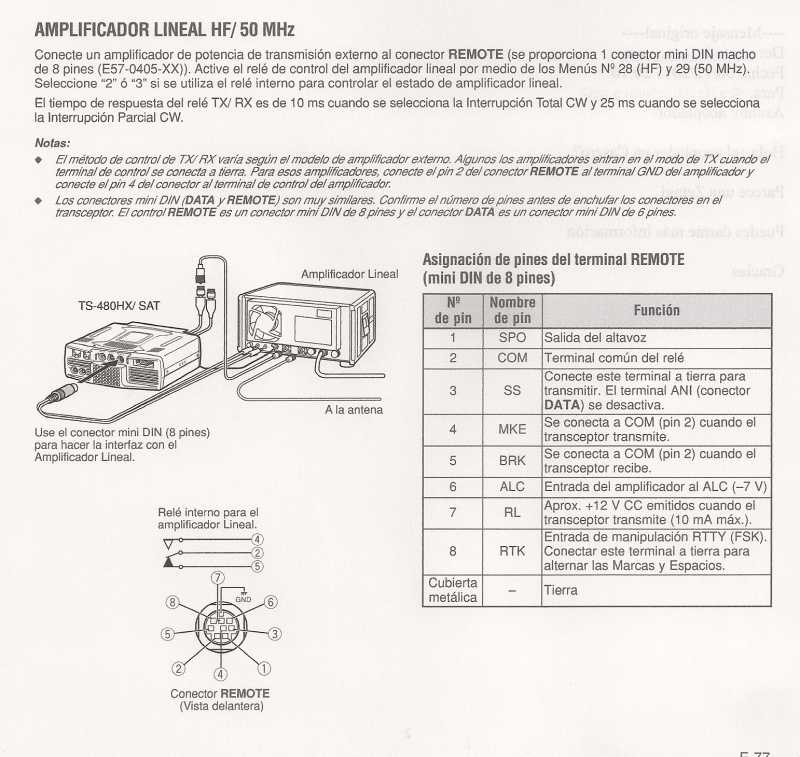

Por lo de conectar, es como ya te ha dicho Ángel y se ve en el esquema superior, pin 2 es masa y pin 4 el vivo que cierra el contacto.

Si quieres poner un relé externo, pin 2 masa y pin 7 +12v cuando transmite, para el relé (10mA máximo).
También puedes poner el relé en los pines 2 y 4 pero necesitas una fuente externa pequeña para ese relé externo.

73, Máximo - EA1DDO

El Ampli es un EA7NO y no especifica nada sobre el rele, este ampli lo he usado con el TS-2000 sinproblemas y con el FT-2000

Hola,

Escribió:

El Ampli es un EA7NO y no especifica nada sobre el rele, este ampli lo he usado con el TS-2000 sinproblemas y con el FT-2000

Toni, yo no te digo ni que si ni que no, yo solo te cuento la teoría, como funciona el asunto. Luego cada uno debe hacer sus comprobaciones, y actuar como quiera.

73, Máximo - EA1DDO

gracias a todos por fin... tengo que poner el menu de ampli en 2 lo ponia en 1
GRACIAS
