¿Cómo podría solucionar la reiterada rotura del rotor por exceso de rozamiento del mástil en el cojinete de la puntera?

  RSS
EA3BPA
Mensajes: 9
22 agosto, 2020 17:47     #352060

Necesitaría información sobre talleres mecánicos que pudieran adaptar algún cojinete axial industrial para montarlo en el anillo superior del tramo puntero de mi torreta de 21 metros tv95 Premier, serie 400R. Actualmente tengo colocados cojinetes de teflón en los dos aros, el superior de la punta y el inferior, medio metro más abajo. La antena es una Optibeam OB5-20 (antena monobanda para 20 metros de 5 elementos) y el mástil es de 76mm de diámetro.

El rotor que monté en un principio fue el Prosistel PST 61D y después de unos meses de trabajo se averió, se rompió el pasador elástico (fusible mecánico de seguridad) por un exceso de fricción/frenado, que sobrepasó el par motor de 343 Nm. Lo bajé, lo reparé y a los pocos días volvió a romperse.

Decidí colocar un rotor de mayor par motor y adquirí el PST 71 D de 600 Nm. Además de este cambio y para no tener nuevos problemas, decidí que tenía que colocar en la punta de la torreta un rodamiento radial en lugar de un cojinete. Llevo un año y medio buscando y hasta la fecha no he podido encontrar un taller que tuviera experiencia en la construcción de un rodamiento para esta función, adaptando rodamientos industriales SKF o FAG, por ejemplo.

Estaría eternamente agradecido si algún/a colega me pudiera dar algún o algunos talleres de referencia para contactar y conseguir el rodamiento que necesito.

Saludos Cordiales a todos

Juan Manuel

Este tema fue modificado hace 2 meses por EA3BPA
ResponderCitar
EA4S
 EA4S
Mensajes: 2415
22 agosto, 2020 18:34     #352062

Buenas tardes. Creo que Yaesu tiene un axial para solucionar el problema que planteas. Yo puse este https://images.app.goo.gl/vzxeQFLgghT5S8XL9 y hasta ahora. Todo el peso de las antenas recae sobre él y el rotor solamente lo hace girar sin aguantar peso.

Saludos.

Jose, EA4S.

No confundas mi personalidad con mi actitud.
Mi personalidad es quien soy yo, mi actitud depende de quien seas tú.

ResponderCitar
EA3FNM
Mensajes: 1212
22 agosto, 2020 18:58     #352063

No tendrá un exceso de firccion porque algo estará desplazadoo torcido?

Lo comento porque a parte del coginete que te comenta el colega puede ser conveniente centrar el conjunto.

EA3FNM
ex-ec3ccq
Pedro
Barcelona
ea3fnm@gmail.com

ResponderCitar
  EB1FOO me gusta
EA3BPA
Mensajes: 9
22 agosto, 2020 19:34     #352066

@ea4s

Hola José, conozco lo que fabrica Yaesu y no me sirve. Mi mástil es de 76mm, mayor de lo que puede aceptar cualquier rodamiento de los que ofrece Yaesu. El par de flexión del mástil ha de ser alto ya que el boom de la antena mide 15 metros de longitud, presenta una sección equivalente (superficie que presenta al viento) de 1,5 m2 y pesa 80 kg. Este diámetro de mástil es lo que complica la cuestión, por eso necesito un rodamiento a medida.

ResponderCitar
EA3BPA
Mensajes: 9
22 agosto, 2020 19:42     #352067

@ea3fnm

Hola Pedro. El centrado del rotor es correcto, lo complicado es ajustarlo en los cojinetes de teflón. Como ha de haber una cierta holgura para que la presión del teflón sobre el mástil no lo frene, siempre tiene un cierto desplazamiento en la punta y cuando el viento sopla fuerte clava el mástil contra el teflón frenándolo considerablemente.

Por mi experiencia actual creo que el cojinete de teflón puede funcionar con mástiles de diámetros medios o reducidos y antenas no muy grandes.

ResponderCitar
  EA3FNM me gusta
EA4S
 EA4S
Mensajes: 2415
22 agosto, 2020 20:24     #352071

 Buenas tardes. No sé que diámetro tiene el mástil, aquí tienes para mástil de 50mm. Mira aquí si te puede valer. Con soporte cuadrado puedes montar varios tipos de medida de rodamientos. Llámalos por teléfono y le explicas lo que quieres y ya te dirán. Venden por internet y son buenos, los conozco a nivel profesional.

https://www.rodamientosrodabau.com/11-soportes?order=product.name.asc

Espero te sirva.



Saludos.



Jose, EA4S.

No confundas mi personalidad con mi actitud.
Mi personalidad es quien soy yo, mi actitud depende de quien seas tú.

ResponderCitar
EA2J
 EA2J
Mensajes: 2722
22 agosto, 2020 22:25     #352076

No sé si estos componentes pueden ser el núcleo del cojinete axial.



https://www.bearingrevolution.co.uk/81118_-cylindrical-roller-thrust-bearing-with-a-90mm-bore-_-premium-range-3867

Comment is free, but facts are sacred. (C.P.Scott)
http://www.enioea2hw.wordpress.com
73, Enio

ResponderCitar
EA5Z
 EA5Z
Mensajes: 827
23 agosto, 2020 01:04     #352083

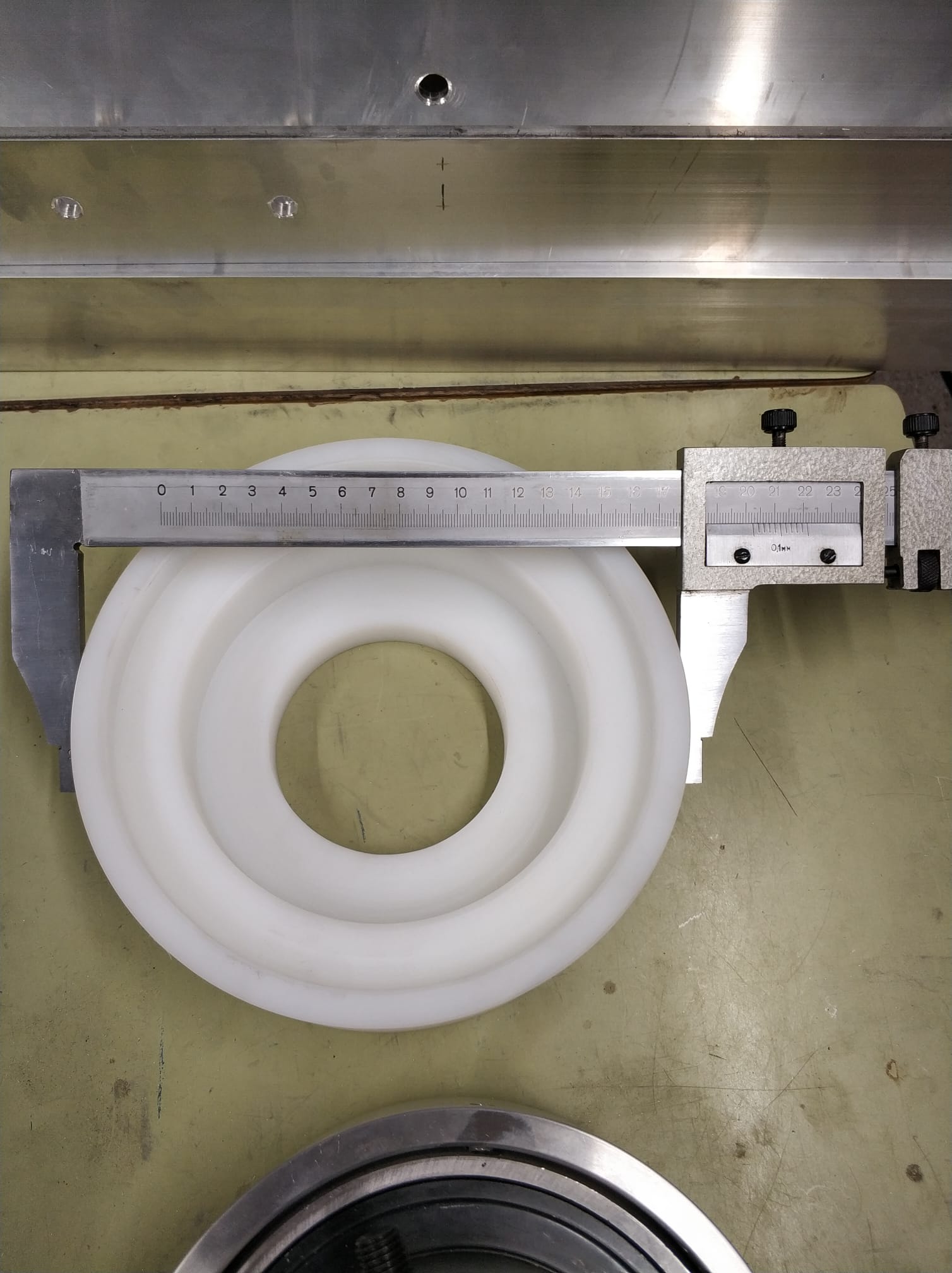

Hola Juan Manuel , si quieres escríbeme y hablamos , seguro podemos solucionar tu problema , te adjunto un par de fotos por si te sirve pero lo mejor es ver el problema y sobre ello decidir , puedo fabricar lo que necesitas.

Saludos ea5z Ángel.

IMG 20200725 084536 copy 754x564
IMG 20200726 203255 copy 754x1008



Ea5z Ángel

ResponderCitar
  EA5YN, EA2AQH, EC3A y 1 les gusta
EA3BPA
Mensajes: 9
23 agosto, 2020 11:17     #352090

@ea5z

Buenos días, Ángel.

Te he enviado un mensaje con fotografías.

Ya me dirás algo.

Saludos cordiales

Juan Manuel







Esta publicación fue modificada hace 2 meses 5 veces por EA3BPA
ResponderCitar
EA3BPA
Mensajes: 9
24 agosto, 2020 10:46     #352122

@ea4s

Gracias José.

El mástil es de 76mm de diámetro. No serviría.

Saludos cordiales

Juan Manuel

ResponderCitar
EA3BPA
Mensajes: 9
24 agosto, 2020 10:50     #352123

@ea2j

Hola Enio.

Si, parecen componentes de un rodamiento axial.

Pero lo que yo necesito es un rodamiento radial para la puntera de la torreta.



Saludos cordiales

Juan Manuel

ResponderCitar
EA5FNV
Mensajes: 4
5 septiembre, 2020 15:53     #352673

Hola, buenas. No se si todavía estás interesado en el tema.Una solución podría ser un rodamiento mayor de 76 mm del mástil con un casquillo para adaptarlo al rodamiento.



ResponderCitar
EA3BPA
Mensajes: 9
5 septiembre, 2020 16:11     #352674

Hola, buenas tardes Manuel y gracias por tu respuesta.

Si, lo que propones es lo que vamos a montar en la puntera.

Gracias y saludos cordiales

Juan Manuel



ResponderCitar
EA2AQH
Mensajes: 549
6 septiembre, 2020 13:18     #352708
Publicado por: @ea5fnv

Hola, buenas. No se si todavía estás interesado en el tema.Una solución podría ser un rodamiento mayor de 76 mm del mástil con un casquillo para adaptarlo al rodamiento.



Hola.

¿Cómo propones sujetar el casquillo al mástil? Me explico, ya que tengo un "problema similar". Tengo un rodamiento de 55 mm y el mástil tiene 51 de diámetro exterior. El motivo de este diámetro es que originalmente tenía 50 mm pero al galvanizarlo, aumentó la pared. Tengo dudas de cómo fijar el casquillo: soldado, atornillado, ... pero en todas las opciones veo algunas pegas. ¿Alguna idea?



Gracias por adelantado.



73 de Eduardo - EA2AQH



¡¡¡ No olvides visitar mi blog: www.ea2aqh.es !!!

ResponderCitar
EA2AQH
Mensajes: 549
6 septiembre, 2020 13:18     #352709

Borro por haber duplicado el post.



73 de Eduardo - EA2AQH



Esta publicación fue modificada hace 2 meses por EA2AQH

¡¡¡ No olvides visitar mi blog: www.ea2aqh.es !!!

ResponderCitar
EA6TQ
Mensajes: 18
10 septiembre, 2020 12:17     #352814

 Con estas medidas y pesos mas la posible presion del viento ,lo mejor es adaptar una puntera donde se pueda montar un cojinete radial en la punta y mas abajo montar otro radial y si se quiere tambien uno axial para no darle peso al rotor,montando dos cojinetes radiales evitamos que el rotor soporte esfuerzos laterales que tambien podrian ser la causa de las averias.

ResponderCitar
EA1N
 EA1N
Mensajes: 201
10 septiembre, 2020 15:08     #352821

@ea6tq

Hola,

   Existen los rodamientos de rodillos conicos ( una , dos hileras, 4 hileras) que el mismo rodamiento soporta tanto cargas axiales como radiales.

https://www.skf.com/mx/products/rolling-bearings/roller-bearings/tapered-roller-bearings

Un saludo

EA1N - Javi -

ResponderCitar
EA1HX
Mensajes: 40
1 octubre, 2020 20:30     #353813

para bajar la superficie de fricción hay que aumentar la superficie de contacto, en lugar de dos cojinetes uno solo de longitud mayor , es decir dos tubos de teflón y que el tubo del mastil no flexioné por ejemplo montado otro tubo por dentro y que sea mas largo que el tramo del coginete

ResponderCitar
EA3BPA
Mensajes: 9
5 octubre, 2020 13:50     #353955

¡Problema resuelto!

Se ha podido adaptar un rodamiento industrial radial a la punta de torreta y mástil, con un soporte a medida, un casquillo intermedio entre mástil y anillo interior del rodamiento y su tapa de protección para impedir la entrada de suciedad. Todo ello diseñado y mecanizado por EA5Z.

 La instalación la ha realizado también Ángel. Un trabajo de centrado del rodamiento con el rotor muy crítico, dada la poca distancia entre ambos. Su demostrada experiencia y autoexigencia en todos los detalles han asegurado el éxito final.

Adjunto algunas fotos para los posibles interesados.

Saludos cordiales a todos los colegas que han seguido este foro y especialmente a Ángel Turpin, EA5Z.

EA3BPA/2

Juan Manuel Cruz

1
2
3
4
5
DSC 0385 cr
Esta publicación fue modificada hace 3 semanas por EA3BPA
ResponderCitar
  EA1C, EA3SE y EA2AQH me gusta
EA2AQH
Mensajes: 549
5 octubre, 2020 19:13     #353968

Hola.



Fantástica la solución y el trabajo de Ángel. Domina perfectamente esta labor y los materiales necesarios, se ve su gran experiencia.

Enhorabuena a los dos, Ángel por su fantástico trabajo y a ti Juan Manuel por haber encontrado la solución idónea.

.

73 de Eduardo - EA2AQH



¡¡¡ No olvides visitar mi blog: www.ea2aqh.es !!!

ResponderCitar
