CARGA ARTIFICIAL Casera...

Hola, EB5WC. Perdona, pero no se tu nombre.
Para una carga artificial la resistencias deben ser no inductivas, es decir, que no sean bobinadas. Me temo que esas resistencias ceramicas, las conocidas como de "tiza", que has puesto son bobinadas, por lo que te da esa ROE tan elevada. Debes poner dos resistencias de carbon de 100 ohmios y de la potencia que necesites, aunque te va a ser dificil encontrarlas de mas de un par de vatios.
Hace muuuuuchos años, tenia una carga de dos resistencias de carbon de 100 Ohm/2w para mi Argonaut 505.
73, Manolo.

Me imagino que habrás medido la resistencia y te habrá dado 50 ohmios, más o menos.
El problema es que esas resistencias son, básicamente, unas bobinas de hilo de nicrom (resistivo), por lo que presentan una inductancia equivalente importante y, por eso, al conectarlas a un equipo de RF mides ROE.
Tendrás que buscar otro tipo de resistencias para hacer tu invento.

jon, ea2sn

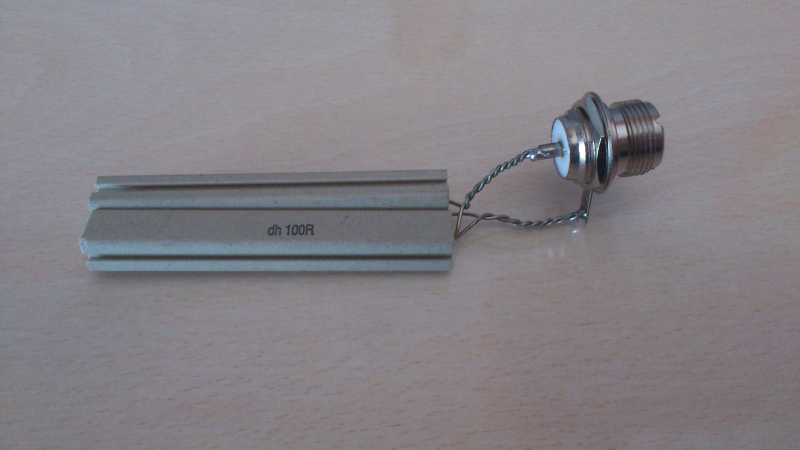

Muchas gracias ya lo tengo claro, las compre por que son de 4w pero... os pongo una foto del invento que no funciona ya pondré otra cuando este ok

Repito muchas gracias.

Sí, ese es el problema: Son resistencias bobinadas.

Pégate el gustazo de darles un martillazo para romperlas y verás una preciosa bobina de hilo: La razón por la que no sirven con RF.

73!

Yo para QRP me hice una carga ficticia con diez resistencias de carbon de 470 ohmios
en paralelo de 2watios con lo que obtienes 20 watios y el resultado final se
aproxima enormemente a los 50 Ohmios.

73.

repe

Hola .

Mi consejo es utilizar resistencias no inductivas ya diseñadas como cargas o terminaciones. Las puedes encontrar por Ebay por 10 - 15 euros, te soportan 50 a 250 W, suben a 2-5 Ghz e incluso las puedes encontrar con disipador y conector ya montadas.

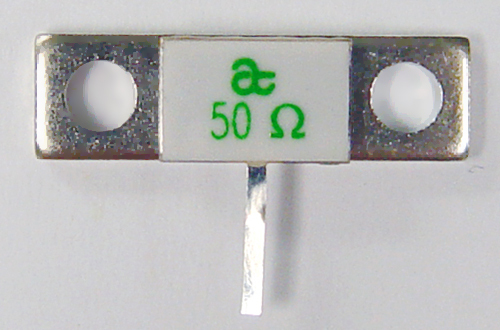

Suelen tener este aspecto y es fundamental atornillarlas a un disipador.

Un saludo

Algunos ejemplos:

http://www.ebay.es/itm/Microwave-SMA-50-Ohm-Load-Conduction-Cooled-Termination-/350434312958?pt=LH_DefaultDomain_0&hash=item51978342fe

De 800W

http://www.ebay.es/itm/HIGH-POWER-FLANGED-TERMINATION-RESISTOR-TF800BB-800-W-50-Ohm-/230767643232?pt=LH_DefaultDomain_0&hash=item35bad2ca60

De 100W

http://www.ebay.es/itm/ATC-TERMINATION-RESISTOR-100-W-50-Ohm-DC-6-GHz-2pcs-for-15-/230767650244?pt=LH_DefaultDomain_0&hash=item35bad2e5c4

50W por 19 euros

http://www.ebay.es/itm/50-Watt-DC-to-4GHz-Termination-Load-50Ohm-N-/280679112037?pt=LH_DefaultDomain_0&hash=item4159c75d65

De surplus con disipador:

http://www.ebay.es/itm/Kathrein-Dummy-Load-50-Ohm-25W-bis-2500-MHz-N-Buchse-OK-aber-mit-Ausbauspuren-/230752864855?pt=DE_TV_Video_Elektronik_Funkger%C3%A4te&hash=item35b9f14a57

30€ 100W 4GHZ. Calidad profesional

http://www.ebay.es/itm/RF-Delta-Dummy-Load-N-Type-100w-4Ghz-Antenna-RELM-T44004-50-Ohm-58B83464R01-/140732788136?pt=LH_DefaultDomain_0&hash=item20c453eda8

Si buscan hay muchas y muy baratas.

Un saludo.

Hola ,aqui mas
http://es.rs-online.com/web/c/pasivos/resistencias/alta-potencia/?page-offset=140&sort-by=Resistencia&sort-order=desc&view-type=List&applied-dimensions=4294964800&lastAttributeSelectedBlock=Brand&sort-option=Resistencia
mira las que no son inductivas

Hola saludos a todos, mira aquí este hilo del foro: http://www.ure.es/cgi-bin/yabb2/YaBB.pl?num=1177330480

Las fotos ya no están por la cantidad de tiempo que ha pasado, pero la del colega de USA, si esta ya que sera su pagina, y las mías estaban en un alojamiento de imágenes, de todas formas espero que te aclares, si no le vuelvo a tomar alguna foto.

Es sencilla , barata y muy efectiva.

Hola,

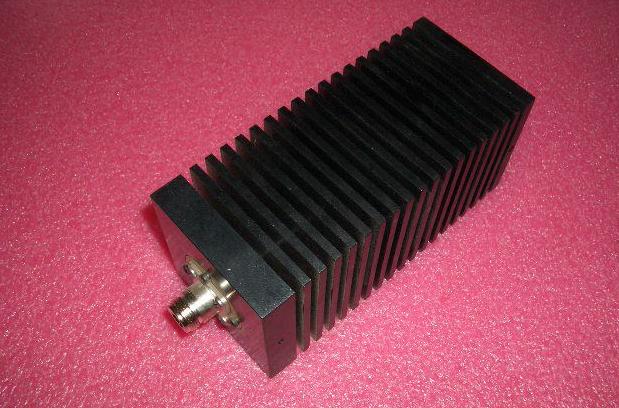

Por cierto...siguiendo con los ejemplos que ha citado Manel. ¿Sabeis dónde puedo adquirir disipadores como el que aparece en la imagen que adjunto?

73's y muchas gracias,

Pues precisamente me acabo de fabricar otra por haber pasado la que tenía a qrt, ha estado aguantando pruebas de TX i Lineales durante 23 años (5- 2000w).
La otra que acabo de fabricarme es con 90 resistencias de 2 w de 4k7 en paralelo, claro, las fotos no las puedo insertar porque ocupan mucho espacio pero si a alguien le interesa ver, me mandáis vuestro e-mail i os las mando sin ningún problema, salu2, Joan EA3BOX. :silly:

EA3EMG escribió:

Hola,

Por cierto...siguiendo con los ejemplos que ha citado Manel. ¿Sabeis dónde puedo adquirir disipadores como el que aparece en la imagen que adjunto?

73's y muchas gracias,

Hola:

Hace una semana me llegó una similar de aspecto de ebay no se si lo pague cara (29.76 Euros puesta en en casa) pero son 100 W y llega hasta 4 Ghz y me irá muy bien pues no paso de 100 W en ninguna banda.

La estuve comprobando:

En 10-15-20-40-80-160 la aguja SWR ni se movia
En 432 me marcaba 1.1
Más arriba (o abajo según se mire) no tengo medidor de SWR ose que no lo pude comprobar pero en 1200 el transverter marcaba la misma PW de salida que con la antena.

http://www.ebay.es/itm/RF-Dummy-Load-N100w-4Ghz-58B83464r01-/180824395923?pt=LH_DefaultDomain_0&hash=item2a19f95093

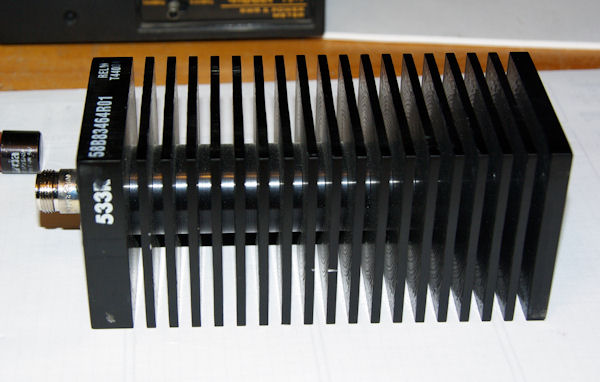

La foto de la mía:

Hola, pues la verdad es que de siempre me las he hecho, pero por lo que estoy viendo una de esas de ebay estan pero que muy bien y por ese precio, ademas a partir de 144 Mhz ya es complicado, muy complicado hacerlas y que queden bien.
Me pillare una.
73.

Y el MFJ267, ¿ que tal vá ?

A ver si sale la foto de la recién.......

Hola, yo tengo una igual que la del amigo Joan,la hice en una lata de leche "nativa" ya hace unos 30 años y está como el primer día.
Saludos. Regino

Hola, curioso el tema de la carga de agua salada, si bien es sabido que el agua mezclada con ciertas sales ofrece una resistencia electrica, es curioso que ofrezca una respuesta tan plana, y lo que no se es como respondera a efectos de electrolisis, habra que probarla.
73.

Hola a todos.
La carga a la que hace referencia Juan (EA3TA) procede de las emisoras de 900 Mhz GSM de telefonía móvil estaban incorporadas al equipo y con un conmutador seleccionaban antena o carga.
Tengo una igual sacada directamente del la emisora.
Saludos.
