Ayuda ¿Qué motor es éste?

EC5M
 EC5M
Mensajes: 769
#361390  - 14 abril, 2021 12:47

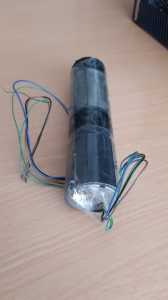

Tengo éste motor y desconozco sus características. No hay absolutamente ninguna referencia externa.

Tiene 3 cables Negro-azul-marrón y 2 verdes. Total 5 cables.

Tiene un diámetro de unos 42mm. y un largo de unos 170mm. con un eje de diámetro 9 con 9 dientes.

¿Alguien me puede dar algún dato? ¿Características? ¿Alimentación?

Gracias.

IMG 20210414 WA0005
IMG 20210414 WA0007
IMG 20210414 WA0003



EC5M Manu Ibi/Alicante (Ex.EA5AEL-EC5AJI-EC5CDF-EH5AEL)

ResponderCitar
Inició el tema
EA2ET
Mensajes: 6689
#361395  - 14 abril, 2021 16:04

Podría ser un motor de CC con reductor y potenciómetro o encoder para saber la posición.

Algo similar a este.

IMG 20210414 170034

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EC5M
 EC5M
Mensajes: 769
#361402  - 14 abril, 2021 17:26

Gracias. Lo he desmontado y parece un motor de AC con freno.

 Pero sigo sin saber nada, y tengo varios nuevos a estrenar...que pena.

Los 2 cables verdes activan un electro-imán. Que es donde va el muelle y lleva una bobina para actuar.

El estator va suelto y se saca con la mano y lleva 3 cables.



IMG 20210414 WA0013



Esta publicación fue modificada hace 3 años 3 veces por EC5M

EC5M Manu Ibi/Alicante (Ex.EA5AEL-EC5AJI-EC5CDF-EH5AEL)

ResponderCitar
Inició el tema
EA8CA
Mensajes: 137
#361405  - 14 abril, 2021 18:35

Buenas saludos amigos

se me parece a un motor para persianas  pero no estoy seguro por lo del freno a no ser que sea para mamparas de terrazas o balcones

ResponderCitar
EA5GU
Mensajes: 569
#361417  - 15 abril, 2021 08:00

Buen dia, coincido con EA8CA parece un pedazo de el motor de una persiana.

Ya nos cuentas.

73



Paco Hernandez-EA5GU
https://www.ea5gu.com
http://ursa-ea5gu.blogspot.com/
https://www.youtube.com/user/ea5gu/
https://pagina-de-ea5gu.webnode.es/
Salud y suerte.

ResponderCitar
EA1AV
Mensajes: 1779
#361809  - 25 abril, 2021 21:24

Que buena pinta tienen. Supongo que al menos  tienes unos conocimientos de electricidad elemental, si no los tienes no hagas ninguna prueba, también pienso que son de persianas.

Algo de información. Suponiendo un motor de AC, (1 si es antiguo puede ser 125 y 220 V), (2 si es  moderno puede ser de dos velocidades como el de las batidoras o lo más probable, trifásico 220v AC con condensador lo mismo que el de las lavadoras antiguas,  o 26V AC como  los de nuestros rotores de antenas y otros mecanismos.

Centrándote  en los tres cables  3 cables Negro-azul-marrón  si mides con el polímetro en resistencia, si los tres tienen continuidad  uno de ellos con respecto a los otros medirá lo mismo que debería ser la mitad de entre los otros dos, si esto se cumple casi seguro que es trifásico,   pero de que voltios, de persiana, posible de 220V,  de máquinas tragaperras u otros mecanismo posiblemente de 26 V AC

Si las medidas son OK yo probaría con un transformador de FA. Suelen dar entre 18 y 24V  AC, o directamente a 220 V AC pero con fusibles adecuados al voltaje e intensidad de  por medio y un condensador polarizado como el de las lavadoras, este condensador también lo puede hacer con dos condensadores electrolíticos puestos en serie pero uniendo + con +, los – serían los polos  a conectar uno a la fase y el otro al tercer cable del motor, OJO cuidado con el voltaje de los condensadores yo opino que por seguridad debe ser al menos un 40% más que el voltaje aplicado, la capacidad, "para probar no es crítica" lo que tengas a mano unos 25 o 30 microfaradios +-, que sean idénticos.

  1. EA1AV Agustin.



La radioafición me ha dado algunos quebraderos de cabeza, pero muchas mas satisfacciones.

ResponderCitar
EC4AGT
Mensajes: 231
#361811  - 25 abril, 2021 22:00

Buenas noches

A mi me da impresión de que es de CA. Viendo el rotor. Es de digamos hierro machiso y no tiene escobillas. Los cables verdes puede ser que es el freno y otros tres puede ser de alimentación trifasica pero también puede ser que un hilo es común y otros dos son para el giro izquierda y derecha. Comprueba si los hilos verdes te dan un valor y que al medir entre uno de los verdes y los de otro color te da algún valor. Si no para mi es un freno. Por otro lado de los tres restantes si entre los tres te da el mismo valor puede ser un motor trifasico. Pero también por decir si mides  entre negro y azul te da 10 Ohm y entre el negro y marrón también te da 10 Ohm y entre azul y marrón te da 20 Ohm entonces el negro es común y otros dos son para giro.



Pero puede ser también otra cosa. Lo que yo te escribo es lo que yo deduzco

Saludos

EC4AGT

Wojtek

73

ResponderCitar
