Ayuda para colocar torreta en el tejado

  RSS
EA7EQ
Mensajes: 6
9 mayo, 2020 18:27     #347475

Hola buenas, pido ayuda a los entendidos, quiero montar 1 torreta en mi tejado, y no se como empezar, se que es de hormigón la casa. Y yo creo que encima de las tejas no la puedo poder. A ver si alguien me puede echar una mano, fui también a pedir los planos de construcción al ayuntamiento y no los hay, y eso que la casa no tiene más de 35 años.

Eneko

ResponderCitar
EA2AQH
Mensajes: 554
9 mayo, 2020 20:45     #347482

Hola.

¿Qué necesitas realmente, ayuda para montarla, cómo hacer el trabajo de instalación, albañilería?

Por tus preguntas, deduzco que no has hecho lo más importante, que es plantear la instalación, prepararla, calcularla y posteriormente presentarlo a Telecomunicaciones para que lo valide y homologue.



Danos más información, acompáñalo de alguna imagen y seguro que muchos intentarán/intentaremos responderte





73 de Eduardo - EA2AQH



¡¡¡ No olvides visitar mi blog: www.ea2aqh.es !!!

ResponderCitar
EA1CN
Mensajes: 2240
9 mayo, 2020 21:16     #347484

@ea2eng

Esto siempre me recuerda la primera parte de "El Padrino" (por cierto ayer la volvieron a poner en un canal)...

Hola . En efecto, como te dice Eduardo, no das o no tienes más información al respecto. Veamos (dijo un ciego):

- ¿Qué clase de torreta? ¿180 o 360?

- ¿Qué altura piensas poner?

- Olvida el tejado, si tienes que quitar tejas para ir al encofrado, albañilería y permiso comunitario que son zonas comunes, muy serio

- 35 años no son demasiados, localizar arquitecto o constructor o el proyecto en el ayuntamiento, tiene que estar, administrador de la comunidad....

- ¿No hay torreón del ascensor?

- ¿Cómo dices que te llamas? 😮

- etc.



73. Diego

ResponderCitar
EA7EQ
Mensajes: 6
9 mayo, 2020 22:29     #347489

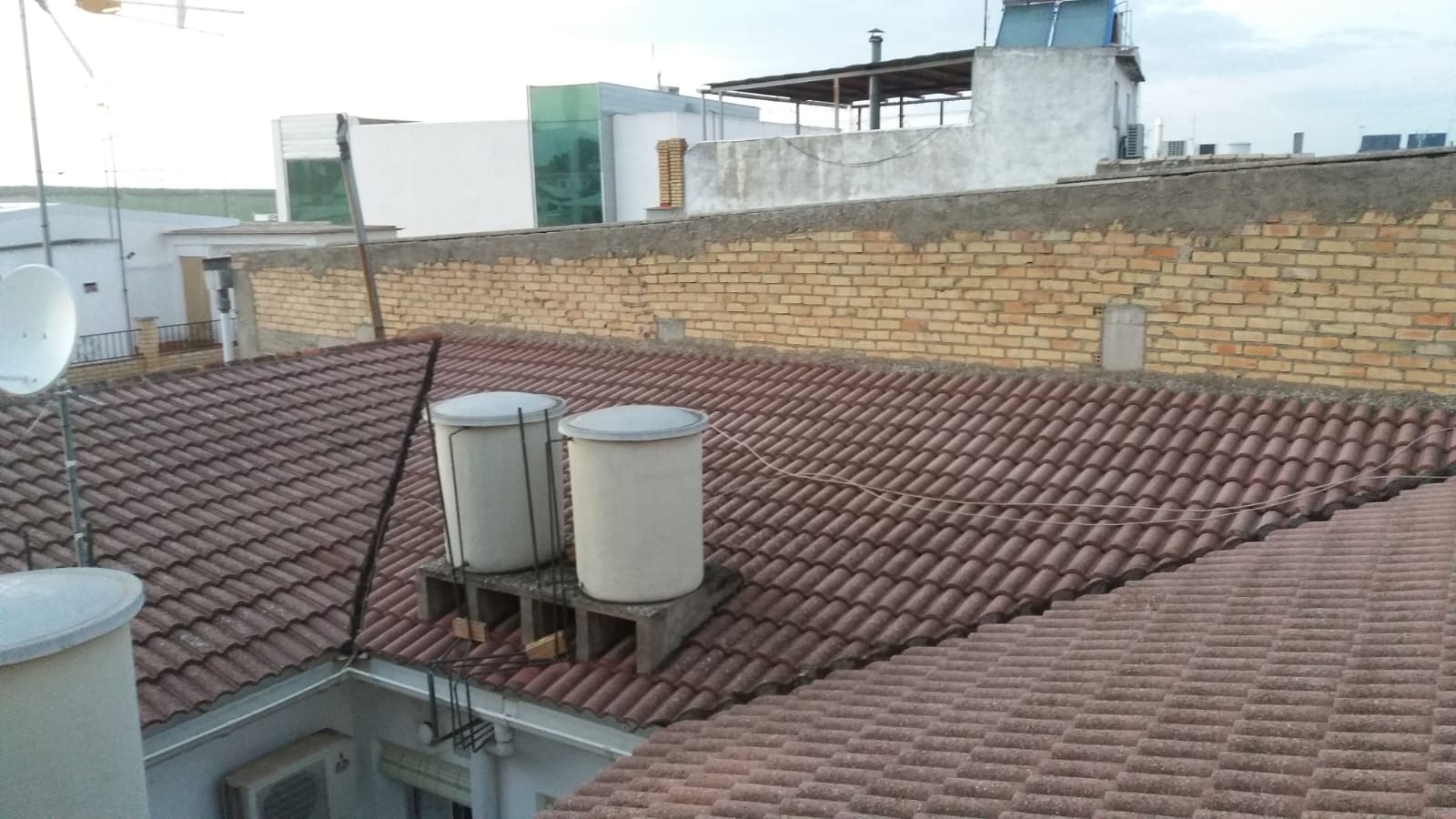

Buenas noches, soy eneko ea2eng /7 en 1 pueblo de Sevilla llamado herrera, yo quiero montar una hexbeam a unos 6 metros d altura, ahí os paso unas fotos de mi tejado

IMG 20181116 WA0017
IMG 20181116 WA0018
IMG 20181116 WA0019
IMG 20181116 WA0020



Eneko

ResponderCitar
EA1CN
Mensajes: 2240
10 mayo, 2020 09:37     #347500

Hola Eneko, pues a ver qué dice Eduardo, pero a la vista de cómo están los depósitos esos, el soporte pues por el estilo, pero en macizo, una cosa seria, vamos. Esos depósitos serán de unos 50 litros,  ¿no? pues hazte una idea de que la torre de 6 m. pesará también, más lo que peses tú subido a ella. El encofrado del techo debe soportar. Quitando las tejas correspondientes y a ver dónde porque no sea el mismo sitio de los depósitos, digo yo. Luego el tema de riostras y eso, aparte.

¿6m de torre no es mucho? ¿No te iría quizás suficiente con un tramo de 3 m. más puntera, 4,5 a 5 m en total?

Otra opción para pensar sería NO ponerla sobre el tejado, sino apoyarla en el patio interior....mmmm....no sé. Tienes que estudiarlo bien.

Si la antena en su diámetro (creo que son unos 6,5 metros o así) sobresale de tu vivienda, tienes que tener permiso del vecino para que sobrevuele su terreno. Te lo exigirán.

Bueno, pues tú mismo lo irás viendo. Y vete buscando instalador también....etc,. etc. etc.

73. Diego

ResponderCitar
EA2AJO
Mensajes: 1371
10 mayo, 2020 10:03     #347504

@ea1cn

Diego de tener una torre de 6m tampoco es más aparatosa que una de 4,5m.



73 y Salud



Juankar - EA2AJO - EA1327URE
EAQRP-122 - - - URE-51622

EGV-40 By EA3GCY =2,5W
Yaesu ft-817ND =5W
Pixie 7,023Mhz =0,8w

ResponderCitar
EA7EQ
Mensajes: 6
10 mayo, 2020 10:10     #347505

En el patio interior no puedo porque tengo a mi izquierda un edificio más alto que el mío y no me entraría la antena, el tejado de ancho mide 8 m así que la hexbeam entra de sobra. Y los depósitos son de 500 L

Eneko

ResponderCitar
EA2AJO
Mensajes: 1371
10 mayo, 2020 10:13     #347507

Eneko, lo primero que tienes que hacer es inspeccionar y buscar en donde tienes las columnas o pilares del edificio y allí justo encima de ellos en el tejado es donde deberías hacer la base de hormigón de la torre, con el fin de asegurarte que el tejado soporte el peso de la instalación más el tuyo muy sobradamente, instalarla en cualquier otro sitio sería menos seguro.



73 y Salud.

Juankar - EA2AJO - EA1327URE
EAQRP-122 - - - URE-51622

EGV-40 By EA3GCY =2,5W
Yaesu ft-817ND =5W
Pixie 7,023Mhz =0,8w

ResponderCitar
EA7EQ
Mensajes: 6
10 mayo, 2020 10:15     #347508

Sin planos debería de abrir el tejado,fui al. Ayuntamiento y me dijeron que no tenían planos, que en esa época no hacía falta presentar proyecto

Eneko

ResponderCitar
EA2AJO
Mensajes: 1371
10 mayo, 2020 10:32     #347510

@ea2eng

Pero dentro de casa se suelen apreciar ya que suelen ser más anchas que la pared y sobresalen algo, es cuestión de fijarse bien y elegir la que más  te convenga.



73 y Salud.



Juankar - EA2AJO - EA1327URE
EAQRP-122 - - - URE-51622

EGV-40 By EA3GCY =2,5W
Yaesu ft-817ND =5W
Pixie 7,023Mhz =0,8w

ResponderCitar
EA2AQH
Mensajes: 554
10 mayo, 2020 13:31     #347528

Hola.

Sin saber cómo es el tejado es muy difícil estimar cuánto puede soportar ya que puede ser macizo o bien con bovedilla, ni tampoco el grosor.... también es posible que sea un zuncho... Normalmente, las partes "perimetrales" del tejado suelen diseñarse para sustentar una planta más de edificio sobre ellas, es lo que se conocen como "zunchos perimetrales". En todo caso, lo ideal es buscar una viga o muro de carga y plantar la torre en ese punto.



Para calcular la carga vertical, o sea el peso de la torre, no basta con sumar el peso de todos los elementos sino que hay que añadir la tensión vertical de las riostras en las peores condiciones posibles. Como esto implica cálculos de trigonometría y dominar los cálculos de las tensiones y cargas al viento, hay otro método más sencillo. Éste es aproximado puedo puede servir para hacer una "estimación". Consiste en sumar el peso de todos los elementos (torre, mástil, anclajes, antenas, ...) añadirle el peso de un operario con herramientas, o sea, 100 kg más y a este resultado, añadirle un margen de seguridad del 100%, o sea, multiplicarlo por dos.



73 de Eduardo - EA2AQH



¡¡¡ No olvides visitar mi blog: www.ea2aqh.es !!!

ResponderCitar
  EA1CN y EA2AJO me gusta
EA2AW
Mensajes: 607
10 mayo, 2020 13:34     #347529

Te recomiendo que busques en Internet gráficos de radiación de esa antena ( y de otras)  a diferentes alturas y luego medites.

Saludos



Saludos, Martin
Si cambias la forma en que miras las cosas,
las cosas que miras cambian

ResponderCitar
EA7EQ
Mensajes: 6
10 mayo, 2020 14:15     #347530

Ya tengo en posesión esa antena, y estoy muy contento con ella, no me gustaría cambiar.

Eneko

ResponderCitar
EA1CN
Mensajes: 2240
10 mayo, 2020 14:24     #347532

Hola de nuevo. Bueno, un par de cosas.

Ya ves que Eduardo (y un poco yo) te hemos puesto sobre aviso de lo serio que es eso. Ya entiendo que la altura de la torre se estima por el edificio que tienes al lado. Bien, piensa en todo ello, pedazo de torre de alta, más riostras, peana, etc. Donde apoye la torre ha de ser muy  muy serio y, como dice Eduardo, donde se sujeten las riostras (cables de acero) también muy serio. Echa un vistazo a los catálogos de Televes (Torres) para que te hagas una idea de como va el tinglado. Y piensa muy seriamente donde apoya eso. E, insisto y las sujeciones de las riostras en los muros, muy serio, que te viene un día un viento de putamadre y la que se lía es de órdago.

Y, por favor, edita tu perfil y en la firma pon tu nombre para que aparezca siempre en tus posts.

Bien, por mi parte, es todo. Mucha suerte y adelante.

73. Diego

ResponderCitar
  EA2AQH me gusta
EA4SE
Mensajes: 2034
10 mayo, 2020 18:24     #347544

Todo tiene solucion en esta vida menos la muerteeee 🙄

73, Alvaro

ResponderCitar
EA3IO
Mensajes: 744
10 mayo, 2020 20:48     #347556

Según veo,

Ya te lo han dicho:

Buscar columnas de carga, para que la base de la torre este allí.

Seguramente en Telecos te vana pedir toda la parafernalia de cálculos de estructura. Sería bueno contactar con un ingeniero en esto, especialmente si la torre tes 360, ya que tiene un peso específico grande.

Lo suyo es hacer una base como se ve en los depósitos, ENCIMA DE UNA COLUMNA DE CARGA, desmontando tejas(no queda otra), y yendo a buscar la estructura metálica del edificio(dentro del hormigon de la obra), donde soldar las religas de acero que irán dentro del cubo de hormigón (H75, siempre) y que irán además cogidos a los espárragos (siempre de inox) que sujetarán la base, que se encofrará todo con el hormigón, dejando una base resistente, y sobre un pilar de carga.

Para los vientos, te recomiendo, (si es 360, sobretodo), agujero y varilla roscada de inox de 15mm, terminada en una argolla roscable. Relleno de taco químico del bueno 1000Kg de tracción. Ahí los vientos, De cable de acero de alta tensión(mecánica), con tensores y demás elementos de inox. Así te olvidas del óxido.

Y te quedará una torre "chipendilerendi"......

Claro, todo esto requerirá cálculos de arquitecto/ingeniero en estructuras(mejor este último). Así además de contentar a la administración, dejas contentos a la comunidad, y al seguro...



ResponderCitar
  EA2AJO me gusta
EB3FIS
Mensajes: 48
7 junio, 2020 18:05     #348774

Hola,  casi ya te han dado mucha info. ten en cuenta de buscar una columna de carga central del edificio ya que la antena una vez montada

no debería salir del edificio. todos los constructores presentan al ayuntamiento el proyecto de construcción donde esta todo detallado del edificioy el ayuntamiento si lo pides con la referencia catastral del edificio te darán copia, cada ayuntamiento al cabo de x años lo guardan en el registro histórico municipal. si no sabes la referencia catastral puedes entrar en la web del catastro, localizas tu edificio en el mapa y aparece dibujada la finca con el numero de finca, en las opciones puedes ver la referencia catastral del edificio.



ResponderCitar
EA4FWU
Mensajes: 21
8 junio, 2020 01:09     #348799

Hola Eneko, como yo estoy en fase de memoria, mi recomendación es otra. En primer lugar date una leída al REAL DECRETO 2623/1986 lo puedes encontrar en el apartado de legislación https://www.ure.es/legislacion-y-reglamentacion/ o puedes ir al BOE. Si lo has hecho ya, me alegro por ti, yo empece al revés y al final me tocó trabajar 2 veces con la memoria.



Veo que en las fotos que aportas tienes una antena de TV y Satélite, así que puede que eso te haga replantear tu proyecto para mantener una distancia de unos 3 metros (artículo 13). Como ya te han comentado los compañeros si la antena “invade” la propiedad de tu vecino (artículo 15) pues te va a plantear más “retos” con la JPIT.

Una vez que hayas revisado toda la parte “legislativa” tendrás más fácil saber que puedes y que no puedes hacer. Y entonces pasar a la parte técnica de la instalación. Como bien han dicho los compañeros tienes 2 temas importantes a tratar:

1) cálculos de vientos, pesos, riostras, momento flector y demás, te recomiendo que algún compi con experiencia de tu SL te ayude, o que busques en el archivo de los números de hace 2 años de revista Radioaficionados, un compañero público muy buenos artículos que te ayudarán con esta tarea.

2) Calculo de estructuras, como tu bien has intentado, el ayuntamiento debería tener los planos, pero si no es el caso, ya te han dado pistas. Busca muros de carga o sigue “el hilo” de donde están instalados esos depósitos de agua y así podrás buscar una buena base para la torreta. Pero ten en cuenta que con la altura que planteas puedes tener 2 retos, a) la legislación municipal urbanística que limite la altura de las antenas (otra ley más a leer), y b) el número de vientos que tendrán que instalar y cual será la distancia de estos y a que puntos de la estructura los asegurarás.



Importante, busca un instalador que a ser posible sea radioaficionado. Seguro que te ayudará mucho en buscar la ubicación y en como presentar la memoria a tu JPIT, cada una tiene sus “pequeños matices”, y es bueno saber donde proporcionar más detalles para evitar el ir y venir de las subsanaciones.



Si necesitas ayuda con la memoria, los cálculos o lo que sea, ya nos contarás por aquí



73, Un saludo, suerte y paciencia.

Israel R.F.

ResponderCitar
  EA4GTF me gusta
EA4S
 EA4S
Mensajes: 2426
8 junio, 2020 06:51     #348801

Buenos días.

Creo que ya tienes suficiente información para diseñar el proyecto, ahora toca soluciones. Más importante que la mocheta de hormigón que va a ser la base donde va a ir la torreta son los anclajes de los vientos, pues en definitiva son los que sujetan la torreta. Si vas a poner una hexbeam en una torreta de dos tramos y puntera yo te preparo la memoria a presentar en Teleco, pues es lo que tengo yo y por lo tanto los cálculos son los mismos. Mi correo es EA4RE@hotmail.com.
Saludos.

Jose, EA4S.

No confundas mi personalidad con mi actitud.
Mi personalidad es quien soy yo, mi actitud depende de quien seas tú.

ResponderCitar
  EA1C y EA8RM me gusta
