Antena Butternut HF9V -KIT PARA 160-

#405193 - 14 septiembre, 2025 09:20

Hola

He visto el nuevo Kits Butternut TBR-160X para la banda de 160 metros, precio aproximado $321 o 319,00 € en rf-market.fr

la mejora es que han puesto dos condensadores mas en la base, siendo el total de 4 condensadores

Este conjunto se instala en la base de las antenas Butternut para operar a 160 metros. El diseño incorpora cuatro condensadores más grandes montados entre dos placas de aluminio. Estas nuevas placas de condensadores actúan como disipadores de calor para reducir la deriva de frecuencia cuando los componentes se calientan bajo la potencia de RF y las condiciones ambientales.

El TBR-160X funciona como una reactancia inductiva en serie con el punto de alimentación de la antena, cargando la estructura de la antena para que resuene en la banda de 160 metros. En las bandas superiores, el TBR-160X produce valores decrecientes de reactancia capacitiva, lo que eleva la frecuencia de resonancia (en 300-400 kHz) en 80 y 40 metros. Por encima de 7 MHz, esta desintonización es insignificante y la antena puede ajustarse en todas las bandas para compensar, según sea necesario. En general, la única concesión que se debe aceptar para operar a 160 metros es reducir el ancho de banda de ROE en 80 metros y, en menor medida, en 40 metros con la antena HF2V/6V/9V. Un ancho de banda de ROE del TBR-160X de 2:1 o menos en 160 metros dependerá en gran medida de la eficiencia del sistema de tierra utilizado con la antena; 10 kHz es un valor típico con un sistema de tierra de regular a bueno y una antena relativamente corta como la HF6V/9V. Con la HF2V más larga, especialmente si se utilizan cables "paraguas" de carga superior, se pueden alcanzar anchos de banda de ROE de 15 a 35 kHz entre puntos 2:1. Incluso si se pueden alcanzar mayores anchos de banda con sistemas de tierra más deficientes y con mayor pérdida, el rendimiento se vería afectado. Siempre se deben utilizar los mejores sistemas de tierra posibles con antenas con carga eléctricamente corta.

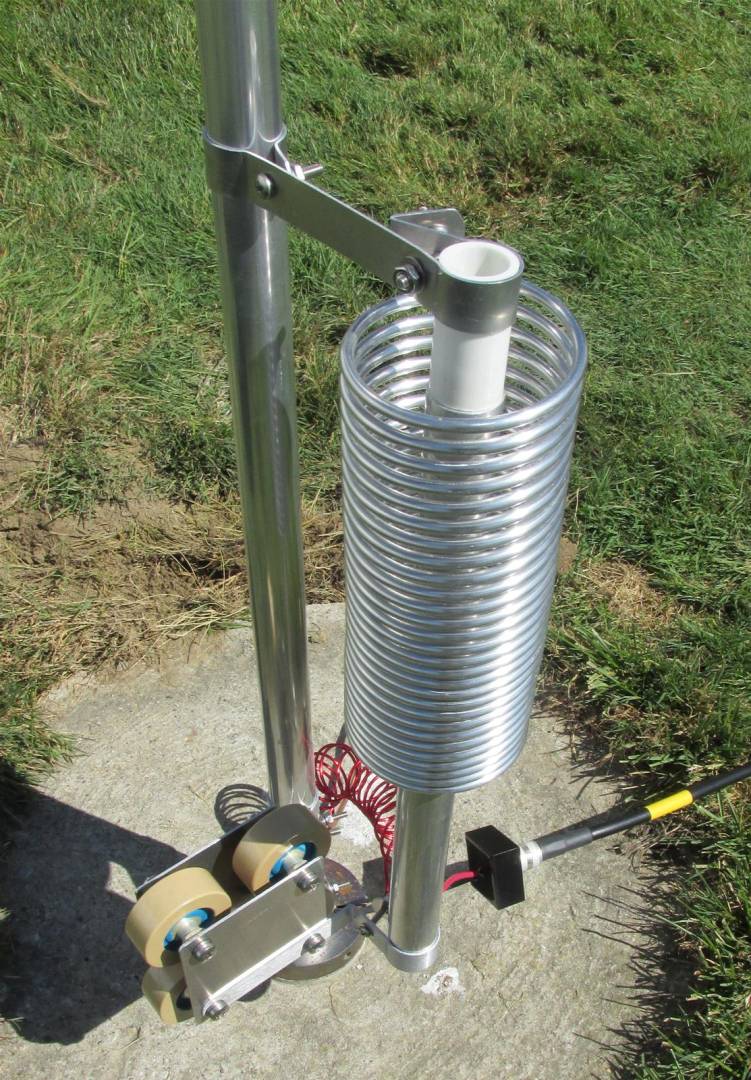

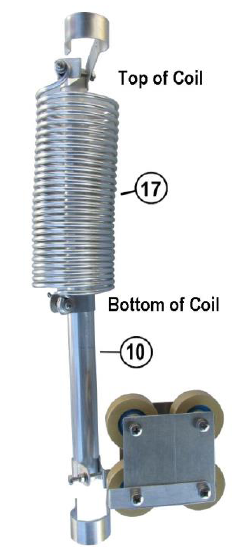

El kit complementario Butternut de 160 metros BUT-TBR-160X está diseñado específicamente para los modelos verticales de HF Butternut HF9V, HF6V y HF2V. Se trata de un circuito sintonizado en paralelo que consta de una bobina y cuatro condensadores de RF de alto voltaje con placas de montaje, soportes y abrazaderas personalizados. Este conjunto se instala en la base de las antenas verticales de HF BUTTERNUT® para operar en 160 metros. Este nuevo diseño de DX Engineering incorpora cuatro condensadores más grandes montados entre dos placas de aluminio. Estas nuevas placas de condensadores actúan como disipadores de calor para reducir la deriva de frecuencia cuando los componentes se calientan bajo la potencia de RF y las condiciones ambientales. La potencia máxima recomendada a 160 metros es de 1000 W PEP en SSB, 500 W en CW y 150 W en digital (FT8, FT4, RTTY, etc.).
·
NOTAS IMPORTANTES
: Su antena vertical Butternut debe estar correctamente sintonizada en todas las bandas ANTES de instalar este kit de 160 metros. Un sistema radial de alta calidad es fundamental para un rendimiento razonable en todas las bandas, especialmente en la de 160 metros. Debido al efecto del kit de 160 metros instalado, será necesario resintonizar las demás bandas y ajustar significativamente la bobina de derivación original.
• El ancho de banda de ROE en 160 metros es muy estrecho. Al sintonizar la antena con un analizador conectado al cable coaxial de la sección de adaptación de antena, seleccione la frecuencia EXACTA que desee. NO utilice ningún sintonizador de antena para operar en una frecuencia fuera de resonancia con una ROE superior a 2:1. No es posible usar un sintonizador de antena debido a que se trata de una combinación de inductor y condensador de antena de muy alta Q que no tolera el sobrecalentamiento.

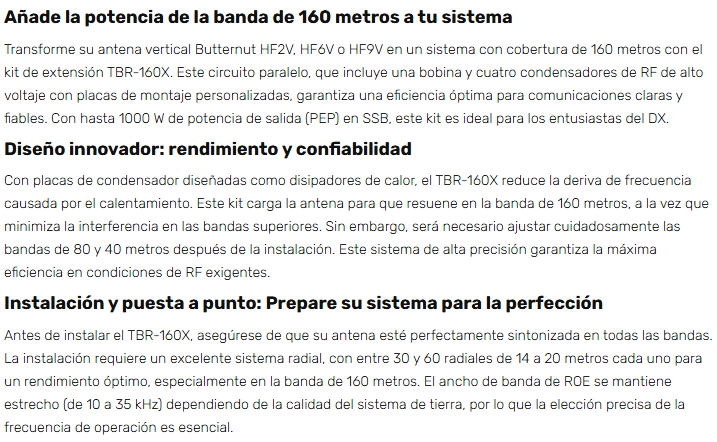

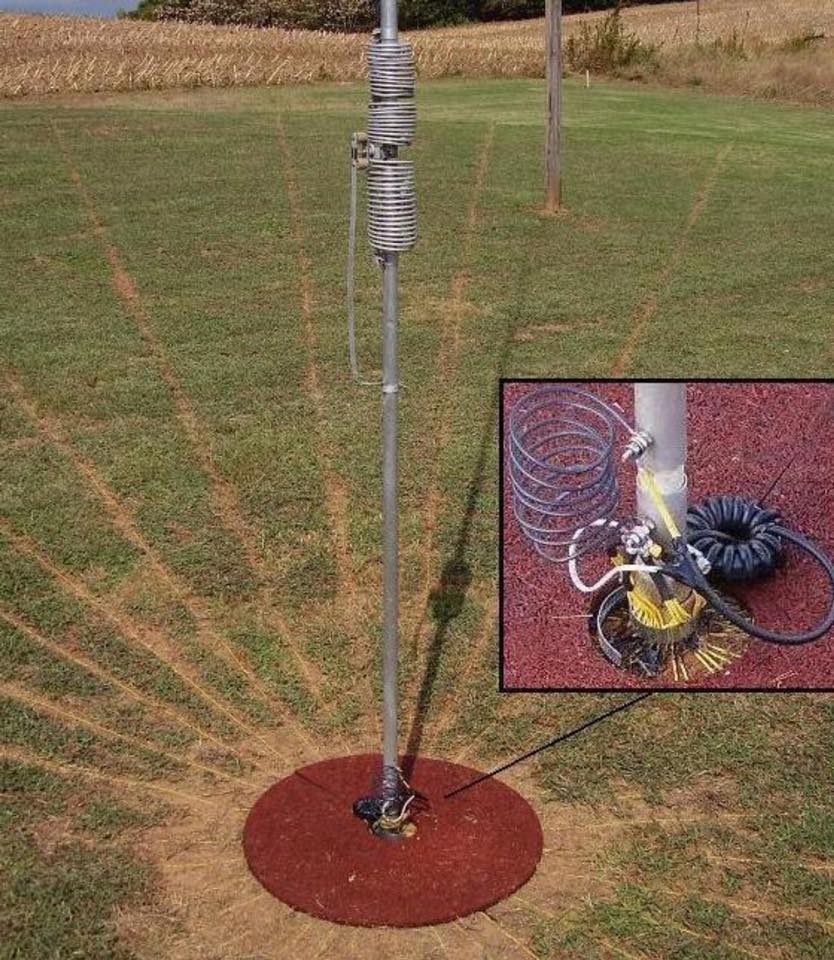

• Se debe evitar la sintonización prolongada a niveles de potencia máximos. Exceder estos niveles puede dañar la antena, el amplificador o el transceptor. Dado que las antenas verticales Butternut son antenas muy cortas para 160 metros, no se debe esperar un rendimiento de antena de tamaño completo. Un componente crítico de este tipo de sistema de antena es un sistema radial de alta calidad. Se requieren de 30 a 60 o más radiales de 45 a 65 pies cada uno. Incluso en el mejor de los casos, el ancho de banda será muy estrecho, por lo que al sintonizar a 160 metros, deberá determinar qué frecuencia de la banda desea utilizar.

· VER MANUAL EN ESPAÑOL Butternut HF2V

· Manual

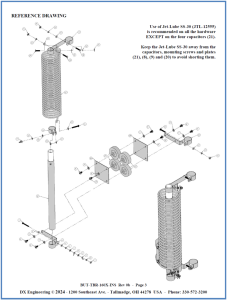

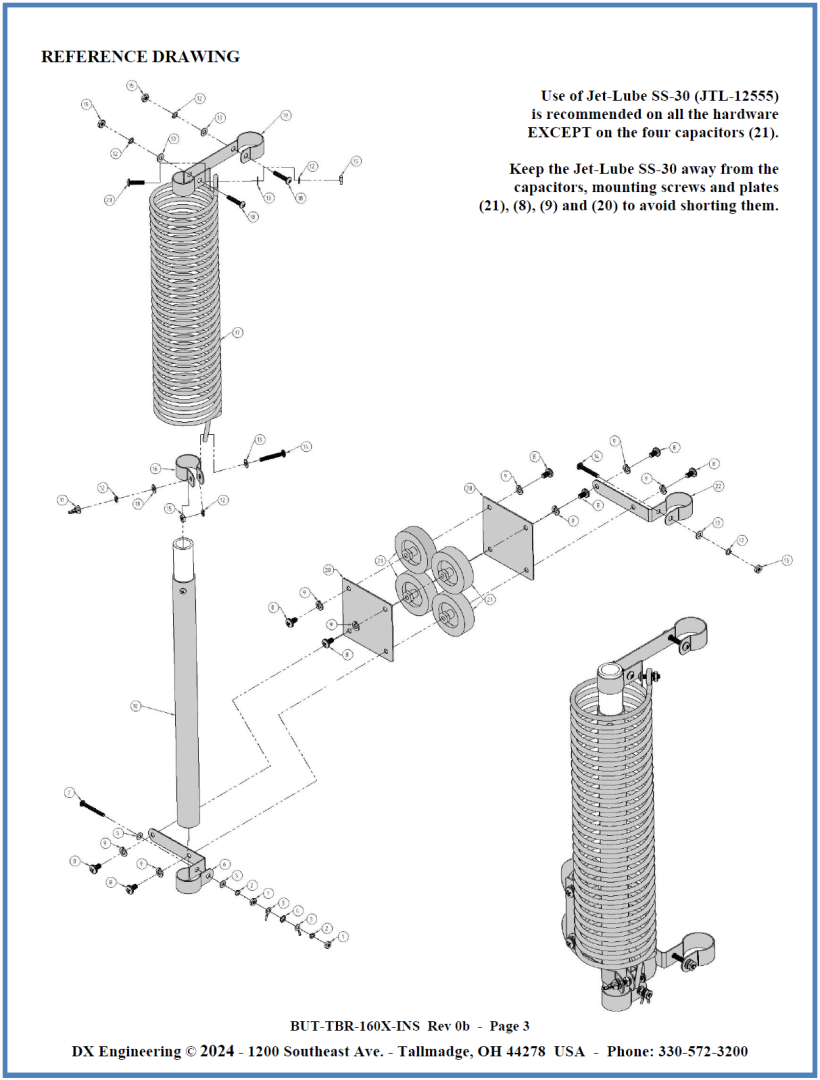

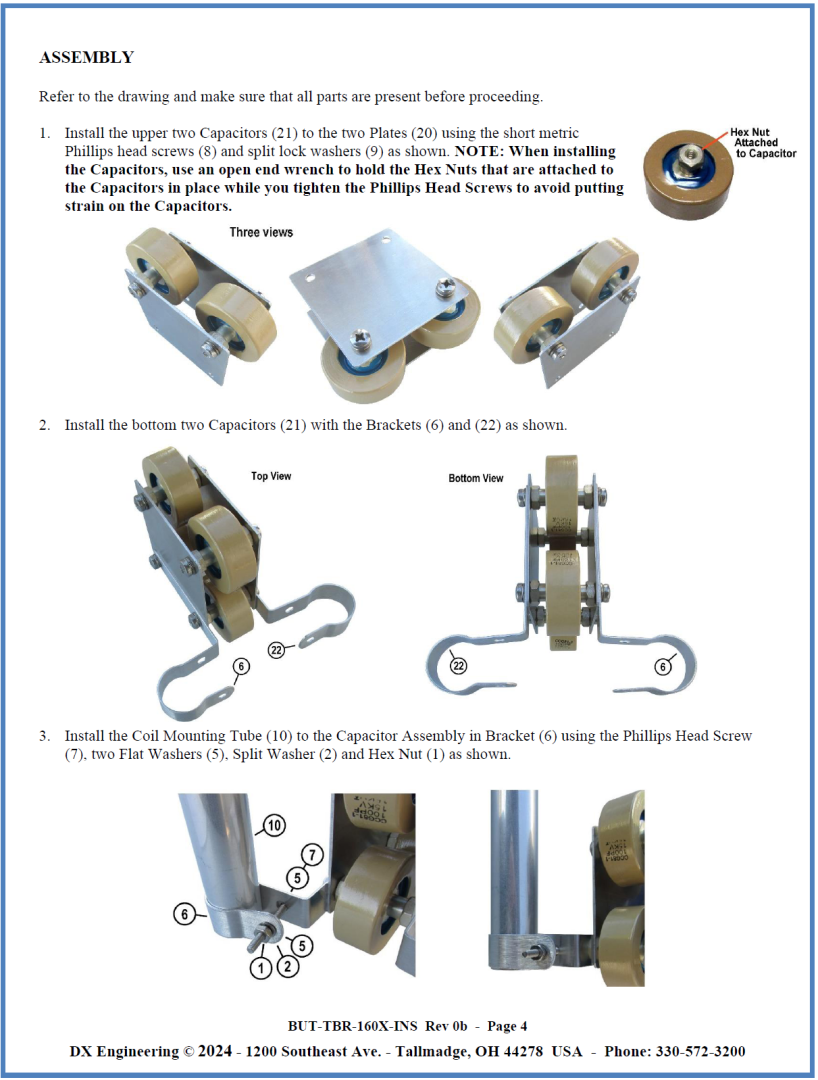

but-tbr-160x_yc_compressed.pdf

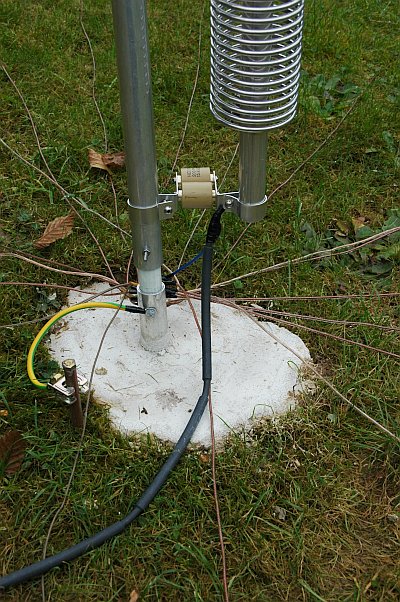

· Butternut HF-2V por DK3WN
