Antena Butternut HF9V -KIT PARA 160-

Se me olvidó. si a un bucle le acercamos mucho al suelo, hemos de tener en cuenta que disminuimos su impedancia, por lo que sus ajustes serian otros
Ramón ea4na

Hola, pues yo para trabajar en 160m tengo uno de ellos y una slooper. Y me gusta mas el rendimiento de la butternut.

En mi caso está instalada en el suelo, sin radiales y como tierra tengo una piqueta de dos metros clavada en el suelo y unos aspersores de riego. En cuanto se moja, e incluso inunda, toda la zona de unos 10x10m mas o menos, el cambio en su rendimiento es muy grande. El ruido desaparece cas por completo y oigo a las estaciones que no oia con la tierra mojada.

No se si es un buen invento o no, pero la verdad es que estoy satisfecho con su comportamiento.

No se si te servira de algo, pero ahí está mi comentario.

Saludos a todos,

Ramon.

Hola a todos, retomando el tema del kit para 160 después de tanto tiempo, hay algo que no tengo claro y mi pregunta es la siguiente: Poniendo el sombrero capacitivo, es decir los los 4 hilos de 2,75, ¿ES NECESARIO PONER ADEMAS EL KIT TRB160?. Mi intención es ponerlo en una HF2, ya que en la HF9 parece que afectaría a las otras bandas. Saludos Paco ea5em.

Hola,

Por su puesto que si. Una cosa no tiene que ver con la otra.

El kit TRB-160 es un conjunto resonador compuesto por una bobina y dos condensadores para hacer que esa antena resuene en esa banda.

El sombrero capacitivo solo es "un truco" para alargar electricamente una antena. El efecto es que la vertical "parece" ser mas larga de lo que es fisicamente, lo cual redunda en un aumento de rendimiento en las bandas bajas (80 y 160m) ademas de un aumento del ancho de banda (en 40m empeora el rendimiento pues ya se pasa de longitud para esta banda).

73, Maximo - EA1DDO.

Si, el sombrero solo te ayuda con el ancho de banda pero sin el KIT no transmites en condiciones.

Aun asi esta antena te ira bien para transmision, pero para recepcion has de usar otra cosa. Un LOOP es una buena idea.

Saludos
Luis,EA1NT

Estupendo, aclaradas mis dudas. La idea es poner una hf2 con el kit de 160, pero dejar también la hf9 que tengo instalada. Saludos y gacias a los dos. Paco ea5em.

Esa configuracion es buena e incluso puedes mejorarla quitando "con los puentes que trae" espiras en 40 de manera que la antena funcionara correctamente en 80 y 160.

Eso si, mi consejo de la antena de recepcion separada te ayudara mucho.

Saludos
Luis,EA1NT

Bueno, entiendo que lo de separada te refieres de la otra antena que dejo puesta. Quiero tener las dos y no tengo posibilidad de separarlas mucho; ahora mismo al lado de la hf9 tengo una pequeña torreta con la antena de 2 metros, y en su lugar quiero poner la hf2. Lo que me dices de la bobina de 40 es interesante, yo había apensado incluso en la posibilidad de quitarla. No he visto ninguna de cerca, por lo que no entiendo lo de los puentes, pero por falta de pruebas no va a quedar. Saludos Paco

Hola

En la Web de F8DZY expone una Antena Vertical HF3B 40m/80m/160m fabrication IT9ZMX
de 13 metros de altura... mas informacion en EHAM, HL2UOK
Precio aproximado 320.00 euros a it9zmx@libero.it

Es similar a la Antena Butternut HF2V, añadiendo la banda de 160 m

Mas información de radiales en F1UVN

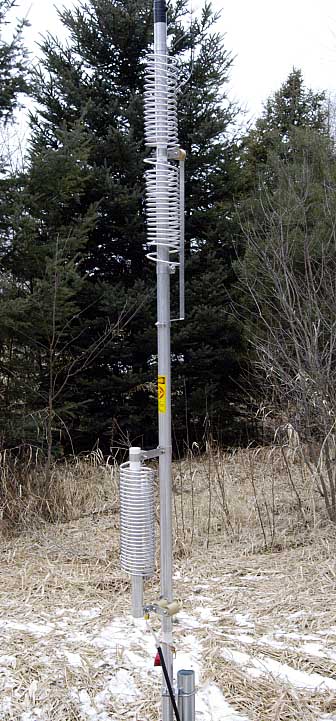

[img size=550] [/img]
Foto1

---
[img size=450] [/img]
Foto 2

---

Radiales
---

---

Saludos.

Hola

• Necesito un esquema eléctrico de la antena Butternut HF2V con 160m ...

• Alguien a medido o sabe los Microhenrio (µH) que tiene la bobina helicoidal al aire, (de aluminio)

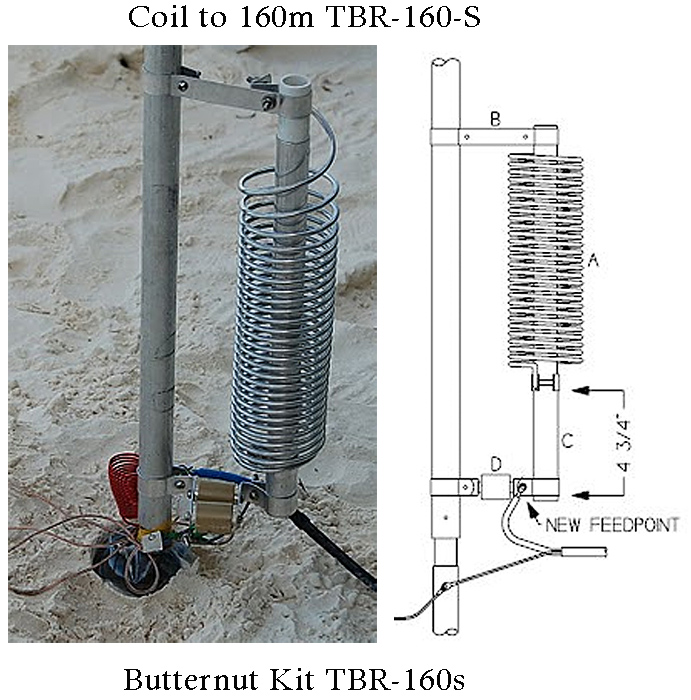

modelo "TBR-160s" del kit resonador de 160m, es un circuito paralelo sintonizado que se conecta a la base de la antena vertical Butternut HF2V, HF6V, HF9V o otra antena vertical similar...
Ver la [url= http://http://www.flickr.com/photos/csete/6407520443/in/set-72157625653234844/ ]imagen 1[/url],

- Resumen del KIT para 160m BUTTERNUT TBR160S (TOP BAND RESONATOR 160 METER KIT)
• 2 condensador de 200 pF / 15 KV, conectados en paralelo (400 pF)
• 1 bobina de carga deslizante (para cambiar la impedancia de la bobina) y ajustar su frecuencia
• La bobina tiene 28 vueltas con un diámetro exterior de 9 cm, el cables es de 5 mm de diametro.
• Desconozco la longitud de la bobina, encogida puede ser de 27 cm o estirada puede ser de 42 cm
• Dicen que el ancho de banda en 160m es estrecho de 20 KHz. (se puede poner en 1.843 MHz)

• Parece ser que el condensador tienen un coeficiente de temperatura N-750, lo que significa que su valor cambia a medida que se calientan, desplazando la frecuencia de resonancia 15 KHz (dato a tener encuenta)

• Al poner el kit de 160m se eleva ligeramente la frecuencia de resonancia en 80 y 40 metros (entre 300 a 400 KHz), reduciendo su ancho de banda, por ello hay que reajustar esas bandas de 80 y 40m

• Alguno no aconsejan poner la bobina pequeña, situada entre la antena y la malla (radiales o tierra), y si recomiendan poner un bobina de un valor más alto...

· El ancho de banda en 80m es de 55 kHz
· El ancho de banda en 40m es inferior a <2:1 de ROE en toda la banda
· Altura total de la antena 9,8 metros

Foto-1

- - -

- - -

Foto-2

- - -

foto-4

:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

Web Relacionada:

· DK2WN Meine Antennen - HF2V
· OZ9AEC Butternut HF2V check 2011
· IC8POF Butternut HF2V Ground Plane antenna Hints + 160mt kit
· DL7JV Ajustes antena HF2V

- VIEJO KIT TBR-160-HD para HV5x
- HY-GAIN KIT-160-88 160 Meter Add on kit for Dx-88 Vertical Antenna

73

hola yo tengo el kit tbr y funcionaba pero tiene sus defectos el primordial el ancho de banda el segundo los condensadores,no le apliques mucha potencia por que los torras y varian sus valores y suelen cascarse. yo al final y con la ayuda de un amigo clavamos en el suelo una estaca y encima de ella pusimos un tubo de pvc y encima el kit con 23mts y pico de hilo vamos 1/4 de onda para 80mts y debo reconocer que pirula ya que en 160mts tengo un ancho de banda desde 1823 hasta 1857mhz. En 80mts va desde 3680 hasta poco mas de 3800mhz yo con 100w en 160 he contactado con canada,cabo verde,estados unidos esto varias veces con 100w aunque no es cada dia aconsejo sustituir los condensadores por cable rg213 cada metro son unos 100pF para que aguante un poco de potencia si solo vas a utilizar los 100w vas sobrado salu2

Hola muy buenas. Estoy intentando ajustar la butternut con el kit de 160m y no hay forma. Obtengo valores de ROE que se encuentran en 2120 MHz cercanos a 3 pero con muchísima potencia disipada, es decir que las agujas cruzadas del medidor lo hacen casi arriba del todo.
La antena tiene puesto 35 radiales de los cuales 9 miden 40 metros aproximadament.

La tengo montada tal y como dice el manual respetando la distancia del último elemento y la distancia que dice el kit de 160m entre la abrazaderas. Según el manual debería seguir comprimiendo el muelle.

Mi pregunta: Pero ¿las espiras del muelle de 160 m se pueden tocar entre sí?
A ver si alguien que la tenga o la haya tenido me puede comentar. Muchas gracias.

Un saludo.

Carlos EA7HLU.

Hola,

Yo lo hice en su día, pero no recuerdo todos los detalles.
Lo que si recuerdo es que hay que sacar la bobina que va abajo de todo, esa pequeña que une el radiante con la masa de su base.

Luego ajustar.

Los radiales también influyen mucho, tanto en el ajuste como en el rendimiento, ya que afectan a la impedancia directamente.

Por otro lado, en mi caso, tuve que re-ajustar 40 y 80m después de añadir 160m.

A todo esto, no, las espiras no deben de tocarse.

73, Máximo - EA1DDO

Muchas gracias Máximo. Comentarte que la bobinita roja/naranja la tengo quitada y el vivo alimentado al extremo del condensador que forma parte del kit de 160 m y la malla al tubo de abajo que está a continuación del tubo de fibra y con ella la toma de tierra y los radiales. En fin será cuestión de echarle horas y prueba aquí prueba allá.

Muchas gracias.
73 Carlos EA7HLU.

Probablemente yo miraría los condensadores que lleva el kit puede que se hayan roto salu2

Enviado desde mi U8650 usando Tapatalk

también lo he pensado pero on antena de segunda mano y el vendedor dice que está bien x lo k pienso k los condensadores están bien. Seguiré intentando ajustarla.
Muchad graciad.

Veo que estas antenas dan mucho para experimentar.
Yo tengo una HF2V y viendo que el kit de 160 tiene muchos inconvenientes se me ha ocurrido una modificación para que funcione en 160.
Qué ocurriría si en la punta le añadimos un cable a modo de L invertida para que resuene en 160.
¿Alguien lo ha probado?
Ya sé que dejaría de funcionar en 40 y 80 pero podría ser una solución de un fin de semana para hacer un contest de 160. ¿no?

Saludos
Jaume-EA3DW

yo la tengo asi una pica en el suelo,un trozo de tubo de pvc para aislar la pica de la bobina y 23mts y pico de hilo pasado por una rama de un pino y buala tengo una bibandda de 80 y 160 mts y la verdad con 100 w en 160mts tengo canada,usa,caboverde y unos cuantos mas en 160mts claro que con esa potencia no es cada dia es a base de insistir y en 80 mts hace 2 semanas cayo sin problemas puerto rico salu2

Hola

¿Alguien a sustituido los 2 condensador de 200 pF / 15 KV, conectados en paralelo (400 pF) y a puesto otros con mas KV?.

En la revista Funkamateur se publicó un sistema de ajuste con un condensador fijo de 150 pF y un condensador de vacío para poder ajustar el rango de 160.

jon, ea2sn

P.D. Según se lee en los foros, los condensadores originales derivan mucho al aplicar potencia porque se calientan bastante.
