Conesion de un TL922 aun FT990.

Mira en este mismo foro. el 18-Feb-2014 de EA3KP, trata sobre el ALC. Con los equipos Kenwood no hay problema, pero con otras marcas... consulta. Tendrás que colocar seguramente un relé entre el TL y el TX. José Luis

Buenos días.

No conozco el FT990 pero la salida trasera RCA EXT SPKR es para conectar un ALTAVOZ EXTERNO. No debes conectarlo ahí.

He dado una ojeada al manual que he buscado en internet. Te adjunto imagenes de las partes de manual donde te explica como hacerlo. Espero que te sean de utilidad.

Saludos.

EC3A, Fernando.

Cuidado Alejandro.

Lee esto:

http://www.ea3yk.com/spa/item/ART00133.html

Hola,

en efecto, es una buena observación , hay que ir con cuidado . En la imagen de la página 23 y en la página 11 que he adjuntado se indica como configurar el equipo para usar un relé interno del equipo que permita manejar tensiones y corrientes del tipo que pueden aparecer en las bornas de conexión del TL-922.  En la mayoria de lineales que son ya antiguos debe tenerse esa precaución.

Saludos.

EC3A, Fernando.

Hola Alejandro, te he mandado un privado (no hay ningún problema en la conexión).

Hooola buenas.

Hace como..   27 años,  conecte un Ft 817ND,

A un  KENWOOD  TL920..

Con sus 5W , conmutaba a traves de un rele, de  12 v  desde la  salida posterior del Ft 817, al conector rele del amplificador.

Resultado de 95 w a 85 w en las bandas de 80 a 10m

 Siempre es mejor aislar, al peque,   del  grandote .

Publicado por: EA4AS

↑

 Siempre es mejor aislar, al peque,   del  grandote .

Completamente de acuerdo!!!!

Publicado por: EA4DS

↑

tengo un TL922 y quisiera trabajarlo con un FT990 tiene un enchufe RCA en la trasera EXT SPKR pero no se si es corecto hacer la escitacion desde ese enchufe si alguna puede echar una mano gracias.

Cualquier amplificador necesita:

.- 220V (o 110V según el país) de alimentación.

.- Coaxiales de entrada desde la radio  y salida hacia la antena.

.- Señal de PTT para Tx.

Esas son las tres cosas mínimas que necesita un amplificador para funcionar correctamente. A mayores se le puede añadir cable con señal de bandas, ALC, serie, LAN, etc.

Los dos primeros no tienen duda, los 220V y los coaxiales.

Pero el tema del PTT es donde, por seguridad, siempre se intercala un relé. Con la radio activas un relé a 12V, y ese relé a su vez es el que conmuta el ampli.

Ah, bueno, hay que mirar el manual de la radio y ver donde se conecta cada cosa, pero veo que ya se ha hecho.

73, Máximo EA1DDO

Por cierto, para los que no quieren o pueden andar soldando cables... Ya venden unas cajitas listas a usar, para eso del relé del PTT.

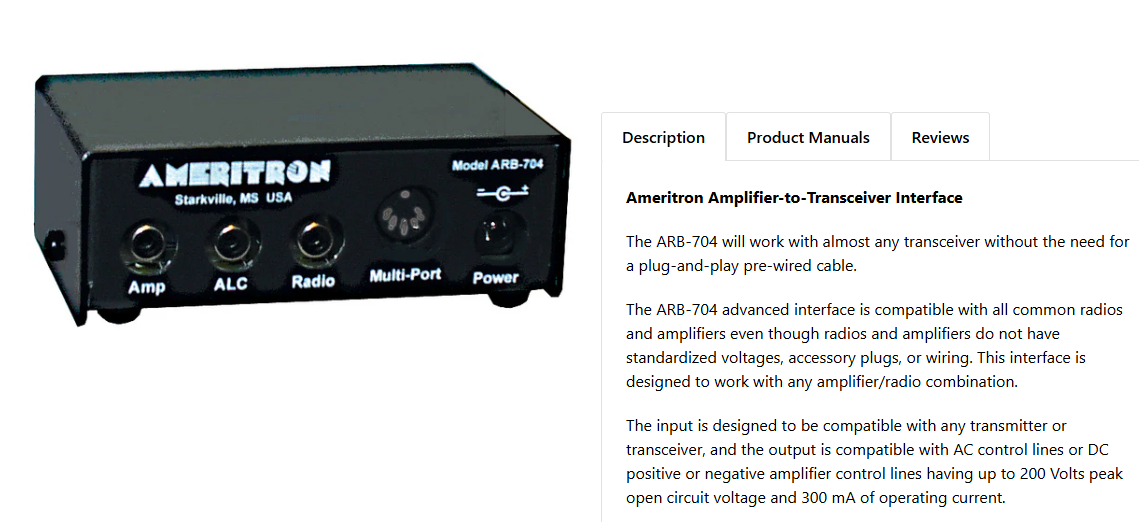

Por ejemplo la Ameritron ARB-704;

No es más que un relé metido en una caja, con unos conectores, pero a algunos les gusta la idea.

La opción de @ea1ddo es muy buena pero para los del "si, pero....", pueden comprar relés por Ali o Amz que se suelen usar el proyectos de Arduino y también los hay a 12v que "te hacen el apaño" y sueldas menos.

Además, de esta forma puedes multiplezar la salida SEND de tu equipo sinusas un relé de 2 circuitos y usar esa señal para otros cacharros, como un cancelador de ruido, por ejemplo, además del amplificador .

Publicado por: EA3FNM

↑

La opción de @ea1ddo es muy buena

Es lo que venden para los que quieren todo listo para enchufar, sin tener que hacer nada/mucho.

pero para los del "si, pero....", pueden comprar relés por Ali o Amz que se suelen usar el proyectos de Arduino y también los hay a 12v que "te hacen el apaño" y sueldas menos.

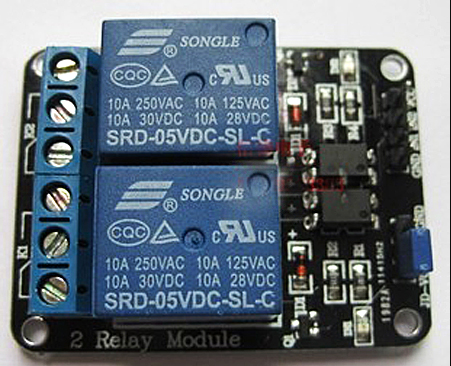

Efectivamente, en vez de comprar el relé suelto, se puede comprar una de esas placas que vienen ya preparadas. Las hay desde un solo relé hasta 32 o más, y son muy asequibles, con los terminales listos para poner unos cables y unos conectores, lo metes en una caja, y listo.

73, Máximo EA1DDO

Y desde luego no hay Que asustarse si ves en tu medidor SWR un pico de subida justo al apretar el PTT..Ya Q tu radio se quedo sin ANT. Casi 1/2 segundo,  +  o - El tiempo  Que tarda en enclavarse los 3 reles (Rele radio+Rele nodriza+Rele ampli) Hay Q Procura mantener la boca cerrada ese 1/2 segundo antes de apretar el PTT ...Por suerte las radios nuevas ya vienen con ese retardo en el menú ..Al menos en mi 7300..Solo es un pequeño apunte mas, a este tema, tantas veces comentado ..Buen verano..Guyss..!!

Haaa..No subestimeis el diodo del relé..Me costo un viaje a Valencia,para reparar el rele "reed" de mi viejo 7400..Por no poner ese dichoso diodo

73..

Luis>5BR€

Buenos días a todos, aprovecho la consulta del compañero, en mi caso conectaré una Yaesu FT 7100 a un Ameritrón Al811h (Relay: keys amplifier when grounded. Sources +12 VDC open circuit and supplies 100mA when grounded) No sé si la Yaesu soporta esos 100mA, no lo encuentro por ningún sitio, pero si me interesaría comprar esa placa de Relé que comentáis, no encuentro la Ameritron ARB704 por ningún lado a la venta y me parece un dineral.

He visto sobre la imagen de @ea1ddo y me interesa la verdad que mucho, las veo en ámazon, pero desconozco exactamente que características debo de comprar, el modelo exacto por decirlo de alguna forma.

Os agradezco como no puede ser de otra forma la ayuda que podáis brindar.

Saludos a todos!!

Sergio EA2FIK

Que manera de complicaros la vida, tuve hace mogollon de años un FT990 conectado a un TL922 y con un solo cable con RCAs y sin mas historias, FUNCIONA!

Gracias Compañero, el caso es que el amplificador coge de la conexión 100mA y desconozco la Yaesu FT 710 cuantos mA soporta el PTT. Y al recomendar en varios sitios el uso del Relé me entra la duda.

SI son 500mA podrá ir directo, pero al desconocerlo prefiero preguntar, toda ayuda os la agradezco.

Un saludo.

Hola Sergio:

Buenas tardes..Tan dificil ves hacerte el circuito que tienes en el esquema..Un simple rele miniatura  y 1 diodo, coste 2 €..Y metido en un "cebador vacio" deconozco el rele Q lleva ese Yaesu 710.. Pero si es un "reed" como fué mi caso, sus laminas no aguantan mas de 100Ma.. Insuficiente para atacar el rele de tu  ampli..Otra cosa son las radios de gama alta, sus laminas del rele RX/TX podran aguantar hasta 1Am..Entonces como te cometa Joan,no te hara falta nada...Pero en tu caso, Seria un riesgo innecesario...

73..

Luis>5BR€

Si es para el FT990 "NO HACE FALTA NADA!" (un triste cable con RCAs.)

Publicado por: EA3BOX

↑

tuve hace mogollon de años un FT990 conectado a un TL922 y con un solo cable con RCAs y sin mas historias, FUNCIONA!

Si Joan, así lo tuvimos muchos, pero bueno, a alguno también es cierto que se le fundió la radio por ese motivo.

En mi caso, como un relé es bien barato, yo se lo pongo, por si acaso 😎

73, Máximo EA1DDO

Publicado por: EA2FIK

↑

He visto sobre la imagen de @ea1ddo y me interesa la verdad que mucho, las veo en ámazon, pero desconozco exactamente que características debo de comprar, el modelo exacto por decirlo de alguna forma.

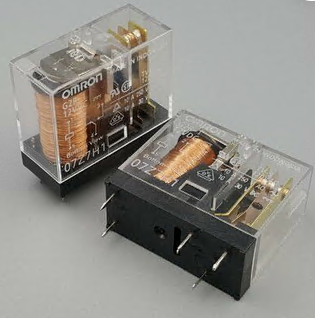

Como normalmente vamos a usar los 12V de la fuente (o de la radio), pues necesitas un relé a 12V CC. Los de la marca Omron son muy conocidos y de calidad. Por ejemplo el Omron G2R-1-12DC.

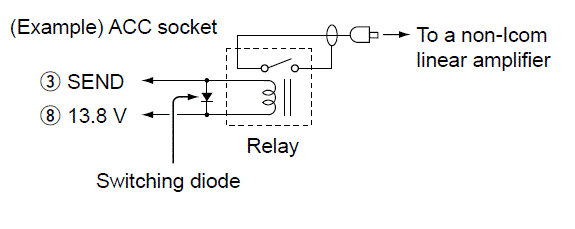

Tienes que mirar si la salida de relé de la radio es por positivo o por negativo. Pones ese cable a la bobina del relé, y el otro a la fuente de 12V, o a alguna salida de 12V de la radio, si la hay. Con eso ya debería el relé activarse por PTT.

Luego, le pones un cable (dos hilos) a la salida del relé y se la pones a la entrada del ampli. Y listo.

Al final de lo que se trata es de que, en vez de la radio activar directamente el ampli, lo que hace es activas el relé. Luego el relé es el que activa el PTT del ampli.

Es más difícil de explicar que de hacer 😉

Si eso lo metes en una caja plástica, le pones un conector de entrada y otro de salida, más el de 12v... te queda listo y elegante.

73, Máximo EA1DDO
