Yaesu ft 757gx falla en cw.

Hola, José.

Una pregunta, ¿ has conectado alguna vez algún keyer electrónico al jack de CW de tu equipo?. Lo digo porque a mí me paso en 2 ocasiones ( la raza humana suele tropezar mas de una vez en la misma piedra 😀 ). El primer keyer electrónico que tuve fué un kit de TEN-TEC, y el contacto de salida era a transistor, vamos que no era un contacto limpio libre de potencial, y lo que hice fue cargarme un transistor interno del FT757GX2. Ya me dirás.

Saludos.

Buenas Joan, no he conectado un keyer electrónico al equipo. El equipo trae el suyo de casa y va muy bien, cuando funcionaba. Ahora no.

Buenas tardes José.

El botón del Vox, ¿está activado?

http://www.radiomanual.info/schemi/YAESU_HF/FT-757GX_user.pdf

Página 11 (mox y vox)

Buenas Juan, el botón vox está desactivado (posición hacia fuera), pero en este equipo en cw lo puedes usar para tener un retardo y que no trabaje tanto el relé tx-rx. Pero lo curioso es que si aprietas el ptt te da tono de telegrafia y potencia cosa que con los manipuladores vertical o de palas no sucede.

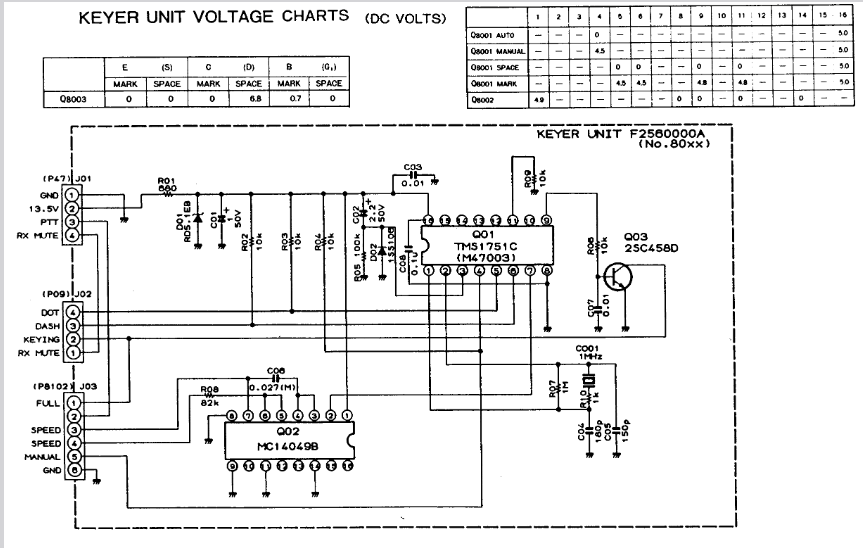

Hola de nuevo, por lo que cuentas, parece que se te haya quedado activada la señal de operación en CW, y al pulsar el PTT, como el equipo se cree que está en CW, te da tono de telegrafia y se pone en emisión. Se me ocurre que tal vez algo tenga que ver el transistor Q03. Como es un esquema muy complejo, puede haber un montón de variables que podrían dar el problema. El esquema de arriba es el de tu equipo, que es parecido al mío.

A mí me sucedió que al conectar un keyer electrónico externo con salida por transistor, estaba cortocircuitando a masa o inyectando una tensión en el jack de telegrafia. Lo solucioné montando un microrrelé en el keyer electrónico, con salida por un contacto límpio de tensión. Tuve que cambiar tambien el transistor interno del yaesu en la placa  de la unidad de RF. No te puedes imaginar la cara que se me puso, ya que hacia muy poco que habia comprado de trinca el FT757GXII. Por suerte mi GXII y yo, ya llevamos juntos más de 35 años.

La segunda vez que caí en el mismo error, fué al conectar otro keyer electrónico, con salida a relé, pero uno de los dos contactos no me dí cuenta de que iba conectado a masa. Esta vez solo tuve que cambiar el integrado Q02, (por suerte mía), ya que  el otro integrado , Q01 que lleva la placa no fuí capaz de localizarlo. Por suerte, éste sobrevivió al accidente. A mí me sucedió que se ponia en transmisión y transmitia puntos o rayas aleatoriamente, no recuerdo muy bien.

El fallo de diseño que les veo a estos equipos, es que en el jack de CW, tenemos 3 contactos: el central puntos, el medio, rayas y el largo, común. En un jack estereofónico, este último contacto seria el que va  conectada la malla o masa. En los yaesu FT757GX y GXII, no hay que conectar a masa este pin, ya que cascamos la circuiteria interna del equipo, como me sucedió a mí.

Espero que tengas suerte en la búsqueda de la avería.
