Se trata de hacer funcionar este equipo veterano con un Si5351 pilotado con arduino. Conseguimos un rango de canales completo y le damos nueva vida a este robusto modelo.
Hay que inyectar señal en el primer mezclador y sustituir el display por OLED que visualice la frecuencia, entre otras cosas.
Para esto tenemos que identificar el punto de conexión del VCO original para desacoplarlo e inyectar señal del nuevo control. SE mantiene la EEprom con la programación de una única frecuencia para evitar el error de "Unlock" del PLL y que el equipo inicie con normalidad.
He buscado el manual de servicio o el esquema teorico pero no lo he localizado.
Alguna idea de donde conseguir el manual de servicio tecnico?
73
Inició el tema
Yo tengo una copia de no muy buena calidad, pero supera el misérrimo tamaño de 1MB que permite adjuntar aquí. Había una estupenda página en la que un colega (Pedrolo) indicaba cómo reprogramar la EEPROM del equipo. No consigo dar con ella. A ver si tú puedes.
Un saludo
Javier Muriedas
EA2ET reaccionó
Hola Javier,
Prueba este enlace. Es de Radio Díogenes en You Tube. Aqui te explica como se reprograma la EEPROM del Yaesu.
Si puedes me pasas por privado lo que tengas del FT9002
73
Esta publicación fue modificada hace 1 mes 2 veces por EA7LGL
Inició el tema
Hola,
Gracias a Javier EA1AWY que me ha proporcionado el manual y esquemas del Yaesu FTL 2001 he comenzado con la modificación a VFO con Si5351a.
Aquí os dejo alguna foto de la modificación para cubrir la banda de dos metros.
Conseguiremos darle una nueva vida a este transceptor de tres canales usado en radio taxi.

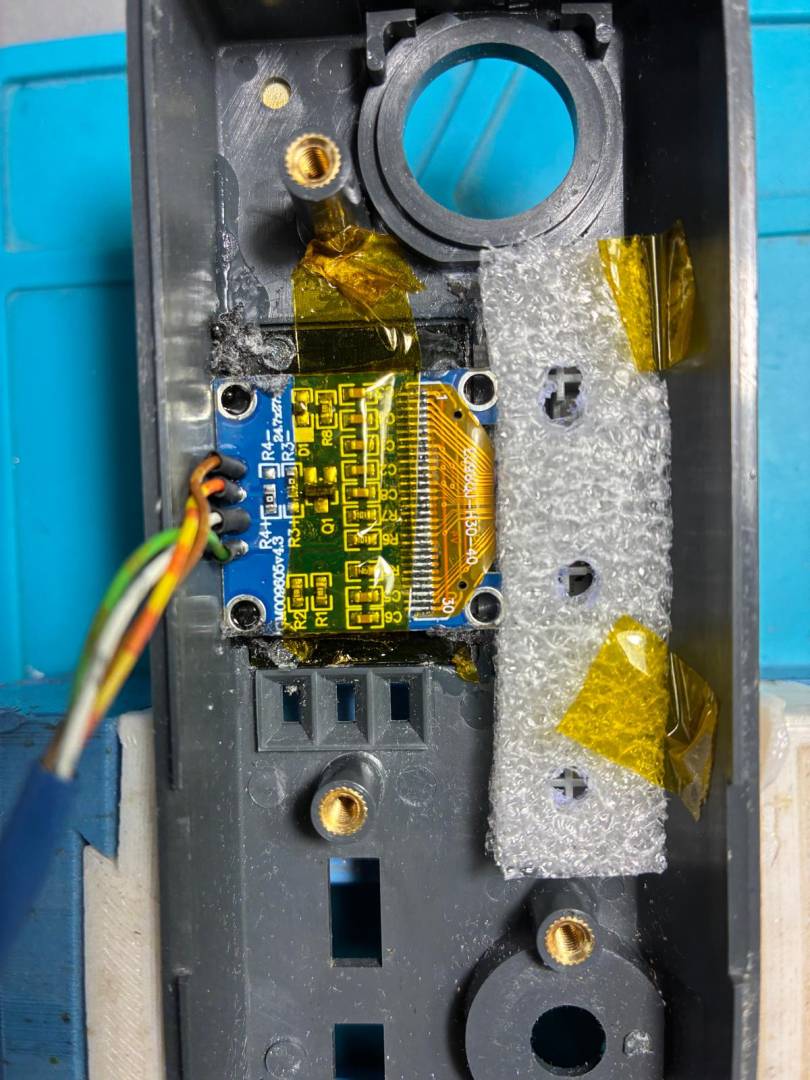

Detalle del display OLED.

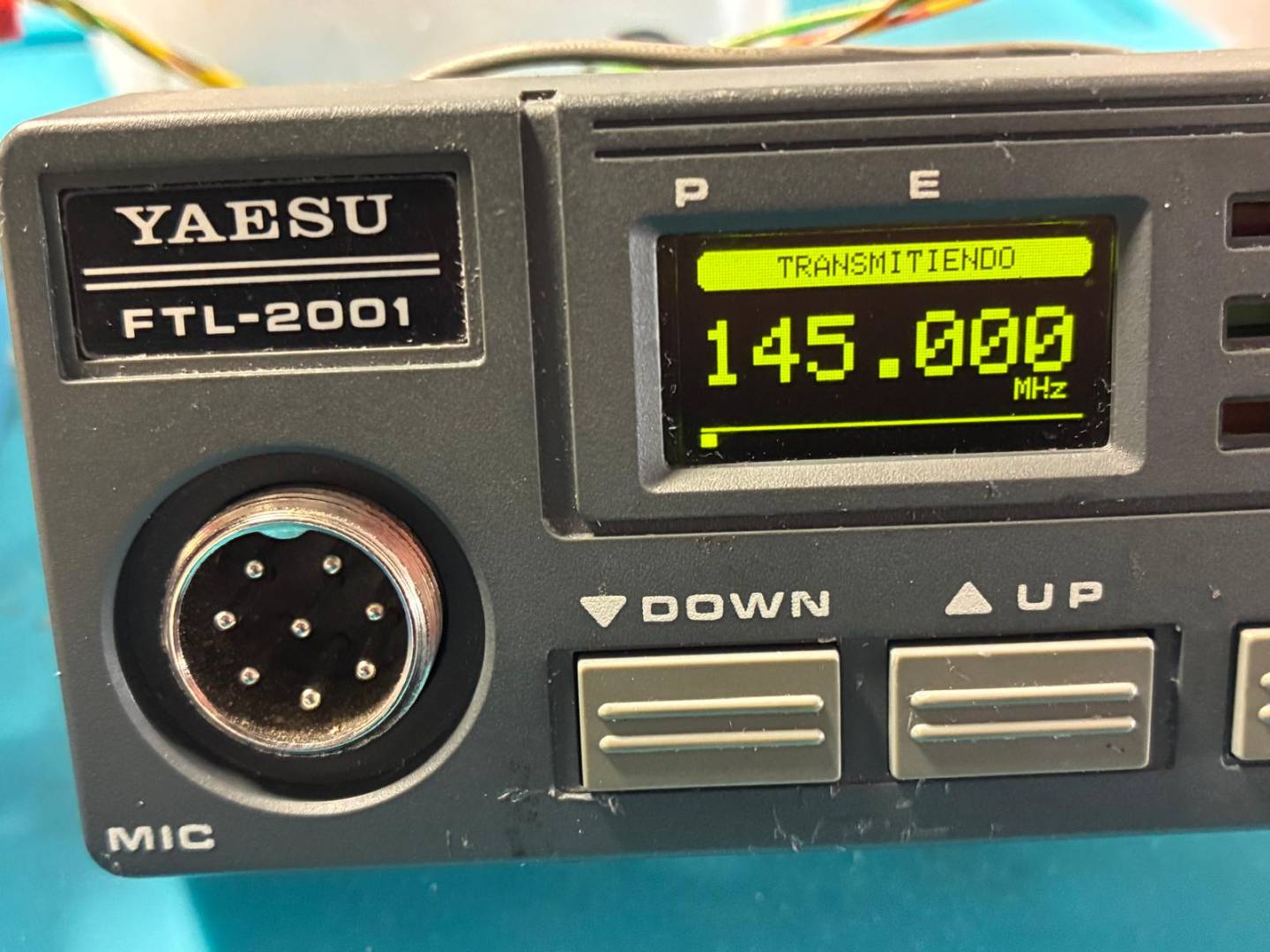

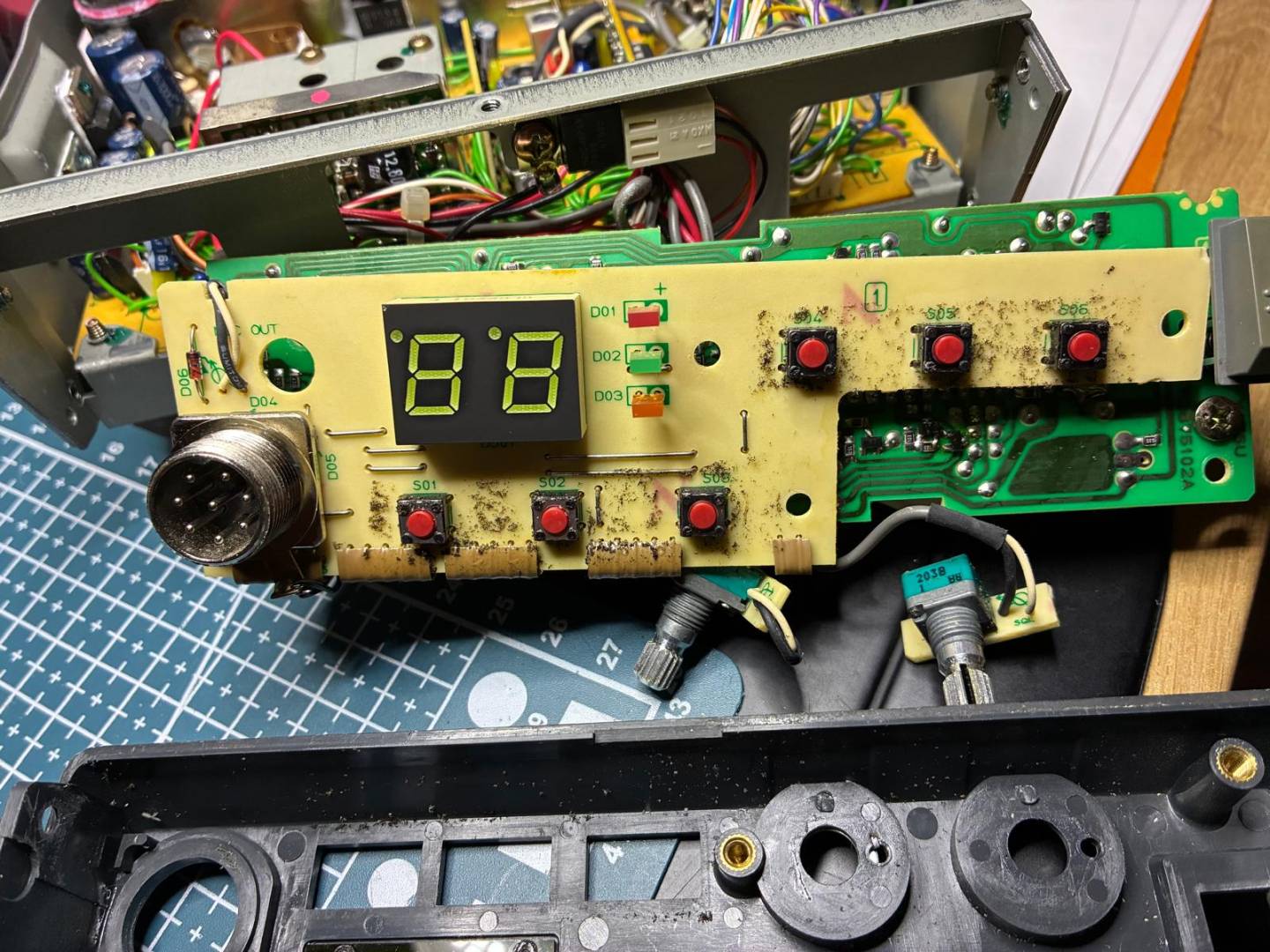

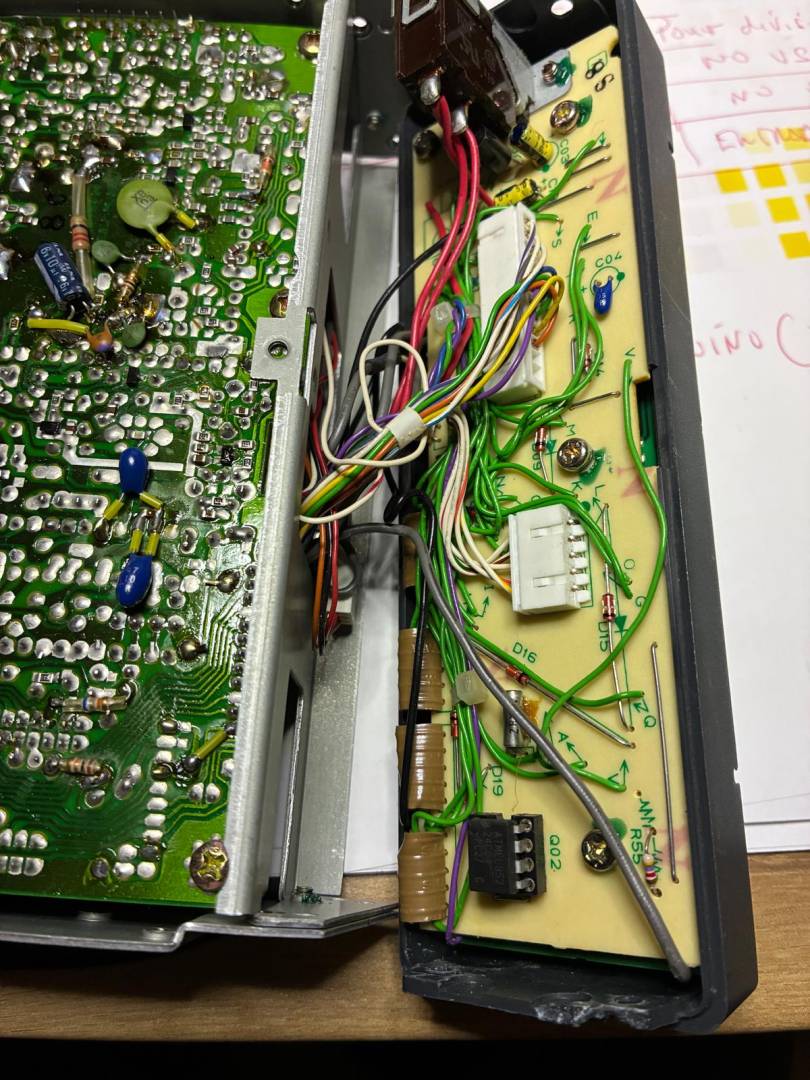

Visualización. En este caso he podido aislar los dos pulsadores de selección de canal para el control del Arduino.

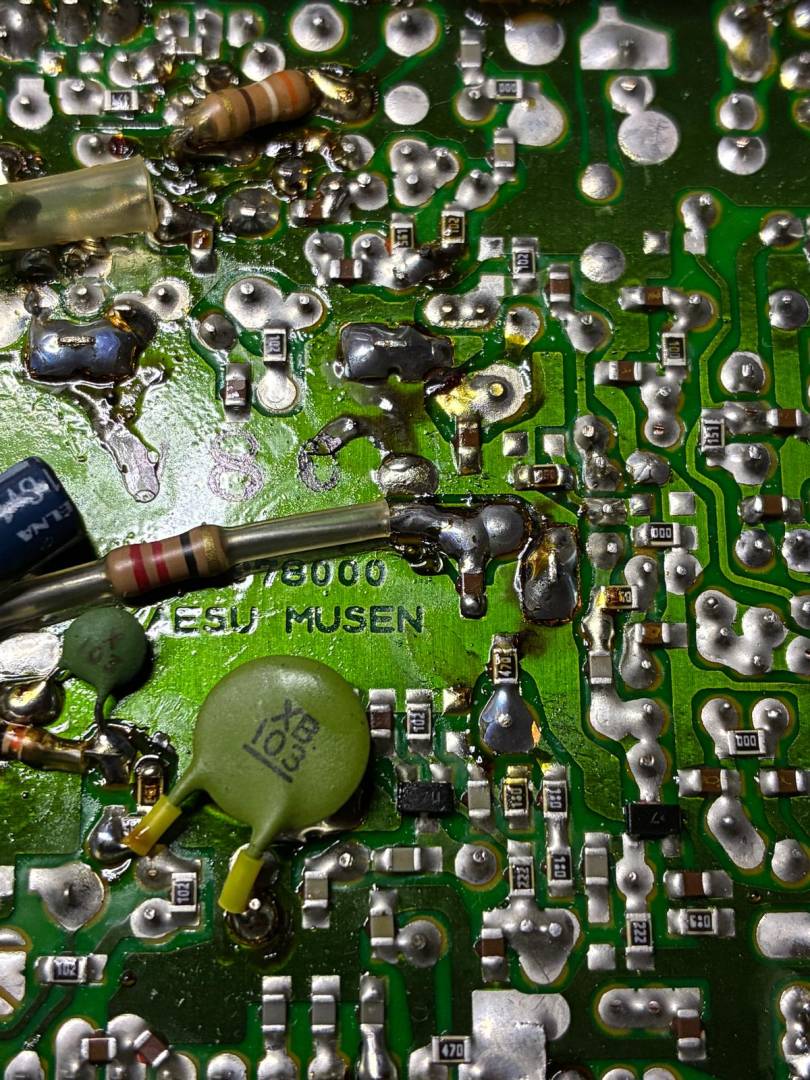

Punto de conexión al circuito original de la señal de salida del Si5351a.

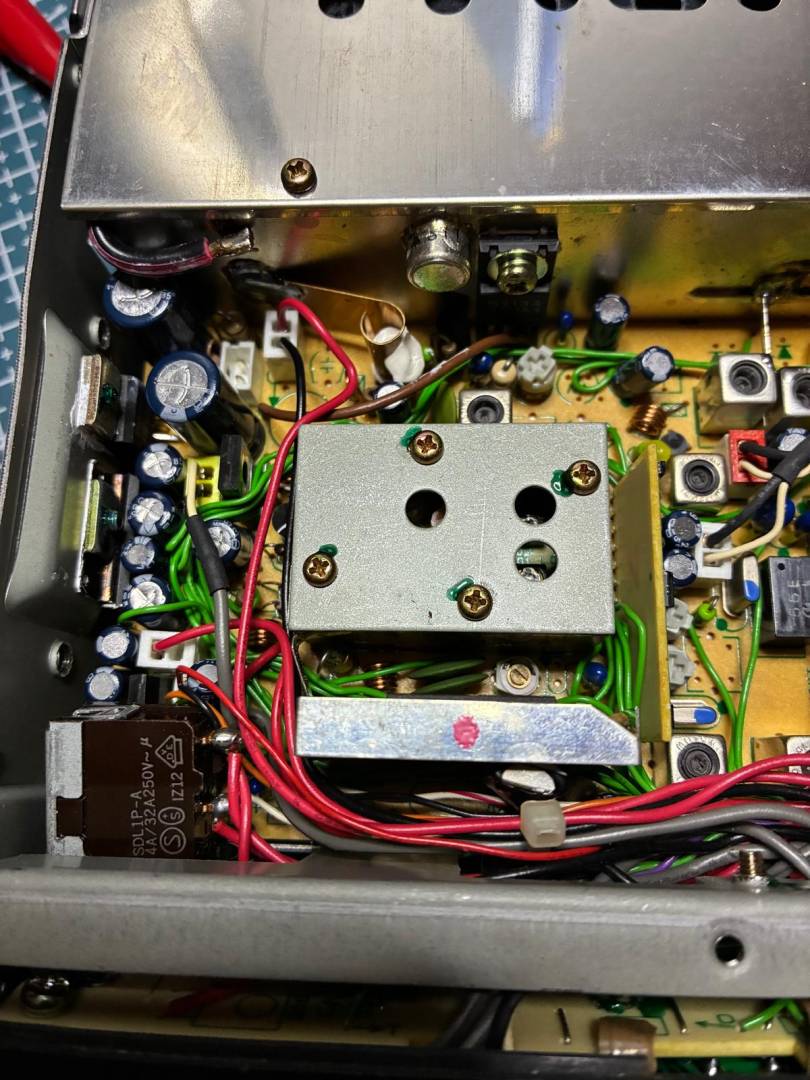

VCO original.

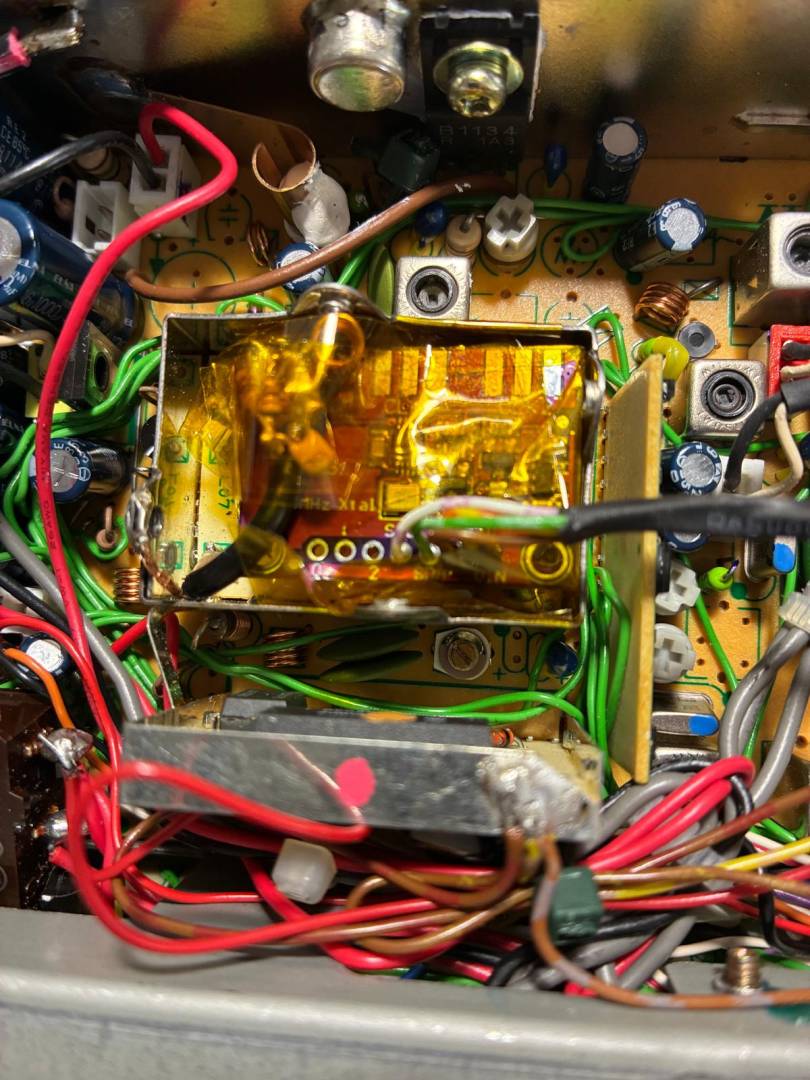

VCO modificado. Aún sin la tapa de blindaje.

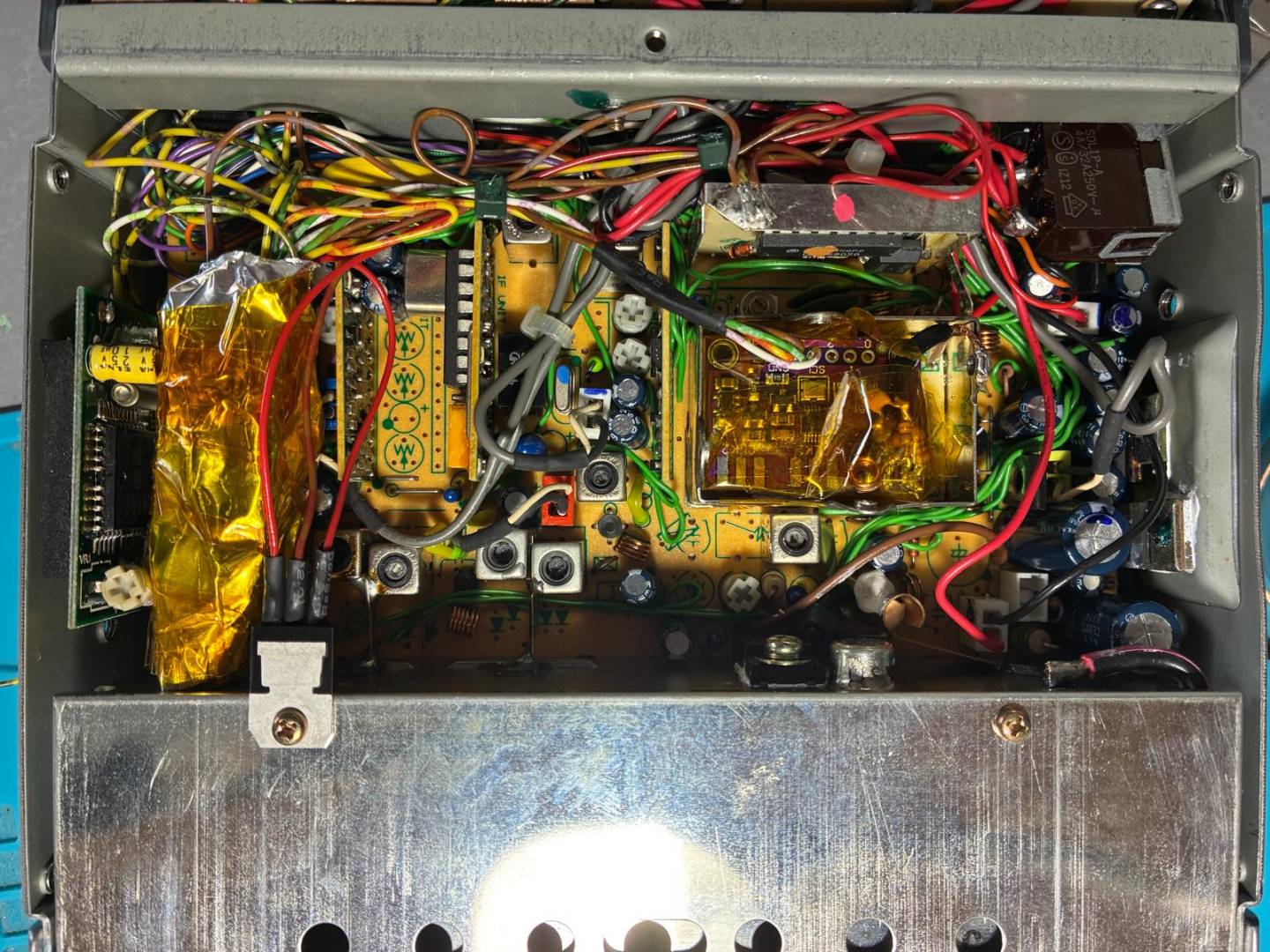

Vista general de la placa principal con el módulo Arduino Nano y el Si5351a.
