Cáculo canalización VHF con cuarzos

  RSS
EA7IRJ
Mensajes: 103
22 junio, 2020 16:49     #349403

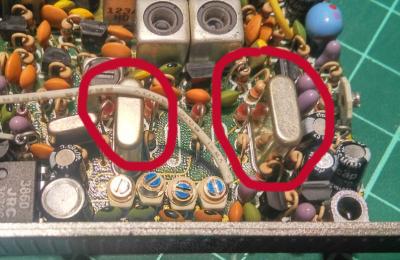

He conseguido un viejo walki de VHF Tokyo HT-180 (Ranger Communications) que sólo tiene habilitado uno de los dos canales con los que puede trabajar, desde 144 a 146 MHz, según indica el manual. Este canal trabaja (RX y TX) en 154.600 KHz. y los cristales que tiene instalados (ver foto) marcan 19.028 y 17.177.

Me gustaría saber qué cristales tendría que conseguir o qué cálculos habría que hacer para hacerlo funcionar en:
Canal 1: 145.500 KHz.
Canal 2: 145.550 KHz.

¿Dónde podría comprar los cristales?
Gracias por vuestra ayuda.
73

(Adjunto foto y esquema eléctrico)

ht 180
tokyo ht 180 ea7irj

Juan, EA7IRJ.
www.ea7irj.es

ResponderCitar
EA2ET
Mensajes: 6181
22 junio, 2020 21:09     #349415

Veo FI de 21.400

El de TX es el de 17.177, que multiplicado por 9 da 154.593, con el trimer se ajusta a 154.600

El de RX es el de 19.028, que multiplicado por 7 da 133.196, con el trimer se ajusta a 133.200, más 21.400 da los 154.600



Con eso puedes calcular para la frecuencia que quieras.



Cristales en EA puede que encuentres en Lambda antenas, www.lambdaantenas.com , antiguamente Piezocristal, o INASA, pero creo que en algún sitio de China los fabrican a medida a buen precio.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA7IRJ
Mensajes: 103
30 junio, 2020 19:54     #349729

@ea2et Sí, señor, buena respuesta. Gracias.
Ahora, a ver si damos con los cristalitos. Agradezco más aportes al respecto.

Juan, EA7IRJ.
www.ea7irj.es

ResponderCitar
EA7AJH
Mensajes: 78
15 julio, 2021 17:09     #364870

KVG en Alemania los fabrica por encargo, mira a ver, los hacen en capsula HC-49/U



Jose Antonio ea7ajh

ResponderCitar
EA2SN
Mensajes: 3055
15 julio, 2021 17:18     #364871

Siendo realistas y, a no ser que ese talki te hubiera sido donado por el mismísimo Marconi, por lo que te van a pedir por dos cristales para un único canal te puedes comprar un walki chino... Yo he estado un rato enredando con los números pero, así como sí había visto multiplicar por 9 (x3 x3), nunca había visto osciladores funcionando en el 7º armónico, aunque haberlos, haylos.

Suerte con el invento.

jon, ea2sn

Jon, EA2SN / AE2SN / ARRL-VEC VE / GLAARG VE

ResponderCitar
  EA2ET me gusta
EA7AIN
Mensajes: 2563
15 julio, 2021 19:15     #364874

http://AF4K.COM/crystals.htm. Specialists in crystals for amateur band HC6/U and more.  Tiene una lista interminable. Suerte en la búsqueda. José Luis

ResponderCitar
EA1AWY
Mensajes: 452
18 julio, 2021 14:29     #364937

Hola a todos. Yo hice un apaño similar con un Yesu FT-203 hace años y lo conseguí, pero sudé tinta. En el caso del Yaesu merecía más la pena porque era "de ruletas" y podía cubrir la banda entera.

Pedí los cristales a Inysa creyendo que las bobinas me iban a permitir el reajuste necesario, pero no fue así. Tuve que añadir capacidades en paralelo en los circuitos sintonizados de RX y TX para poder "bajar" lo suficiente, pero aún así siempre estuvo un poco sordo. Claro que entonces no disponía del instrumental que sí tengo ahora.

Lo más complicado sin embargo fue que alguno de los osciladores no arrancó con el nuevo cristal y tuve que hacer cambios variando alguna capacidad, para darle más ganancia al transistor en cuestión.

Al final sucumbió porque de tanto armarlo y desarmarlo se me rompieron las carcasas y me empezó a dar fallos intermitentes.

Pero aprendí mucho con él y no olvido los contactos que me proporcionó, que me supieron "rico, rico". Y con fundamento.

Así pues, coincido con Jon en que económicamente no es rentable, pero aún en el mundo de hoy el dinero no es (o no debería de ser) todo. El amigo Alberto (EA1HFS) añade VFO´s digitales modernos con Arduinos y pantallas a equipos vetustos y quedan estupendos, pero tienen "envergadura" para ello.

Saludos a todos y buen verano.

Javier Muriedas

ResponderCitar
  EB1FOO me gusta
EA5FOG
Mensajes: 9
20 julio, 2021 08:01     #365002

Los cristales , puedes encargarlos que te los fabriquen, pero , como te han comentado,  cada uno de ellos te puede salir alrededor de 50 euros.



Joaquin EA5FOG . Molina de Segura

ResponderCitar
