En pandemia compré éste aparato; lo tenía apartado para intentar recuperarlo; llevo unos días repasando el mismo y creo que voy a necesitar muchas, muchas ayuda; está muy tocado y tiene algunos cambios que me va a costar mucho para que vuelva a funcionar; el estado del mismo es por una desafortunada manipulación; se le agotó la válvula rectificadora una 80 y la sustituyeron por un puente rectificador de una vieja TV, cambiaron los condensadores del puente rectificador con unos valores muy muy altos " 300, 100 y 100 mf; por otro lado la fuente de alimentación es muy pobre, cables cortados....... en fin un desastre.
Me gustaría solo por amor propio volver a darle vida; para esto necesito muchas muchas ayuda; necesito saber los valores del transformador original y si fuera posible lagunas fotos hechas de cerca para poder restaurar éste viejo aparato; los condensadores de filtro rectificador se que son de 30, 10 y 10 mf 450v.
Muchas gracias de antemano 73 muy cordiales .
Inició el tema
mira el transformador sin conexion a diodos,estas valvulas trabajan alrededor de 200 o 250v en placa,el mio como te dije es el mismo pero alimentacion universal asi que en placas hay unos 150v maximo,el filamento en el tuyo son 6.3v,es un rectificador de doble onda con toma central del transformador a masa ,comienza por la fuente de alimentacion,pero si esta muy manipulado pues te queda mucho que hacer,creo que tienes el esquema ,asi que a partir de la fuente de alimentacion ir paso por paso de atras hacia delante,animo,un saludo
Ya dirás así si quieres saber las tensiones de salida para bobinarlo o para sustituirlo con varios transformadores. De lo que se ve en el esquema y mirando las tensiones necesarias para las válvulas empleadas, necesitarías 6,3V/2A; 5V/2A y 250+250V ó 275+275V/0,1A más o menos.
Si piensas sólo en qué funcione aunque sea "modernizado", rectificando con diodos de estado sólido, entonces el devanado de 5V de caldeo de la rectificadora no sería necesario y lo que yo haría sería poner dos transformadores de 230/6V espalda con espalda (230->6 y 6->230) y sacar la tensión de 6V de esa conexión intermedia para los filamentos del resto de válvulas y rectificar los 230V del segundo transformador con un puente rectificador. Parecería que la tensión continua se va aquedar escasa pero no será así porque los diodos semiconductores tienen mucha menos caída de tensión que los termoiónicos. Para deducir el tamaño de los transformadores habría que tener en cuenta el consumo especificado del aparato (75W) y restarle lo que iba a consumir la válvula rectificadora (voy a poner 15W), luego serían 60W. Los transformadores se especifican en VA en lugar de W pero vamos a considerarlo aproximadamente igual. O sea, el primer transformador tendría que ser de 6V/10A y el segundo, sólo para la alimentación DC podría ser algo menor, digamos dos tercios, a ojo de buen cubero, luego 6V/6A. Es difícil encontrar transformadores de 6V de tantos amperios, luego lo más viable e ideal sería encontrarlos con dos devanados de 6V y ponerlos en paralelo. A veces los devanados vienen unidos en una toma central (6+6V), pero no debería ser difícil interrumpir y separar esa toma media, añadiendo un terminal.
Espero haberte dado alguna idea. Un saludo
Muchas gracias; de momento he sustituido la rectificadora por un puente rectificador de 10 amp, y de momento evitó gastar más dinero en el aparato.
Tenía un transformador con salida de 220 y 2 de 3 voltios que uniendo primario y y secundario sacan 6,6v.
Le he corregido unos cambios que le hizo el anterior propietario y el apara funciona bien pero tiene todos los ajustes tocados y estaba muy sordo, como una tapia.
Yo no dispongo de instrumentación para dejarlo en su sitio; retocando a ojo he conseguido que trabaje en todas las bandas que tiene, pero soy consciente que podría estar mucho mejor; por otro lado la válvula 6sg7 está sustituída por una 6sk7, no lo tengo muy claro pero creo que tienen distintos patillajes.
Muchas gracias por tu asesoramiento y la aportación de buenas soluciones; disculpa el retraso en la contestación pero ahora estoy pasando por unos malos días.
Un cordial saludo y muchas gracias.
Francisco Pardo..... ec5akk
Inició el tema
.jpg "EA1HX"){kind=avatar}
Una muy buena aportación; similares pero no pero no compatibles.
Muchas gracias y un cordial saludo.
Inició el tema
Según IA
Sí, es totalmente posible sustituir la válvula 6SG7 modificando las conexiones del zócalo (haciendo un "repintado" o rewiring), o utilizando adaptadores. La 6SG7 es un pentodo de corte remoto (vari-μ) de alta transconductancia y base octal, diseñado principalmente para amplificación de radiofrecuencia (RF) o frecuencia intermedia (FI). [1, 2]
Al cambiar el patillaje, tienes excelentes opciones tanto en bases de 8 pines (octal) como en formatos más modernos de 7 o 9 pines (miniatura).
Opciones principales para el reemplazo
1. La opción más fácil: 6SK7 (Base Octal)
Es el reemplazo clásico en radios antiguas. Aunque físicamente ambas usan zócalo octal, no tienen el mismo patillaje exacto y requiere un cambio muy simple. [3, 4]
- Diferencia: La 6SG7 tiene doble terminal de cátodo (pines 3 y 5 conectados internamente) y la rejilla supresora (G3) unida a ellos. La 6SK7 separa la supresora (pin 3) y el cátodo (pin 5). [4]
- Modificación: Debes asegurarte de que en el zócalo de tu circuito, el pin 3 y el pin 5 de la nueva 6SK7 queden puenteados o conectados correctamente según tu esquema de masa/polarización. [4]
2. La opción miniatura (7 pines): 6BA6 (EF93)
Si estás dispuesto a cambiar el zócalo octal por uno miniatura de 7 pines, la 6BA6 es el equivalente miniatura perfecto en cuanto a rendimiento eléctrico como pentodo de corte remoto.
- Ventaja: Es una válvula muy barata, abundante y con especificaciones excelentes para RF/FI.
3. El equivalente soviético exacto: 6K4 (6К4) [5]
Si no quieres alterar el circuito pero no encuentras la 6SG7 americana, la válvula 6K4 de fabricación soviética es su equivalente directo. [6]
Guía de conversión de conexiones (Pinouts)
Para realizar la modificación en el chasis, guíate por la siguiente tabla de correspondencias según los electrodos de la válvula:
| Electrodo / Elemento | Original: 6SG7 (Octal) | Sustituto: 6SK7 (Octal) | Sustituto: 6BA6 / EF93 (7 Pines) |
|---|---|---|---|
| Filamento (Heater) | Pines 2 y 7 | Pines 2 y 7 | Pines 3 y 4 |
| Placa (Anodo) | Pin 8 | Pin 8 | Pin 5 |
| Rejilla 1 (Control / Entrada) | Pin 4 | Capuchón superior (o pin 4 según versión GT) | Pin 1 |
| Rejilla 2 (Pantalla / Screen) | Pin 6 | Pin 6 | Pin 6 |
| Cátodo | Pines 3 y 5 | Pin 5 | Pin 2 |
| Rejilla 3 (Supresora) | Interna (unida a pines 3/5) | Pin 3 | Pin 2 (unida al cátodo) |
| Blindaje (Shell/Metal) | Pin 1 | Pin 1 | No aplica (usa blindaje externo si es necesario) |
Consideraciones técnicas importantes al soldar
- Cuidado con la polarización automático (Bias): Si usas la 6SK7, verifica cómo estaba cableada originalmente la 6SG7. Si el circuito original usaba el pin 3 para enviar la señal de cátodo a una resistencia y dejas el pin 3 de la 6SK7 al aire, la supresora quedará flotando y el circuito no funcionará o distorsionará. Une siempre el pin 3 y el pin 5 en el zócalo si pones una 6SK7. [4]
- Evita pentodos de corte agudo (Sharp-cutoff): No utilices válvulas como la 6SJ7 o 6SH7 a menos que sea estrictamente necesario. Al no ser de corte remoto, el control de ganancia automático (AGC/AVC) de la radio no funcionará bien y las estaciones potentes saturarán el sonido. [2, 7, 8]
Si tienes dudas sobre cómo proceder, cuéntame: ¿De qué aparato o radio se trata? ¿Prefieres mantener el zócalo octal original o estás abierto a instalar un zócalo miniatura?
La E99F (cuyo equivalente americano exacto es la 6BJ6) es una excelente opción. De hecho, eléctricamente es casi un clon miniatura de la 6SG7, lo que la convierte en una candidata ideal si estás dispuesto a cambiar el zócalo octal original por uno miniatura de 7 pines (B7G). [1, 2, 3]
Ambas son pentodos de corte remoto (vari-μ) diseñados para amplificación de RF/FI, funcionan con la misma tensión de filamento (6.3V) y toleran tensiones idénticas en placa y pantalla (250V-300V). La única pequeña diferencia eléctrica es que la E99F consume la mitad de corriente en el filamento (0.15A frente a los 0.3A de la 6SG7), lo cual es una ventaja porque tu transformador trabajará más aliviado. [1, 3, 4]
Guía de conversión: De 6SG7 (Octal) a E99F / 6BJ6 (7 pines)
Para realizar el cambio, tendrás que retirar el zócalo octal de la radio o amplificador, instalar un zócalo miniatura de 7 pines y soldar los cables siguiendo esta correspondencia paso a paso: [1, 5]
| Elemento / Electrodo | De: Pin original 6SG7 (Octal) | A: Pin nuevo E99F / 6BJ6 (7 Pines) |
|---|---|---|
| Filamento (Heater) | Pines 2 y 7 | Pines 3 y 4 |
| Placa (Ánodo) | Pin 8 | Pin 5 |
| Rejilla 1 (Control / Entrada) | Pin 4 | Pin 1 |
| Rejilla 2 (Pantalla / Screen) | Pin 6 | Pin 6 |
| Cátodo | Pines 3 y 5 | Pin 2 |
| Rejilla 3 (Supresora) | Interna (unida a pines 3 y 5) | Pin 2 (Internamente ya va unida al cátodo) |
| Blindaje (Shield) | Pin 1 (Carcasa de metal) | No aplica (se recomienda usar un capuchón metálico externo sobre el zócalo de 7 pines) |
Consejos prácticos para la instalación
- Unión de masas: En el zócalo octal de la 6SG7 original, es muy común que los diseñadores usaran el pin 3 o el pin 5 como "puente" para conectar otros componentes a masa o al circuito de polarización. Al pasar a la E99F, junta todos los cables que iban a los pines 3 y 5 de la octal y suéldalos juntos al pin 2 de la nueva base de 7 pines.
- Blindaje obligatorio: La 6SG7 suele ser metálica (autoblindada) o lleva un recubrimiento gris que evita interferencias. La E99F es de vidrio transparente. En circuitos de radiofrecuencia (RF) o frecuencia intermedia (FI), es fundamental que le coloques un blindaje metálico externo (tubo de aluminio con resorte) conectado a la masa del chasis para evitar que la radio empiece a pitar o acoplarse (oscilaciones parásitas). [6, 7]
¿Tienes a mano los zócalos miniatura de 7 pines para hacer la modificación, o te gustaría que busquemos otra alternativa que conserve el zócalo octal grande?

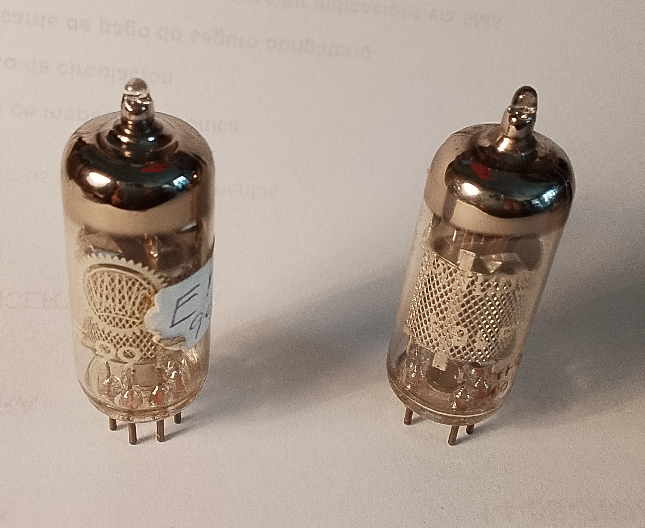

Éstas válvulas es muy buenas E99F / 6BJ6 (7 pines) , cambiando el zócalo La usaba el Communications Receiver 8RO 501 /00 /50 /51 yo tenia uno y tengo válvulas E99F / 6BJ6
Esta publicación fue modificada hace 4 semanas por EA1HX
Me pasarías la situación actual y la situación final; que precio sería; un cordial saludo
Inició el tema
Las dos Válvulas 12 € envío incluido una me la vendieron NOS la Valvo y la otra la cambie del aparato que tenia funcionando por una más vieja la Philips, hay que guardar lo más nuevo . Las vendo sin garantía , tal cual su estado, Conservadas Con cuidado.
Ya me dirás.
Saludos
