Saludos.

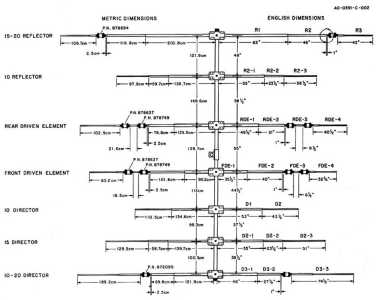

 Si, gracias Cedric, pretendía conseguir  el manual con las medidas , es curioso tanto la  th3 th5 th7 y th11 traen las dos medidas , la idea era encontrar un manual que ya las trajera para evitar hacerle el trabajo a un colega que quiere montar una recuperada

🔹 R1

🔹 R2

🔹 R3

🔹 R2-1 / R2-2 / R2-3

🔹 DE1

🔹 DE2

🔹 DE3 / DE4

🔹 D1

🔹 D2

🔹 D2-1 / D2-2 / D2-3

🔹 D3-1 / D3-2

🔹 D3-3

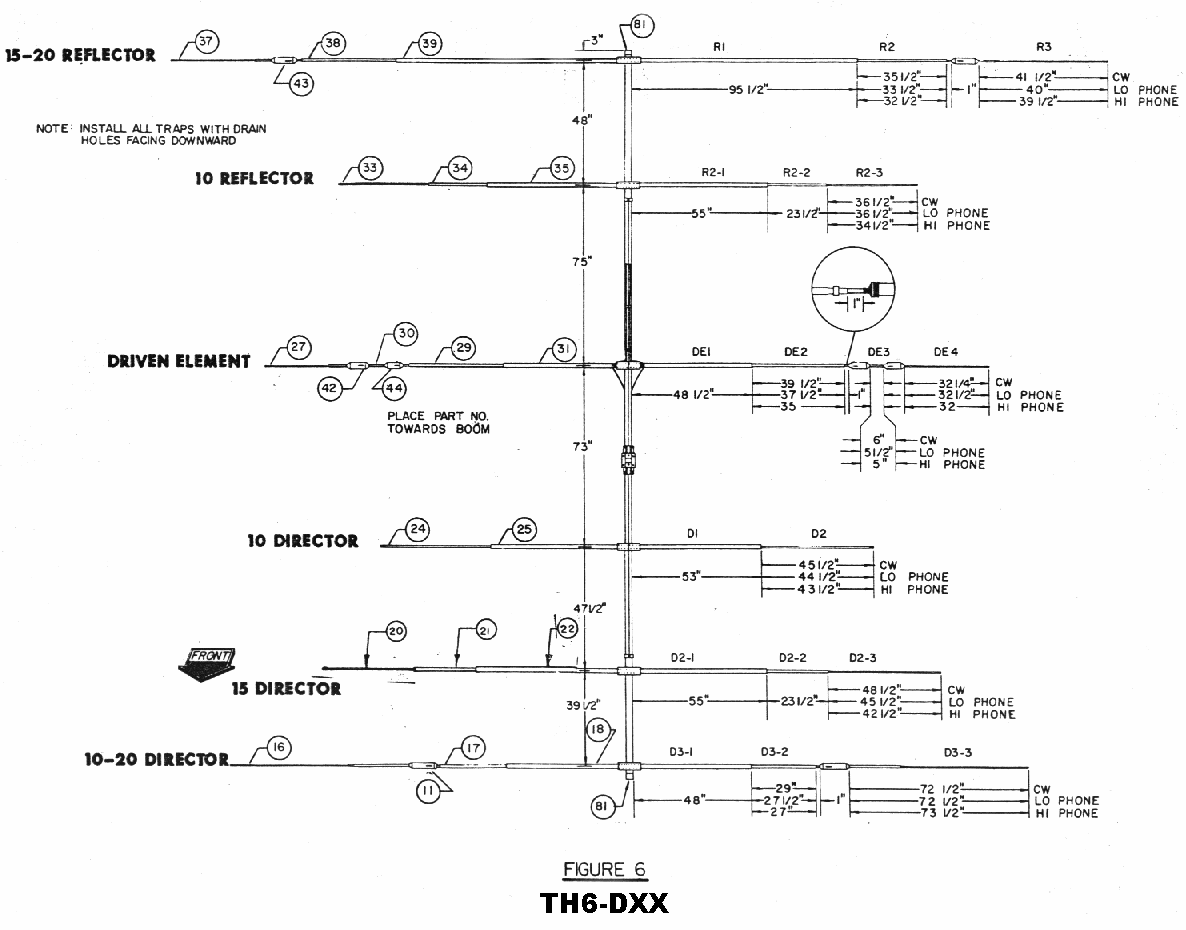

📐 15–20 ELEMENT YAGI – METRIC SHOP DRAWING

(All dimensions in mm)

🔷 BOOM VERTICAL SPACING

Distance measured center-to-center along boom

🔷 TOP: 15–20 REFLECTOR

R1 (Center Section)

• 2426 mm

R2 (Inner Sections)

• 902 mm

• 851 mm

• 826 mm

R3 (Outer Sections)

• 1054 mm

• 1016 mm

• 1003 mm

🔷 10 ELEMENT REFLECTOR

R2-1 (Center Section)

• 1397 mm

R2-2 (Intermediate)

• 597 mm

R2-3 (Outer Sections)

• 927 mm

• 927 mm

• 876 mm

🔷 DRIVEN ELEMENT

DE1 (Center Section)

• 1232 mm

DE2

• 1003 mm

• 953 mm

• 889 mm

DE3 / DE4 (Tip Sections)

• 819 mm

• 826 mm

• 813 mm

Matching / Stub Sections

• 152 mm

• 140 mm

• 127 mm

🔷 10 ELEMENT DIRECTOR

D1 (Center Section)

• 1346 mm

D2 (Outer Sections)

• 1156 mm

• 1130 mm

• 1105 mm

🔷 15 ELEMENT DIRECTOR

D2-1 (Center)

• 1397 mm

D2-2 (Intermediate)

• 597 mm

D2-3 (Outer)

• 1232 mm

• 1156 mm

• 1080 mm

🔷 10–20 DIRECTOR (Front)

D3-1 (Center)

• 1219 mm

D3-2

• 737 mm

• 699 mm

• 686 mm

D3-3 (Outer)

• 1842 mm

• 1842 mm

• 1867 mm

Estaba jugando un poco con IA 🤣

Jodrrno se me  paso preguntar a la ia

Gracias max ya le pasé el documento traducido
