GAP TITAN. Montaje, primeras impresiones, ajustes, rendimiento y demás cosas que surjan o pudiesen surgir.

Publicado por: @ea2ajo

Javier, toca madera, aunque vivas en el campo también puedes llegar a tenerlo.



73.

Hola

Bueno siempre es posible que alguien instale algo... en eso tienes toda la razón,  pero en la calle no creo... las farolas ya son led, marca Phillips (no chinas) y cuando se encienden no me meten nada de ruido, comprobado. Bueno podrían cambiarlas un día... no se... o una que se estropee y pongan una de marca "LinChún"... pero supongo meterán repuesto original si han ido a por las Phillips...

Por otro lado tengo a escasos cincuenta metros una subestación de Eléctricas reunidas de Zaragoza y curiosamente no me mete absolutamente nada de QRM. Debieron forrarla del albal de los bocatas de los albañiles o no se yo... es cuirioso pero nada de nada... os pongo un par de vídeos para que os hagáis a la idea... en línea recta no más de 50 m...

Y siempre puede haber un vecino que ponga algo pero sólo un lado de la casa tiene vecino (el resto o da a la calle o da a una parcela donde apenas vienen) y ese vecino no creo yo que ponga nada muy allá...

Vamos que efectivamente se pueden torcer las cosas, sin duda alguna pero lo que mas miedito daba que son las farolas y la subestación no me mete nada...

No así una lavadora Samsung que tengo nuestra en el cuarto de al lado que yo creo que el bobinado del motor lo tiene enrollado en la antena o algo porque es brutal...  aunque he metido picas de tierra eléctrica a toda la casa nuevas (entre 7 y 4 ohmios según esté de regado) se cuela a lo bestia en casi todas las bandas. Y tirando de batería igual así que es radiado, no a través de la alimentación de 220v... con esa no se qué hacer...  pero bueno... tampoco se lava permanentemente...

Ni la depuradora de la piscina que está bajo tierra a pie de antena... ni la bomba del pozo... nada...

Saludos

Publicado por: @ea3erd

Por cierto olvidé comentar que no he notado apenas incremento de ruido. Cierto es que vivo en el campo y que cuando tengo mucho tengo 1 o 1+... no se... si lo olvidé es porque es imperceptible...

Javier, como te envidio.

Vivo en el centro de Barcelona y en muchas ocasiones tengo QRM “barra libre”, lo que para un QRPero como yo representa una auténtica maldición… 😪 😪

Saludos.



Lo de las ciudades es imposible. Ciertamente. ¿Has probado algún anulador de QRM?

Saludos

Y tirando de batería igual así que es radiado, no a través de la alimentación de 220v... con esa no se qué hacer...

Si que es radiado, pero por la propia instalación eléctrica.

Lo que tienes que hacer es poner un filtro de red o choque a la manguera de alimentación de la lavadora, si no puedes en su interior lo más cerca posible de la entrada.

Publicado por: @ea2et

Y tirando de batería igual así que es radiado, no a través de la alimentación de 220v... con esa no se qué hacer...

Si que es radiado, pero por la propia instalación eléctrica.

Lo que tienes que hacer es poner un filtro de red o choque a la manguera de alimentación de la lavadora, si no puedes en su interior lo más cerca posible de la entrada.

En Astroradio tienen uno que tiene buena pinta pero no hay existencias:

https://www.astroradio.com/p/filtro_doble_de_red_ye20t1_20a/

Preguntaré a ver... supongo que por dentro podré colocarlo en algún lado...

Saludos

Hola de nuevo

Bueno pues ya he recibido el Hyperflex 10

Ahora mismo tengo la TITAN conectada a un choke, este choke a los 24m de hyperflex 10 y en su final, otro choke y latiguillo al transceptor.

Cuariosamente me ha subido 0.3...0.5... la ROE en 10,20,40 m Y un pelín en 80.

Supongo que tendré que volver a ajustar la antena.

Seguiré contando.

Hola Javier.

Igual ya lo has hecho.

Si pones en google filtro de red, podrás comprobar que cuestan hasta un tercio menos que el del enlace que has puesto.

Si...era un ejemplo... .luego ya buscaremos el más asequible... thanks  🙂

Hola :

Tuve una antena de estas , en principio bien, me la dieron AVERIADA, muy mal tratada por exceso de POWER, los coaxiales internos chamuscados, del tapón de la parte alta se supone que debe quedar la punta de un trozo de hilo que sirve para sujetar el cable donde se conecta el condensador de 80 de ahí la pequeñita holgura, que por cierto no la vi eficaz en esa banda, quizás los tornillos que dices te sobraron piensa que pueden ser para atornillar los trocitos de PVC que hacen de soporte del cable de cobre para el elemento de 40 en las puntas de los tubos de la cruz inferior.

Me alegra que te haya llegado ya esa antena y que te funcione, pero como ves, todo es un cumulo de situaciones diferentes con cada antena.

Disfrútala.

Saludos

Avelino EA8BPX

Hola Avelino.

Los casquillos de PVC que soportan el hilo en el elemento de 40 no tienen agujeros y en el manual no dice que se atornillen. De hecho el hilo no debe tocar los elementos (salvo el que inicialmente soporta el primer tramo. Al menos en el modelo actual no hay agujeros, comprobado... yo creo que estaban de más simplemente...

Saludos

Bueno, en este tiempo que lleva la antena montada los resultados han sido buenos.

Me dan buenos reportes de señal y radio y si que noto algo más de ruido... paso de 0 o 1 a 2 o 3... en el Smeter... Bueno las verticales son algo ruidosas. Admisible.

Por otro lado, se me antoja que llego peor que con la otra a los contactos nacionales, sobre todo en las bandas de 10 a 20m... pero en 40 y 80 diría que llego algo peor a veces... lo puedo justificar por el ángulo de radiación, que es bajo y favorecerá el DX ...

tengo un problema de retorno de radiofrecuencia a partir de 20 metros en 40 y en 80 también. Poner chokes es una opción y lo amortigua, pero me descontrola la ROE... hace la antena más crítica... pero sin los chokes, un kmico AC-908 con compresor me bufa en 20 metros y en ello estoy a ver como lo soluciono... o a ver cómo puedo resolver el tema del retorno de RF...

Hola, pon ferritas a cascoporro y algo eliminaras

Publicado por: @ea3hah

Hola, pon ferritas a cascoporro y algo eliminaras

Probaré a ver... para un hyperflex 10 son ferritas como un pulgar...  🙂 pero en cualquier caso un choke es eso ¿no? un coaxial con ferritas,.... ¿?¿?

Publicado por: @ea2ewl

Publicado por: @ea3hah

Hola, pon ferritas a cascoporro y algo eliminaras

Probaré a ver... para un hyperflex 10 son ferritas como un pulgar...  🙂 pero en cualquier caso un choke es eso ¿no? un coaxial con ferritas,.... ¿?¿?

Buenas tardes.

Después de estar esperando mucho tiempo por esa antena, y en vista que no tenia asegurada una fecha de entrega opté y monté una R9. También con el mismo problema de RF y en las mismas bandas. Hoy he recogido un choque de los que fabrica EB4HRA, Alberto. Si me aceptas el consejo ponte en contacto con él y cuéntale el problema real y casi que te aseguro que te lo resuelve.

Saludos.

Jose, EA4S.

Muy interesante todo el proceso de montaje de la antena, pienso que si la debes instalar en una vivienda de 40 vecinos en un edificio de 9 pisos y que cada vez que tienes que subir al tejado necesitas pedir la llave, con todas las inconvenientes que eso implica, el montaje de esta antena y cualquier otra multibanda sintonizada, generalmente vertical, que implique un ajuste laborioso y un montaje "creativo" tal como expones en este hilo es un hándicap importante.

En cuanto al retorno de RF antes de gastar o comprar nada, te sugiero que estudies los planteamientos de las características de un choque "comon mode". Hay mucha literatura en Internet, quizá el autor más citado sobre los choques (que no BALUN) sea Steve G3TXQ (SK). http://www.karinya.net/

Por si te resulta de interés he compartido mi propia experiencia en la prevención del retorno de RF en las antenas que tengo instaladas. Al final están las referencias bibliográficas por si deseas ampliar la información.

https://enioea2hw.wordpress.com/2019/11/10/un-choke-de-corriente-common-mode/

https://enioea2hw.wordpress.com/2017/09/17/choques-para-evitar-retorno-de-rf/

Publicado por: @ea2j

Muy interesante todo el proceso de montaje de la antena, pienso que si la debes instalar en una vivienda de 40 vecinos en un edificio de 9 pisos y que cada vez que tienes que subir al tejado necesitas pedir la llave, con todas las inconvenientes que eso implica, el montaje de esta antena y cualquier otra multibanda sintonizada, generalmente vertical, que implique un ajuste laborioso y un montaje "creativo" tal como expones en este hilo es un hándicap importante.

En cuanto al retorno de RF antes de gastar o comprar nada, te sugiero que estudies los planteamientos de las características de un choque "comon mode". Hay mucha literatura en Internet, quizá el autor más citado sobre los choques (que no BALUN) sea Steve G3TXQ (SK). http://www.karinya.net/

Por si te resulta de interés he compartido mi propia experiencia en la prevención del retorno de RF en las antenas que tengo instaladas. Al final están las referencias bibliográficas por si deseas ampliar la información.

https://enioea2hw.wordpress.com/2019/11/10/un-choke-de-corriente-common-mode/

https://enioea2hw.wordpress.com/2017/09/17/choques-para-evitar-retorno-de-rf/

Si... en la terraza de una bloque de viviendas debe ser una fiesta buena si... aquí mira... la tienes a mano y la bajas o te subes cuando quieres pero en un sitio con más gente...

Muy interesante la info que aportas. Grandes posts. De hecho voy hacerme un choke como el que mencionas "common mode" a ver si soluciono algo. Ya he encargado el toroide y cable tengo algo por aquí... ya os contaré...

Muchísimas gracias por el aporte de info e ideas.

Saludos!

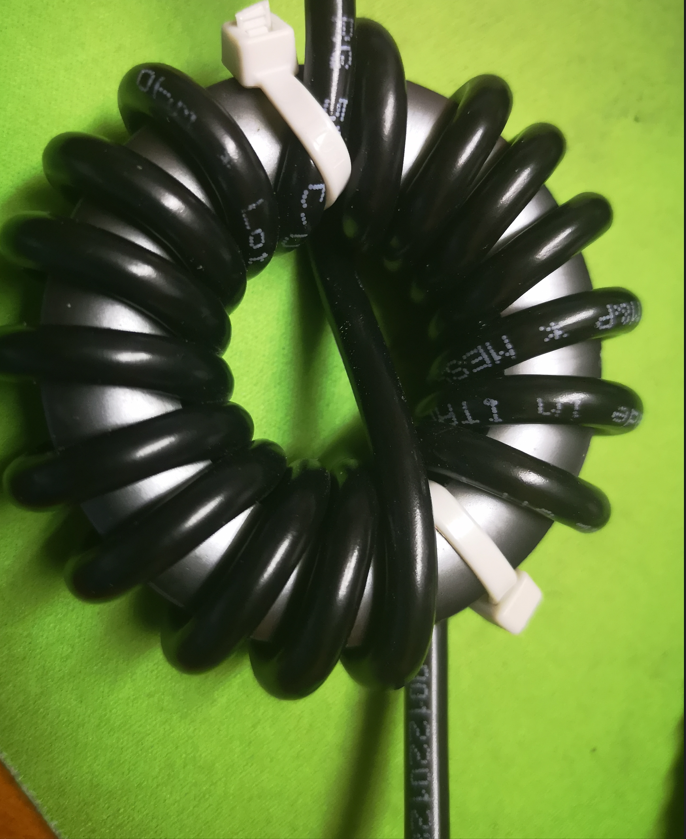

Bueno pues una vez hecho el Choke aconsejado por Enio (exacto al que plantea con los mismos materiales, todo...), mal resultado... en las primeras pruebas la ROE se me va a las nubes.

Una ferrita FT-240-31 con siete vueltas a un lado, ocho al otro y la cruzada...

Mi gozo en un pozo...

Inmedible ROE. Confirmo que la malla y el vivo no están cortocircuitados pero es como si lo estuviesen... mañana trataré de medirlo a ver...

Saludos

Publicado por: @ea2ewl

Bueno pues una vez hecho el Choke aconsejado por Enio (exacto al que plantea con los mismos materiales, todo...), mal resultado... en las primeras pruebas la ROE se me va a las nubes.

Una ferrita FT-240-31 con siete vueltas a un lado, ocho al otro y la cruzada...

Mi gozo en un pozo...

Inmedible ROE. Confirmo que la malla y el vivo no están cortocircuitados pero es como si lo estuviesen... mañana trataré de medirlo a ver...

Saludos

Buenas tardes.
No sé si habrás solucionado el problema de RF. Ayer monté uno en mi R9 y desapareció un 85%, jugando con ferritas en distintos cables logramos un 95% de eliminación. Tengo que cambiar el HUB USB, un HUB malo es una puerta abierta de RF al ordenador. Como comenté anteriormente, el choque que he montado es el de EB4HRA.

Saludos.

Jose, EA4S.

Acabo de revisar el choke con una (Nano) VNA, al final una carga resistiva pura de 50 ohmios. La impedancia que "ve" la VNA entre 1,8MHz y 30 MHz es de 50 ohmios. La ROE = 1.0 en todo el segmento, luego la impedancia del choke en relación a la línea de transmisión es de 50 ohmios.

Probablemente el choke ha introducido variaciones en la línea de transmisión, pero por sí mismo, si el choke está bien hecho, no ha generado ningún desajuste.
