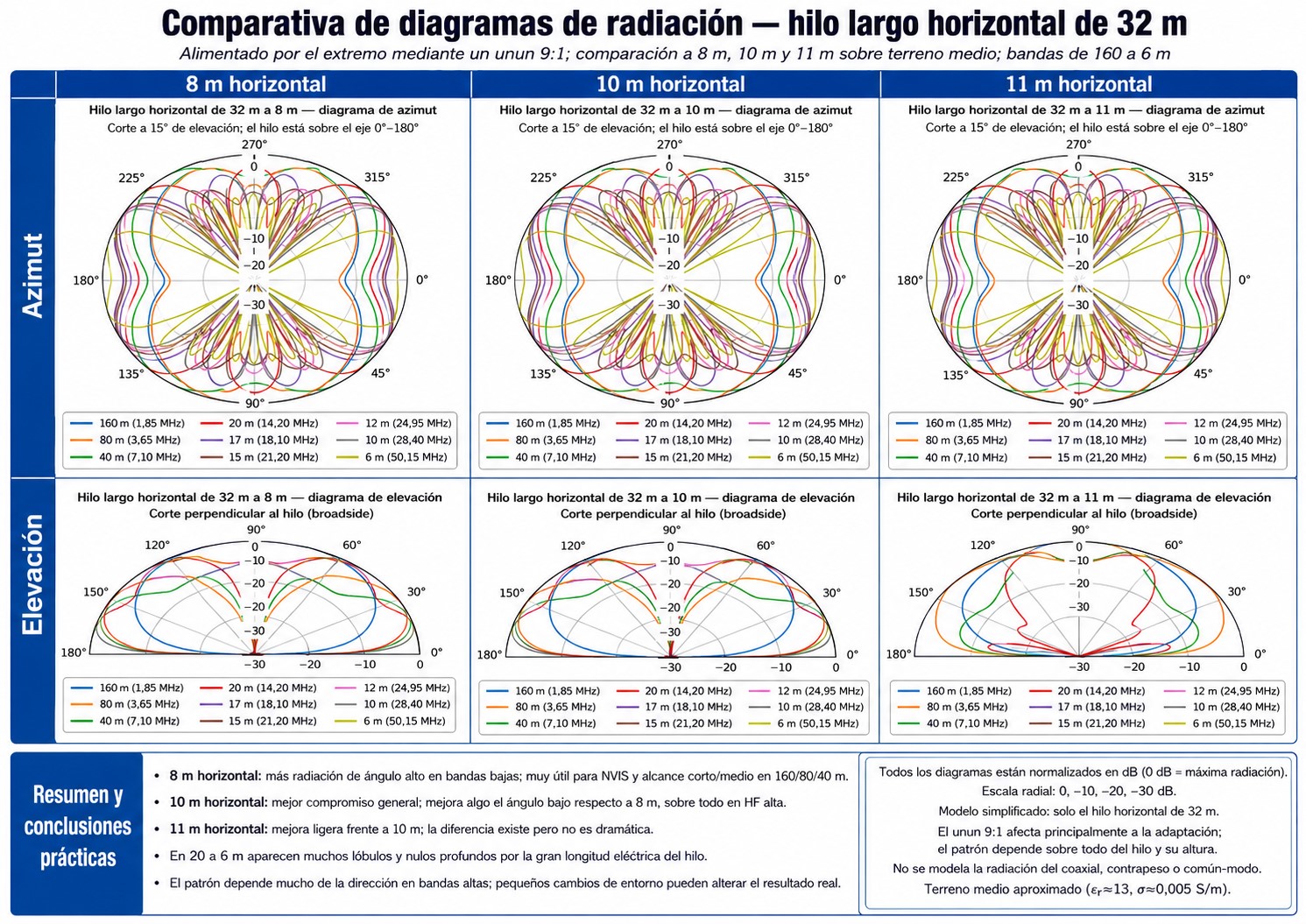

Diagrama estimado de radiación endfed de 32m con unun 9a1

Compara la antena a 8,9 y 11 metros de altura puesta horizontalmente.

Ojo, es teórico... cualquier cosa especialmente de tipo metálico puede variarlo pero puede ser un buen punto de partida para estimar su comportamiento.

Saludos.

Respecto de la ROE...

. En un hilo de 32 m con unun 9:1 la ROE real depende muchísimo de:

• longitud y disposición del coaxial;
• presencia y longitud de contrapesos;
• choke de modo común;
• altura;
• terreno y objetos cercanos;
• relación real del unun bajo impedancias reactivas.

Estimación en base a...

• hilo recto horizontal de 32 m;
• unun 9:1;
• un contrapeso de aproximadamente 8–10 m, o varios contrapesos equivalentes;
• choke de modo común en el coaxial;
• coaxial de 50 Ω;
• medición en el extremo del coaxial, sin acoplador.

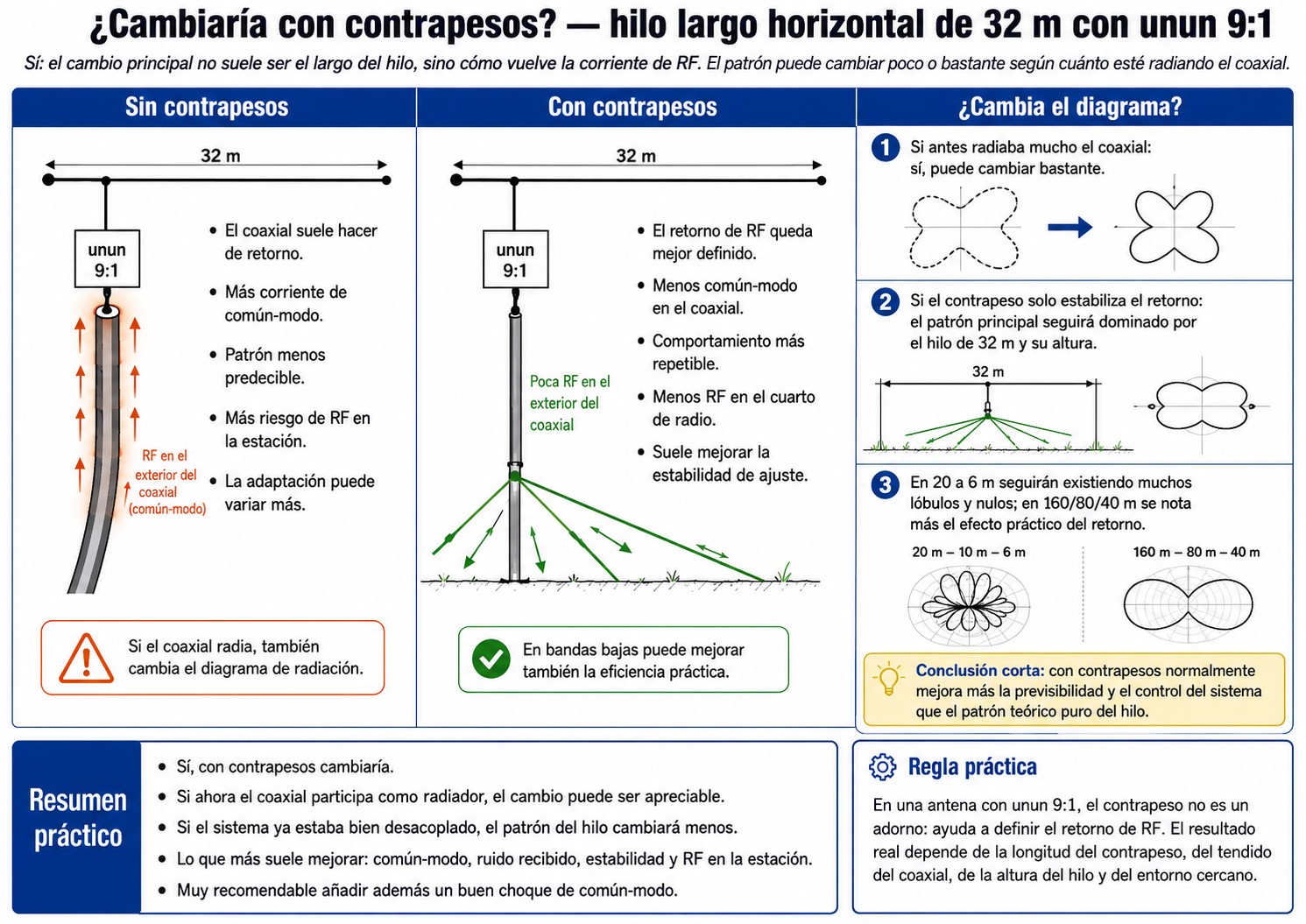

Qué aportan los contrapesos

Con contrapesos adecuados no necesariamente obtendrás una ROE más baja en todas las bandas. Lo que normalmente conseguirás es:

• valores más repetibles;
• menos variación al tocar o mover el coaxial;
• menos RF en el cuarto de radio;
• menos dependencia de la longitud del coaxial;
• pérdidas más controladas;
• mejor funcionamiento del acoplador.

En algunas bandas la ROE puede incluso subir, aunque el sistema esté funcionando mejor, porque antes parte de la adaptación se estaba produciendo mediante pérdidas y radiación no controlada del coaxial.

Con acoplador

Un acoplador interno típico que solo admite hasta aproximadamente 3:1 probablemente cubriría:

• parte de 80 m;
• casi todo 40 m;
• parte de 17 y 15 m.

Un acoplador externo amplio, capaz de trabajar con impedancias muy altas y reactivas, tendría muchas más posibilidades en todas las bandas, aunque 160 m, 20 m, 10 m y 6 m pueden seguir siendo difíciles.

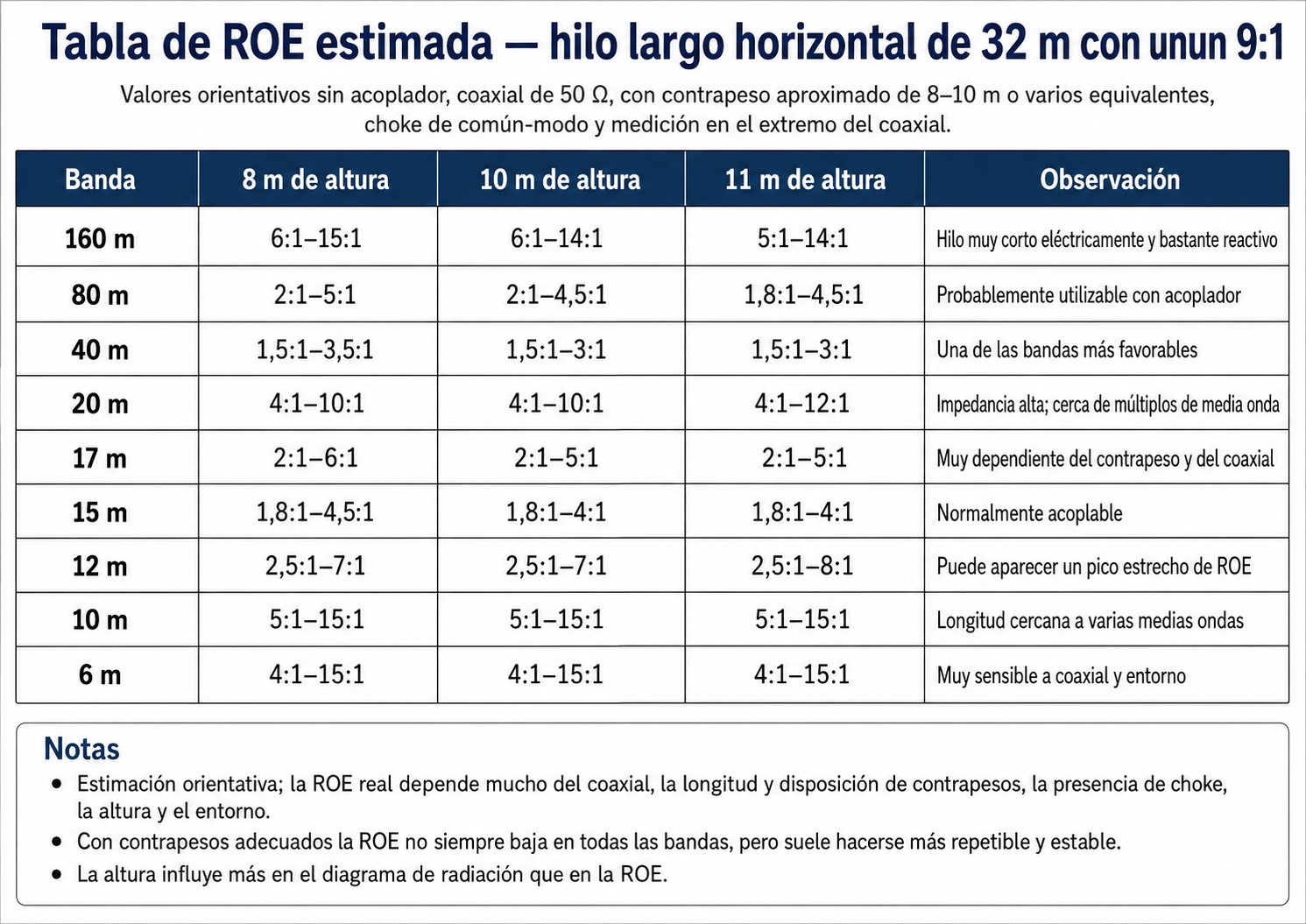

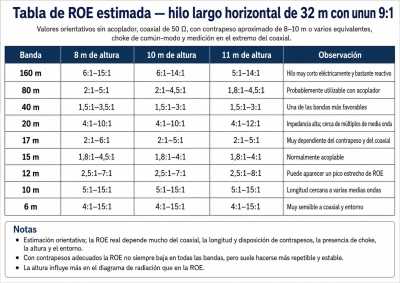

Estimación ROE

• 40 m será probablemente la banda más cómoda.
• 80 m y 15 m deberían poder ajustarse razonablemente.
• 17 y 12 m serán variables.
• 20 y 10 m pueden presentar impedancias muy altas.
• 160 m necesitará un acoplador serio y seguirá siendo poco eficiente.
• 6 m será muy impredecible y con un patrón extremadamente multilóbulo.

La diferencia de ROE entre 8, 10 y 11 m de altura probablemente será menor que la diferencia provocada por cambiar el contrapeso o añadir un choke. La altura afecta mucho más al diagrama de radiación que a la ROE.
