Busco esquema antena VHF 4 elementos

EC1T
 EC1T
Mensajes: 1286
#19878  - 30 abril, 2012 21:20

Hola

¿Alguien dispone de un esquema o las medidas para realizar una antena
de VHF para 144 MHz de 4 elementos de espaciado largo?

Es para activaciones de SOTA o similares

[img size=500] [/img]

Antena para utilizada para la Radio-Orientacion ARDF (Amateur Radio Direction Finding
mas información el la revista CQ de Abril-2008 pagina 54.

Algo similar a Dual-Band Yagi DK7ZB 144/430 MHz 4+5el. 100cm

- WEB relacionadas:

· Summits on the Air (SOTA) zonas montañosas.

· Cumbres en el Aire Guía del Activador
· http://sota-ea4.blogspot.com.es/
· http://www.sota.org.uk/Associations/viewAssociation/prefix/EA2

· http://www.sotabeams.co.uk/SOTAPole.htm

- - -

73

Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
Inició el tema
EA4ADJ
Mensajes: 4053
#188034  - 1 mayo, 2012 08:01

Hola, ¿has mirado en las paginas de DK7ZB?.
http://www.qsl.net/dk7zb/start1.htm
73.

Mi hijo me hace profundamente feliz

TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!

ResponderCitar
EA7HOH
Mensajes: 355
#188035  - 2 mayo, 2012 06:31

Te adjunto algunos documentos que podrían ayudarte.

73's

[attachment]Yagi VHF (3 elem).pdf[/attachment]

[attachment=12042]YagiVHF5elem.pdf[/attachment]

[attachment=12043]YagiVHF7elem.pdf[/attachment]

[attachment=12044]YagiVHF13elem.pdf[/attachment]

Rafa - EA7HOH

Twitter: @RAFAGARTIER

http://ea7hoh.ure.es

ResponderCitar
EA5DIT
Mensajes: 140
#188036  - 2 mayo, 2012 17:59

HOLA CARLOS: YO TE REMITO LAS MEDIDAS Y SI VIENES POR ESTAS LATITUDES TE REGALO UNA.

ResponderCitar
EC1T
 EC1T
Mensajes: 1286
#188211  - 3 mayo, 2012 07:59

Muchas gracias a todos

La idea es construir una antena ligera de peso...
Posiblemente el travesaño (boom) o soporte,
sea con tubo rígido de plástico PVC...

Algo similar a http://www.qsl.net/dk7zb/start1.htm

Me han comentado que, con una antena con los elementos aislados del boom tiene mas ventaja, sobre las que tienen los elementos atravesando o pegados al boom. ¿Que opináis?

Adaptación con cable de TV de 75

[img size=400] [/img]

::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

Antena ARRW2, mas información en la revista "RadioAmateur Abril-2008 pagina 15"
http://www.arrowantennas.com/arrowii/146-4ii.html

::::::::::::::::
- WEB relacionada
· Yagis DK7ZB ver Respuesta #6, 61, 84
· Yagi DK7ZB 144 MHz 4el. 12.5/50 150cm 11.0dBi
· Yagi DK7ZB 144 MHz 4el. 12.5/50 125cm 10.4dBi
· Yagi DK7ZB 144 MHz 4el. 12.5/50 100cm 9.7dBi

· http://members.home.nl/schollema/dk7zb.htm

- - -

73.

Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
Inició el tema
EA4WT
Mensajes: 1919
#188246  - 3 mayo, 2012 10:23

Otra opción para el SOTA en 145, es una quad ligera, 2 o 3 elem, ya que la puedes hacer con fibra y el radiante de cable, fácil transporte.

http://www2.mmae.ucf.edu/~ssd/ham/quadcalc.html

Josetxu
Guadalajara
IN80kn

http://sota-ea4.blogspot.com/

ResponderCitar
EA5DIT
Mensajes: 140
#188037  - 3 mayo, 2012 17:54

LA ANTENA

ResponderCitar
EC1T reaccionó
EA7HOH
Mensajes: 355
#188291  - 3 mayo, 2012 18:30

Una pregunta Antonio EA5DIT,

¿El primer Director es mayor que el Dipolo Radiante?, ¿eso está bien medido?.

73's

Rafa - EA7HOH

Twitter: @RAFAGARTIER

http://ea7hoh.ure.es

ResponderCitar
EA5DIT
Mensajes: 140
#188038  - 4 mayo, 2012 07:12

LO MISMO PENSÉ YO PERO CREO QUE LO HICE BIEN, DE TODAS MANERAS LO COMPROBARÉ.

ResponderCitar
EA2ET
Mensajes: 6689
#188348  - 4 mayo, 2012 07:22

No conozco ese diseño, pero es bastante frecuente encontrar directores más largos que el excitado.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EC1T
 EC1T
Mensajes: 1286
#188350  - 14 agosto, 2014 13:01

Hola

Os paso esta antena ligera de peso de la web:
- tulsahamradio

Otra similar en la web de arawr
I built this 2 meter RDF antenna using an old tape measure and superpex.
I made it to fold up for travel. it weights 200 grams.


_________________________________________________________________
Otra similar en la web de www.hcra.org

foto1
It’s a great antenna for portable operations such as foxhunting (RDF), SOTA, camping or anything else that you need an improved antenna over the stock “rubber duck” antenna that comes with your portable.
Here is a quick video of it in action.

________________________________________________________________
Otra similar en Ultralight 3-el. Yagi for 2m

________________________________________________________________

. . .
73 EA1DVY

Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
Inició el tema
EA4ADJ
Mensajes: 4053
#188039  - 14 agosto, 2014 13:35

Hola, lo de los directores mas largos que el excitado es mas comun de lo que pensamos, es consecuencia de muchas cosas que interaccionan en la antena.
Mi consejo es que te pases a ver a Antonio (un abrazo para ti y la familia) y si no pues en la pagina de DK7ZB en el apartado de antenas ligeras tienes lo que buscas si o si.
73.

Mi hijo me hace profundamente feliz

TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!

ResponderCitar
EC1T
 EC1T
Mensajes: 1286
#385509  - 20 abril, 2023 03:17

Hola,



Alguien a probado la antena direccional dual HYS-antena Yagi VHF UHF de doble banda

(VHF/2m y UHF/70cm)  que los elementos se pliegan (foldable)

con 3 elementos VHF (9,5dBi) y 5 elementos UHF (11,5dbi)

con un solo conector para las dos bandas, es algo ligera de peso (648gr)

y fácil de transportar para realizar actividades de  SOTA , vértices geodésicos

precio aproximado 124 Euros

·


·


·


·

·

·

73 Carlos EC1T



Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2272
#385513  - 20 abril, 2023 11:27

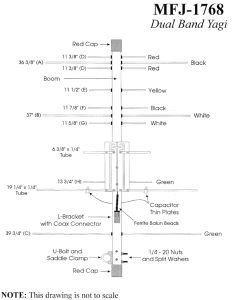

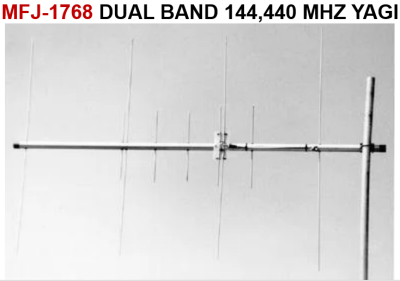

Carlos,mira aqui tambien,las de doble bajada son mejores que la de una.2m 70cm Dual Band Antenna Common or Separate Connectors (antennas-amplifiers.com)

si te la quieres hacer tu ,primero debes ver que diametro de elementos puedes conseguir y a partir de aqui buscar un esquema con los diametros tuyos,ya que si copias medidas de por ahi y lo haces con diametro diferente no funcionara la antena.una antena es mucho mas que unas longitudes,para cada diametro de elementos corresponden unas medidas y separaciones entre ellos ,si varias algo varia todo.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EC1T
 EC1T
Mensajes: 1286
#385539  - 21 abril, 2023 02:19

Publicado por: EB3DYO

Carlos,mira aqui tambien,las de doble bajada son mejores que la de una.2m 70cm Dual Band Antenna Common or Separate Connectors (antennas-amplifiers.com)

si te la quieres hacer tu ,primero debes ver que diametro de elementos puedes conseguir y a partir de aqui buscar un esquema con los diametros tuyos,ya que si copias medidas de por ahi y lo haces con diametro diferente no funcionara la antena.una antena es mucho mas que unas longitudes,para cada diametro de elementos corresponden unas medidas y separaciones entre ellos ,si varias algo varia todo.un saludo

Gracias por la información Francisco EB3DYO

·

Estoy interesado en construir una  antena direccional dual (VHF/2m y UHF/70cm)

con los  elementos que se plieguen (foldable) de 3 elementos VHF y 5 elementos UHF

con un solo conector para las dos bandas, que se ha fácil de transportar

el diámetro de los elementos seria de 2,4mm o 3,2mm aproximadamente...

·

La utilizaría  para el repetidor de la ISS

·

¿Si conoces de algún esquema o  sitio WEB con las medidas?, se lo   agradezco.

·


.

Lo mas parecido que he visto a sido en la web de DK7ZB

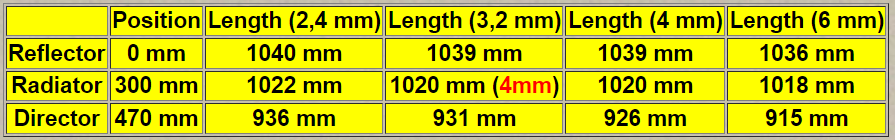

The 3-Element-2-m-Yagi, Boom 85 cm, 50 Ohm pero no tiene 70cm


·

Y otra similar en Duoband DK7ZB-Yagis (4el VHF/ 5el UHF and one Feedpoint)


...

He encontrado el material para los elementos que se plieguen (foldable)

con antena de TV de varillas telescópicas o extensibles

cada elemento de VHF tendría un coste aproximado de 3,74€


·


·

·

·

73 Carlos EC1T















Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2272
#385542  - 21 abril, 2023 08:08

Carlos ,a pesar del precio me inclinaria por la antena que pusiste arriba de aliexpress,porque? pues no veo la forma de hacerla plegable,sin tener que montar todos los elementos en la montaña,las telescopicas que propones no son de utilidad,me explico, tal como he dicho antes el grosor influye por lo que no puedes poner una medida hecha con un tubo uniforme a un tubo que tiene diametros decrecientes (telescopica) y segundo ¿vas a medir cada longitud y ponerla en la montaña?,un coñazo o imposible.mejor llevar todos los elementos juntos y luego con grapas de plastico montarlos con las marcas pintadas en el boom de plastico,mas facil, podras usar medidas de DK7ZB por ejemplo,algun video hay por ahi ,es mi opinion.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EC1T y EA2AJO reaccionaron
EC1T
 EC1T
Mensajes: 1286
#385561  - 22 abril, 2023 11:07

Publicado por: EB3DYO

Carlos ,a pesar del precio me inclinaria por la antena que pusiste arriba de aliexpress,porque? pues no veo la forma de hacerla plegable,sin tener que montar todos los elementos en la montaña,las telescopicas que propones no son de utilidad,me explico, tal como he dicho antes el grosor influye por lo que no puedes poner una medida hecha con un tubo uniforme a un tubo que tiene diametros decrecientes (telescopica) y segundo ¿vas a medir cada longitud y ponerla en la montaña?,un coñazo o imposible.mejor llevar todos los elementos juntos y luego con grapas de plastico montarlos con las marcas pintadas en el boom de plastico,mas facil, podras usar medidas de DK7ZB por ejemplo,algun video hay por ahi ,es mi opinion.un saludo

·

Gracias por la informacion, pero seguiré con el proyecto con el material citado

(con los elementos telescópicos con diámetro decrecientes) algo similar a las antenas direccionales de HF...

·

·

He visto la web de DL6WU Yagi-Uda antenna online calculator


·

- El proyecto de la antena puede ser de esta manera:

·

· La frecuencia de trabajo será en 145 MHz (o 145.800 MHz = QRG de RX del repetidor ISS)

· La viga central o mástil (llamada BOOM, es la estructura donde se sujetan los elementos de la antena directiva),
en este caso,  tiene que ser de un material aislante (PVC, plástico o madera)
de esta forma todos los elementos están aislados del BOOM
· La forma del BOOM creo que es mejor en forma rectangular, en este caso 2x4 cm aproximadamente


·

· El diámetro de los elementos es escalonada/decrecientes de 5 a 3 mm (al ser telescópica)

  las medidas en la calculadora las he puesto a 4mm

·
· El numero total de elementos puede ser de  4 (1 reflector, 1 excitador y 2 elementos pasivos, llamados directores)


Versión de Javascript 2022-06-09 por Valery Kustarev,

basado en Rothammel / DL6WU

Yagi largo DL6WU

--------------------------------------------------

Frecuencia f: 145 MHz

Longitud de onda λ: 2 m 68 mm

Diámetro del elemento d: 4 mm

Diámetro de la pluma D: 20 mm



Número total de elementos: 4

Longitud de la pluma: 949 mm

Ganancia: 8,7 dBi (aprox.)

--------------------------------------------------

Longitud del reflector R: 1 m 14 mm

Posición del reflector R = 0

--------------------------------------------------

Longitud dipolo F: 985 mm

Posición dipolo F (R-F): 414 mm

Espacio en el punto de conexión g <= 27,6 mm

--------------------------------------------------

Posición del director D1 (R-D1): 569 mm, Longitud D1: 936 mm

Distancia F-D1: 155 mm

--------------------------------------------------

Posición del director D2 (R-D2): 941 mm, Longitud D2: 929 mm

Distancia D1-D2: 372 mm

--------------------------------------------------

Pluma con una sección transversal cuadrada.

Los elementos se montan en el centro del brazo metálico y se aíslan de él, o se montan encima del brazo.

El cálculo tiene en cuenta la corrección de la pluma.

--------------------------------------------------

Dimensiones del cable coaxial correspondiente (balun).

Longitud U1: 1 m 20 mm

Longitud U2: 340 mm

·

·

· El elemento excitador es un "dipolo abierto recto, de media onda" alimentado por el centro
con una impedancia de entrada de 68 ohmios aproximadamente
su balun de adaptación 68:50 ohmios será con cable coaxial de 50 ohmios
· La elección de este tipo de excitador es para que se pueda plegar para su trasporte al BOOM.
·
· Como se transformar la impedancia de "dipolo recto de 68 ohmios a la impedancia característica del cable de alimentador de 50 ohmios, en este caso se utiliza un bucle de cable (3λ/4+λ/4) ver Matching and balancing. What is an antenna balun for?


·

·

·

- Por otro lado he visto la web de YU7EF EF0206 de direccional de VHF/2m de 4 elementos, que puede ser interesante...


·

·

·

73 Carlos EC1T







Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2272
#385565  - 22 abril, 2023 18:13

suerte,ya nos comentaras como funciona y cual has montado,personalmente el diseño de dl6wu no lo haria ya que con pocos elementos no funciona bien.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
