Upgrading Fuente Alimentación Grelco

Si lo que necesitas son sus esquemas, los tengo. Me los remitió Grelco cuando se los pedía por una avería de mi fuente.
Si lo que vas a hacer es reemplazar la placa estabilizadora, piensa en mí cuando la cambies, yo tengo la mia en estado "no reparable", y tengo la fuente en funcionamiento gracias a una placa de una fuente de 7-10A de la misma Grelco, en las que el Restart se hacía con pulsador.
73 de Xavi

Hola Xavi.

Si puedes enviarmelos a mi correo, te lo agradecería,

isladelobos arroba terra punto es.

Pues buscando por internet he encontrado algunas ideas,

Como Esta o Esta otra, que se basan en un LM317

He visto cosas mas complejas, pero creo que con esto va.

Te dejo el dibujo de la pcb grelco CF-30 que hice en pdf.

EDITO: Creo que los esquemas mencionados no me servirán, debido a que la fuente regula por negativo y los transistores están en contacto directo con el chasis de la fuente, habría que modificar algo, pero como soy nulo, a ver si alguien me da una pista.

Hola , que quieres regular la salida de 13,8 voltios, si es asi lo tienes en la misma placa la regulacion . saludos

Tienes razón, pero creo recordar que solo ajustaba de 12V a 15V, en cuanto tenga el nuevo puente rectificador instalado, lo confirmo.

Saludos.

Un par de observaciones importantes sobre simbología:
- el puente rectificador que has dibujado tiene los diodos mal de polaridad.
- los transistores dibujados son pnp cuando deberían ser npn, que es lo que conviene y lo que es el 2n3055.

A parte, para regular puedes probar con LM317 o el clásico 723 ..encontrarás mucha información por internet, de entrada en, los "data sheets" tienes las "typical applications" que suelen ser muy útiles.
Saludos

Pues si que tienes buen ojo Enric, ya me había fijado en los transistores, puse el esquema de un MJ2955, mi poca experiencia, lo del puente de diodos no me había fijado.

Estaba pensando en el LM317, aunque tal vez sea mejor el LM337 ya que la fuente es regulada a negativo, tal vez con solo cambiar el BDX53C por el lm337 y otro potenciometro, me valdría.

Un saludo y felicidades por su nuevo indicativo.

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/2177/grelco_2011-07-03.zip

Hola. Soy Nacho. Me puedes enviar el archivo pdf al correo? Le he dado al enlace pero no esta o sale error.
mi correo es ec3del gmail dot com

73

Mirar si os sirve algo parecido a esto, regula por negativo. Con R7 ajustas la tensión.

El problema de esta fuente es que a tensiones bajas, no conviene sacarle toda la corriente ya que los transistores se calientan y mucho.

El 723 es muy sensible a la RF, a mi no me ha dado buen resultado.

Saludos

Yo, sustituiría los 2N3055 por los 2N3771 que aguantan mas Amperios, y por lo tanto, se calentaran menos y la fuente ira mas descansada.

73 - EA1JB - Julian

Hola, el calor no lo producen los amperios que pueda aguantar un transistor, sino el resultado de multiplicar la corriente que circula por él por la tension que soporta, de modo que un transistor por el que circulan 10 A y en el que caen entre el colector y el emisor (hablamos de bipolares) 10v disipará 100W, de igual manera si aguanta 30 A que si puede aguantar 200 A, que deberermos disipar de la manera mas adecuada, otra cosa es que dicho transistor solo aguante 5A en ese caso el transistor ira a..., por eso de poner un transistor que aguante un 50% o mas, aunque eso depende del grado de robustez que queramos dar a la fuente, el caso es tener un margen de seguridad.
pero W = I X V, de toda la vida.
73.

Muy buenas,

Aprovecho este hilo para preguntaros si conocéis algún transistor tipo 2N3055 o de superior intensidad, pero que pueda trabajar con 100V.

Me hace falta para poder hacer una fuente de 48V, pero el trafo me da 80V de salida, cuando rectifique se irá sobre 100V.

En cuanto al regulador para excitar la base de los 2N3055 yo utilizo el L200 en el que se puede ajustar una intensidad de limitación sobre la base de los 2N3055, por lo que conviertes la fuente en Cortocircuitable.

Juan Antonio

Juan Antonio:
¿2N3773? (140 V, 150 W, 16A)
jon, ea2sn

Esa placa de regulación no tiene nada de malo, actualizar el esquema no veo por qué??? es estable y funciona muy bien, además de sencillo lo único que le pusieras una protección contra sobretensión a la salida que no vendría de mas. ( protección crowbar) saludos.

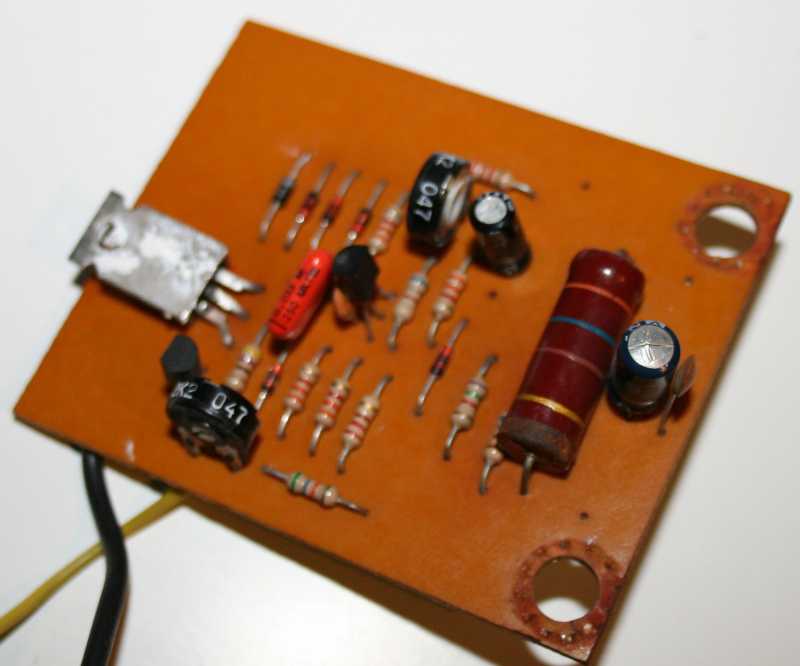

El condensador de la foto de la placa... ¿está pujado o me lo parece?

https://ludens.cl/Electron/Ps20/Ps20.html

Hola buenas tardes .
Me gustaria disponer de ese esquema pues en el enlace no esta disponible .
Muchas gracias

EA5ZF escribió:

Si lo que necesitas son sus esquemas, los tengo. Me los remitió Grelco cuando se los pedía por una avería de mi fuente.
Si lo que vas a hacer es reemplazar la placa estabilizadora, piensa en mí cuando la cambies, yo tengo la mia en estado "no reparable", y tengo la fuente en funcionamiento gracias a una placa de una fuente de 7-10A de la misma Grelco, en las que el Restart se hacía con pulsador.
73 de Xavi

Buenas tardes ,
No se si es posible disponer de los esquemas de esta placa CF13330 para poder ajustar de nuevo los tres potenciometros ,ademas de un Jumper que desconozco su uso .leones40@yahoo.es
Gracias y saludos
