TRANSISTORES MRF455 Y 2SC2290

  RSS
EA7CJN
Mensajes: 29
30 julio, 2019 15:40     #336861

Hola, estaba viendo la posibilidad de cambiar unos 2sc2290 del paso final de un Ts120 por unos Mrf455, viendo el datasheet he visto que son bastante similares, pero hay una cosa que me ha llamado la atencion, en todo el documento se habla de base,emisor y colector como un transistor bipolar, pero en la hoja numero 4 donde vienen sus dimensiones y el patillaje, estas vienen anotadas como drain, gate y source haciendo entender que es un mosfet, no se si algun colega los ha cambiado y me podria decir si esto es una errata o a que se refieren, muchas gracias.

ResponderCitar
EB3DYO
Mensajes: 977
30 julio, 2019 16:52     #336862

son transistores bipolares ,en el datasheet no veo por ningun lado el drain source gate,mira los datasheet bien

http://pdf.datasheetcatalog.com/datasheet/toshiba/1465.pdf

http://datasheetcatalog.com/datasheets_pdf/M/R/F/4/MRF455.shtml

un saludo



EB3DYO
FRANCISCO

ResponderCitar
EA7CJN
Mensajes: 29
30 julio, 2019 19:11     #336869

@eb3dyo

Hola,el datasheet lo he mirado en donde iba a comprarlo, en Mouser, y te aseguro que lo he mirado muy bien, entra y mira en la página 4 , ese que tu has mandado no lo había visto, gracias.

ResponderCitar
EB3DYO
Mensajes: 977
30 julio, 2019 19:50     #336871

evidentemente esta equivocado el de Mouser aunque el patillaje concuerda source =emisor,drain=colector,gate=base,mira mi enlace y veras que siendo tambien el datasheet de Macom alli esta correcto el patillage,un saludo















EB3DYO
FRANCISCO

ResponderCitar
EA3SE
Mensajes: 295
1 agosto, 2019 11:07     #336913

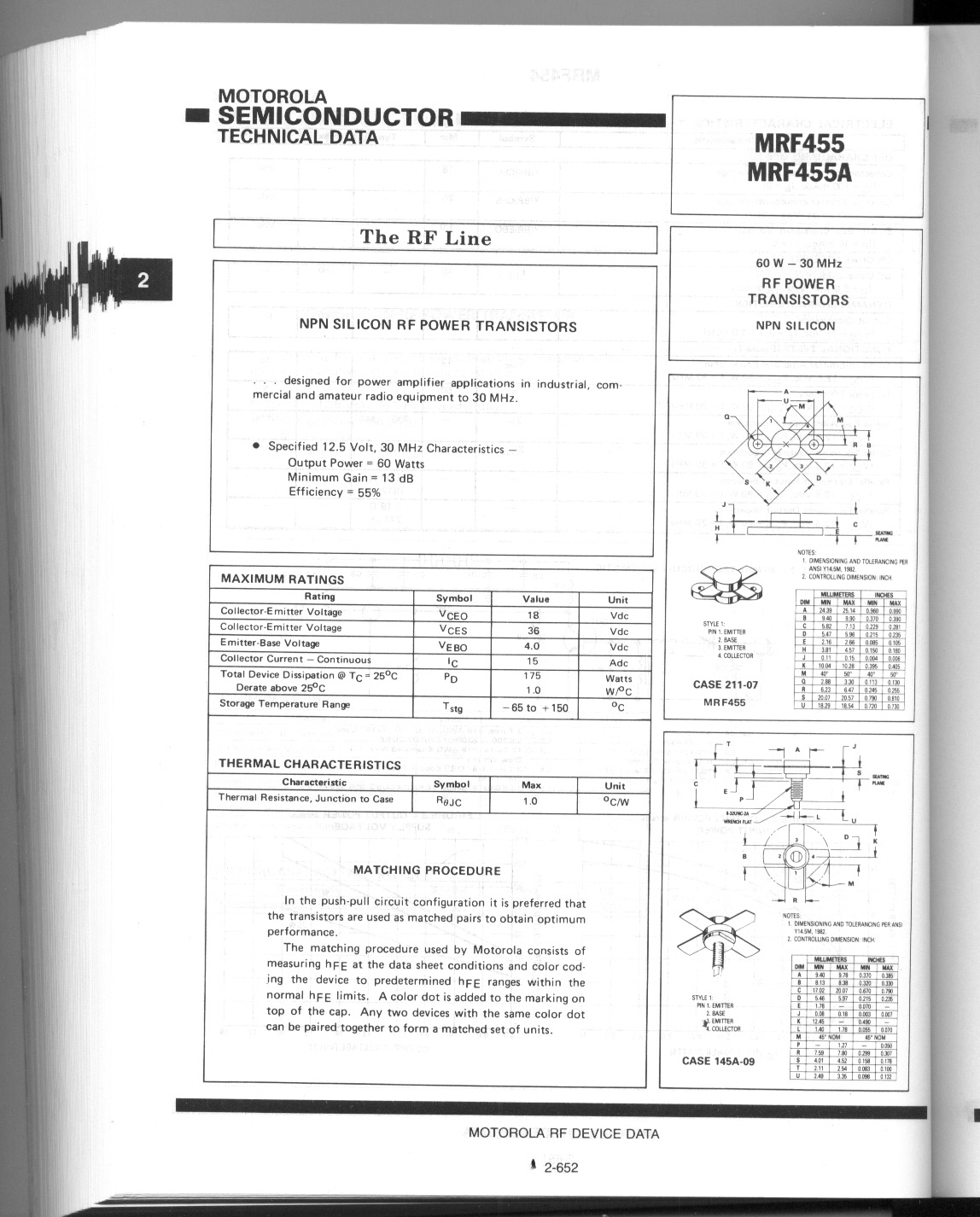

Del data book de Motorola, por si te sirve. Si quieres más info, la escaneo o fotocopio y te la envío.

JJ

ResponderCitar
EA3SE
Mensajes: 295
1 agosto, 2019 11:08     #336914

Saludos, me ha salido dos veces...Perdón..!



Esta publicación fue modificada hace 3 meses 2 veces por EA3SE
ResponderCitar
EA3SE
Mensajes: 295
1 agosto, 2019 11:10     #336915

Del data book de Motorola, por si te sirve. Si quieres más info, la escaneo o fotocopio y te la envío.

JJ

ResponderCitar
EA3SE
Mensajes: 295
1 agosto, 2019 11:11     #336916

Del data book de Motorola, por si te sirve. Si quieres más info, la escaneo o fotocopio y te la envío.

JJ

ResponderCitar
EA7CJN
Mensajes: 29
2 agosto, 2019 13:48     #336940

@ea3se

con esa info tengo suficiente, muchas gracias a todos
