[Resuelto] Sujeción vientos a torre

Página 1 / 2
  RSS
EA2EJL
Mensajes: 57
31 agosto, 2020 12:05     #352414

Buenos días,

Estoy preparando en montaje de una torre Televes 360 para antena directiva y me surge una nueva duda. Concretamente el punto de sujeción de los vientos a la propia torre. Voy a utilizar cable de acero inoxidable de 6 mm. En principio pienso pasar directamente el cable alrededor del tubo de 30 mm de la torre, porque no encuentro guardacabos que abran lo suficiente para colocarlos alrededor del tubo.

¿Hay otra forma de sujetar los vientos a la torre?

Gracias, Un saludo,

Antonio del Val
EA2EJL
____
El problema del mundo no es que la gente sepa demasiado poco, sino que sepa muchas cosas que no son ciertas. Pinker Steven, 2007.

ResponderCitar
EA5ZJ
Mensajes: 1570
31 agosto, 2020 13:52     #352417

Yo en su dia puse una goma de butano de unos 20cm en la parte que toca la torre.    A tipo aislador casero.

Asi, electricamente, tambien aislaba.

Parece mediocre pero hace su cometido.

infototwifi@gmail.com Jordi

ResponderCitar
EA3AQ
Mensajes: 81
31 agosto, 2020 15:31     #352420

@ea5zjt tienes que poner un perrito a la torre y en el pasador pasar el cable y a un par de palmos poner el aislador y en la otra punta lo mismo, así la antena queda aislada y no hace resonar el resto



ResponderCitar
EA1CN
Mensajes: 2170
31 agosto, 2020 15:33     #352421

Hola Antonio y Jordi. Todas las torres de este tipo que he verificado en su instalación y más grandes, ningún problema en pasar el cable por la barra y poner uno (o dos) perrillos. Es todo inoxidable, en principio.

La mía de SG capital está así hace 30 años. Televés, en sus catálogos, no dice de guardacabos específicos. Creo. ¿Tienes el catálogo? (te lo mando si acaso). No le veo razón, la verdad.

Venga, Antonio, sin miedo. Mucha torre es. Los pies juntos cuando te subes. 😉

73

73. Diego

ResponderCitar
EA5BRE
Mensajes: 880
31 agosto, 2020 15:34     #352422

Hola Antonio:

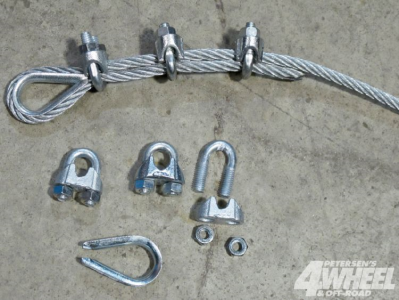

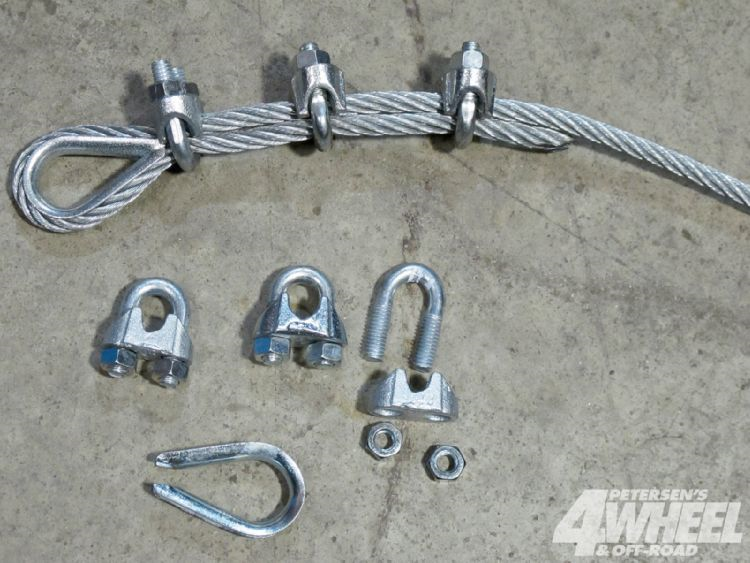

Un guardacabos se usa  donde el enganche el cable pueda cortarse o deteriorarse, como alguna platina o algun perfil cortante,pero para el tubo de 30mm de tu torre como bien comentas, con darle una vuelta alrededor y la baga con 2 perrillos creo que es lo habitual..De todas formas aunque encontraras guardacabos de esa medida,tendrias que abrirlos para meterlo en el tubo de tu torre (Ya que tu televes, creo que el empalme va roscado) y supongo que se deformaria..Lo dicho Antonio,con una vuelta o dos (por si quieres mas seguridad) y 2 buenos perrillos inox tu torre estara segura..En muchos libros se ven torres con 3 pletinas que abrazan todo el perimetro de la torre y en su punto de union va el cable.En esa situacion si que es recomendable el Guardacabos.Donde si tienes que poner toda tu atencion es en el anclaje del suelo..La mayoria de torres que han caido fueron por este motivo  ...

Buen montaje..

73..Luis

EA5BR€

Pd..Aver si alguien  me puede explicar como los vientos metalicos derivados a tierra/masa ,tanto por la torre como por los anclajes del suelo pueden entrar en resonancia..Donde si entran en resonancia dependiendo su longitud, es cuando estan aislado en ambos extremos..Enfinnn..!! No se..



Esta publicación fue modificada hace 2 meses por EA5BRE
ResponderCitar
  EA3FNM me gusta
EA2AQH
Mensajes: 549
31 agosto, 2020 17:03     #352433

Hola a todos.

Más vale una imagen que mil palabras:


Como bien te han recomendado, si va a ir sujeto directamente al tubo vertical de la torre, no es necesario fijarlo con guarda-cabos. De todas formas, una opción es usar un grillete de la manera siguiente:


Un grillete es esto:


O bien usar mosquetones, aunque sinceramente prefiero los grilletes



Más imágenes que espero que ayuden sobre la fijación de las riostras a la torre:


Finalmente, en caso de poner aislantes cerámicos, en la imagen siguiente se observa la mejor manera de "anudar" las riostras en el propio aislante.


De esta manera, si se rompiese el aislante, las riostras se anudarían y aunque se perdiese parte de la tensión, seguiría cumpliendo su misión



73 de Eduardo - EA2AQH



¡¡¡ No olvides visitar mi blog: www.ea2aqh.es !!!

ResponderCitar
  EC5APB y EA1CN me gusta
EA7AIN
Mensajes: 2367
31 agosto, 2020 21:04     #352448

@ea2ejl ¿Qué altura tiene?.

ResponderCitar
EA2ET
Mensajes: 5816
31 agosto, 2020 21:14     #352449

Buena toma de tierra (eléctrica) a la torre y las riostras aisladas de tierra, para evitar que un posible rayo las funda.

Lo he visto.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA2EJL
Mensajes: 57
31 agosto, 2020 21:18     #352450

@ea7ain

12 metros.

Antonio del Val
EA2EJL
____
El problema del mundo no es que la gente sepa demasiado poco, sino que sepa muchas cosas que no son ciertas. Pinker Steven, 2007.

ResponderCitar
EA7AIN
Mensajes: 2367
1 septiembre, 2020 07:49     #352464

@ea2ejl Te lo pregunto porque la mia tiene esa altura. Le he puesto dos niveles de vientos, a la mitad y a la altura del rotor. No es nuevo pero si la forma. El cable de los vientos superiores (5) es el mismo cable de los inferiores, tensados por una polea. De esta polea sale el cable que se sujeta a los hierros que se utilizan para pintar el bloque. La ventaja es que la tirantez de cada viento superior/interior se equilibran. El macarronico dibujo no tiene derechos de copia.

Vientos torreta



ResponderCitar
EA2EJL
Mensajes: 57
1 septiembre, 2020 14:21     #352471

Bueno, después de escucharos, pasaré el cable directamente por el tubo de 30 mm y colocaré el primer aislador tipo huevo lo más próximo de la torre. Cuanto menos piezas intermedias entra cable y torre, menos problemas. Gracias Diego, ya tengo el catálogo de Televes.

Gracias a todos por la aclaración.

Un saludo,

Antonio del Val
EA2EJL
____
El problema del mundo no es que la gente sepa demasiado poco, sino que sepa muchas cosas que no son ciertas. Pinker Steven, 2007.

ResponderCitar
EA2ET
Mensajes: 5816
1 septiembre, 2020 15:40     #352479

EA5BR€

Pd..Aver si alguien  me puede explicar como los vientos metalicos derivados a tierra/masa ,tanto por la torre como por los anclajes del suelo pueden entrar en resonancia..Donde si entran en resonancia dependiendo su longitud, es cuando estan aislado en ambos extremos..Enfinnn..!! No se.

Luis, la resonancia se da con longitudes de 1/2 onda y sus múltiplos, que longitud tiene la tierra como conductor en sus múltiples recorridos posibles?

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA5L
 EA5L
Mensajes: 335
1 septiembre, 2020 15:40     #352480

@ea2ej

Hola, es importante cortar los vientos con aisladores a la distancia correcta para que no resuenen segun las bandas que vayas a trabajar.Se nota mucho.

Mínimo 2 aisladores por riostra en los más largos, a la torre pasando el cable simplemente no hay problema. El corte de las riostras si que es muy importante.

Un saludo.

Esta publicación fue modificada hace 2 meses por EA5L

Luis
Valencia

ResponderCitar
EA2EJL
Mensajes: 57
1 septiembre, 2020 15:52     #352481

@ea5l

Sí. A las riostras le voy a colocar aisladores cada 2,5 m.

Antonio del Val
EA2EJL
____
El problema del mundo no es que la gente sepa demasiado poco, sino que sepa muchas cosas que no son ciertas. Pinker Steven, 2007.

ResponderCitar
EA3BOX
Mensajes: 417
2 septiembre, 2020 11:39     #352513

Si pones cuerda DYNEEMA o similar en vez de cable de acero, te ahorras un monton de trabajo. Salu2, Joan.

Joan Solà Vilaseca
Sant Feliu de Guixols, Girona.

ResponderCitar
EA5BRE
Mensajes: 880
2 septiembre, 2020 11:50     #352516

@ea2ejl

Perfecto Antonio, 2,5m es la longitud ideal para que tengas un estropicio en los 10m..Pues cae justo 1/2 longitud onda en 28,500...Enfin.

Aisladores SI .Aisladores NO..La eterna  discusion de toda la vida ..Hayà cada uno con sus ideas..En mi torre tengo 12 vientos (3secciones) y todos sin aislador, o sea todos unidos a torre y anclaje del suelo.(ver QRZ) y nunca tuve ningun conflicto en ninguna banda .Y yo no ejerzo QRP precisamente..

73..Luis

ResponderCitar
  EA5EYO me gusta
EA2AQH
Mensajes: 549
2 septiembre, 2020 16:46     #352525

Hola a todos.



Cierto, es una eterna discusión (hay otras como las tierras, los pararrayos, ...  🙂 ). Yo he visto instalaciones con y sin aislantes en las riostras, pero no he visto ninguna que tuviera algún problema que fuera resuelto con esta solución. Sería muy interesante que alguien contara alguna experiencia personal de este estilo.



73 de Eduardo - EA2AQH





¡¡¡ No olvides visitar mi blog: www.ea2aqh.es !!!

ResponderCitar
  EA1CN me gusta
EA1CN
Mensajes: 2170
2 septiembre, 2020 16:50     #352526

Eso, allá cada uno.

Yo, personalmente, como  Luis, no entiendo qué tienen que ver las riostras de una torre que va a soportar antenas direccionales a diferencia de un poste radiante de emisora de OM. Que yo recuerde, tanto la transmisora de Arganda, como de Pozuelo del Rey (HF) no arriostraban con riostras partidas. He leído un libro abt. Towers que me han pasado y nada. La mía no, desde luego, mantenía una tribanda Tagra HF y tres más de diversas frecuencias. Me resonaba el bolsillo, eso sí.

Pero me gustaría seguir aprendiendo.

Adelante, TNX. 73



73. Diego

ResponderCitar
EA5L
 EA5L
Mensajes: 335
2 septiembre, 2020 16:52     #352527

@ea3box

A teleco no le gusta.



Luis
Valencia

ResponderCitar
EA2AQH
Mensajes: 549
2 septiembre, 2020 17:32     #352530
Publicado por: @ea5l

@ea3box

A teleco no le gusta.



Hola.

No tengo constancia de esto. Al contrario, he visto en numerosas memorias técnicas aprobadas por Telecomunicaciones el uso de riostras de material sintético. Eso sí, demostrando en todas ellas su idoneidad de resistencia mecánica en las peores condiciones climatológicas posibles. Por eso, si tienes infromación que en sentido contrario te agradecería que lo indicaras para aprender todos.



73 de Eduardo - EA2AQH





¡¡¡ No olvides visitar mi blog: www.ea2aqh.es !!!

ResponderCitar
