Buenas tardes:
Desmonté la plaquita que regula la tensión de salida de una fuente Grelco 1330 A para cambiar un potenciometro

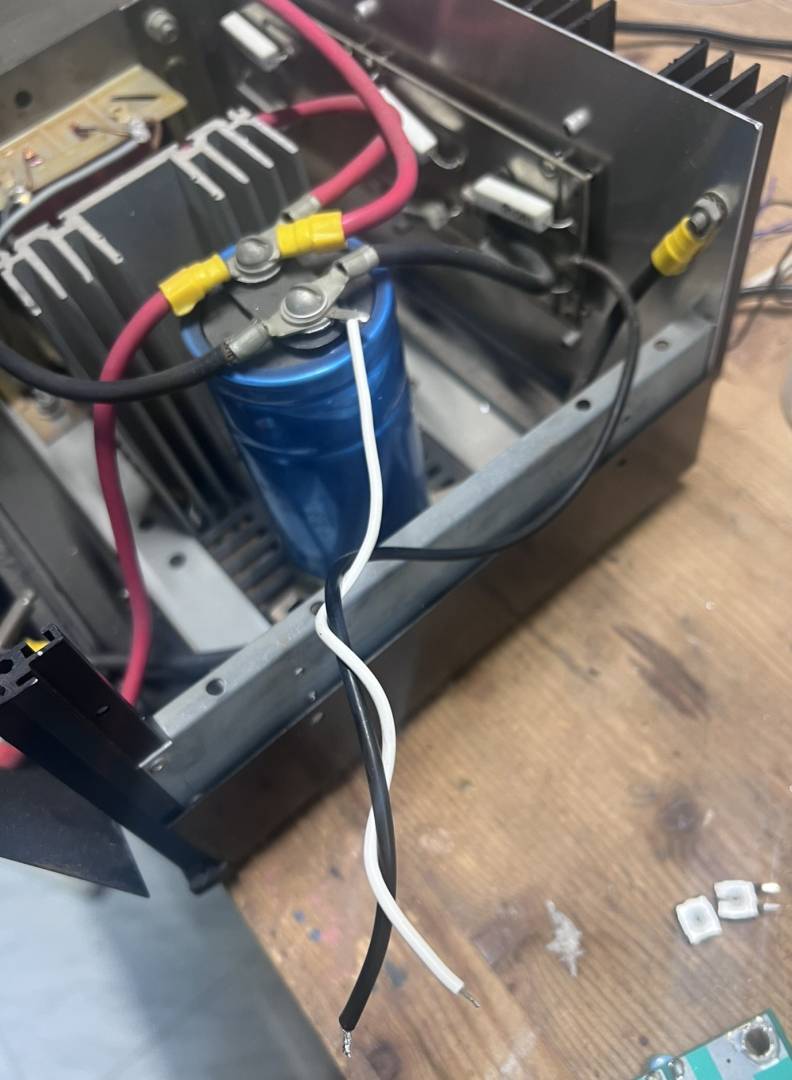

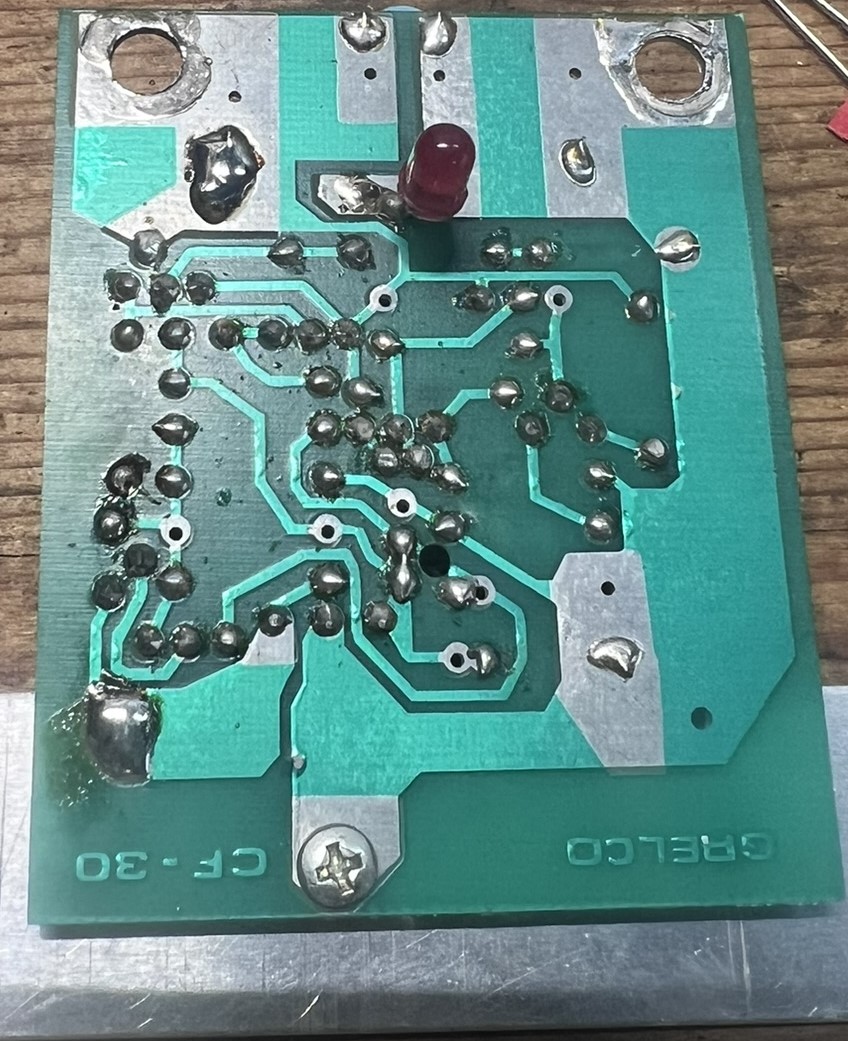

que fallaba. Ahora al ir a conectarla no recuerdo donde iban los cables negro y blanco que salen de la propia fuente y desoldé en su día de la plaquita para poder desmontarla. El negro creo que lo tengo claro pero el blanco que viene del condensador eléctrolítico no. Alguien me puede ayudar? Adjunto fotos.
Gracias de antemano
Inició el tema

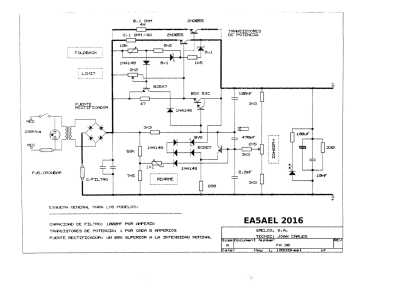

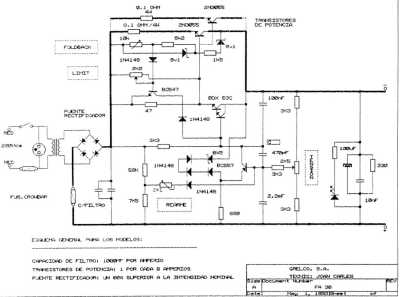

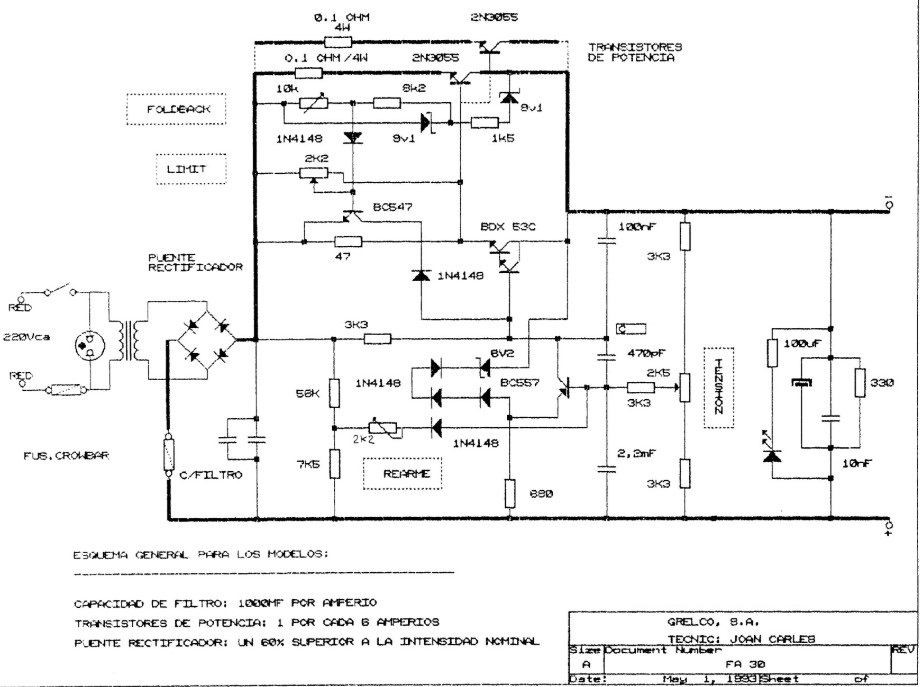

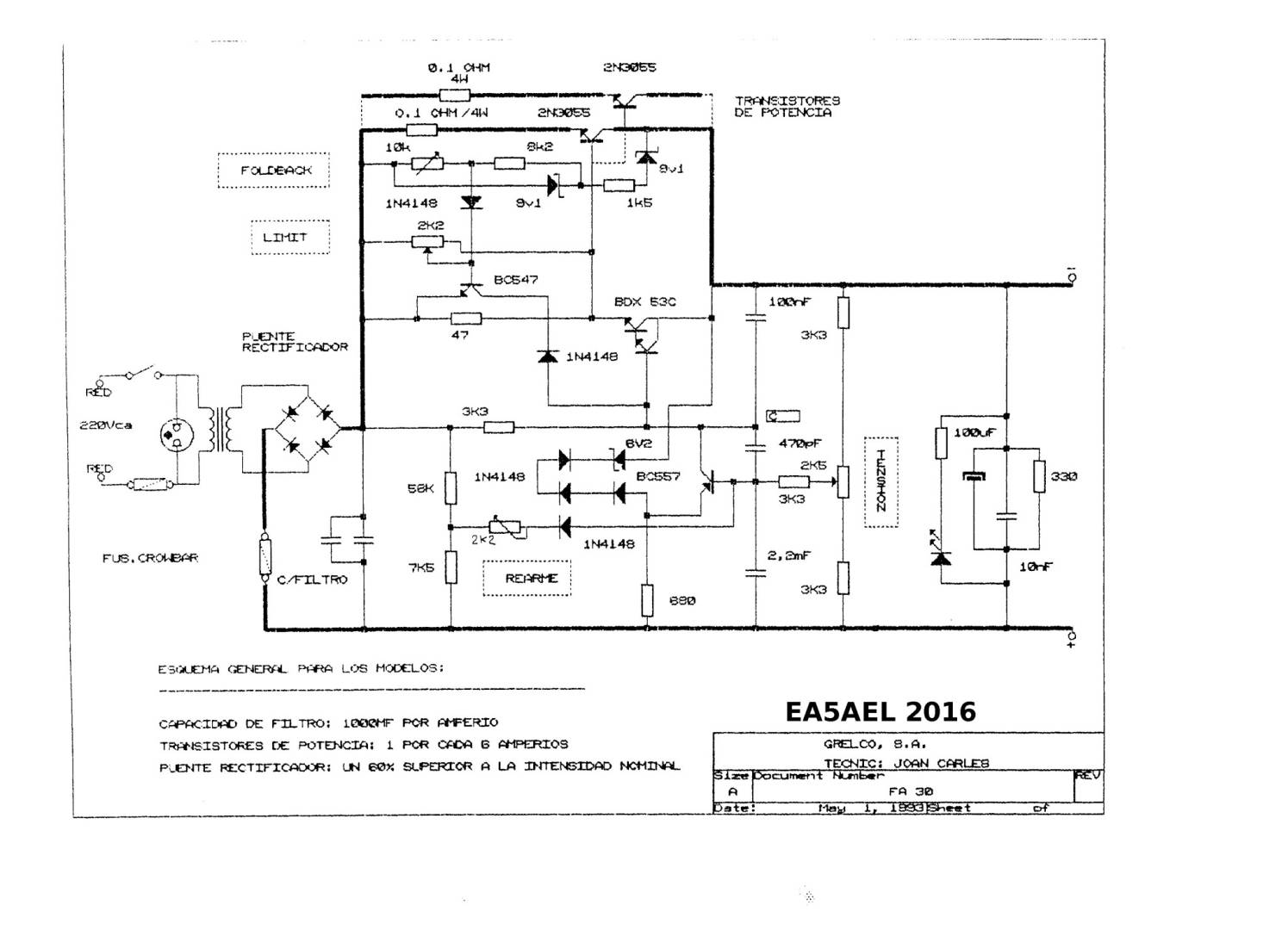

Yo no sé decirte donde van esos cables, solo te puedo enviar esquemas de las Grelco de 30-40A y que los compares con tu circuito CF-30 para ver cual es el correcto.
Yo tengo dos Grelco y una Jesiva que es identica pero en ninguna tengo esa placa.
73 de Xavi - EA5ZF
ea5zf at amsat dot org

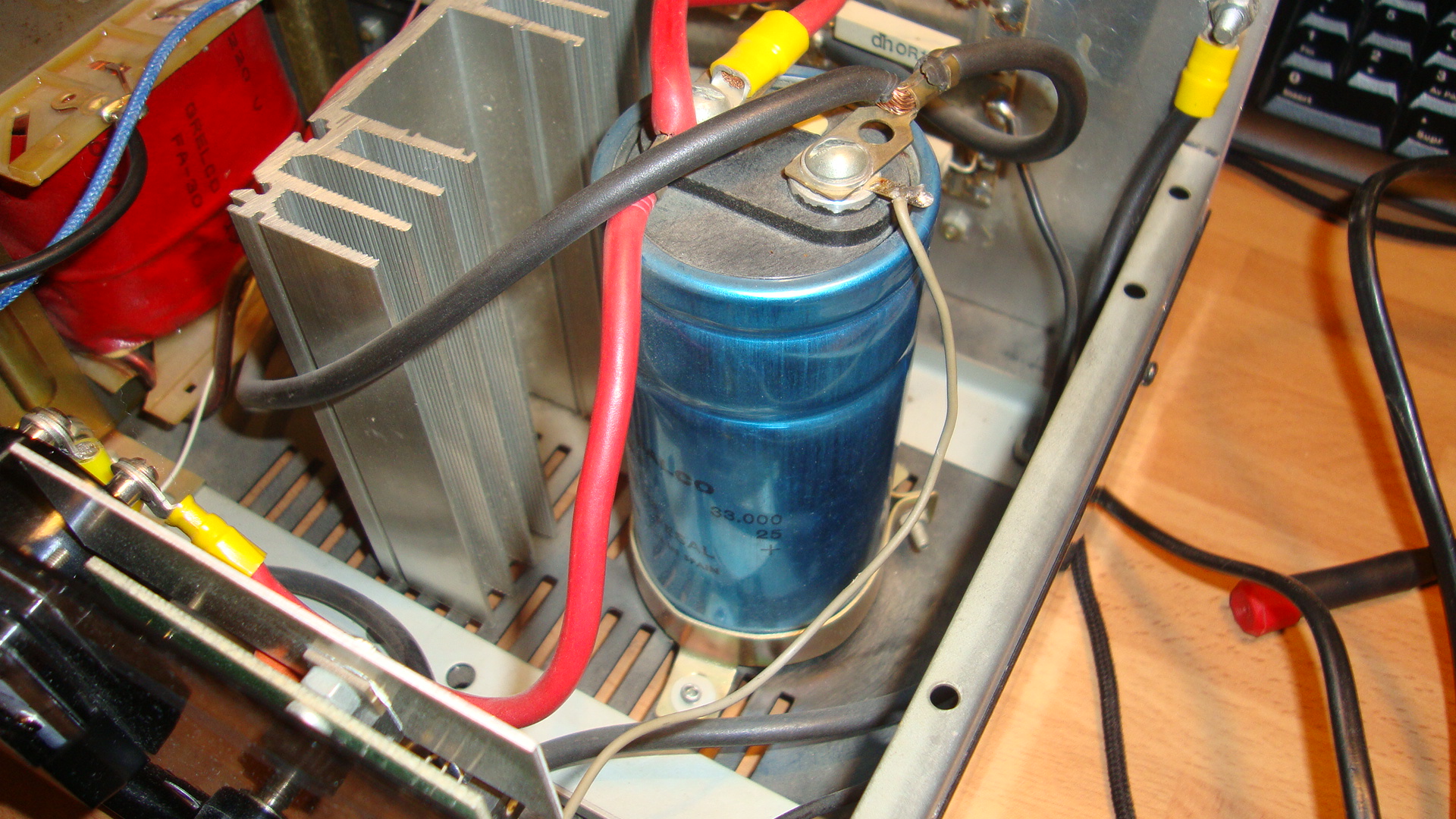

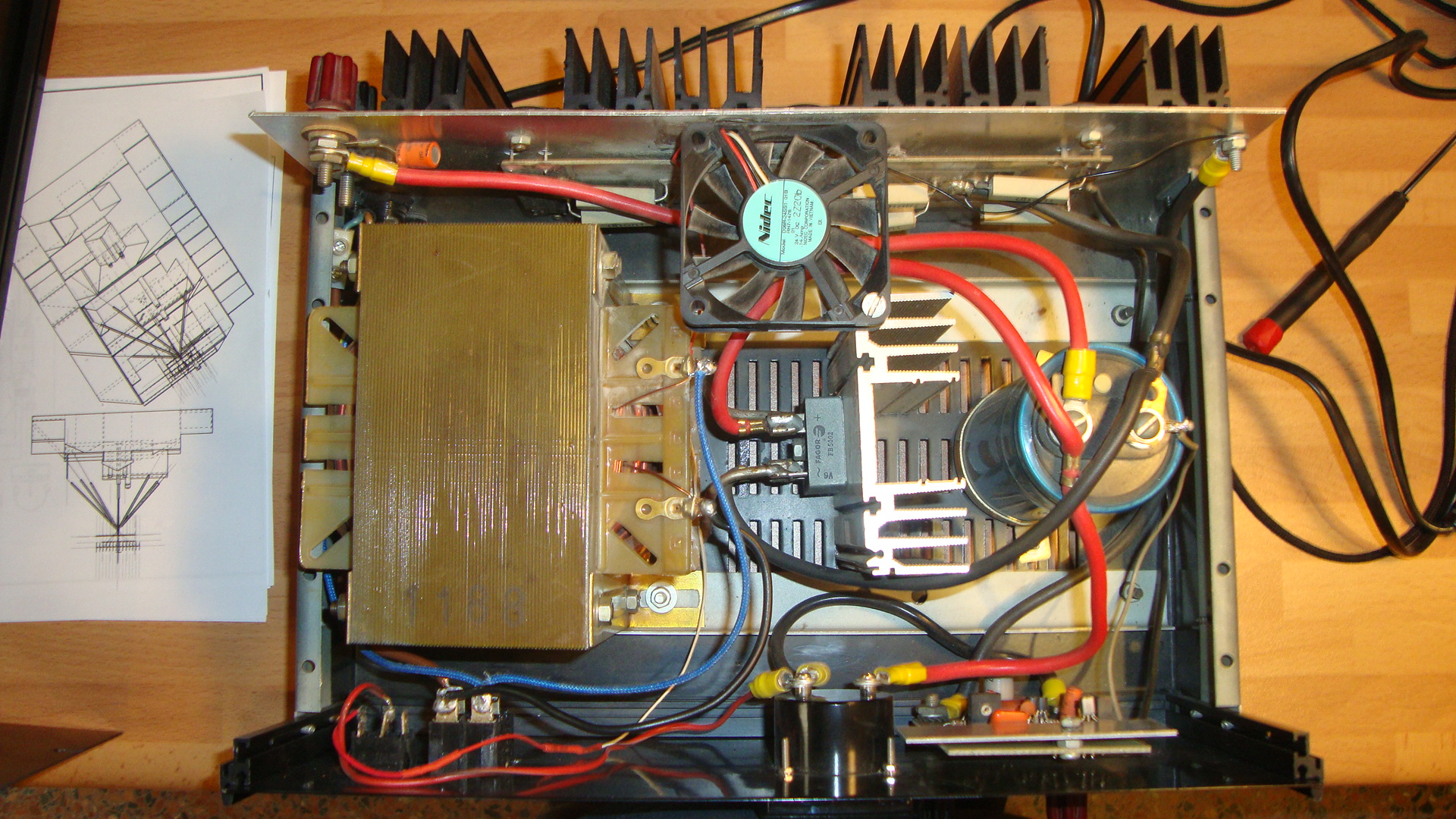

Yo tengo estas fotos de la mía, por si te da una pista.
Esta publicación fue modificada hace 3 semanas por EA2AZ
73, Agustín
EA2AZ
.jpg "EA1HX"){kind=avatar}
Hola, la memoria es débil , por eso se invento el papel. No se que reparación le hiciste a la fuente ¿si fueron los 2n3055 No los comprarias en China Son todos Falsos, Lo que tienes que cambiar es el condensador electrolitico (Todos)
Saludos
Postdata, podrias comentar la averia que tenia tu fuente y lo que reparaste.
Esta publicación fue modificada hace 3 semanas por EA1HX
Yo no sé decirte donde van esos cables, solo te puedo enviar esquemas de las Grelco de 30-40A y que los compares con tu circuito CF-30 para ver cual es el correcto.
Yo tengo dos Grelco y una Jesiva que es identica pero en ninguna tengo esa placa.
Gracias Xavi por la información. Me la guardo porque parece valiosa.
Saludos
Esta publicación fue modificada hace 3 semanas por EA5KA
Inició el tema
Yo tengo estas fotos de la mía, por si te da una pista.
Gracias Agustín. Por poquito no se ve claro donde van conectados los cables. Sin embargo si parece claro a que lado de la placa van. Seguiré indagando.
Saludos
Inició el tema
Hola, la memoria es débil , por eso se invento el papel. No se que reparación le hiciste a la fuente ¿si fueron los 2n3055 No los comprarias en China Son todos Falsos, Lo que tienes que cambiar es el condensador electrolitico (Todos)
Saludos
Postdata, podrias comentar la averia que tenia tu fuente y lo que reparaste.
Hola Rafa, saqué la plaquita para poder cambiar uno de los potenciometros que regula la tensión de salida. Estaba muy baja y con el paso del tiempo estaba "agarrotado". Pero al querer volver a montar la placa al sitio me encontré con que no recordaba donde iban los cables.
No cambié los transistores de potencia.
Intentaré seguir tu esquema a ver que aclaro.
Saludos y gracias
Inició el tema
Lo único que se me ocurre (si te es sumamente necesario), es abrirla mañana por la tarde y hacerle unas fotos de frente para que se pueda ver mejor ??. Digo esto porque la tengo en el huerto y hasta entonces no iré.
73, Agustín
EA2AZ

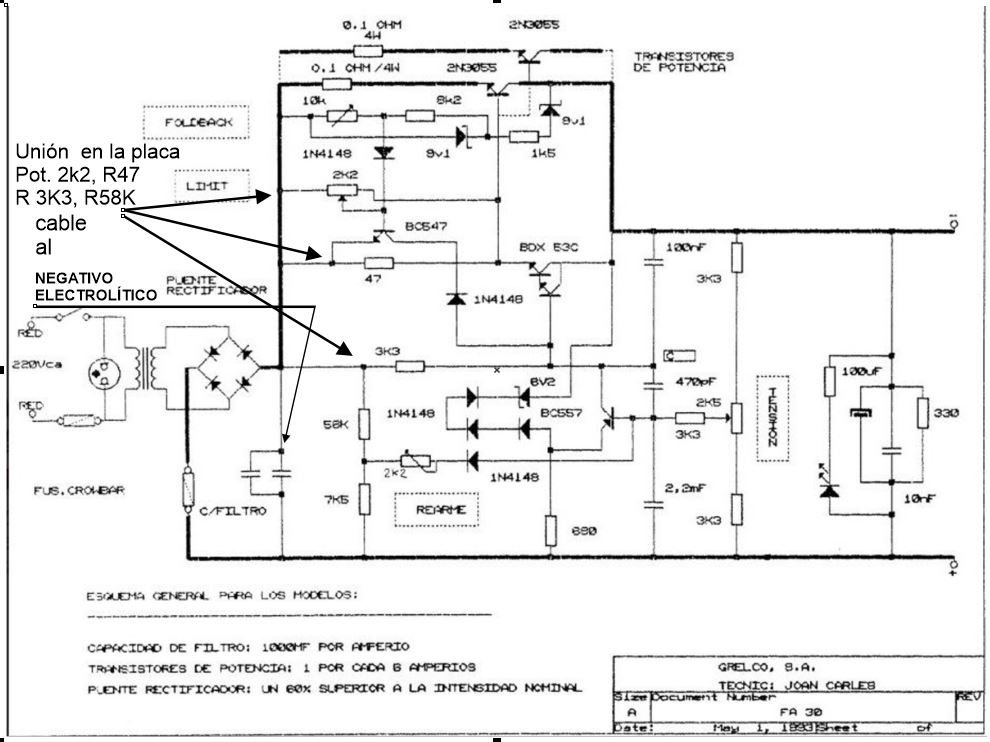

El esquema es que que tú publicaste, yo solo añadi de dónde a dónde va el cable y las referencias para soldarlo.Hola, la memoria es débil , por eso se invento el papel. No se que reparación le hiciste a la fuente ¿si fueron los 2n3055 No los comprarias en China Son todos Falsos, Lo que tienes que cambiar es el condensador electrolitico (Todos)
Saludos
Postdata, podrias comentar la averia que tenia tu fuente y lo que reparaste.
Hola Rafa, saqué la plaquita para poder cambiar uno de los potenciometros que regula la tensión de salida. Estaba muy baja y con el paso del tiempo estaba "agarrotado". Pero al querer volver a montar la placa al sitio me encontré con que no recordaba donde iban los cables.
No cambié los transistores de potencia.
Intentaré seguir tu esquema a ver que aclaro.
Saludos y gracias
Lo único que se me ocurre (si te es sumamente necesario), es abrirla mañana por la tarde y hacerle unas fotos de frente para que se pueda ver mejor ??. Digo esto porque la tengo en el huerto y hasta entonces no iré.
Gracias Agustín.
Te puse un correo a tu dirección del QRZ.com.
Saludos y gracias de antemano
Inició el tema
El esquema es que que tú publicaste, yo solo añadi de dónde a dónde va el cable y las referencias para soldarlo.Hola, la memoria es débil , por eso se invento el papel. No se que reparación le hiciste a la fuente ¿si fueron los 2n3055 No los comprarias en China Son todos Falsos, Lo que tienes que cambiar es el condensador electrolitico (Todos)
Saludos
Postdata, podrias comentar la averia que tenia tu fuente y lo que reparaste.
Hola Rafa, saqué la plaquita para poder cambiar uno de los potenciometros que regula la tensión de salida. Estaba muy baja y con el paso del tiempo estaba "agarrotado". Pero al querer volver a montar la placa al sitio me encontré con que no recordaba donde iban los cables.
No cambié los transistores de potencia.
Intentaré seguir tu esquema a ver que aclaro.
Saludos y gracias
Gracias Rafa. Cuando lo tenga hecho os cuento.
Saludos!
Inició el tema
Lo único que se me ocurre (si te es sumamente necesario), es abrirla mañana por la tarde y hacerle unas fotos de frente para que se pueda ver mejor ??. Digo esto porque la tengo en el huerto y hasta entonces no iré.
Gracias Agustín.
Te puse un correo a tu dirección del QRZ.com.
Saludos y gracias de antemano
Si lo vi, tranquilo Raúl, a ver si tengo un ratico y te lo miro, es que ando muy liado con muchos temas, ya sabes, jejejejejej.
73, Agustín
EA2AZ
Ya te he enviado la foto a tu correo. Espero te sirva.
73, Agustín
EA2AZ
EA1HX reaccionó
Buenas!

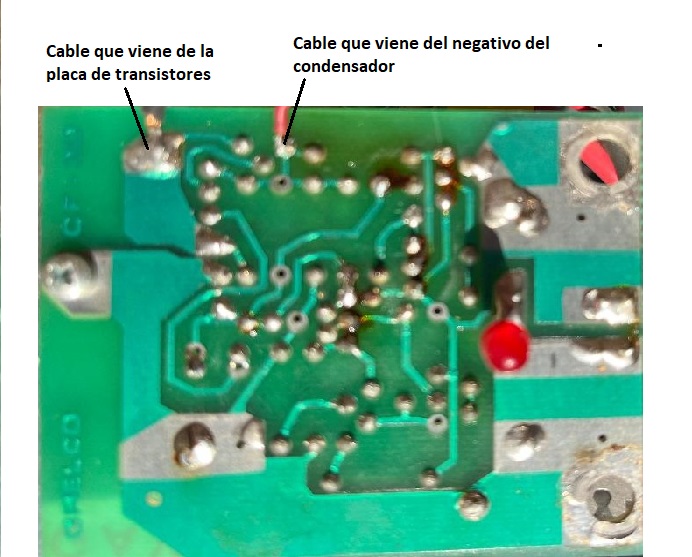

En primer lugar agradeceros a todos el interés por el tema y en especial a Agustín que me pasó la foto de dónde iban soldados los cables.
Rafa 1HX gracias también por el esquema que pasaste.
Adjunto la foto por si le sirve a alguien de ayuda.
Saludos!
Inició el tema
EA1HX reaccionó
Cuanto me alegro Raúl
73, Agustín
EA2AZ
