¿ Están de moda las HEXBEAM ?

Página 9 / 27
EA4S
 EA4S
Mensajes: 3022
#240060  - 16 diciembre, 2013 17:50

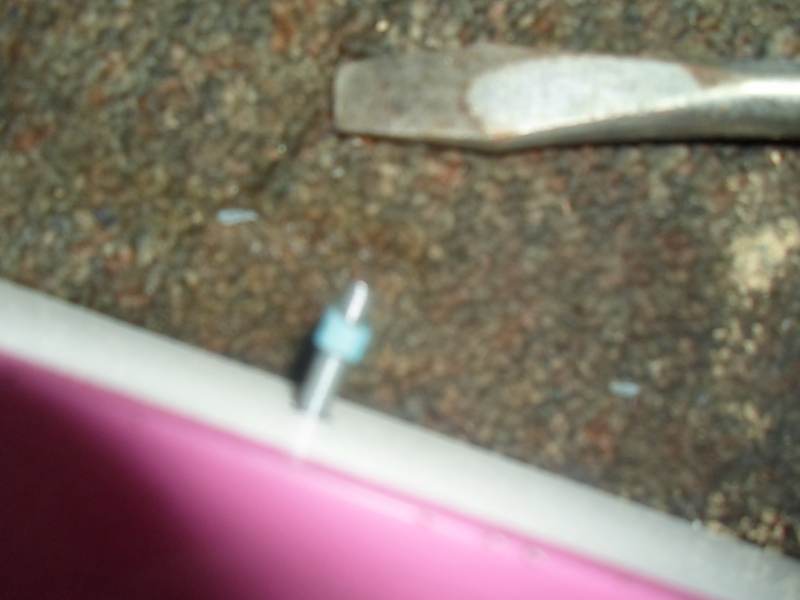

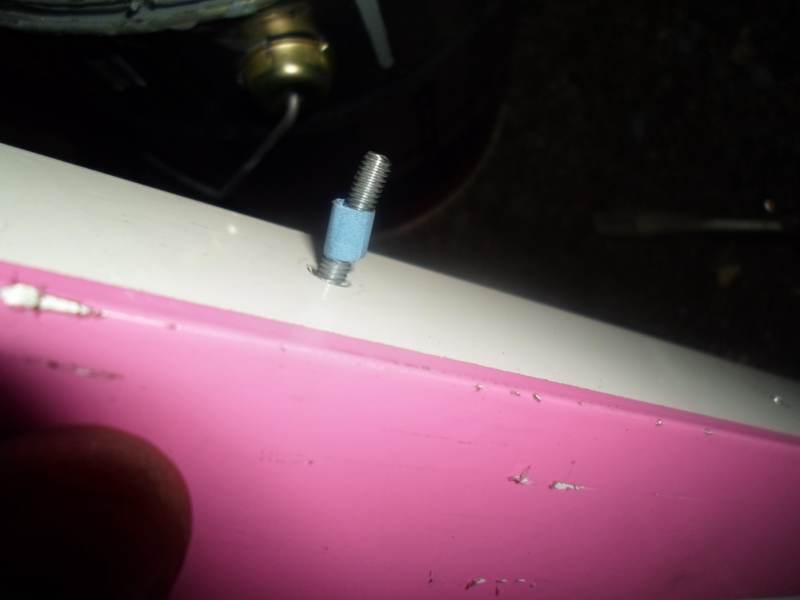

8º Paso.

Tornillos fuera y mecanizar.

Dos detalles, una vez fuera el tornillo yo le he puesto un aislante para que no toque nunca el poste de aluminio ni de casualidad. El agujero del poste central es 1 mm más grande que el del aislante de pvc que se hace del mismo diámetro que la tornillero a usar. Pieza de pvc taladro de 4 mm, poste taladro de 5mm. Como aislante he usado el plástico que recubre un hilo de cobre de la luz.

Pon lo tuyo en concejo, y unos dirán que es blanco y otros dirán que es negro.
Sancho Panza.

ResponderCitar
Inició el tema
EA4S
 EA4S
Mensajes: 3022
#240061  - 16 diciembre, 2013 17:55

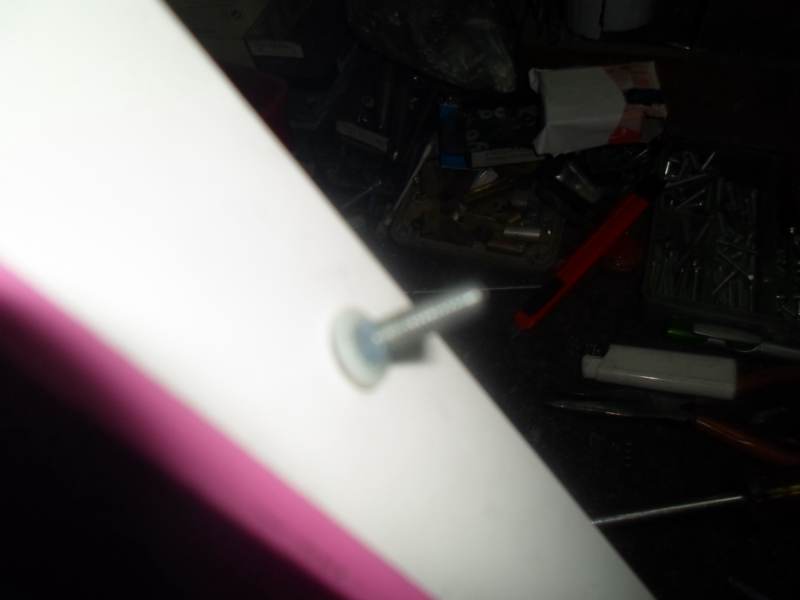

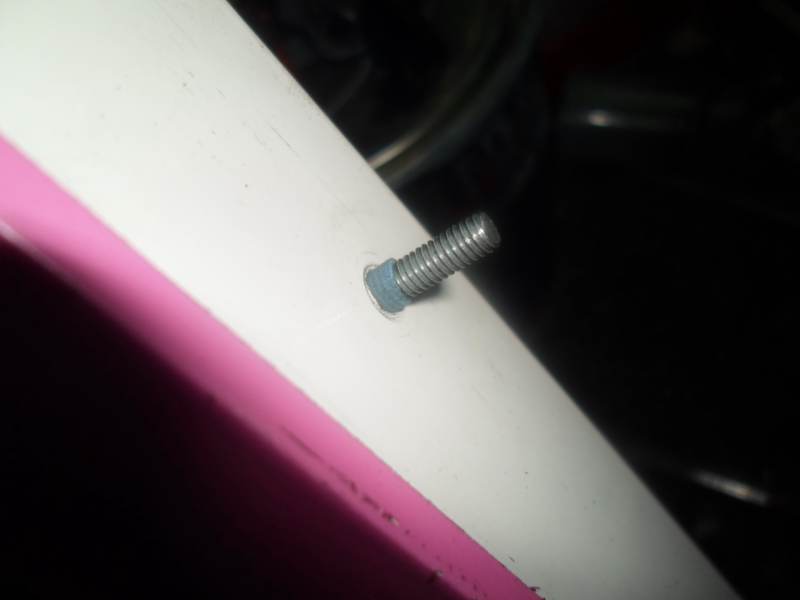

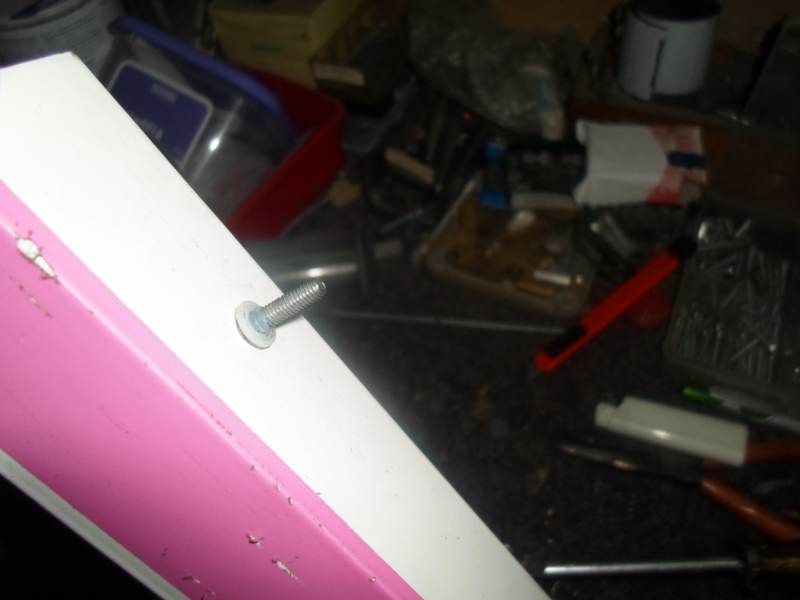

9º Paso.

Seguimos mecanizando, ya tenemos el tornillo aislado y así no puede hacer corto con el poste de aluminio y solo queda poner una arandela de teflón para que quede aislado y la tuerca de apriete o sujeción del tornillo no haga corto con el poste.

Pon lo tuyo en concejo, y unos dirán que es blanco y otros dirán que es negro.
Sancho Panza.

ResponderCitar
Inició el tema
EA4S
 EA4S
Mensajes: 3022
#240065  - 16 diciembre, 2013 17:58

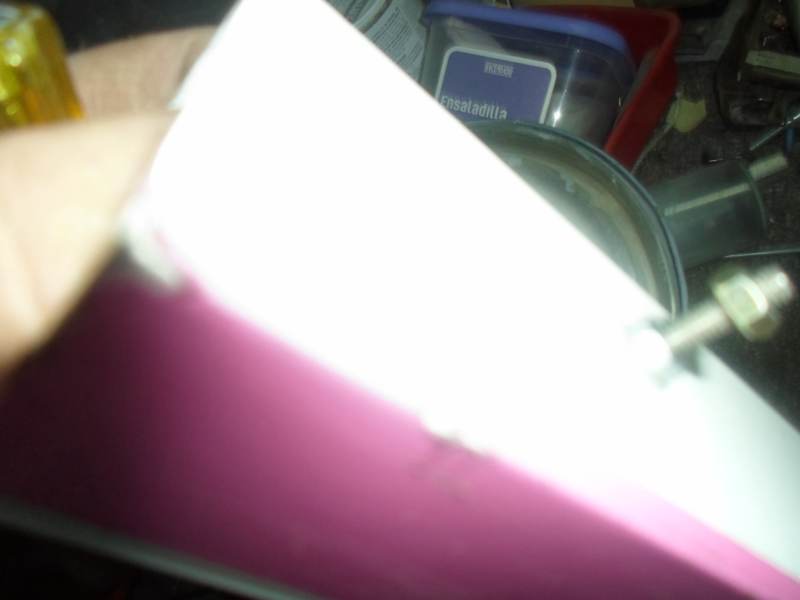

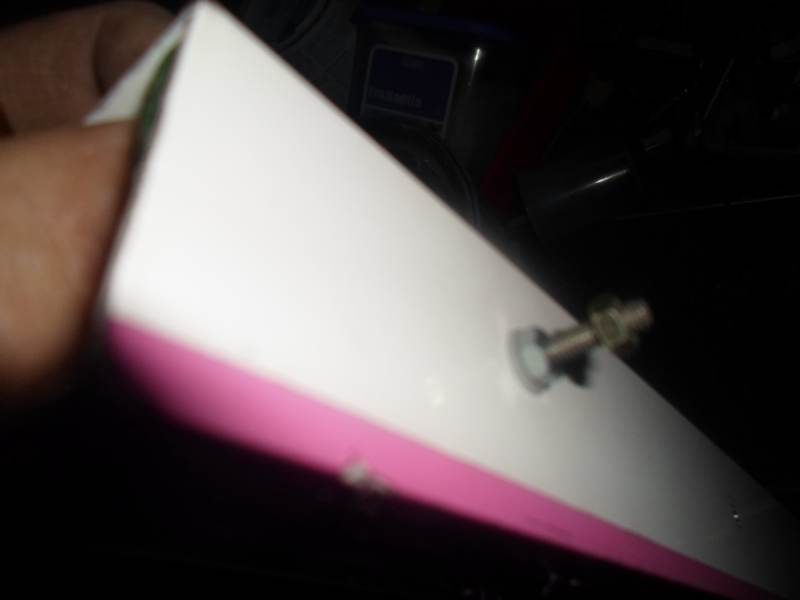

10º Paso.

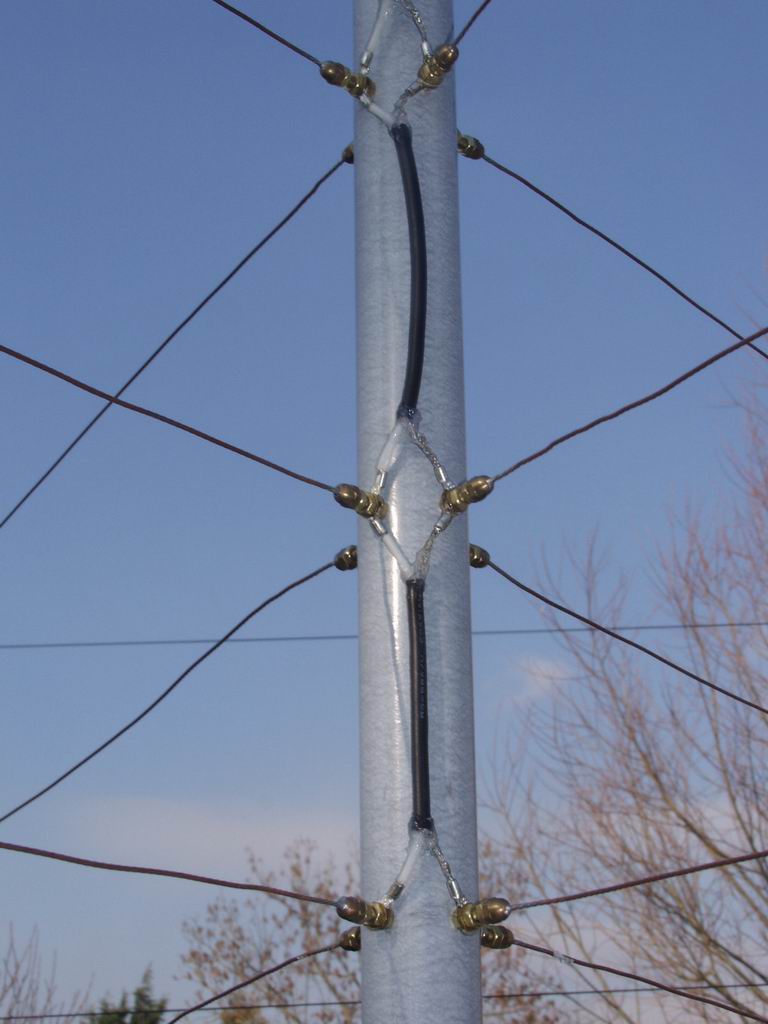

Ya solo queda tapar el poste central. Es una idea que espero que le sirva a los que tenian duda de como mecanizar el poste central de la antena.

Saludos.

Este documento solo para los socios.

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/3565/reflectedW-design-en.pdf

Pon lo tuyo en concejo, y unos dirán que es blanco y otros dirán que es negro.
Sancho Panza.

ResponderCitar
Inició el tema
EA4ZQ
Mensajes: 343
#240062  - 16 diciembre, 2013 22:07

El problema de todo esto es que estas creando una linea de transmision de la que no tenemos ni idea de como va a funcionar, al no saber que impedancia tiene. Los postes que aparecen en las antenas comerciales son lineas de transmision de 50 ohmios, calculadas y calibradas para este cometido. Puede ser que este sistema nos cambie completamente la adaptacion, e incluso, el diagrama de radiacion de la antena.

Si es una realizacion por motivos mecanico-esteticos, seria mejor idea recurrir al sistema clasico de alimentacion por coaxial.

PEPE - EA4ZQ / KF0CLF

ResponderCitar
EA4S
 EA4S
Mensajes: 3022
#240085  - 17 diciembre, 2013 08:43

Buenos días.

Pepe, entiendo que la teoría de esta antena es la misma que la de un dipolo de hilo de 1/4 de onda.
Si fuera así, lo que hace diferente a esta antena es su colocación. En vez de v invertida o en v la montamos en un plano horizontal añadiendo otro componente en el mismo plano que haciendo de reflector la damos direccionalidad.

Si fuera así, y siguiendo con esa teoría, en esas puntas tendríamos 73 ohmios.

Esa impedancia puede variar en función de la altura y angulo de separación de las dos ramas del dipolo. Entiendo que la colocación de los mismo hace bajar el valor de esa impedancia, pero en el peor de los casos, tendríamos una relación 50/73 que trasladado a ROE tendríamos 1/1.4.

Todo esto es en teoría y por lo tanto la linea de transmisión podría ser la mostrada en las fotos de mi anterior post. Pero si queremos podemos usar un adaptador de impedancias, intercalamos un balun 1:1 entre esa conexión y el coaxial que va al equipo.

Ojo, eso entiendo leyendo sobre antenas pero seguramente habrá una ley eléctrica que tire por tierra mi exposición.

Saludos.

Pon lo tuyo en concejo, y unos dirán que es blanco y otros dirán que es negro.
Sancho Panza.

ResponderCitar
Inició el tema
EA4ZQ
Mensajes: 343
#240102  - 17 diciembre, 2013 13:58

Edison realizo numerosos experimentos fallidos hasta que consiguió fabricar una bombilla que funcionara. Espero que el tuyo funcione bien.

Tambien pienso que un balun (balanced/unbalanced) le viene de perlas a esta antena, aunque si la antena es de los modelos que cubre 6M necesitaremos un balun que funcione hasta esa frecuencia, cosa poco habitual en los balun para HF.

PEPE - EA4ZQ / KF0CLF

ResponderCitar
EA4GKQ
Mensajes: 545
#240121  - 18 diciembre, 2013 09:22

Waldi envía con su antena, cuando si hija no ha tenido accidentes, un chocke basado en ferritas para el coaxial en RG58. Supongo que por lo que comentas de que un balun para 6M es mas complicado de hacer/encontrar

S2!

Ángel

ResponderCitar
EA8BPX
Mensajes: 763
#240147  - 18 diciembre, 2013 13:59

Para quien interese, esta antena se empezó a comercializar en USA hace años bajo el nombre de TFAFFLE.

G3TXQ modifico la misma y obtuvo una versión algo diferente de la misma aunque con el mismo principio de fabricación.

Digo esto porque veo se están poniendo en este foro PDF de modelo de antena que puede no sean iguales a los de la antena que se están tomando como referencia en los comentarios hechos en este medio.

Y creo recordar que el cable que usa Waldi no es RG58 es un cable más o menos del mismo diámetro, el mio es de TEFLÓN, con algo menos de diámetro y por eso quedan holgados en los conectores PL.

73 @ve EA8BPX

ResponderCitar
EA4GKQ
Mensajes: 545
#240159  - 18 diciembre, 2013 18:13

Yo si quieres te envío una foto del cable, en mi caso es RG58 y los PL están puestos mas bien mal...

Al margen de eso pone un adaptador hembra/hembra, hubiera sido mejor poner un PL hembra y ahorrarse el adaptador... y también pone un adaptador PL acodado 90º... mejor haber puesto un PL acodado a 90º y otro adaptador menos...

yo los he pedido para crimpar y los cambiare, quizá en perdidas no se note pero bueno prefiero quitar tanto adaptador en la linea del coaxial

S2!

Ángel

ResponderCitar
EA4GLI
Mensajes: 355
#238244  - 18 diciembre, 2013 19:22

Pérdidas no... Pero lo que si evitas son complicaciones y reduces las posibilidades de tener una mala conexión en el futuro o un lugar donde le pueda entrar agua.

Sent from my GT-I9300 using Tapatalk

73 y buenos DX
Salvador
www.ea4gli.com
EA4GLI - 8P9EH

ResponderCitar
EA8BPX
Mensajes: 763
#240172  - 18 diciembre, 2013 19:45

Ángel, doy fe de que el cablecito en cuestión que me toco en suerte no es RG58, este es de teflón, no parece malo, lo contrario pero esta holgado en el conector PL, por mi parte sobra tanto conector pero hay que justificar el precio del asunto claro, ya habréis visto que le puse a la mía que hice "N" y cable directo con una bobina de choque si más y perfecto, sin interacción entre bandas ni RF , todo muy bien , cuestión de marketing .Al final elimine el codo de 90 º también.
José Luis, esa es la idea, pero mira de poder usar cable más fino tipo aircel y de poner los puentes enteros del mismo cable, a mí me fue muy difícil y además solo pero lo logre quede más satisfecho con mi montaje que con el del Amigo.

ResponderCitar
EA4GLI
Mensajes: 355
#240160  - 19 diciembre, 2013 21:59
EA8BPX escribió:
Para quien interese, esta antena se empezó a comercializar en USA hace años bajo el nombre de TFAFFLE.

G3TXQ modifico la misma y obtuvo una versión algo diferente de la misma aunque con el mismo principio de fabricación.

Digo esto porque veo se están poniendo en este foro PDF de modelo de antena que puede no sean iguales a los de la antena que se están tomando como referencia en los comentarios hechos en este medio.

Y creo recordar que el cable que usa Waldi no es RG58 es un cable más o menos del mismo diámetro, el mio es de TEFLÓN, con algo menos de diámetro y por eso quedan holgados en los conectores PL.

73 @ve EA8BPX

Efectivamente, la Hex-Beam original es de TRAFFIE, y podeis verla aquí: http://www.hexbeam.com/

La original de Traffie tiene el reflector en W como los elementos radiantes. La versión de Steve G3TXQ tiene los reflectores en forma de U abierta.

La versión "original" de Traffie es 60 cm más pequeña, con un radio de 2.9m frente a los 3.2m de la versión de Steve. Lo que consigue Steve G3TXQ, es prácticamente eliminar la necesidad de acoplador de antena al darle más ancho de banda que la versión original de Traffie. Adicionalmente Steve le añadió la banda de 6m.

En el mundillo de las Hexbeams, se conoce a la de Traffie como la Hexbeam Clásica o Hex-Beam® (tiene hasta el nombre registrado) y a la de Steve G3TXQ, como la Broadband Hexbeam o BB Hexbeam (HexBeam de Banda Ancha).

Steve sigue muy activo en el foro de eHam y responde a las consultas que le hagas sin ningún problema. También le encanta el cacharreo y sigue con sus inventos. Definitivamente un tipo interesante.

Aunque solo hemos hablado de la de MW0JZE y la de SP7IDX, ambos hacen la versión de Steve G3TQX, existen varios constructores que las hacen, tanto la BB como la Clásica:

Aquí los tenéis:

K4KIO: BB Hexbeam EEUU
DX Engineering: Kits
MW0JZE: BB Hexbeam Reino Unido
[url= http://http//sp7idx-hexbeam.eu/ ]SP7IDX[/url]: BB Hexbeam Polonia
Folding Antennas: Diseño de DL1ELU Hexbeam plegable
HexKit: Venden Hex y Moxon, Kits, etc
Max-Gain Systems: Fibra e Hilos para construir la antena
DL7IO: Partes para construir la hexbeam clásica
Traffie Technology: La Hex-Beam® Clásica
NA4RR: Una de las BB Hexbeam más económicas EEUU (aunque ha subido un poco de precio... la llegó a tener a $200)

Ya me lo he currado yo para que lo tengáis todo a mano. ;)

73 de EA4GLI
Salvador

73 y buenos DX
Salvador
www.ea4gli.com
EA4GLI - 8P9EH

ResponderCitar
EA4S
 EA4S
Mensajes: 3022
#240241  - 20 diciembre, 2013 12:43

Buenos días.

Gracias Salvador por los enlaces, ya están guardados en la carpeta que tengo
para esta antena.

Saludos.

Pon lo tuyo en concejo, y unos dirán que es blanco y otros dirán que es negro.
Sancho Panza.

ResponderCitar
Inició el tema
EA4S
 EA4S
Mensajes: 3022
#240274  - 20 diciembre, 2013 14:42

Buenas.

Pues ya está aquí. Que sea noticia la llegada de una antena es que manda narices.

Saludos.

Pon lo tuyo en concejo, y unos dirán que es blanco y otros dirán que es negro.
Sancho Panza.

ResponderCitar
Inició el tema
EA4S
 EA4S
Mensajes: 3022
#240275  - 20 diciembre, 2013 14:43

Buenas.

Pues ya está aquí. Que sea noticia la llegada de una antena es que manda narices.

Espero montarla el día 29, aunque la hija de "Wali" se de otro porrazo, eso sí, si hace buen tiempo.

Saludos.

Pon lo tuyo en concejo, y unos dirán que es blanco y otros dirán que es negro.
Sancho Panza.

ResponderCitar
Inició el tema
EA4PN
Mensajes: 608
#238245  - 20 diciembre, 2013 15:06

me alegro Jose manuel, ya haremos pruebas yo hasta la sana de reues mo la puedo poner, lo dicho me alegro

Si hay trato pueden ser amigos el perro y el gato
Antonio Moreno
www.tortugascw.com
www.qrz.com/db/an5tor
www.qrz.com/db/eg9tor

Grupo Los Tortugas CW QRS
QRV 7035

ResponderCitar
EA4GLI
Mensajes: 355
#238246  - 20 diciembre, 2013 18:41

Enhorabuena!!
Acuérdate de ponerte manos a la obra con las arandelas de las varas de fibra y asegurarte que todos los cables están bien antes del día del montaje.

73 y buenos DX
Salvador
www.ea4gli.com
EA4GLI - 8P9EH

ResponderCitar
EB1IC
Mensajes: 107
#240291  - 20 diciembre, 2013 19:12

Hola a todos, ya veo que llegararon los Reyes Majos, bueno espero ke la disfruteis, y espero escucharos proximamente, un saludo y Felices Fiestas a todos. EB1IC....sk

ResponderCitar
EA4S
 EA4S
Mensajes: 3022
#240293  - 20 diciembre, 2013 20:04

Buenas.

En un vistazo rápido creo que la cosa pinta bien. El balun no es como el que comentáis y las piezas donde van los cables vienen montadas.

A partir del 27 empezaré a revisar a fondo y ya os daré la vara por aquí para que me aconsejéis.

Aprovecho para felicitaros las fiestas y que disfrutéis de las mismas en compañía de los vuestros.

Un abrazo.

José, EA4RE

Pon lo tuyo en concejo, y unos dirán que es blanco y otros dirán que es negro.
Sancho Panza.

ResponderCitar
Inició el tema
EA4GLI
Mensajes: 355
#238247  - 20 diciembre, 2013 21:53

No me digas!! Pues mira que bien, eso que te ahorras.
Felices Fiestas a ti también y el resto de Hexbeam-eros! ;)

73 y buenos DX
Salvador
www.ea4gli.com
EA4GLI - 8P9EH

ResponderCitar
