Dos llaves CW para un único conector

  RSS
EA4FET
Mensajes: 3
16 abril, 2020 15:20     #346045

Hola a todos.



Tengo la siguiente duda a ver si alguien puede darme respuesta.



Actualmente tengo una IC-7300 con un manipulador iambico conectado y configurado para este tipo de llave. La cuestión es que me gustaría ver si es posible conectar en paralelo y de que forma, una llave vertical. La ICOM solo cuenta con una entrada KEY en la parte trasera y es muy incomodo andar cambiando el cable. He pensado en conectarlo en paralelo en el mismo jack, pero no se si esto debido a que son llaves diferentes, funcionaría bien. No se si existen algunos conmutadores para este fin.



Agradecería si alguien ha tenido esta misma necesidad y ha podido solucionarlo, me contara como.



Muchas gracias.



Un saludo.

ResponderCitar
EA2SN
Mensajes: 2524
16 abril, 2020 18:45     #346061

@ea4fet

Las llaves son simples "pulsadores" mecánicos. Puedes ponerlos en paralelo sin problema. Lo único que tienes que conocer es cuál de las patillas del conector es la que usa la lógica interna del transceptor para la llave vertical. Luego supongo que tendrás que indicar al equipo que usas una llave de paletas o una llave vertical para usar una u otra.

Según el dibujo es un conector de tipo jack (TRS):

la punta (tip) es la paleta de puntos y la llave vertical, el barrilete (ring) es la paleta de rayas, y el cuerpo (shield) es la masa de ambas.

Yo no tengo uno de estos pero parece que la selección del tipo de llave está un poco escondido en los menús. Los de DX Engineering hicieron un manualito para ello (ya que es lo mismo usar una llave vertical que usar un manipulador electrónico externo): https://static.dxengineering.com/global/images/technicalarticles/ico-ic-7300_jy.pdf   (en inglés pero con fotos en castellano 🙂  )

jon, ea2sn

Jon, EA2SN / AE2SN / ARRL-VEC VE

ResponderCitar
  EA2AJO me gusta
EA1CN
Mensajes: 1764
16 abril, 2020 19:12     #346063

Hola, sí, estoy con Jon.

Yo tengo lo mismo, por un lado monté en una cajita mini (las que te dan para el filtro de ADSL) dos hembrillas estéreos de 3,5 mm y al final un cable coaxial con el macho de 3,5 mm que enchufo en el equipo, PERO, me encontré en la tienda del barrio un conector con ESO ya hecho, encima lo hay con salida a 3,5mm y otro con 6,5 mm. Y funcionan, claro.

72

------------
CW: "Deja que tus dedos hablen... " LW5EFR
73 Diego. EA1CN
ea1cn-arroba-ure.es

ResponderCitar
EA4FET
Mensajes: 3
16 abril, 2020 20:35     #346067

Si, más o menos era la idea que tenía pero quería confirmarlo. He visto "apaños" de todo tipo; algunos prácticos y discretos, pero las conexiones son tal y como decís. Lo malo es tener que cambiar la configuración y no poder usar los dos en un mismo QSO y alternarlos. Supongo que eso está reservado a los equipos de más alta gama.



Gracias por tomaros la molestia de responder.



Saludos.

ResponderCitar
EA2AJO
Mensajes: 1291
16 abril, 2020 21:52     #346071

@ea4fet

Se podria hacer un taladro a la caja e instalar otro conector hembra..



73 y Salud.



Juankar - EA2AJO - EA1327URE
EAQRP-122 - - - URE-51622

EGV-40 By EA3GCY =2,5W
Yaesu ft-817ND =5W
Pixie 7,023Mhz =0,8w

ResponderCitar
EA4GKY
Mensajes: 46
17 abril, 2020 09:57     #346090

Buenos días , se nota que os gusta el cacharrreo , olor a estaño quemado y soldador caliente , jeje .

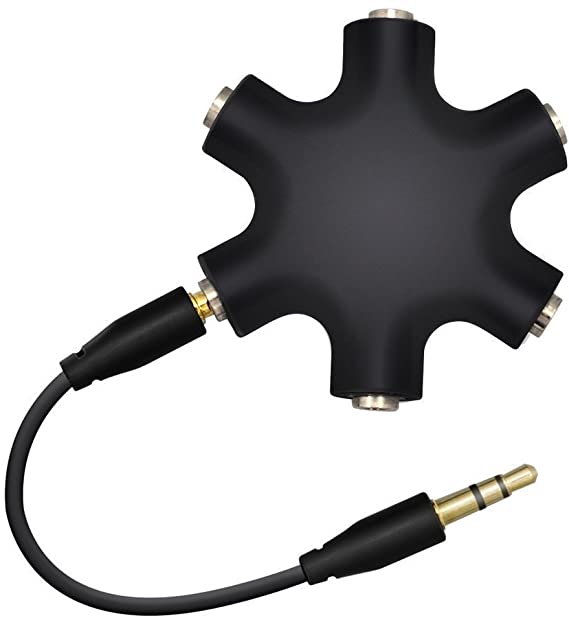

Yo uso este concector multi y perfecto , tengo tres llaves conectadas (bug , iambico y vertical ) y aun dos mas de prubas de llaves "auxiliares ".

eliges llave en el menú y a funcionar .....



Añado , ojo con poner jacks "mono " , no se porque , pero crea corto y no va bien , yo para  el bug y vertical tengo un cable de 3 hilos y descarto el que no me sirve .

73

jacks

ea4gky@gmail.com
www.tortugascw.com
https://www.instagram.com/ea4gky_____alberkeys/?hl=es

Todas mis llaves Handmade!!!!
https://m.facebook.com/Alberkeys-Ea4gky-Alberto-799259913610741/

ResponderCitar
EA4FET
Mensajes: 3
17 abril, 2020 10:21     #346091

Gracias Alberto. Buena solución.



Tu con la de llaves que tienes, se te quedará corto!





ResponderCitar
  EA4GKY me gusta
EA6AKN
Mensajes: 193
17 abril, 2020 13:34     #346102

Buenos dias, aporto mi punto de vista, de un radioaficionado que no es telegrafista... (aluvión de críticas!!)

Si usas diferentes llaves (vertical, bug...) un keyer externo (uno o varios) metidos en una cajita con una única salida comun a todos los keyer's que conectas al equipo? no sería una solución?

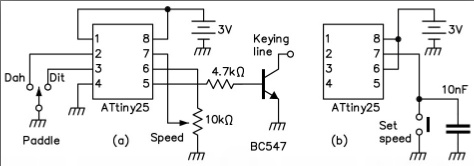

Lo digo porque hay circuitos de keyers electronicos muy sencillos y con 4 componentes que seguro que tenemos todos por los cajones....



No se si servirá pero ahí lo dejo.



Saludos

EA6AKN
Miguel Costa
Ibiza
ea6akn.wordpress.com

ResponderCitar
EA1CN
Mensajes: 1764
17 abril, 2020 18:48     #346114

@ea4fet

Bueno, y gracias a ti por responder a las respuestas....HI.

Supongo que conoces el K16 y todo eso de K1EL, pero EA3GCY tiene esos circuitos y son fenomenales. Yo he montado unos pocos y acabo de programar (lo) para el Test de este finde. Perdón, me refiero a los circuitos de Keyer automáticos con uP. Una chulada.

72



------------
CW: "Deja que tus dedos hablen... " LW5EFR
73 Diego. EA1CN
ea1cn-arroba-ure.es

ResponderCitar
EA3FNM
Mensajes: 1060
17 abril, 2020 18:57     #346115

Una cuestión: Si uno es electrónico y el otro mecánico, No dará algún problema al ir conectados en paralelo?

EA3FNM
ex-ec3ccq
Pedro
Barcelona
ea3fnm@gmail.com

ResponderCitar
EA2SN
Mensajes: 2524
17 abril, 2020 19:54     #346121

Pedro:

normalmente los manipuladores electrónicos modernos usan para la conmutación un transistor a colector abierto.

Se supone que el transmisor tiene una resistencia a positivo donde va el colector. En el manipulador el emisor va a masa y la base recibe la manipulación. El que tú cortocircuites el colector a masa (sin tensión externa) no tiene por qué causar problemas. Aunque seguro que alguien te lo puede confirmar (o rebatir).

jon, ea2sn

Jon, EA2SN / AE2SN / ARRL-VEC VE

ResponderCitar
  EA1CN y EA2AJO me gusta
EA2SN
Mensajes: 2524
8 mayo, 2020 11:39     #347392

A través del anuncio de la UBA sobre su revista de Mayo, entre los artículos técnicos hay una joyita. Para evitar tener que pulsar 8 botones para cambiar de llave vertical a yámbica y viceversa, ON7DQ ofrece una solución basada en un Arduino y la interfaz CIV. Un pulsador genera el código CAT para seleccionar la llave vertical y otro la yámbica, simple y rápido: https://www.uba.be/sites/default/files/uploads/tech/cqqso201705_on7dq_ic7300.pdf

Suerte con el cacharreo.

jon, ea2sn



Jon, EA2SN / AE2SN / ARRL-VEC VE

ResponderCitar
EA7AIN
Mensajes: 2312
8 mayo, 2020 19:48     #347416

Algunos equipos suelen tener dos entradas en el trasero 😆 , una para conectar un jack tipo estéreo utilizando su circuito interno iámbico, ahí no puedes poner en paralelo un vertical. La otra entrada es para conectarle un jack mono para un vertical/BUg/Maniplex ó un circuito electrónico externo, que utilizan sòlo un par de hilos que puedes ponerlos en paralelo . Otros equipos tienen un sólo conector, pero con un conmutador de dos posiciones, una  el uso de su circuito interno iámbico, y la otra posición que sí puedes poner en paralelo un vertical/BUG/Maniplex o circuito electrónico externo etc.  Otros equipos como el Yaesu FT897 tienes que entrar en su menú para elegir uno u otro modo, sólo tiene un conector estéreo. Ojo, que algunos equipos sufren avería cuando usas un circuito electrónico externo sobre todo cuando ese circuito está alimentado con un transformador a 12 voltios, mejor usar pilas. 73 José Luis

ResponderCitar
