Bt. Colegas.
Desde tiempo atrás llevo entre manos un tema relacionado con el controlador para rotores basado en el interface de K3NG, he de decir que en algún que otro contratiempo y debido a mi falta de experiencia en éste tema se queda en standby no obstante mi intención es llevarlo a cabo hasta el final.
El soft está cargado en una placa Arduino Mega 2560 (no tuve la precaución de guardar el squetch original).
Una vez comentado el tema, diré que por el momento se ha comprobado la actuación de los relés mediante los pulsadores CW, CCW, UP y DOWN, mi siguiente duda es como sacar la tensión de 0 a 5V para el control de la entrada analógica de la placa correspondiente al rumbo. Entiendo que se debe de extraer a partir del reóstato que controla el rumbo de cada rotor (CD45II y el G-550) donde la tensión es superior a los 5 V. Para poder continuar el proceso agradeceré cualquier ayuda.
Disculpad el rollo, he intentado ser lo más explicito que he sabido.
Saludos.
Pepe.
URE #13064 EA-QRP #241
http://www.ea6fg.es
Inició el tema
Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es
mi siguiente duda es como sacar la tensión de 0 a 5V para el control de la entrada analógica de la placa correspondiente al rumbo. Entiendo que se debe de extraer a partir del reóstato que controla el rumbo de cada rotor (CD45II y el G-550) donde la tensión es superior a los 5 V
Hay dos soluciones;

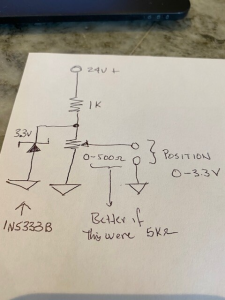

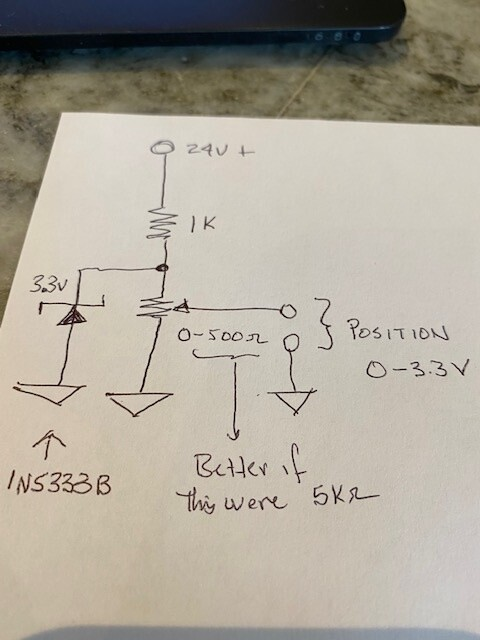

.- La del divisor de corriente, del tipo de la foto anterior.
.- El amplificador operacional tipo 741.
73, Máximo EA1DDO
Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es
Bt. Maximo.
Gracias por tu ayuda, Tal como lo veo es similar al circuito de estabilización de tensión que acompaña a cada uno de los rotores para suministrar la tensión correspondiente al rumbo sobre el medidor analógico del rotor.
En tal caso entiendo que el circuito que sugieres que en mi caso sería de 0 a 5V. tomaría una muestra de tensión del propio cursor del reóstato del rumbo del rotor.
Cabria la posibilidad??.
Saludos.
Pepe.
URE #13064 EA-QRP #241
http://www.ea6fg.es
Inició el tema
En tal caso entiendo que el circuito que sugieres que en mi caso sería de 0 a 5V. tomaría una muestra de tensión del propio cursor del reóstato del rumbo del rotor.
Cabria la posibilidad??.
Supongo que si, pero tendrás que confirmalo en el grupo de K3NG ya que yo llevo años que no toco eso y no recuerdo los detalles.
73, Máximo EA1DDO
PD. En mi montaje del K3NG le puse un sensor de dirección (brújula digital).
Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es
Ok. Gracias.
Saludos.
Pepe.
URE #13064 EA-QRP #241
http://www.ea6fg.es
Inició el tema
Buenas tardes.
Creo que en esa placa hay salidas con 3.3 y 5V
Yo hice un control con una laca de Arduino pero otro modelo 2560 Pro.
En esa placa hay un pin con 5 V de salida . La placa la alimento con 8 o 9 V. Ahora mismo no me lo recuerdo exactamente porque el proyecto lleva un par de años parado . Pero lo hice y probé . Funciona bien . Con un potenciómetro Hall. Que no tiene fin
EC4AGT
Wojtek
73
Gracias por tu apunte Wojtek.
73.
Saludos.
Pepe.
URE #13064 EA-QRP #241
http://www.ea6fg.es
Inició el tema
