CONEXIONADO AMPLI AMERIRON AL-811

  RSS
EA5TV
Mensajes: 758
14 enero, 2020 19:52     #342013

Se me ha ocurrido mirar las conexiones de alimentacion del citado amplificador y he observado ciertas diferencias entre las que se indican en el manual original y las que se indican en el manual en español.

En casa tengo 240 V en la red y no se si tendra algo que ver, pero en vacio la tension de placa deberia ser de 1700 V y a mi me marca 1800 V.

Adjunto dos imagenes de como deberian ser las conexiones, una del manual en ingles y otra del manual en español. Cuan deberia ser la correcta, o da igual. El lineal funciona correctamente.

Saludos cordiales.

Rafa. EA5TV

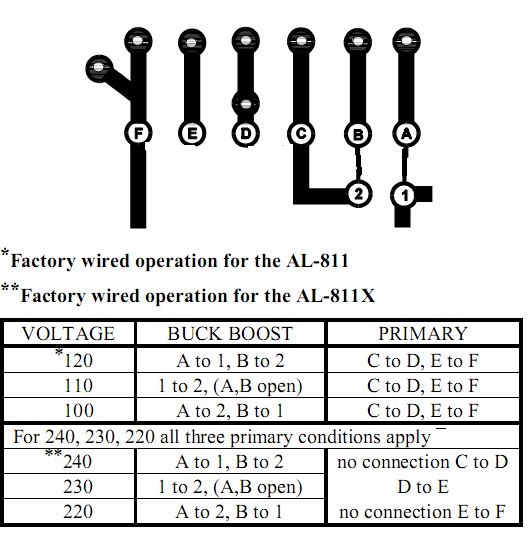

Conexion manual ingles

Conexion AL 811 manual USA

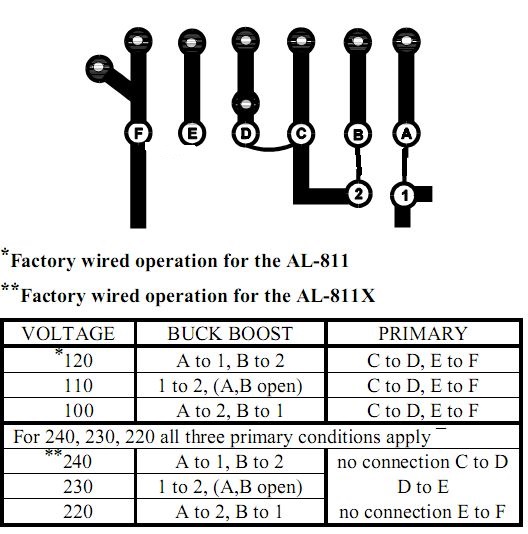

Conexion manual español

Conexion AL 811 manual ESP
Este tema fue modificado hace 3 meses 2 veces por EA5TV

Rafa. EA5TV. (Ex EA5BFX)
GRUPO TORTUGAS CW
En radio desde 1979 y todavia sigo aprendiendo

ResponderCitar
EA3VN
Mensajes: 373
14 enero, 2020 20:34     #342015

Hola Rafa,

no hagas caso de los puentes en los dibujos, sigue las instrucciones de los cuadros, que verás que son las mismas en ambas versiones.

Saludos

73 de Enric, EA3VN

ResponderCitar
EA5TV
Mensajes: 758
14 enero, 2020 20:44     #342017

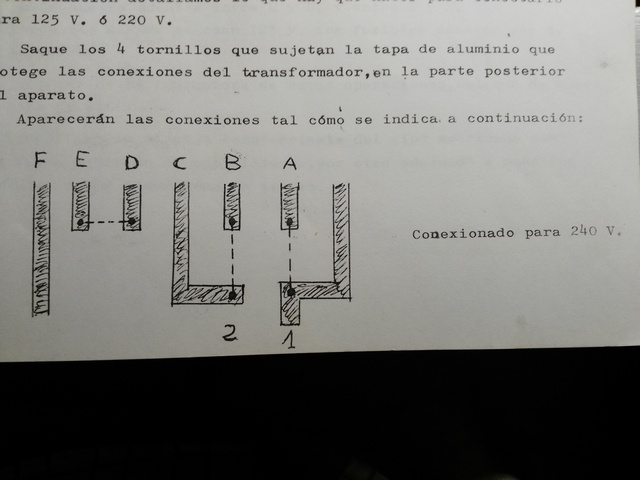

Hola Enric. Precisamente esa era mi duda, que en el manual español hay un puente que en el ingles no esta. Laas imagenes son del manual ingles, pero en el español esta como en la imagen adjunta, sin embargo en el manual ingles no deberia estar el puente entre E yD.

Conexionado
Esta publicación fue modificada hace 3 meses por EA5TV

Rafa. EA5TV. (Ex EA5BFX)
GRUPO TORTUGAS CW
En radio desde 1979 y todavia sigo aprendiendo

ResponderCitar
EA3VN
Mensajes: 373
14 enero, 2020 22:37     #342022

Esta todo bien, fíjate, según las tablas (no hagas caso de los dibujos, sólo de las tablas)
- Buck Boost [**240  A-1 y B-2]
- Primary [For 240, 230, 220 all three primary conditions apply] osea para 240 que es tu caso: No conectar C-D, conectar D-E, No conectar E-F

En el manual español del que adjuntas foto, el dibujo coincide con las instrucciones de las tablas para 240v.

Saludos

73 de Enric, EA3VN

ResponderCitar
EA5TV
Mensajes: 758
14 enero, 2020 23:12     #342026

Gracias Enric. Problemas de conocer idiomas, ya ves.

Saludos.

Rafa. EA5TV
