EA7GD
Mensajes: 126
10 diciembre, 2021 17:07     #370452

Hola a todos.

Después de varios años con un simple hilo en la terraza ya por fin tengo antenas aunque a poca altura. Por fin entran estaciones DX y por supuesto lo que mas me entra es el monstruo de la RF. Después de leer bastante me decidí a construir chokes para insertarlos en las tres bajadas que tengo. Decidí utilizar material 31 y 12 vueltas ya que donde tengo RF es en 80,40 y 30.

Una vez terminado, utilice el VNA para comprobar como ha salido y ahí es donde empieza mi otra tortura. ¿Cómo interpreto tantos datos?  Os adjunto fotos de estos datos por si me  podéis ayudar.

Esta es la primera medición

20211208 214133
20211208 214237

Y la segunda con el PC

R S21 R+jX shunt

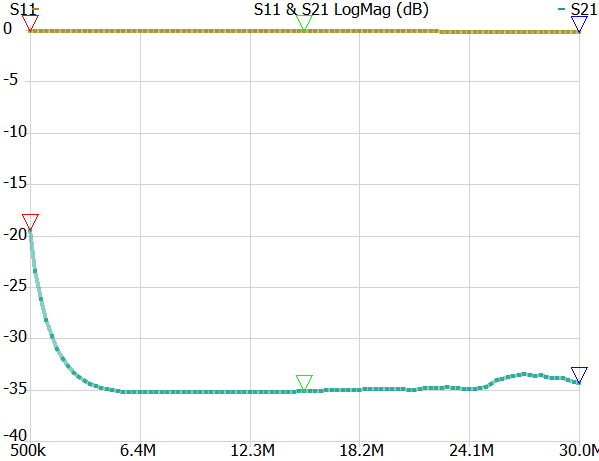

S11 Y S21 LogMag db
S21 Z Series

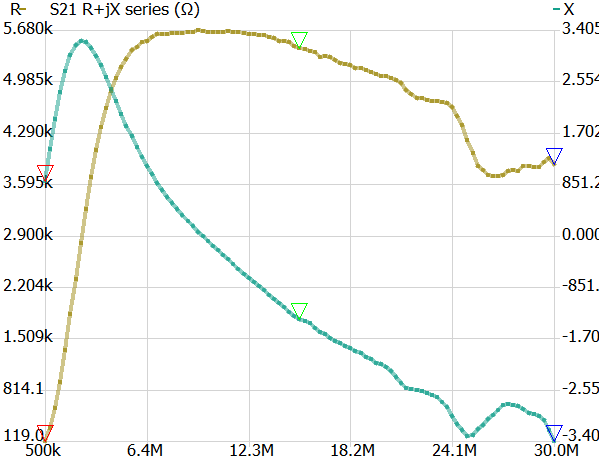

R S21 R+jX Series

Después utilice el Zplots y aquí ya me perdí del todo, muestra una curva que no es la que esperaba.

Zplots Custom

Gracias de antemano.

73´Armando

Zplots Custom
R S21 R+jX Series
S21 Z Series
S11 Y S21 LogMag db
R S21 R+jX shunt
20211208 214237
20211208 214133



ResponderCitar
EB3DYO
Mensajes: 1752
10 diciembre, 2021 17:56     #370454

hola Armando,de todas las graficas solo sirven 3 ,la s21 logmag o s21gain,la s21-Zserie y si se quiere la zplots para ver que rs y zmg vayan paralelas o mejor dicho no se cruzen,lo demas no hago ni caso ,felicidades ya que queda muy bien con atenuacion mayor de 30dbs en toda la hf,veo que el resultado sigue sin cuadrar la pantalla del vna con la del pc, aunque los valores si dan iguales la grafica no,o al menos a simple vista no,un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
  EA6XD me gusta
EB3DYO
Mensajes: 1752
10 diciembre, 2021 18:54     #370455

por cierto ,otra cosa,la plaquita que une las dos mallas de los latiguillos hay que ponerla al final de estos,en hf no pasa nada pero si midieras en v-uhf las medidas no serian correctas ,solo esa puntualizacion para todos que usen el vna.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA7GD
Mensajes: 126
10 diciembre, 2021 20:09     #370457

Veo que han salido doble las graficas, perdón.

Gracias Francisco por tu información, me lo has dejado claro, tenia tal gáleo de gráficos que no sabia por donde empezar.

He vuelto a ajustar el VNA pero esta vez desde las pinzas y se nota un pequeño cambio a mejor en la pantalla de VNA.  Pero el verdadero cambio se ve en el Zplots.

Imagen2

Efectivamente tengo que acortar los hilos de la plaquita a la pinza.

Bueno, pues me pongo manos a la obra para seguir haciendo chokes iguales hasta que mate a la RF. (que no las tengo todas conmigo).

73´Armando

ResponderCitar
EA2AW
Mensajes: 693
10 diciembre, 2021 23:20     #370461

Mira la web de ea1ddo  , allí tienes mucha información y una aplicación Excel para ver lo que buscas.



Saludos, Martin
Si cambias la forma en que miras las cosas,
las cosas que miras cambian

ResponderCitar
EB3DYO
Mensajes: 1752
11 diciembre, 2021 09:39     #370467
Publicado por: @ea2aw

Mira la web de ea1ddo  , allí tienes mucha información y una aplicación Excel para ver lo que buscas.



Martin, si esa pagina esta muy bien pudiendo ver varios parametros en la misma pantalla con la aplicacion Zplots Extra,pero lo principal que es ver la Zcm o impedancia de modo comun con la ultima actualizacion del NANOSAVER ya esta incluida ,es la grafica S21 -Zserie.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA2AW
Mensajes: 693
11 diciembre, 2021 23:26     #370483

Tendré que actualizar la versión,  😊

Gracias

Saludos, Martin
Si cambias la forma en que miras las cosas,
las cosas que miras cambian

ResponderCitar
  EB3DYO me gusta
EA7TS
Mensajes: 697
23 diciembre, 2021 17:43     #370787



Buenas tardes Armando

como tienes las antenas?

multibanda ? monobanda?

La RF es por retorno ó induccion?

type43
type31

 Estas tablas te podran ayudar

Esta publicación fue modificada hace 5 meses 2 veces por EA7TS

73s Pepe EA7TS - KH7TS

ResponderCitar
EA7GD
Mensajes: 126
8 enero, 2022 19:01     #371391

Feliz año a todos.

Hola Pepe.

No me llevo muy bien con la RF por lo que no me atrevo a preguntarle por donde entra..... pero por como tengo la instalación opino que AMBAS entradas sean posible, te cuento.

Tengo una EAxBeam 6+2 debajo el rotor y debajo de este un dipolo rígido fijo para 40. Los tres coaxiales y el del rotor bajan hasta el suelo donde en horizontal, paralelo a las antenas llegan hasta  el shunt de ventilación y de ahí al cuarto de radio dos pisos más abajo.

He construido 6 chokes (post arriba están los datos) para poner dos en cada línea de bajada, el1º en la antena y el 2º en el shunt, pues me gustaría que desde este punto hacia abajo no "exista" RF. Ya os contare cuando esten instalado

73, Armando

ResponderCitar
EA7TS
Mensajes: 697
8 enero, 2022 20:46     #371393
Publicado por: @ea7gd

Feliz año a todos.

Hola Pepe.

No me llevo muy bien con la RF por lo que no me atrevo a preguntarle por donde entra..... pero por como tengo la instalación opino que AMBAS entradas sean posible, te cuento.

Tengo una EAxBeam 6+2 debajo el rotor y debajo de este un dipolo rígido fijo para 40. Los tres coaxiales y el del rotor bajan hasta el suelo donde en horizontal, paralelo a las antenas llegan hasta  el shunt de ventilación y de ahí al cuarto de radio dos pisos más abajo.

He construido 6 chokes (post arriba están los datos) para poner dos en cada línea de bajada, el1º en la antena y el 2º en el shunt, pues me gustaría que desde este punto hacia abajo no "exista" RF. Ya os contare cuando esten instalado

73, Armando

Hola Armando y Feliz Año.

Entrar, entrar , ya nos gustaria saber a todos por donde , imagino que sabes a que me refiero. Si en el dipolo de 40m tienes por retorno choque arriba para esa frecuencia y si sigue el retorno choque abajo igual. Pero si soplas a la EAxBeam y tienes RF en el coaxial del dipolo de 40m , a este tendras que poner otro choque pero para la frecuencia que usabas en la EAxBeam.

Suerte y ya contaras como te fue.





73s Pepe EA7TS - KH7TS

ResponderCitar
EA7GD
Mensajes: 126
8 enero, 2022 21:10     #371394

Hola a todos

Pepe, Donde tengo problemas es de 10mhz a 7mhz.........  de momento.

Esta es la Z de los choques que he fabricado, aun no los tengo instalados , pero opino que darán la talla.   Amén de las miles de ferritas que ya están puesta en la sala de radio.


Saludos Armando
