Cable Digitales para Icom IC-7000

Hola,

Normalmente en todos los manuales tienes el pineado del conector.
Solo tienes que mirar en el manual los pines de ese conector, a ver cual es el que necesitas y conectarlo.
No se que tipo de digitales quieres hacer pero normalmente hace falta varias conexiones; entrada de audio, salida de audio y PTT.
Por otro lado, normalmente se suelen aislar esas conexiones para evitar ruidos e interferencias. Las dos conexiones de audio se le intercalan unos pequeños transformadores de audio 1:1.
El PTT se puede dejar tal cual o intercalar un optoacoplador.

Es fácil hacerlo pero necesitas los pineados, esos tres componentes (una cajita) y soldador.

Yo hice uno hace tiempo usando el siguiente esquema pero simplificandolo bastante:

73, Máximo - EA1DDO

Buenos días EA1DDO, gracias por tu aporte pero necesito saber primero , si con el CAT hago el PTT y solo necesito audio al ordenador, si fuera así solo necesito soldar 2 cables al jack stereo?.
Y otra cosa tengo 2 entradas redondas en la emisora una de DATA (6 pines) y otra ACC ( con 13 pines ) , a cual va , entiendo que al de DATA ??
Gracias.

Hola,

Normalmente el CAT ya hace el PTT.

Escribió:

tengo 2 entradas redondas en la emisora una de DATA (6 pines) y otra ACC ( con 13 pines ) , a cual va , entiendo que al de DATA ??

En el manual te lo dice.
Míralo y me dices.

73, Máximo - EA1DDO

Este es el esquema que utilice para fabricar el cable para digitales para el interfaz SB-2000 en mi IC-7000
Si te sirve ya que ahora no te se decir mas datos ya que lo use hace 4 o 5 años.

Gracias por vuestros aportes, pero lo que necesito es algo más sencillo, os adjunto foto de web en ebay donde lo venden ya hecho ( no envían a España )
, por si sabéis qué cables son los que hay que soldar en ambos extremos.
Gracias.

La foto que has puesto tiene toda la pinta de ser un simple cable para solo recibir. Es eso lo que quieres ?

Qué tienes y que quieres ? Cual es el software que vas a usar ? Que interface pretendes emplear ?

Con la escasa informacion que aportas las respuestas pueden ser variadas, pero tal vez no se ajusten a lo que esperas/buscas/necesitas.

Otro detalle importante: que ordenador vas a emplear ? Tiene puertos serie rs232 disponibles o tan solo conexiones USB ? Que sistema operativo tiene instalado ?
73, Manuel

Hola,

En Astro Radio lo tienen echo,no vale la pena de buscar componentes y demas,al final te sale mas caro,ahora si quieres cacharear.

un saludo

Yo tengo el UD02IC lo compre hacer años en Radioarena Inglaterra la página es www.radioarenas.co.uk el cat va aparte, inconveniente que necesitas 2 USB´S.
Espero te ayude en algo.

Parece que la direccion no carga. Mira en esta:
https://radioarena.co.uk/index.php?_a=product&product_id=2737

Yo tengo el de AstroRadio pero todavia me estoy "peleando" con el para que me reconozca el Equipo, no se si estare haciendo algo mal, TX, RX de Audio de Digitales y PTT OK, pero el CAT se me esta resistiendo y mira que han pasado por aqui cables y equipos. Creo que comentais que con este SCA 3002 hace falta el cable de CAT aparte, agradeceria me lo confirmarais, suelo trabajar con el HRD y para ciertas cosas es un incordio.

Yo lo tengo conectado a la Icom IC-706MKIIG con el HRD y funciona correctamente, tienes que usar dos USB´s, cuando inicias el HRD tienes que decirle que te busque en automatico donde estan conectados, una vez configurados los puertos CI-V Add y Flow control/Interface power el programa ya funciona.

Hola buenos dias algun colega esta usando para digitales el icom 7000 con interface yaesu scu-17? agradeceria cualquier ayuda gracias

P.D. he preguntado en astroradio como sugeria un colega mas arriba pero ese cable no lo fabrican

Publicado por: EA7GE

↑

Hola buenos dias algun colega esta usando para digitales el icom 7000 con interface yaesu scu-17? agradeceria cualquier ayuda gracias

P.D. he preguntado en astroradio como sugeria un colega mas arriba pero ese cable no lo fabrican

Hola Juan,

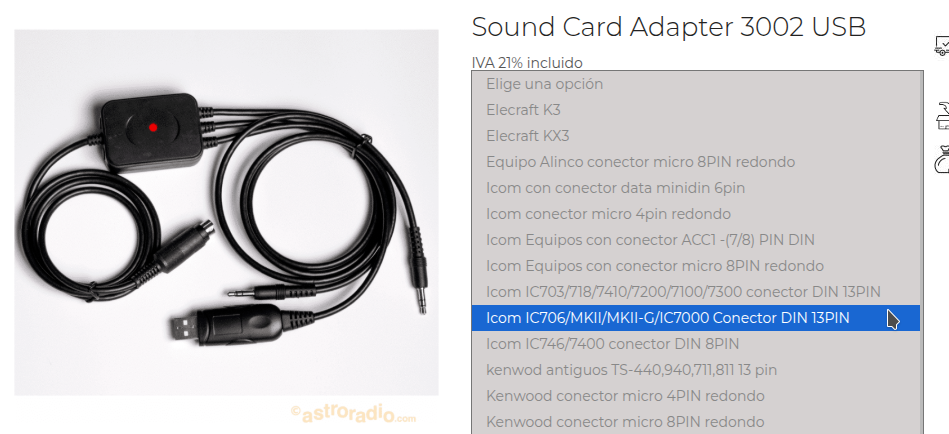

Yo uso el SB3002 con mi ic7000 y si está en Astroradio... o lo que indican en la web no es correcto.

El SB3002 esta disponible para muchos equipos, entre ellos el IC7000

Saludos
EA3KZ

Hola Pedro si el SB 3000 si esta disponible pero yo me refería al cable que comentaba el colega ea3kp ya que como tengo el scu17 estaba mirando de aprobecharlo o usar una targeta de audio exteriors que también tengo porque cat ya lo tengo en marcha de todas maneras gracias seguiré investigando

Hola Juan,

Entendí que querías utilizar el SCU porque no había SB3002s.

A ver..... casi seguro que es posible adaptarlo ya que tiene señales típicas para modos digitales así que si no localizas info específica siempre queda estudiar las conexiones necesarias para poder usarlo. En el manual del SCU detalla las conexiones con diferentes equipos Yaesu...igual eso ayuda.

Suerte con tu proyecto!

ok gracias Pedro seguire investigando

Mira... Posible si que es...

Y en la pagina 14 del manual del SCU también da algo de info para conectarlo a.otros equipos.

Hola Pedro si sabía que si se puede usar ya que un compañero de aquí lo está usando pero con otro modelo de icom que no tiene entrada de data la duda que tengo es que como el 7000 tiene entrada de data y el scu-17 tiene salida de data o tengo que conectar a la entrada de 13 pin
