Antenas Cúbicas - Cubical Quad

Página 6 / 6
EA1DDO
Mensajes: 7784
#313730  - 14 agosto, 2017 15:19

Lo bueno de esas bandas es que, a diferencia de HF, son estrechas. Por lo que los diseños de las antenas no necesitan OWA ni nada parecido ya que al ser tan estrechas puede buscar diseños concentrando los objetivos en ganancia y F/B, dejando el ancho al mínimo.

Escribió:
tengo que alargar los cuadros de la de 50 MHz

Si, muy poco. Quizás un 0.5%, (creo que teóricamente es un 0.8%).
Solo sería desplazarla unos 400 KHz.

Ya nos contarás.

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EC1AJL
Mensajes: 493
#313732  - 22 agosto, 2017 07:59

Hola de nuevo.
De momento ya tengo el cable para cambiarselo.

Ahora estoy haciendo una para 144 MHz y he visto en tu página unos diseños de la hygain que son para 11 metros en los cuales utiliza doble elemento excitado, uno para polarización vertical y otro para horizontal, supongo que se podrá hacer en otros diseños como por ejemplo la que estoy haciendo para 144 MHz?

Saludos
Ec1ajl
Ricardo

EC1AJL. ec1ajl@gmail.com Ricardo Oviedo Principado de Asturias

ResponderCitar
EC1AJL
Mensajes: 493
#314015  - 23 agosto, 2017 17:17

Pendiente de ajuste ya que me resuena en 143 mhz.

saludos

EC1AJL
Ricardo

EC1AJL. ec1ajl@gmail.com Ricardo Oviedo Principado de Asturias

ResponderCitar
EA1DDO
Mensajes: 7784
#314016  - 23 agosto, 2017 17:29

Hola,

Escribió:
unos diseños de la hygain que son para 11 metros en los cuales utiliza doble elemento excitado, uno para polarización vertical y otro para horizontal, supongo que se podrá hacer en otros diseños como por ejemplo la que estoy haciendo para 144 MHz?

Si, algunos usuarios van con polarización vertical y otros horizontal.
Son soluciones de compromiso, no me gustan mucho, pero supongo que se pueden hacer.

Suelen duplicar el excitado y colocarlos muy cerca uno del otro, uno en horizontal y el otro en vertical.
Pero no se eso como va a reaccionar (impedancia, etc).

Hay otras soluciones para doble polarización;

Dual feedpoint Cubical Quad, por George Pritchard - AB2KC

POLLY Antenna, Brian Cake - KF2YN (Dubus 4/13)


A todo esto, la antena de 144 tiene muy buen aspecto. ;)

73, Máximo

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EC1AJL
Mensajes: 493
#314080  - 27 agosto, 2017 19:11

Hola de nuevo.

Despues de colocar el nuevo cable en la antena de 50 mhz ha quedado perfecta.

R.O.E. CABLE ORIGINAL R.O.E. NUEVO CABLE

50.000 mhz…………….1.8…………………………………..1.3
50.150 mhz…………….1.6……………....…………………..1.1
50.300 mhz…………….1.3…………………………………..1.1
50.450 mhz…………….1.2…………………………………..1.4
50.600 mhz…………….1.2…………………………………..1.9
50.750 mhz…………….1.5…………………………………..2.5

De momento no me voy a complicar con la doble polarizacion en la cubica de 144 mhz.

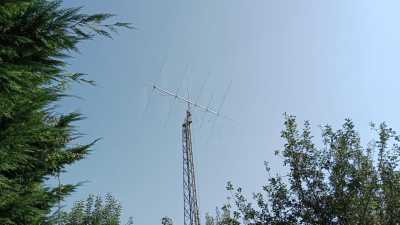

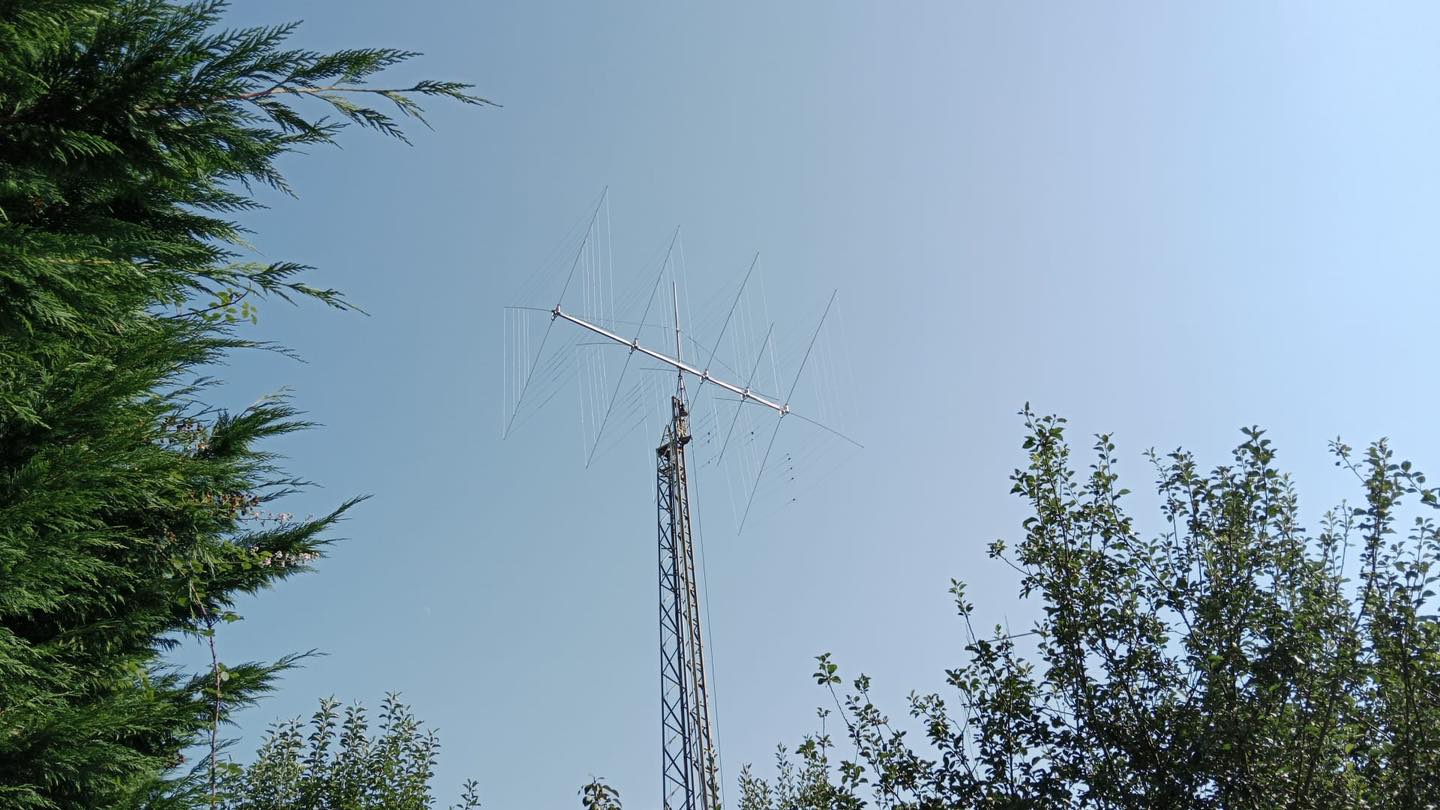

Ya la tengo ajustada y preparada para subir a la torre, la idea es colocarla junto con una yagui de tonna y comparar entre las dos???.

saludos

EC1AJL
Ricardo

EC1AJL. ec1ajl@gmail.com Ricardo Oviedo Principado de Asturias

ResponderCitar
EA1DDO
Mensajes: 7784
#314249  - 27 agosto, 2017 22:03
Escribió:
colocarla junto con una yagui de tonna y comparar entre las dos

Ya nos contarás.

Gracias

73, Máximo

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EC1AJL
Mensajes: 493
#293788  - 19 enero, 2018 12:27

Hola de nuevo.
Comparto con vosotros esta foto que encontre por la red en donde se combina en el mismo boom una cubica con una yagui para 2 metros.

saludos

EC1AJL
Ricardo

EC1AJL. ec1ajl@gmail.com Ricardo Oviedo Principado de Asturias

ResponderCitar
EC1AJL
Mensajes: 493
#319137  - 22 mayo, 2018 18:17

Hola de nuevo.

He estado hablando con Ron VE3VN que me ha mandado un diseño de cuadro acortado (la idea es calcularlo para hacer reflector y excitado ) con cargas lineales que comparto con vosotros ya que veo algo que no entiendo, adjunto una foto.

No entiendo como al acortar una antena de cuadro mediante cargas lineales el resultado del cable del perimetro mas las cargas sea mayor que si la antena fuera fullsize???

cable total fullsize......................................42,52 metros
cable total con carga lineal........................49,04 metros

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/2822/Scan.pdf

Saludos
EC1AJL

EC1AJL. ec1ajl@gmail.com Ricardo Oviedo Principado de Asturias

ResponderCitar
EC1AJL
Mensajes: 493
#336088  - 5 julio, 2019 23:59

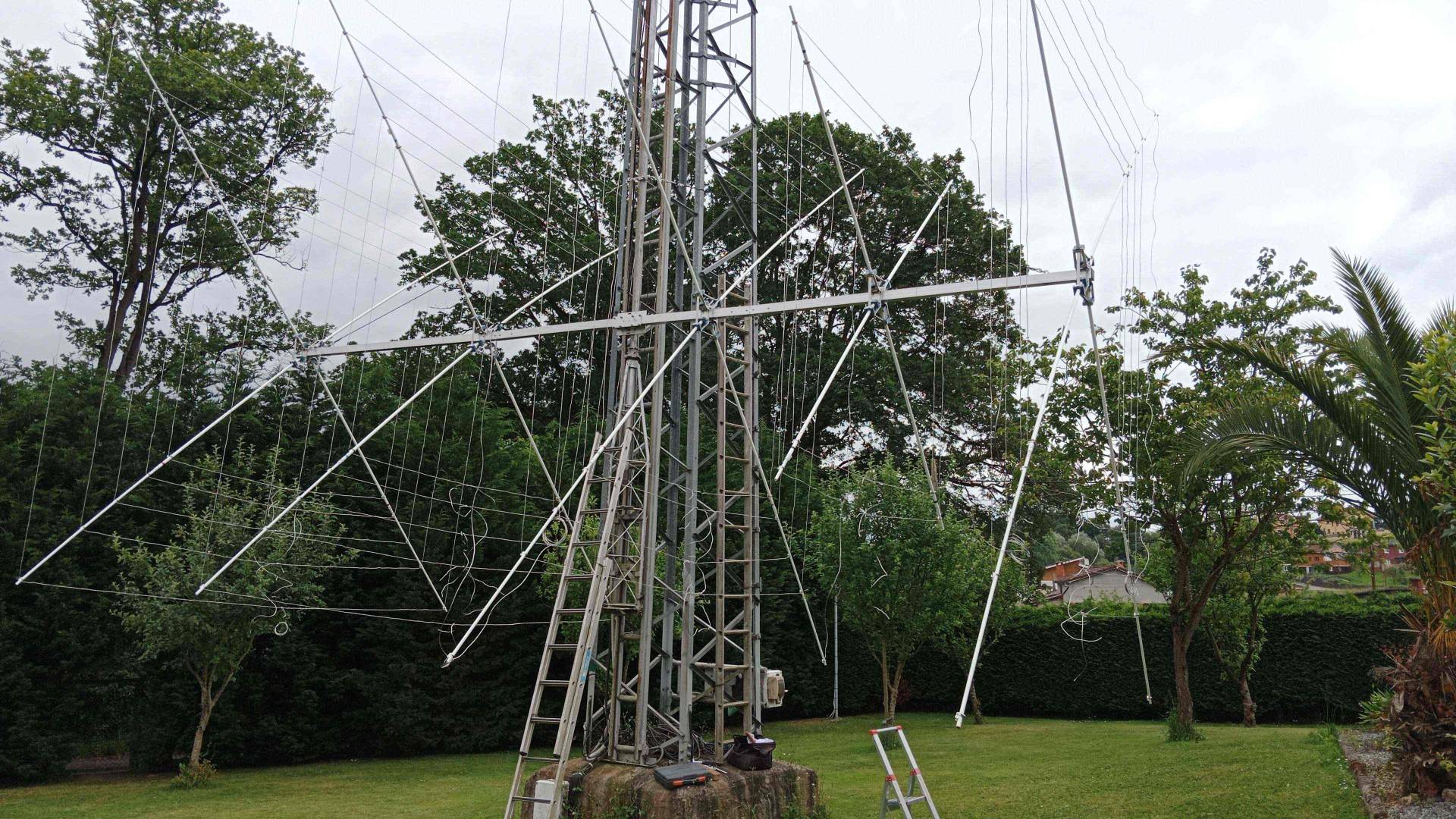

Aqui os dejo otra para 4 metros, 6 elementos espaciado largo, pendiente de ajustarla y  colocarla en su ubicacion definitiva.

le hice  algunas mejoras en la construccion de los cuadros, en vez de utilizar las abrazaderas para sujetar los tubos  de fibra sobre las crucetas que son un autentico engorro he utilizado crucetas de tubo cuadrado, por dentro de el se desliza la barra de fibra, durante el proceso de ajuste se perforan con un tornillo autoroscante y una vez con las dimensiones definitivas se coloca un tornillo pasante.

saludos

EC1AJL



EC1AJL. ec1ajl@gmail.com Ricardo Oviedo Principado de Asturias

ResponderCitar
EC1T reaccionó
EC1AJL
Mensajes: 493
#336089  - 6 julio, 2019 00:02

.

EC1AJL. ec1ajl@gmail.com Ricardo Oviedo Principado de Asturias

ResponderCitar
EC1AJL
Mensajes: 493
#336090  - 6 julio, 2019 00:04

.

IMG 20190704 WA0018

EC1AJL. ec1ajl@gmail.com Ricardo Oviedo Principado de Asturias

ResponderCitar
EA7IVP reaccionó
EC1AJL
Mensajes: 493
#336091  - 6 julio, 2019 00:08

.

IMG 20161205 171044617 HDR

EC1AJL. ec1ajl@gmail.com Ricardo Oviedo Principado de Asturias

ResponderCitar
EA7IVP reaccionó
EC1AJL
Mensajes: 493
#336092  - 6 julio, 2019 00:08

.

IMG 20190704 WA0014

EC1AJL. ec1ajl@gmail.com Ricardo Oviedo Principado de Asturias

ResponderCitar
EC1T y EA7IVP reaccionaron
EA7KI
Mensajes: 333
#339656  - 28 octubre, 2019 22:37

Hola a todos

Os informo   a todos los compañeros por este medio y por todos los que pueda para que no vuelvan a engañar a nadie,ya que se trata de una compra de una antena de HF con valor de más de 1000 Euros  a la empresa   WWW.QUAD.RU  de antenas y tambien a WWW.KEEPERTELE.COM como participe de la estafa.

Tengo todos los email  y las transacciones realizadas  para la compra de una antena cubica. La cual nunca llego y todas  las respuestas de ellos no son claras y a llegado tal punto que no contestan.

Estos son los datos de ellos:

WWW.KEEPERTELE.COM

UA2FB Russia flag Russia
DMITRI GORSHKOV
Also 9A8UA, CN2FB
KALININGRAD
Russia

WWW.QUAD.RU

RK3FA Russia flag Russia
Zhukov Oleg N.
141092 Moscow Obl., Yubileinyi
Ul. Pushkinskaya, D. 13-100
Russia

Hello everyone I inform all the partners by this means and by all that I can so that they do not deceive anyone again, since it is a purchase of an HF antenna with a value of more than 1000 Euros to the company WWW.QUAD. RU antennas and also WWW.KEEPERTELE.COM as part of the scam. I have all the emails and transactions made for the purchase of a cubic antenna. Which never came and all their responses are not clear and have reached such a point that they do not answer.



El mundo nos habla, nosotros le escuchamos.

ResponderCitar
EC1AJL
Mensajes: 493
#392042  - 4 marzo, 2024 20:42

Hola a todos.

Retomando el tema de nuevo y despues de haber tenido en mi poder antenas cubicas de cuatro fabricantes distintos,

doy fe  de que las crucetas de Status Quad son robustas, faciles de montar y desmontar.

IMG 20240211 131617
IMG 20240211 130441
IMG 20240211 132855
IMG 20240217 111243

Saludos

EC1AJL



EC1AJL. ec1ajl@gmail.com Ricardo Oviedo Principado de Asturias

ResponderCitar
EA3VN y EA1CN reaccionaron
