#30547  - 9 mayo, 2015 19:57

Buenas,

estoy pensando en comprar un analizador de antenas para poder cacharrear y hacer algunas antenas y he visto que MFJ ha sacado un nuevo analizador:

http://www.mfjenterprises.com/Product.php?productid=MFJ-226

¿Alguien sabe algo de él? De momento creo que aquí en EA no lo venden :(

Tambien se agradece opiniones y comentarios sobre otros analizadores de antena de los que tengais conocimiento.

Gracias de antemano y 73

73 de Xavi - EC3UA
Sant Joan Despí (Barcelona)

ResponderCitar
Inició el tema
EA2ET
Mensajes: 6689
#276107  - 10 mayo, 2015 07:18

https://www.wimo.com/minivna-network-analyser_s.html

Necesitan PC, pero son otra cosa, mucho más que un medidor de SWR.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA1GFY
Mensajes: 563
#276109  - 11 mayo, 2015 15:39

Pues para mi es un VNA, no tiene porque tener dos puertos, de hecho si se lee el manual de instrucciones http://www.mfjenterprises.com/Downloads/index.php?productid=MFJ-226&filename=MFJ-226%20Manual%20v1.pdf&company=mfj ya dice que es un VNA de un sólo puerto para medidas de carga, antenas o similares.

Al igual que el Sark110 de Melchor,EA4FRB, que también es de puerto simple.

73´s de Antonio, EA1GFY.

http://ea1gfy.blogspot.com/
ea1gfy@gmail.com
73´s Antonio. EA1GFY y EA3248URE SWL
Logroño(La Rioja) DME:26089

ResponderCitar
EA2ET
Mensajes: 6689
#276177  - 11 mayo, 2015 22:43

Tienes razón Antonio, yo también tengo un analizador vectorial de redes que funciona muy bien, y no tiene ni puerto, mide en centímetros y pulgadas y tiene nivel de burbuja incorporado. ;)

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA1DDO
Mensajes: 7687
#276201  - 12 mayo, 2015 07:15

Hola,

Aquí hay un VNA de un puerto solo;

Anritsu MS46121A

http://www.anritsu.com/en-gb/products-solutions/products/ms46121a.aspx


73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA4ADJ
Mensajes: 4053
#276110  - 12 mayo, 2015 16:45

Hola, con un puerto solo se puede medir el coeficiente de reflexión. Pero no la ganancia del sistema.
VNA es que el analizador es Vectorial y por lo tanto mide propiedades de amplitud y fase de la señal, SNA es que es escalar y solo mide propiedades relativas a la amplitud.
Asi mal dicho en pocas palabras, se que la mayoria sabeis la diferencia, pero por alguien lo desconoce.
73.

Mi hijo me hace profundamente feliz

TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!

ResponderCitar
EA1DDO
Mensajes: 7687
#276255  - 12 mayo, 2015 17:19

Hola,

Escribió:
VNA es que el analizador es Vectorial y por lo tanto mide propiedades de amplitud y fase de la señal

¿Y no se pueden medir con un puerto solo?

Ese de arriba de un puerto solo dice que mide;

Escribió:
Measurement Parameters
1-Port Measurements S11 or any user-defined combination of a1, b1, 1
Domains Frequency Domain and Band Pass Time Domain (Distance to Fault)

Y que muestra;

Escribió:
Display Graphs
Single Rectilinear Graph Types Log Magnitude, Phase, Linear Magnitude, Real, Imaginary, SWR, and Impedance
Dual Rectilinear Graph Types Log Mag and Phase, Linear Mag and Phase, Real and Imaginary
Circular Graph Types Smith Chart, Polar

Gracias

73, Máximo

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA3KP
Mensajes: 4226
#276260  - 12 mayo, 2015 17:27

Hola,

Hay el SARK 100 por menos de 100$ en Ebay y toda la documentacion disponible en EA.

73

Ramon

ea3kp@yahoo.es
ea3kpbcn@gmail.com

ResponderCitar
EA1BAB
Mensajes: 757
#276261  - 12 mayo, 2015 17:54
EA3KP escribió:
Hola,

Hay el SARK 100 por menos de 100$ en Ebay y toda la documentacion disponible en EA.

73

He visto el Sark 100 en eBay de un vendedor chino por unos 100 euros, yo he tenido un 259B y ahora estaba buscando un analizador normal, me había fijado en los Rig-Expert.

¿va bien el sark 100?

¿Mejor el mini60?

Mas opciones económicas.

Muchas gracias.

La Radio es una pasión, una forma de vida.
A la amistad por la radio
73, David
EA1BAB

ResponderCitar
EA7JGZ
Mensajes: 359
#276208  - 12 mayo, 2015 20:21
EA1DDO escribió:
Hola,

Aquí hay un VNA de un puerto solo;

Anritsu MS46121A

http://www.anritsu.com/en-gb/products-solutions/products/ms46121a.aspx

Buenas Noches Maximo.
Con un bicho de estos se puede medir y sacar la curvas de un filtro.
o se nesecitan entarda y salida,para ver las repuestas etc etc

Saludos.

Francisco Senaç
EA7JGZ


73, Máximo - EA1DDO

ResponderCitar
EA7JGZ
Mensajes: 359
#276209  - 12 mayo, 2015 20:21
EA1DDO escribió:
Hola,

Aquí hay un VNA de un puerto solo;

Anritsu MS46121A

http://www.anritsu.com/en-gb/products-solutions/products/ms46121a.aspx

Buenas Noches Maximo.
Con un bicho de estos se puede medir y sacar la curvas de un filtro.
o se nesecitan entrada y salida,para ver las repuestas etc etc

Saludos.

Francisco Senaç
EA7JGZ


73, Máximo - EA1DDO

ResponderCitar
EA2AT
Mensajes: 7
#276111  - 13 mayo, 2015 04:30

Hola, buenos días
Una buena opción es el DG8SAQ

http://sdr-kits.net/VNWA3_Description.html

Vectorial, dos puertos.
tengo uno hace cuatro años y estoy encantado con este VNA para uso de aficionado.
Llevo muchos años utilizando profesionalmente VNA's de Agilent y Rohde, voltimetros vectoriales, etc. y el equipo de DG8SAQ para trabajar por debajo de un GHz me parece la mejor opción actual por 800 €.
Si tienes mas dinero disponible, busca FSH-4 de Rohde, los MS20xx de Anritsu, que son VNA basicos pero sobre los 14.000€
Saludos,
Jose Lus

ResponderCitar
EA7JGZ
Mensajes: 359
#276314  - 13 mayo, 2015 11:43

Hola

MFJ tiene el 225 que tiene entrada y salida una pantalla de LCD y ademas funciona con el prograna gratis del mini VNA y es portatil

Por si sirve de orientacion,sobre 380 euros.

Saludos

Francisco Sena
EA7JGZ

ResponderCitar
EA1DDO
Mensajes: 7687
#276315  - 13 mayo, 2015 13:16

Hola,

Escribió:
pretendía ilustrarnos sobre lo que entonces -y parece que ya no- se entendía por VNA.

Yo creo que sigue siendo válido.
Lo que Anritsu dice es:

Escribió:
VNAs do everything that scalar analyzers do, plus they add the ability to measure the phase
characteristics of microwave devices over a greater dynamic range and with more accuracy

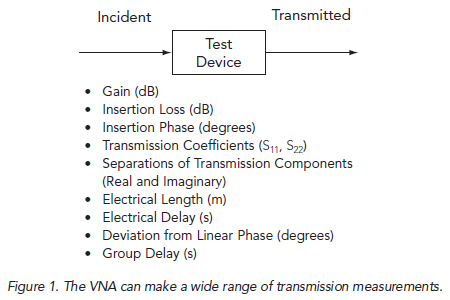

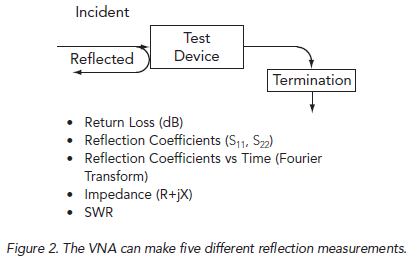

Y pone dos ejemplos de como puede usarse un VNA;

Entiendo que el primer esquema se refiere a cuando el VNA tiene dos bocas.
Y el segundo esquema sería para un VNA con una sola boca.

Por lo tanto, entiendo que el número de bocas no determina el tipo de medidor (escalar o vectorial), si no las medidas que puede hacer.

Recuerdo que cuando empecé a trabajar en medición de sistemas radiantes, disponíamos de un Wiltron SiteMaster (Anritsu compró Wiltron, ya hace un tiempo) de una sola boca. Cuando empezaron a llegar las antenas de dipolos cruzados con dos bocas (diversidad por polarización) fue cuando tuvimos que cambiar al SiteMaster de dos bocas, para poder medir el aislamiento entre bocas, pero por lo demás, el de una boca hacía las mismas mediciones.

Que me corrijan si me equivoco.

Pero este hilo es muy útil para la mayoría, didáctico.
Ojalá alguien con conocimientos publicara un artículo al respecto en la revista.

Gracias

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA1DDO
Mensajes: 7687
#276324  - 13 mayo, 2015 18:40

Hola,

Resumen;

[ul]
[li]Un VNA es aquel que en sus mediciones pueda medir las fases, con suficiente precisión y rango dinámico.[/li]
[li]Hay VNA con un puerto y con dos puertos, ambos son VNA.[/li]
[li]Los de dos bocas permiten hacer más mediciones que los de una boca sola.[/li]

[/ul]

El MFJ-226 parece ser un VNA (pues mide fases con cierta precisión y rango dinámico) de una boca sola.

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA1DDO
Mensajes: 7687
#276344  - 14 mayo, 2015 09:55

Hola,

Por recoger alguna información y poder comparar, hice esta simple tabla;

Hay más modelos, no están todos, pero sí están los principales, creo yo.
Depende de las necesidades de cada uno, sobre todo las frecuencias a cubrir, y si solo es para antenas o va a medir algo más (bobinas, etc.), pues tendrá que decantarse por unos u otros.

A mi me interesa que alcance 1296 MHz, y ahí parece que el miniVNA Tiny sería la opción más económica. Si no sería el VNWA-3.

Para HF solo, hay muchas más opciones.

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA2ET
Mensajes: 6689
#276353  - 14 mayo, 2015 15:52

Os estáis centrando en lo de vectorial y no va por ahí.

Lo que yo entiendo:

VNA, Vectorial Network Analizer = 2 o más puertos, analiza redes.
VAA, VSWR, Vectorial Antena Analizer, Vectorial SWR Analizer, etc., analiza antenas u otros elementos sin llegar a formar una red.

Otra cosa es que los VNA también puedan funcionar con un solo puerto como VAA.

Claro que solo es la idea que tenía preconcebida.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA1DDO
Mensajes: 7687
#276366  - 15 mayo, 2015 07:16

Hola,

Ángel, así visto, tienes razón.
Network es red y para medir redes necesitas dos puertos.

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA4ADJ
Mensajes: 4053
#276113  - 15 mayo, 2015 13:28

Yo estoy en la linea de Maximo, ya que el del curro cada vez lo puedo usar menos.

Escribió:
A mi me interesa que alcance 1296 MHz, y ahí parece que el miniVNA Tiny sería la opción más económica. Si no sería el VNWA-3

73

Mi hijo me hace profundamente feliz

TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!

ResponderCitar
EA1DDO
Mensajes: 7687
#276442  - 15 mayo, 2015 14:48

Hola,

Por precio y prestaciones el miniVNA Tiny se lleva la palma, lo que pasa es que su rango dinámico y calidad es inferior al VNWA-3.
La diferencia de precio son algo más de 100€ (la versión más sencilla).

Supongo que puestos a gastar... vale la pena ir a por el VNWA-3, el mejor sin duda en esta gama.


73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
