Acoplador automatico N7DDC

Página 1 / 7
  RSS
EA3GRN
Mensajes: 208
8 julio, 2020 09:00     #350027

Hola a todos,

he terminado recientemente de montar el acoplador automatico de N7DDC en un semikit y tengo algunos errores en la lectura de potencia y ROE, que achaco a un mal bobinado del transformador BN43. Si algun colega presente en el foro ha montado este acoplador, me gustaría comentar unas dudas con él.



Un saludo,
Juan Carlos ValeroEA3GRN (ex EB3DGZ)https://www.youtube.com/c/ea3grn <-- Mi canal de youtube

ResponderCitar
EA1HX
Mensajes: 52
28 julio, 2020 19:10     #350830

@ea3grn esplica como son los errores ,   tienes el montaje  emisor , medidor de roe, acoplador, antena,  el esquema te te envío es lo mismo pero en dos toroides es igual que la ferrita binocular miralos como si estubieran pegados y el esquema es el mismo hasta los diodos.

s l1600 (3)



s l1600



atu 100 7x7 148a05268dd24973aa8b44bbec234ba2



ResponderCitar
EA3GRN
Mensajes: 208
28 julio, 2020 20:19     #350835

@ea1hx Gracias por el interés. Al final era lo mas tonto, que al bobinar me equivoqué y había una vuelta de mas. Error de novato, lo tipico de no contar cada paso por el BN23 como espira y pensar en la espira como un bucle... Desoldar, quitar una vuelta y las lecturas empezaron a ser correctas.  Sigo teniendo pendiente sacarlo al monte a ver que tal rinde, pero de momento contento con el resultado.

Un saludo,
Juan Carlos ValeroEA3GRN (ex EB3DGZ)https://www.youtube.com/c/ea3grn <-- Mi canal de youtube

ResponderCitar
EA1CN
Mensajes: 2802
28 julio, 2020 20:27     #350836

@ea3grn

Juan Carlos, hola. Buen trabajo, sí.

Hablan regulín de él. Me interesa que nos digas qué tal va porque un amigo se lo ha pedido (yo ya tengo cuarto y mitad de acopladores) y está en la duda. No hay mejor referencia que quien lo haya montado y usado. Muchas gracias por tus comentarios (cuando los pongas)...es broma 🤣 .

Cordiales 73

73. Diego

ResponderCitar
EA3GRN
Mensajes: 208
28 julio, 2020 20:35     #350838

@ea1cn Hola Diego,

pues me lo apunto. Lo he montado para sacarlo de paseo con un FT817, me queda tener un poco de tiempo para probarlo. La impresion, a falta de meterle RF y ver que tal me contestan, es buena. El montaje es bastante sencillo, yo por precaucion le cambie directamente los toroides por otros comprados en un sitio de confianza ya que no me fiaba de los que vinieran en un kit chino. Eso si, a peso y visualmente no hay diferencias entre los toroides incluidos y los que compre en otro sitio, habrá que meterlos al nanoVNA a ver si cantan diferencias o no. Las pruebas tipicas contra carga artiificial funcionan todas (modo bypass, auto-acople y acople iniciado a mano) y los modos de test para probar los reles van bien tambien. La potencia medida con el medidor incluido y la ROE coinciden (con un 10% de margen) con lo que deberian de marcar. Solo me falta meterle un hilo y ver que tal acopla en comparacion con un Z100 que tengo. Lo pruebo en cuanto me dejen y os cuento.

Un saludo,
Juan Carlos ValeroEA3GRN (ex EB3DGZ)https://www.youtube.com/c/ea3grn <-- Mi canal de youtube

ResponderCitar
  EA1JDC me gusta
EA1CN
Mensajes: 2802
28 julio, 2020 23:42     #350842

Gracias Juan Carlos, exacto, eso había leído por aquí en algún post, lo de los toroides digo. Bueno, los de mi Club tenemos buenos toroides en nuestra "tienda".

Tnx.

73. Diego

ResponderCitar
EA3GRN
Mensajes: 208
10 agosto, 2020 11:24     #351451
Publicado por: @ea1cn

@ea3grn

Hablan regulín de él. Me interesa que nos digas qué tal va porque un amigo se lo ha pedido (yo ya tengo cuarto y mitad de acopladores) y está en la duda. No hay mejor referencia que quien lo haya montado y usado. Muchas gracias por tus comentarios (cuando los pongas)...es broma 🤣 .



Hola Diego,

como lo prometido es deuda, mis comentarios sobre el acoplador en kit de N7DDC. Lo he tenido este fin de semana en el concurso de municipios con un hilo de longitud sin determinar (alrededor de los 22 metros) conectado a un unun 1:9. Mis comentarios:

- Donde ya no me acoplaba un Z100 de LDG, el de N7DDC si que encontraba una buena relacion de ROE. Solo en 80 metros no fue capaz (ni el Z100) y el acoplador interno de la TS440SAT de Kenwood si que pudo con la adaptacion.

- Acopla tal vez un poco mas rapido que el Z100, aunque no es importante de por si.

- Todas las estaciones llamadas respondieron a la primera llamada, con los 100 watios de un TS440.

- Hay que tener en cuenta que no monté los toroides incluidos con el kit, ante algunos comentarios de colegas que indicaban baja calidad de componentes, compre un lote de una fuente confiable y son los que instale. No he verificado todavia la calidad de los que vienen con el Kit, lo tengo en pendientes para cuando haya un rato.

- En general contento con el rendimiento. Para los treinta y pocos euros del kit (mas toroides extra, digamos 50 euros en total) la verdad es que funciona bien. Ojo, no he hecho un estudio en profundidad ni he medido perdidas (no tengo instrumental para ello) pero acoplar acopla y las estaciones llamadas me contestan. De momento no pido mas.

Espero esto pueda ser de utilidad a quien tenga dudas sobre este acoplador.





Un saludo,
Juan Carlos ValeroEA3GRN (ex EB3DGZ)https://www.youtube.com/c/ea3grn <-- Mi canal de youtube

ResponderCitar
  EA2AJO me gusta
EA1CN
Mensajes: 2802
10 agosto, 2020 12:15     #351455

Bueno, Juan Carlos, muy interesante y muy agradecido por tomarte las molestias en reportar esto.

Me alegro de que cumpla con tus perspectivas. Sí, a todos los aparatos de kit se les puede analizar en profundidad y ver qué tan cumplidores son con las expectativas, pero según lo que se busque y los resultados que UNO obtenga, así queda uno de satisfecho.

Yo tengo un par de transverters del ukraniano y estoy contento. Sí, los han analizado en profundidad y según unas cosas u otras....pues lo que digo.

Gracias, nuevamente.

P.S. A ese kit se supone que le has puesto una caja mona y tal, porque no la trae. ¿Es así?.

TNX

73. Diego

ResponderCitar
EA3GRN
Mensajes: 208
10 agosto, 2020 12:21     #351458

@ea1cn

Fui a lo practico, con la impresora 3d y un diseño de thingiverse.com.

IMG 20200810 121751
IMG 20200810 121755

Un saludo,
Juan Carlos ValeroEA3GRN (ex EB3DGZ)https://www.youtube.com/c/ea3grn <-- Mi canal de youtube

ResponderCitar
  EA2AJO y EA1CN me gusta
EA1CN
Mensajes: 2802
10 agosto, 2020 13:20     #351459

Muy de p.m. Enhorabuena. Jopé qué cosas hacéis ahora con las 3D. Me alegro un montón. 👍 👍

73. Diego

ResponderCitar
EA1BDX
Mensajes: 525
10 agosto, 2020 14:14     #351460

Buenas tardes a todos

¿Habéis probado ese acoplador en digitales?.

Y con cuánta potencia?

Y en modo remoto, fuera del local radio?

Gracias

Saludos, Juan EA1BDX

ResponderCitar
EA3GRN
Mensajes: 208
10 agosto, 2020 14:19     #351462

@ea1bdx

Hola Juan,

yo de momento solo en SSB con un maximo de 160 watios que se los come sin rechistar. No he tenido ocasion de probarlo en una salida todavia, aunque de hecho lo monté para eso, asi que tarde o temprano le tocará. Ya os contaré ambas cosas cuando lo pueda probar.

Un saludo,
Juan Carlos ValeroEA3GRN (ex EB3DGZ)https://www.youtube.com/c/ea3grn <-- Mi canal de youtube

ResponderCitar
EA1BAB
Mensajes: 758
10 agosto, 2020 16:55     #351470

@ea3grn
Te ha quedado de pm.

Lo has pillado en AliExpress?

Tienes información detallada de cómo se monta y especialmente los toroides?

Si no te parece atrevido, me puedes enviar a ea1bab@hotmail.com ?

Muchas gracias y disculpa las molestias.

La Radio es una pasión, una forma de vida.
A la amistad por la radio
73, David
EA1BAB

ResponderCitar
EA3GRN
Mensajes: 208
10 agosto, 2020 17:12     #351472

@ea1bab

Hola David,

lo pongo aqui, asi compartimos la información entre todos. Los kits chinos vienen sin nada de información, pero afortunadamente en este enlace esta todo (manual de montaje, instrucciones de modificacion del programa, e incluso el codigo fuente):

https://github.com/Dfinitski/N7DDC-ATU-100-mini-and-extended-boards

Recomiendo una atenta lectura, está todo muy bien detallado.

Yo compre concretamente este:

https://www.ebay.es/itm/DIY-Kits-1-8-50MHz-ATU-100mini-Automatic-Antenna-Tuner-by-N7DDC-7x7-for-SDR-DIY/174259512687?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649

Pero creo que otros kits en ebay o aliexpress son similares. Me vino el procesador SIN soldar en la placa ojo, aunque en el anuncio decia que estaba soldado. Es pequeño y requiere atreverse con componentes SMD, pero son pocos y cobardes... con flux y cinta desoldadora (gracias a dios que existe) se puede montar sin mayor problema. Vienen algunos componentes SMD de mas, por aquello de que es facil perder uno. A mi me saltó de la pinza una resistencia que todavia la estoy buscando... menos mal que venían mas de las necesarias.

Yo cambie los toroides que venían por otros comprados en kitsandparts, pero al menos visualmente y por peso los que vinieron parecen correctos. De todos modos como me habían desaconsejado usar los toroides chinos, preferi partir de unos confiables. Queda pendiente probar los incluidos a ver que tal responden. Durante el montaje me lie con el bobinado del BN23 para el calculo de potencia y ROE, pero bastó con retirar una espira que había bobinado de mas para que volviera a la normalidad.

La pantalla OLED la compre aqui:

https://www.amazon.es/gp/product/B07XXTPGBB/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1

Aunque seguro que se puede encontrar mas baratas si se busca, pero ya lo tenia todo montado y solo me faltaba la pantalla, con lo que tiré por la directa.

Espero que la información os sea útil. Fue divertido montarlo y funcionó practicamente a la primera (fuera de la metedura de pata con la espira de mas).



Un saludo,
Juan Carlos ValeroEA3GRN (ex EB3DGZ)https://www.youtube.com/c/ea3grn <-- Mi canal de youtube

ResponderCitar
  EA2AJO, EA8NL, EC5APB y 2 les gusta
EA3GRN
Mensajes: 208
10 agosto, 2020 17:14     #351473

Ah! No hagais como yo. Montar los toroides ANTES que los relés, que despues hay que hacer contorsionismo para que entren los toroides.

Un saludo,
Juan Carlos ValeroEA3GRN (ex EB3DGZ)https://www.youtube.com/c/ea3grn <-- Mi canal de youtube

ResponderCitar
  EC5APB, EA4BNB y EA1CN me gusta
EA8NL
Mensajes: 20
15 agosto, 2020 15:17     #351747

HOLA.

SALUDOS de EA8NL, PARA TODOS LOS LECTORES.



En referencia al MINI-ACOPLADOR automático en kid, el ATU-100, 7x7 diseño de N7DDC, Versión 3, que poseo, mi experiencia es la siguiente...



A mi, me funciona de MARAVILLA. Con mi antena morgain de 40/80, que anda pidiéndome cariño hace tiempo y me dá mas de 3 de SWR, incluso en sus bandas, pues, a pie de equipo, este chisme, es capaz de conseguir ajustes en todas las diversas bandas, y hasta me consigue lo que no me han sido capoaces de hacer los acopladores internos de mi TS-480 y el Yauesu FT-1000 MP.

El colmo es que me acopla hasta una antena de 2m, la Diamond X-200, incluso en 40m, llegando a hacer contactos con

Europa en FT-8, perfectamente.

Naturalmente NO se puede pedir que además de acoplarte con un palo de escoba o un tenedor, TAMBIÉN rinda, tanto en RX, como en TX igual o más que una antena con las dimensiones adecuadas... Ese milagro aún no se ha conseguido,... creo yo...

A quien le pueda interesar les recomiendo este vendedor de AlliExpress, que lo envía (y ésto es muy importante) con TODOS los componentes SMD, soldados, incluido el PIC. y a muy buen precio. Otros (el que yo pedí, algo más caro, a pesar de que aseguraba eso, .. SÓLO traia soldados el PIC y los 7 condensadores SMD de alta tensión... y me costó mucho, mucho, mucho soldar los demás, sin herramientas adecuadas, y gracias a la gran lupa...

Consejo... los relés, y sobre todo los conectores de antena montarlos al FINAL.

Es éste:

https://es.aliexpress.com/item/4001108899453.html?srcSns=sns_WhatsApp&spreadType=socialShare&bizType=ProductDetail&tt=MG&aff_request_id=853b44df455449dcb4ff3d4cc19e54ee-1597494184746-01876-_B1weEx&aff_platform=default&sk=_B1weEx&mergeHashcode=38364643822&description=€+29,87+|+ATU-100,+Kits+DIY+de+sintonizador+de+antena+automático+de+ATU-100mini+de+1,8-50MHz+por+N7DDC+7x7+++OLED,+Firmware+programable/SMD/Chip+soldado&aff_trace_key=853b44df455449dcb4ff3d4cc19e54ee-1597494184746-01876-_B1weEx&businessType=ProductDetail&title=€+29,87+|+ATU-100,+Kits+DIY+de+sintonizador+de+antena+automático+de+ATU-100mini+de+1,8-50MHz+por+N7DDC+7x7+++OLED,+Firmware+programable/SMD/Chip+soldado&platform=AE&terminal_id=355ca34c17b94b3f97d41190eb835b94&templateKey=white_backgroup_101



También lo suministra TOTALMENTE MONTADO TODO, pero sin caja...

https://es.aliexpress.com/item/4001221282596.html?srcSns=sns_WhatsApp&spreadType=socialShare&bizType=ProductDetail&tt=MG&aff_request_id=c12cd18ed9824ba98fdaa7bc15b596a7-1597494622787-05184-_B1NwVD&aff_platform=default&sk=_B1NwVD&mergeHashcode=36734462787&description=€+58,96+|+Listo+para+usar+¡Ensamblado!+ATU-100,+sintonizador+de+antena+automático+ATU-100mini+de+1,8-50MHz,+de+N7DDC+7x7+++0,96+pulgadas+OLED&aff_trace_key=c12cd18ed9824ba98fdaa7bc15b596a7-1597494622787-05184-_B1NwVD&businessType=ProductDetail&title=€+58,96+|+Listo+para+usar+¡Ensamblado!+ATU-100,+sintonizador+de+antena+automático+ATU-100mini+de+1,8-50MHz,+de+N7DDC+7x7+++0,96+pulgadas+OLED&platform=AE&terminal_id=355ca34c17b94b3f97d41190eb835b94&templateKey=white_backgroup_101



Yo, provisionalmente le he puesto dentro de una caja de cerezas al licor de Ferrero Roche.....



Como información adicional:

Le he puesto un sólo pulsador. Una pulsacion corta.... RESET. Pulsación más larga... TUNE (esera portadora para ajustar...) y se recomienda usar cuánta menos potencia, mejor..., hasta que ajuste ... en segundos..

esa sintonización se queda memorizada aunque le cortes la corriente. Yo le puse un interruptor extra para cortarle la alimentación cuando quiero que se conecte directo a la antena, y si me interesa, lo enciendo y recupero el último ajuste.

Ahhh y trae un estupendo display cuadradito

Yo he puesto los toroides originales. Me va MUY bien, aunque en alguna banda, según el ajuste que necesite se calienta algo el toroide simple que está junto al uno de los dos que van dobles. Ya habrá tiempo de cambiarlo si fuera necesario. De momento, no.

Éste lo voy a dejar a pie de equipo, y así evito usar los de las radios. Es muy cómodo.

Estoy esperando otro para usarlo en a pie de antenas, en portables...

Por ese precio... merece la pena.

Espero que les haya interesado mi experiencia, y se admiten sugerencias y consejos...



73 de EA8NL.

1

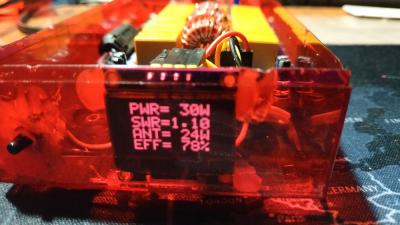

1a





ResponderCitar
  EA2AJO y EA4NI me gusta
EA1BAB
Mensajes: 758
15 agosto, 2020 19:24     #351753

Muchas gracias, voy a comprar uno

La Radio es una pasión, una forma de vida.
A la amistad por la radio
73, David
EA1BAB

ResponderCitar
EA1BDX
Mensajes: 525
15 agosto, 2020 20:08     #351756

@ea8nl gracias por la información.

¿Cuánta chicha (potencia) usabas en FT8?

Cuando lo pruebes a pie de antena, ¿nos puedes contar cómo va?

Saludos, Juan EA1BDX

ResponderCitar
EA3FNM
Mensajes: 1378
15 agosto, 2020 21:45     #351762
Publicado por: @ea8nl

esa sintonización se queda memorizada aunque le cortes la corriente. Yo le puse un interruptor extra para cortarle la alimentación cuando quiero que se conecte directo a la antena, y si me interesa, lo enciendo y recupero el último ajuste.



Gracias Severo por la info,

Entiendo entonces que tiene by-pass al desconectar la tensión?

Ese by-pass sabes como lo hace? o sea, tiene un relé de entrada que lo realiza o los reles de los condensadores que quedan abiertos y los de bobinas cerrados como hace el LDG?

Gracias

EA3FNM
ex-ec3ccq
Pedro
Barcelona
ea3fnm@gmail.com

ResponderCitar
EA8NL
Mensajes: 20
16 agosto, 2020 02:16     #351765

Hola de nuevo.

Trataré de responder...

Habitualmente, uso entre 25 y 40 watios en FT8, pero para las pruebas le atizaba de vez en cuando los 100 watios que da el TS-480, y no me dió problemas. Sólo en alguna banda, quizás era en 40M, con más de 6 de SWR en la antena, noté que cogía calor, a tope de potencia, pero ningún problema más. En banda lateral, lógicamente se calentaba muchísimo menos, y es lógico por los 15 segundos de radiofrecuencia contínua a toda potencia, y tras los 15 segundos de reposo, nuevamente otros 15 de transmisión contínua a tope, y así todo el tiempo... De momento no me preocupa, aunque reconozco que si algún DX se me pone demasiado... demasiado rebelde, le atizo los 100 watios... sin remordimientos en la banda que esté...

Lo tengo cerrado de momento, provisionalmente, en esa caja de bombones, que me vino casi a medida, y a través de ella apenas noto el calor.

O sea, que ya veremos si merecería la pena cambiar, si acaso ese toroide simple, o los dos...(pues los dobles no les he notado nada).

El bay-pass, mirando el esquema, creo que lo hace tal como comentas del LDG.



Otra cosa... Efectivamente la fiabilidad como WATIMETRO está en la llamada bobina TAMDEM. Lleva digamos que una bobina en cada agujero, pero NO son 10 espiras... Se cuentan las veces que el cable atraviesa el «agujero». Adjunto fotos aclaratorias del mismo.

He pretendido ahora adjuntar un lamentable doc que hice dándole forma al resultado de recopilaciones google-traducidas, cosa de verdad muy muy latosa... Disculpenme, PERO el sisyema no me deja pues ocupa unos tres megas y solo permite uno...

Igual, con el documento original del autor, para esta versión 3.

En lugar de ello paso los links de esto último...

Attention! The information published in this document is true only when using a
device with firmware version 3.0. If you are unable to find out which software
version is being used, update to firmware version 3.0 using the programmer to
ensure that the information from the description matches the device properties.
You can download the latest version of firmware, PCB sources, schematic and
documentation here:
https://github.com/Dfinitski/N7DDC-ATU-100-mini-and-extended-
boards/tree/master/ATU_100_EXT_board
The schematic in editor:
https://easyeda.com/rolin791/atu-100-7x7

Les envio el esquema original del mismo, con buena resolucion, y en él está toda la información de los componentes y las bobinas, con indicación de las vueltas que llevan.

FOTO Y ESQUEMA 7x7 BOBINAS OK



También adjunto fotos de la placa tal como la envía este estupendo vendedor..., con TODOS los componentes SMD efectivamente soldados.





Saludos de nuevo, y repito, se agradece cualquier consejo y sugerencia.



CUÍDENSE MUCHO.

73 de EA8NL.

bobina tamdem2
bobina tamdem
componentes atu 100
placa atu 100b
placa atu 100a



ResponderCitar
  EA2AJO me gusta
