¿Icom + MMTTY = RTTY ?

EA1DDO
Mensajes: 7748
#389017  - 24 septiembre, 2023 13:59

Hola,

Actualmente estoy usando un Icom en HF, aunque es un 7850, creo que todos los Icom actuales son similares en los ajustes.

Nunca había hecho RTTY y como fue el CQWW RTTY este fin de semana pensé en intentarlo.

El Icom hace RTTY él solo, quiero decir que le conectas un teclado USB, pones modo RTTY y trabaja muy bien. Transmite, decodifica en la pantalla, etc.

Pero claro, al poner el N1MM para concursar y usar el log... ahí se complicó el tema. No conozco ningún programa que lea el decodificador RTTY de la radio, en vez de usar uno externo como el MMTTY o FLDigi. Te obligan a usar los dos.

Primero, el N1MM pide que instale el MMTTY, o si no el FLDigi. La configuración no es fácil de hacer, pero con paciencia ahí se hace.

Aclarar que lo intenté en modo AFSK. Un solo cable USB.

El problema que tengo es que si pongo la radio en modo RTTY, no soy capaz de configurar la radio para que el audio USB se transmita. No hay esa opción en el menú de la radio, o por lo menos yo no la veo. Cuando le doy a transmitir, solo sale la portadora y un tono continuo. Si cambio en la radio el modo a DAT o a USB, ahí sí se transmite el audio de RTTY generado por el MMTTY (en el menú de la radio pongo DATA1 MOD -> USB), pero si lo vuelvo a pasar la radio a modo RTTY, no sale. Incluso en un tutorial leí que había que poner la radio en USB-D en vez de en RTTY ¿?

Eso tanto es el MMTTY solo como con el N1MM.

Entonces vi un tutorial para hacerlo FSK. Eso necesita otro programa más, llamado EXTFSK. No logré hacerlo funcionar tampoco. En algunos sitios dice que hace falta un segundo cable, puertos virtuales...

La recepción no tiene problema, todos reciben y decodifican bien, tanto en la radio como el MMTTY, el problema es transmitir.

Me parece mentira que un equipo de éstos, hoy en día, y que uno tenga que pasar semejante pesadilla para hacer RTTY.

¿Alguien con experiencia en esto que me confirme si se me escapó algo?

Gracias.

73, Máximo EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA5DO reaccionó
EA5DO
Mensajes: 694
#389022  - 24 septiembre, 2023 16:25

Máximo, me has consolado un poco pues estoy llorando por todos los rincones de casa.

Ayer y hoy peleando con el RTTY, nadie me oye ni nadie me contesta.

Sale portadora pero también en tono continuo.

FTDX3000+N1MM+MMTTY/MMVARI

Esta publicación fue modificada hace 8 meses 3 veces por EA5DO

.

Daría todo lo que sé, por la mitad de lo que ignoro
Descartes

-
73s Manolo - EA5DO

ResponderCitar
EA1DDO reaccionó
EA1DDO
Mensajes: 7748
#389023  - 24 septiembre, 2023 17:17

Ja ja ja

Así es Manolo, los dos igual.

Mira que hago muchas cosas, fonía digitales, etc. Pero eso del RTTY... como dicen en mi pueblo; "Hay que darle de comer aparte".

No se en el FT Dx-3000 pero en los Icom, entiendo que el problema es poder transmitir el audio que llega por el USB en modo RTTY, como si fuera un modo digital más. Pero por lo que veo, parece que no.

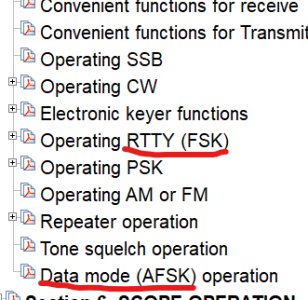

Incluso, me doy cuenta que en el manual del Icom solo aparece RTTY en modo FSK. Y luego hay Data mode (digitales) en AFSK. Vamos que ni en el manual da la opción de hacer RTTY en AFSK.

73, Máximo


PD. Tengo que decir que probé a hacer RTTY en AFSK en el Data mode, vamos que era SSB, y no funcionaba. Me decían que estaba modulando mal, que no se me entendía. Creo que hice la prueba en USB-D, quizás tendría que probar en LSB-D.

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA1ETV reaccionó
EA4L
 EA4L
Mensajes: 148
#389025  - 24 septiembre, 2023 18:55

Queridos radiolocos agobiados en el RTTY, a ver como os lo explico:

Por lo que he leido, parece ser que pretendeis trabajar en RTTY como FSK pero no lo conseguís .

Si utilizais el modo RTTY como FSK en el ICOM, este modo de TX va asociado al pin 1 del conector ACC1 trasero. la señal a aplicar en este punto no es la señal de audio AFSK, sino una señal de TTY que proceda de un puerto serie, ya sea este un COM tradicional o un USB convertido a COM. Si no se hace esta conexión, tendréis el problema que habéis mencionado, solo sale portadora continua. La configuración de FSK debe hacerse a través del programa de comunicaciones que estéis utilizando.

(podeis ver el conector ACC1 en SECCION 20-2 del Manual de ICOM)

Ya me diréis algo en caso de duda.

Saludos

Mariano EA4L

ResponderCitar
EA1DDO, EB1TR y EA5DO reaccionaron
EA4L
 EA4L
Mensajes: 148
#389026  - 24 septiembre, 2023 19:13

Para Manolo EA5DO, en tu caso la conexión para el FTDX3000 tiene que ser hecha por el minidin RTTY/PKT en el pin 4

saludos

Esta publicación fue modificada hace 8 meses por EA4L

Mariano EA4L

ResponderCitar
EA5DO reaccionó
EA4DL
Mensajes: 616
#389027  - 24 septiembre, 2023 19:42

En el ic-7300, (imagino que en el 7850 será muy parecido) para utilizar el N1MM con rtty en fsk, necesitas (al menos yo lo tengo así) crear puertos virtuales (VSPE, creas un puerto virtual en modo splitter), y con el mmtty utilizar el extfsk. (el fldigi no lo he probado nunca). Con el cable usb es suficiente.

Si el ftdx3000 crea dos puertos en el equipo (como la 991A  o la FTdx-10) es mas fácil, uno para cat y el otro para datos.

Si ya tienes configurado el mmtty independientemente del N1MM, al arrancar el programa de contest  respeta la configuración.

Yo no conozco ningún otro método para hacer fsk. Lo preparé siguiendo tutoriales de youtube. Es un rato engorroso hasta que lo configuras, pero luego funciona de lujo.

"No solo no tengo razón, es que no quiero tenerla" dijo el hombre sabio.
73 de Javier, EA4DL

ResponderCitar
EA1DDO, EB1TR y EA5DO reaccionaron
EA5RD
Mensajes: 291
#389030  - 24 septiembre, 2023 20:28

Hola a todos

Muchos de los problemas que tenemos con Yaesu es el asunto de los puertos que no hay forma de configurar para ser usados por mas de un soft.

Pero he encontrado este video que soluciona bastantes problemas gracias a un soft que duplica desde un puerto hasta cinco puertos virtuales y parece ser que funciona, el soft en cuestion es LPB2 y en el video de Youtube del enlace de abajo dice (en un ingles bastante comprensible) como configurar el soft para usar HRD+N1MM+mas un soft SDR y tendriamos 2 puerto adicionales para otros soft y todos tirando del mismo puerto del equipo.



Saludos a todos y espero que sea de utilidad.

PACO

EA5RD





ResponderCitar
EA5DO, EA1DDO y EA4NI reaccionaron
EA5DO
Mensajes: 694
#389031  - 24 septiembre, 2023 22:34

Gracias Paco.

No tengo el problema de utilizar el mismo puerto en dos programas, pues utilizo el virtual seral port. El problema es que aunque solo utilice un soft, no hago RTTY, sólo una portadora con un tono fijo.

A ver si antes del próximo test de RTTY lo tengo solucionado.





.

Daría todo lo que sé, por la mitad de lo que ignoro
Descartes

-
73s Manolo - EA5DO

ResponderCitar
EA3GCV
Mensajes: 1090
#389043  - 25 septiembre, 2023 18:46

Hola a todos,

Para poder usar el modo RTTY en el ICOM (que es el que yo conozco) la transmisión no va por audio sino que hay que hacerla por FSK. Que como bien ha dicho EA4L, hay que hacerlo mediante un puerto serie. Para poder hacerlo, hay que conectar un transistor a la linea TXD del puerto serie y la salida al pin 1 del conector ACC 1. Aquí tenéis un sencillísimo esquema, para poder usar el mismo puerto serie para hacer FSK, PTT y CW. Aquí sale con transistores pero lo suyo es hacerlo con optoacopladores.


En MMTTY se necesita el programa EXTFSK para poder generar esa señal. FLDIGI, si no me equivoco, sólo sirve para hacer AFSK no sirve modular por FSK. MixW tiene un opción específica para seleccionar el puerto COM para poder hacer FSK.

Los que tengáis puerto serie RS-232 genuino, sólo tenéis que haceros el esquema de arriba y funcionará perfecto. Pero los que uséis adaptadores RS-232 a USB, hay que tener en cuenta que en muchos no funciona la linea TXD como en un puerto RS-232 "normal" y por tanto, no os funcionará aunque hagáis el esquema y lo conectéis a la patilla TxD. Para asegurarse el tiro hay que usar adaptadores RS-232 a USB que tengan el chip FTDI. Con los Prolific hay que ir con cuidado, porque no suele funcionar (lo digo por experiencia). También es cierto que no lo he probado con los nuevos chips Prolific, pero con el FTDI va bien. Obviamente también está la opción de olvidarse de todo esto, tirar de cartera y comprarse un interface que disponga de conexión FSK y es tan sencillo como conectarlo todo, configurarlo y listo.

Para hacer AFSK, hay que usar USB o LSB en modo invertido y entonces SÍ que sirve la señal de audio generada por los programas. Pero para el modo RTTY no, ya que la transmisión sólo funcionará si se hace modulando por FSK. Por eso al ponerlo en transmisión sale un pito continuo, porque le falta que se le module la señal.

La gran ventaja de usar FSK es que puedes poner el modo RTTY y usar los filtros estrechos, que son verdaderamente útiles sobre todo en concursos que está la banda petada de señales. No sé en otros equipos distintos a ICOM si en el modo RTTY es puede inyectar señal de audio y usar filtros estrechos, lo desconozco. Pero en los ICOM, si se usa AFSK en USB, al no disponer de filtros estrechos, la recepción va a ser más complicada.

Yo hace muchos años y con mi querido Kenwood TS-520SE, usaba primero un filtro de audio analógico de la casa MFJ (y un Spectrum!!). Y más adelante, ya en los años 90 y con un ordenador, adquirí un filtro de audio DSP de la casa Timewave, el 599+ que era "la leche" y bastante caro por cierto. Todavía lo tengo aunque ya no lo uso. Con los equipos actuales que usan DSP en RF ya no es necesario y menos usando el modo RTTY y con FSK. Otra ventaja de usar FSK es que la transmisión es muy limpia. Pero no todo es oro lo que reluce y parece ser que para poder usar el control AFC (control automático de frecuencia) que usan muchos programas para sintonizar las señales de forma automática, con FSK sólo se puede hacer en recepción, pero no en transmisión. Usando AFSK sí se puede hacer para ambas cosas. Aquí os dejo un par de enlaces que os pueden ayudar a entender o valorar qué lo que más le conviene a cada uno:

https://www.ik3qar.it/rtty/3/ (EN INGLÉS, pero texto corto y con Google Chrome se puede traducir al momento, para los que no entendáis el inglés)

(video en Español muy completo, con explicaciones de configuraciones de programas y equipos)

Espero haber dado un poco de luz a esto. A mi personalmente me gusta más hacer RTTY por FSK porque puede usar los filtros específicos para esa modalidad que tiene mi IC-756 Pro 3, que van de 250Hz a 1KHz. Pero a gustos, colores.

73

Esta publicación fue modificada hace 8 meses por EA3GCV

Jordi, EA3GCV

ResponderCitar
EA5L, EA5DO y EA4L reaccionaron
EA1ACP
Mensajes: 60
#389063  - 26 septiembre, 2023 18:17

Hola.



Recomiendo que veais el siguiente video.

Se puede hacer Rtty en el IC-7300 utilizando un solo cable usb, en modo FSK utilizando el cat y pudiendo visualizar el espectografo.

Supongo que para otros Icom sera similar.





Saludos ...... Jose ..... EA1ACP

Jose M. Delgado
Ocenilla
SORIA

ResponderCitar
EC1T, EA5DO, EA3GCV y 1 personas más reaccionaron
EA3GCV
Mensajes: 1090
#389074  - 27 septiembre, 2023 14:22

¡¡Muy interesante!!! mucho más fácil ya que el propio equipo permite hacer FSK directamente con el puerto USB. Efectivamente estas opciones están en todos los nuevos ICOM. Desconocía esto totalmente. ¡Muchas gracias por el aporte!

73

Esta publicación fue modificada hace 8 meses por EA3GCV

Jordi, EA3GCV

ResponderCitar
EA5DO
Mensajes: 694
#389099  - 28 septiembre, 2023 17:51

Pues por lo que veo, se puede hacer también RTTY en FSK con winkey de K1EL.



.

Daría todo lo que sé, por la mitad de lo que ignoro
Descartes

-
73s Manolo - EA5DO

ResponderCitar
EA1DDO
Mensajes: 7748
#389145  - 29 septiembre, 2023 22:36

Hola,

Perdonad pero he tenido una semana loca en mi nuevo trabajo. Hasta hoy viernes no he podido ni responder por aquí.

Bueno tengo que decir que el fin de semana pasado, después de escribir arriba en este hilo, logré, conseguí hacer RTTY, y con un solo cable USB, en modo FSK.

Como dijo arriba Jose y Javier.

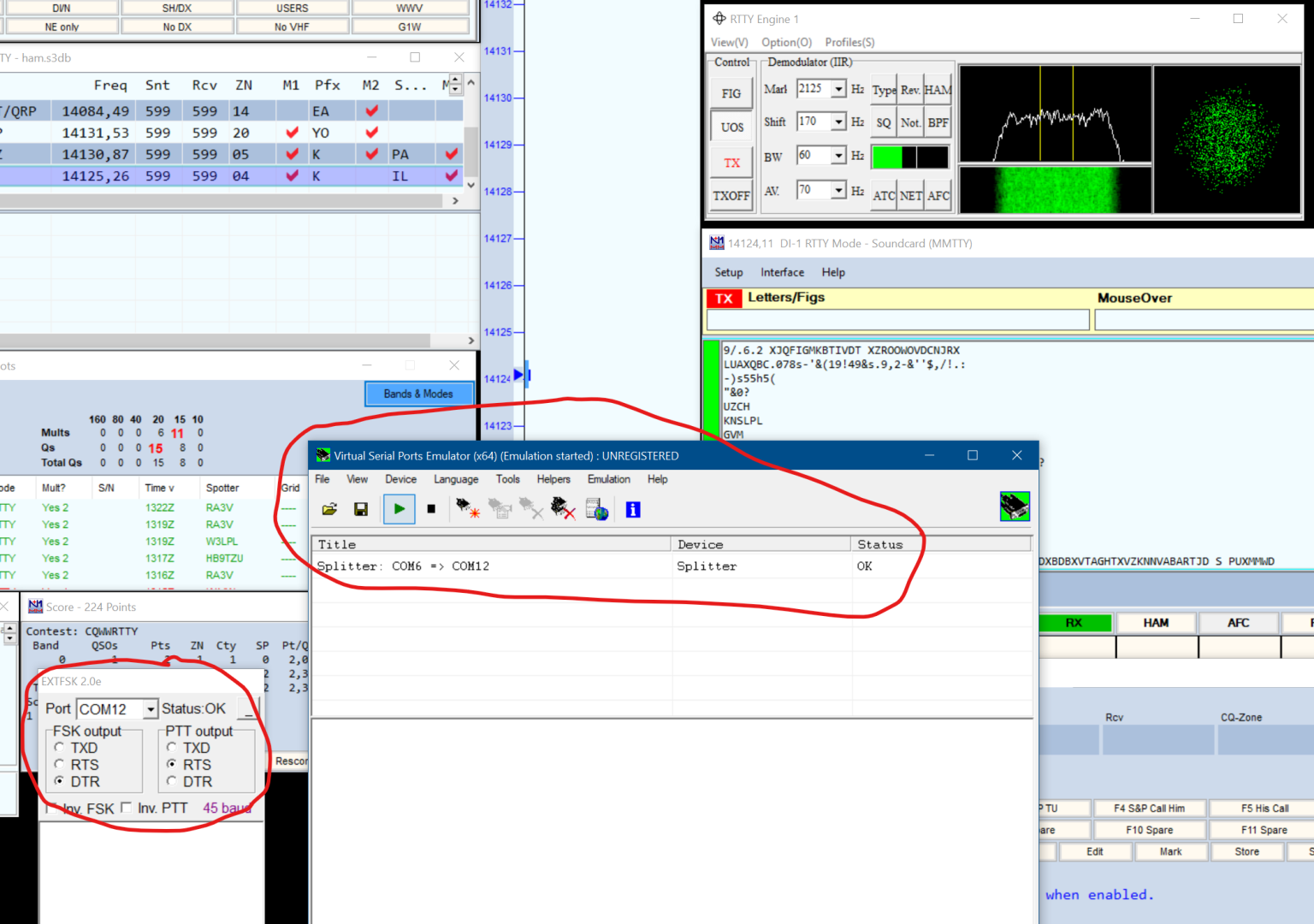

Hay que hacer un puerto USB virtual, pero ojo, no funciona con cualquier programa. Yo primero lo hice con uno que ya tenía, el VSPD de Eltima, pero no funcionaba bien, no servía. Entonces probé con el VSPE de Eterlogic, y con ese sí funciona.

Se crea un puerto COM virtual compartido, donde se direccionan todos los programas. Se configura la radio tal como sale en ese vídeo arriba y listo, funciona sin problemas.

Aún así hace falta, aparte del N1MM, el MMTTY o el FLDigi.

Llegados a punto punto... parece mentira que haya que andar con éstas historias y montajes para hacer RTTY con equipos de última generación. Cuando la radio ya tiene decodificador de RTTY, entrada de texto, generación de FSK. Solo hace falta algo tipo "terminal" que lea lo que la radio decodifica, y pasarle el texto que uno escriba, poco más.

Estoy empezando a aprender Python...sería buena práctica intentar algo de eso.

Muchas gracias todos por las entradas.

73, Máximo EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA5DO y EC1T reaccionaron
EA1DDO
Mensajes: 7748
#389191  - 30 septiembre, 2023 15:24

Se me olvidó decir que también hace falta el EXTFSK64


Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
