#27797  - 7 mayo, 2014 19:56

Finalizado el montage de la Baliza de ATV en 10GHz EA3.

Juan EA3FVI, ya ha completado el montage de los modulos en el chasis.

Ha conseguido, tras un exaustivo trabajo, fabricar un modulo oscilador resonante que trabaja en 5GHz y dobla a 10GHz, ha sido capaz de sacar unos 10mW.
Trabajo de relojero de precisión.

Ataca un paso final, que con esta excitación podrá generar medio watio.

Este paso es el previo al repetidor analógico de ATV de 23cm a 3cm.

La idea de la baliza es sondear las coberturas del punto de instalación del repetidor, que está construyendo Magí, EA3UM y que deberá ser la Montaña del Tibidabo en Barcelona.

Antena OMNI de Ranuras 12dBs (cilindrica) ajustada para 10.450MHz.

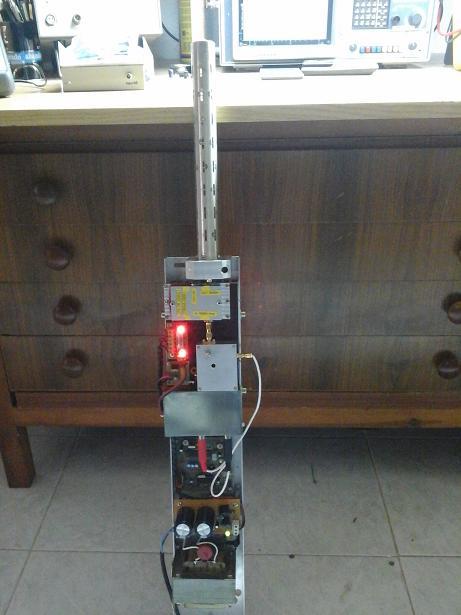

El bloque incluye modulos de alimentación, carta de ajuste, circuitos de video y preenfasis, regulador y protección de chispas, generador de RF 10GHz y Amplificador lineal (cedido por Michel F6BVA)

La baliza de ATV, funcionará en pruebas desde el QTH de EA3FVI JN11BP, a unos 400m asl, antes de situarlo en el Tibidabo para ver la cobertura definitiva.

73s

Benjamin EA3XU
ea3xu@ure.es

ResponderCitar
Inició el tema
EA1FBF
Mensajes: 1547
#251820  - 8 mayo, 2014 19:02

Juerrr.. no paráis.

Tiene una pinta constructiva excelente.

Seguro que os vá a dar mucho juego.

GUILLERMO - Cantabria VUSHF

ResponderCitar
EA3XU
Mensajes: 1174
#251821  - 9 mayo, 2014 21:45

Hoy a empezado las pruebas de rodaje de la baliza de ATV EA3.
Juan EA3FVI la ha colocado en su torreta, una vez ensamblada.

La recepción en mi QTH aunos 25kms de distancia ha sido satisfactoria, con algo de grano y QSB, a pesar del perfil y no tener mi QTH visión directa.

Esta emitiendo medio watio en 10GHz y antena OMNI-Direccional.

La copia es por refracción en la Sierra de Collserola a 2,6 kms de mi QTH y la cota es más de 200m más alta. Por lo cual tengo 5º de elevación.

Una muestra de la recepción:

Durante estos dias de prueba, esperamos controles de los EA3 de la zona.

Benjamin EA3XU
ea3xu@ure.es

ResponderCitar
Inició el tema
EA5JK
Mensajes: 11
#251822  - 11 mayo, 2014 17:26

Hola Benjamin, me gustaria saber si la baliza de ATV tambien funciona en 23cm, aqui en Valencia estamos intentando mover un poco el cotarro, si es posible me gustaria que me dieras mas datos sobre cualquier actividad en ATV.

Saludos Richi

ResponderCitar
EA3XU
Mensajes: 1174
#252158  - 11 mayo, 2014 18:28
EA5JK escribió:
Hola Benjamin, me gustaria saber si la baliza de ATV tambien funciona en 23cm, aqui en Valencia estamos intentando mover un poco el cotarro, si es posible me gustaria que me dieras mas datos sobre cualquier actividad en ATV.

Saludos Richi

Hola Richi.
No de momento solo tenemos está que está en pruebas en 10GHz, antes de colocarla en el Tibidabo, que será un buen punto hacia Valencia.
Pero por aqui hay un montón de colegas QRV en 23cm ATV, que seguro estarian encantados en probar con EA5.
Suerte

Benjamin EA3XU
ea3xu@ure.es

ResponderCitar
Inició el tema
EA3XU
Mensajes: 1174
#252161  - 12 mayo, 2014 13:43
EA3XU escribió:
EA5JK escribió:
Hola Benjamin, me gustaria saber si la baliza de ATV tambien funciona en 23cm, aqui en Valencia estamos intentando mover un poco el cotarro, si es posible me gustaria que me dieras mas datos sobre cualquier actividad en ATV.

Saludos Richi

Hola Richi.
No de momento solo tenemos está que está en pruebas en 10GHz, antes de colocarla en el Tibidabo, que será un buen punto hacia Valencia.
Pero por aqui hay un montón de colegas QRV en 23cm ATV, que seguro estarian encantados en probar con EA5.
Suerte

Benjamin EA3XU
ea3xu@ure.es

ResponderCitar
Inició el tema
EA3XU
Mensajes: 1174
#251823  - 12 mayo, 2014 13:53

Hoy subida a la Serra de Collserola para ver en directo como llegaba la señal de la baliza de ATV EA3 en pruebas.

Con una simple LNB antigua (ajustada para 10.400MHz), y sin parábola.
Queda demostrado lo importante que es para operar en microondas la visión directa con el origen de la señal y mucho más si esta es de ATV.

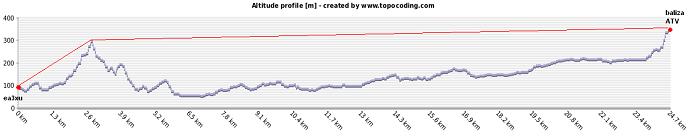

Perfil a unos 23kms:

Recuerdo que la baliza emite con una antena OMNI direccional de ranuras.

Recepción directa con una simple LNB:

También estuvo probando coberturas EA3CUE/P cerca de La Roca, del Valles con antena de 40cm, y con buenas señales de recepción. También EA3ABZ QTH la copia bien. EA3DZF QTH recibe sincronismos.

Es dificil que desde la posición actual se pueda recibir desde los QTHs habituales por la orografia del terreno. Cuando esté situada en el Tibidabo la cobertura será mucho mayor.

Benjamin EA3XU
ea3xu@ure.es

ResponderCitar
Inició el tema
EC5W
 EC5W
Mensajes: 101
#251824  - 13 mayo, 2014 22:58
EA3XU escribió:
Hoy subida a la Serra de Collserola para ver en directo como llegaba la señal de la baliza de ATV EA3 en pruebas.

Con una simple LNB antigua (ajustada para 10.400MHz), y sin parábola.
Queda demostrado lo importante que es para operar en microondas la visión directa con el origen de la señal y mucho más si esta es de ATV.

Perfil a unos 23kms:

Recuerdo que la baliza emite con una antena OMNI direccional de ranuras.

Recepción directa con una simple LNB:

También estuvo probando coberturas EA3CUE/P cerca de La Roca, del Valles con antena de 40cm, y con buenas señales de recepción. También EA3ABZ QTH la copia bien. EA3DZF QTH recibe sincronismos.

Es dificil que desde la posición actual se pueda recibir desde los QTHs habituales por la orografia del terreno. Cuando esté situada en el Tibidabo la cobertura será mucho mayor.

Buenas.

Que tienes entre el lnb y la tv? Un receptor analógico de satélite que pasa a euconector o modulación de tv o es que el lnb llega a modular en la bajada frecuencias de la banda de UHF de televisión ?

Enviado desde mi iPhone con Tapatalk

ResponderCitar
EA3XU
Mensajes: 1174
#251825  - 15 mayo, 2014 07:00

Hola Fernando.
Tengo la instalación clásica de Sat TV analógica, que es la que mejor resultados da para ATV a la hora de buscar señales débiles, ya que siempre ves el grano en la pantalla y empiezas a detectar pequeños sincronismos hasta que puedes afinar la antena a maxima señal. (los TV y monitores digitales actuales, solo disparan la imagen cuando ya tienen un nivel de señal grande.

Equipo necesario para recepción:
Una Tele antigua analógica + LNB analógica reajustada a banda de 10400MHz + antena offset + receptor SAT TV antiguo, ejemplo un Nikko o STR 240 (puedes ver en el display la frecuencia de la FI al sintonizar). Conexión por Euro-conector o RCA de Video compuesto. Todavía se encuentra material en los chatarreros.

Cuando tengamos la baliza en el Tibidabo seguro que llegará a EA5.

Recolocación de la Baliza en pruebas.
Ayer Juan ea3fvi ayudado `por Jordi ea3cue colocaron la baliza en lo alto de la torre
de 3fvi y los resultados son excelentes. Me llega constante a Barcelona en color.

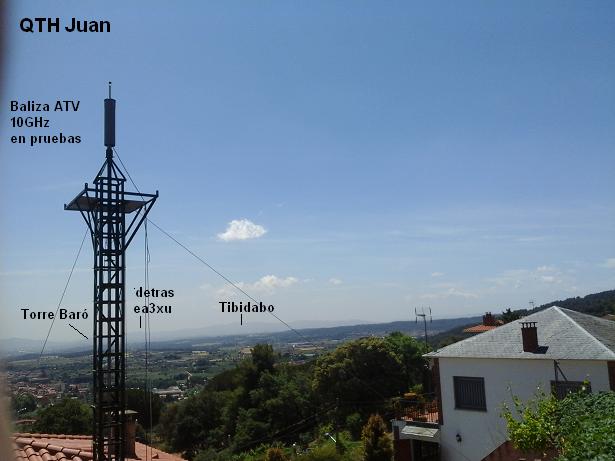

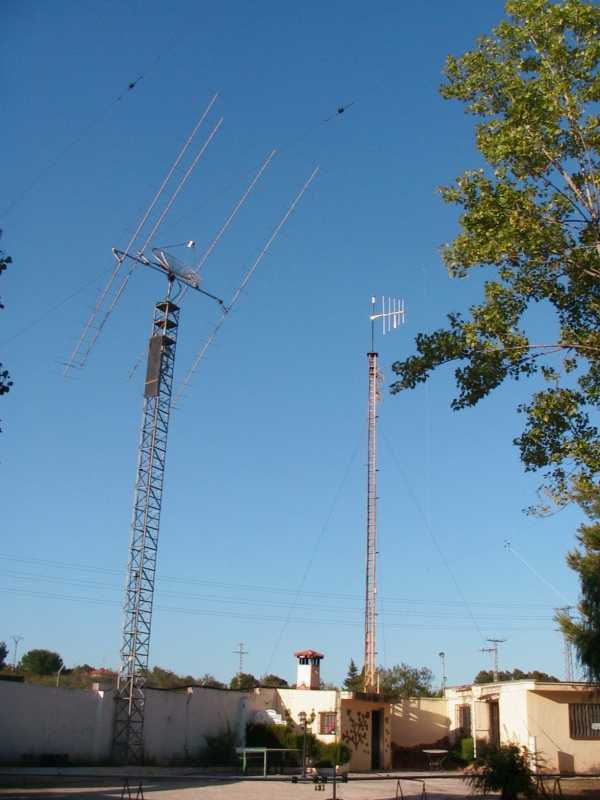

QTH Juan EA3FVI, foto de Jordi, EA3CUE

Buena caza. Suerte

Benjamin EA3XU
ea3xu@ure.es

ResponderCitar
Inició el tema
EA3XU
Mensajes: 1174
#251826  - 15 mayo, 2014 17:13

Video de la mejora de señal de ATV de la baliza :

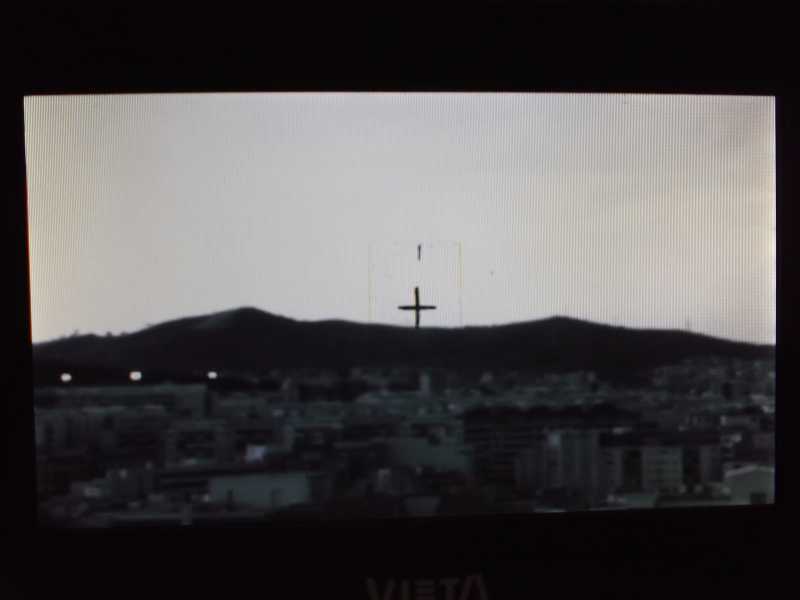

Dirección antena en el monitor de video, sobre la Sierra Collserola:

Benjamin EA3XU
ea3xu@ure.es

ResponderCitar
Inició el tema
EA3EDK
Mensajes: 29
#251827  - 19 mayo, 2014 09:36

Pequeño clip para mostrar la RX de la baliza de ATV EA3 de 10 Ghz. desde mi QTH - JN11CM -
Distancia 15 Km. Visión directa.
O.L. LNB: 9.312 Ghz.
RX Satcom.
TV TFT
Sín parábola también se ve en color, sin chispas y un ángulo H de +/- 30º
73, Juan

Juan García Dolz
EA3EDK
Sant Fost de Campsentelles
Barcelona

ResponderCitar
EA3XU
Mensajes: 1174
#251828  - 25 mayo, 2014 13:29

Hola Juan. No me aparece el enlace de tu clip.

Benjamin EA3XU
ea3xu@ure.es

ResponderCitar
Inició el tema
EA3XU
Mensajes: 1174
#251829  - 25 mayo, 2014 20:19

El viernes día 23 pruebas de cobertura de la baliza de ATV de 10GHz del Grupo EA3.
EA3FVI y EA3ABZ colocaron la baliza, durante 2 horas en el Farell JN11BP a 800m asl. La misión era ver coberturas y valorar el mejor punto para instalar el repetidor de ATV EA3. 23cm/3cm.
A mi me llegaba (QTH) vía refracción y solo me disparo el color unos instantes.
Varias estaciones se situaron en portable EA3UA, EA3BEO y EA3TW: Nos envian un pequeño Video:

EA3CUE portable a tope solo con LNB, en QTH B/N
EA3BAE parece que también sincronismos en QTH
Todos entre los 20 y 35 kms y desde QTHs sín visión directa.
Hay que tener en cuenta que la baliza funciona con antena de ranuras Omnidireccional y 0.5W

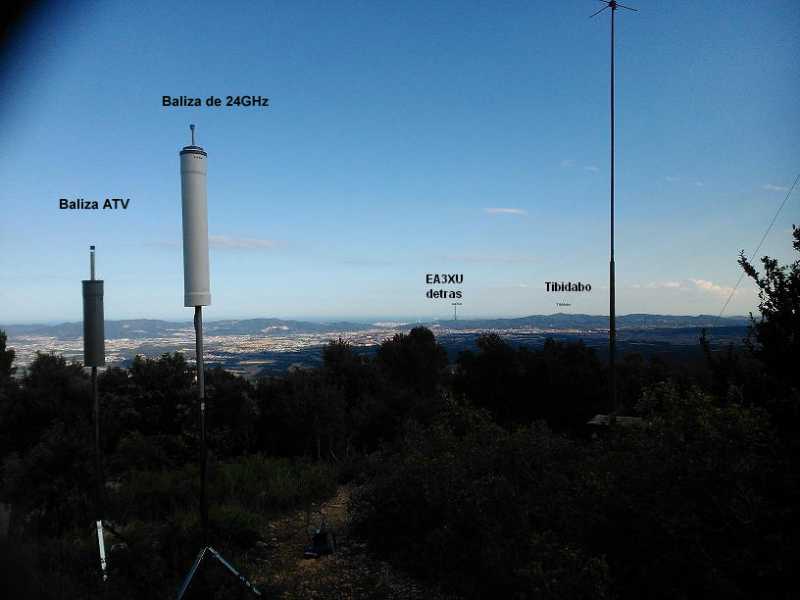

Junto a la baliza de ATV, también situaron la baliza la baliza de 24GHz de telegrafía. A mi me llego sumamente débil por falta de visual.
