Restaurando un R-390A

  RSS
EC1DLH
Mensajes: 396
21 abril, 2020 12:14     #346352

Hola a todos.

Aprovechando este tiempo de confinamiento, he decidido empezar con la restauración de este receptor.

A medida que vaya avanzando iré subiendo más fotos.

Foto del chasis y módulos

4

juan
https://ec1dlh.blogspot.com/

ResponderCitar
  EB1FOO me gusta
EC1DLH
Mensajes: 396
22 abril, 2020 09:52     #346420

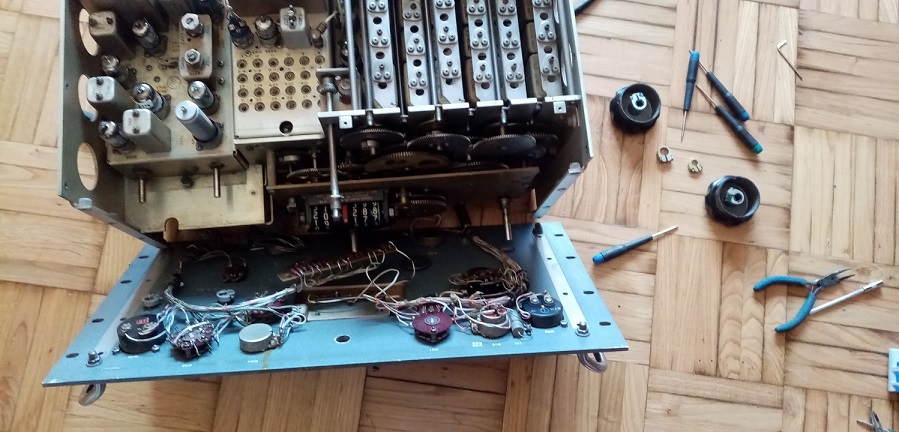

Fotos del chasis

7
8
9
10

juan
https://ec1dlh.blogspot.com/

ResponderCitar
EC1DLH
Mensajes: 396
22 abril, 2020 11:04     #346427

Módulo rf



juan
https://ec1dlh.blogspot.com/

ResponderCitar
EC1DLH
Mensajes: 396
22 abril, 2020 11:07     #346429

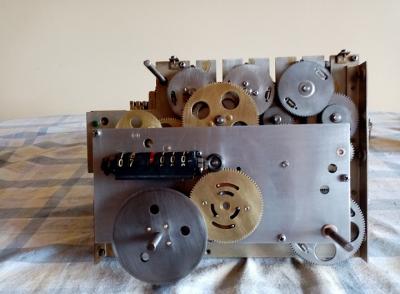

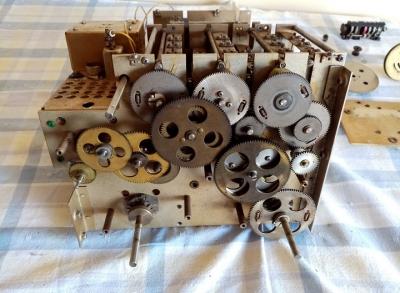

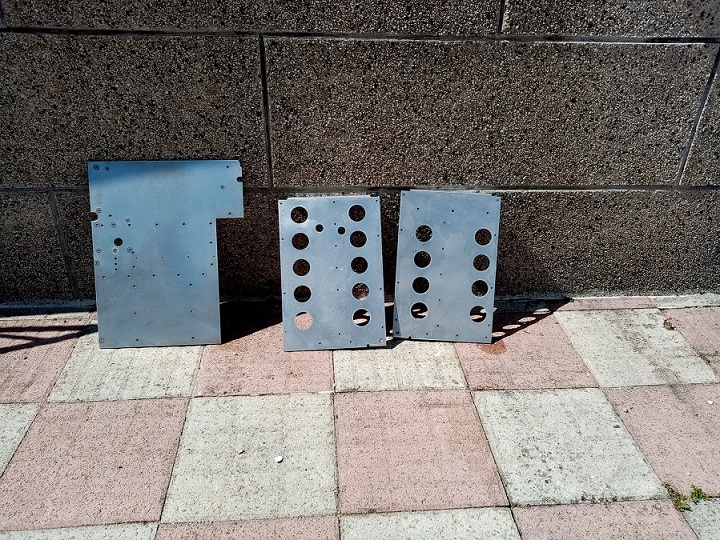

Desmontaje del módulo rf

1
2
3
4
5
Esta publicación fue modificada hace 2 meses por EC1DLH

juan
https://ec1dlh.blogspot.com/

ResponderCitar
  EB1FOO y EA7AIN me gusta
EC1DLH
Mensajes: 396
22 abril, 2020 11:37     #346432

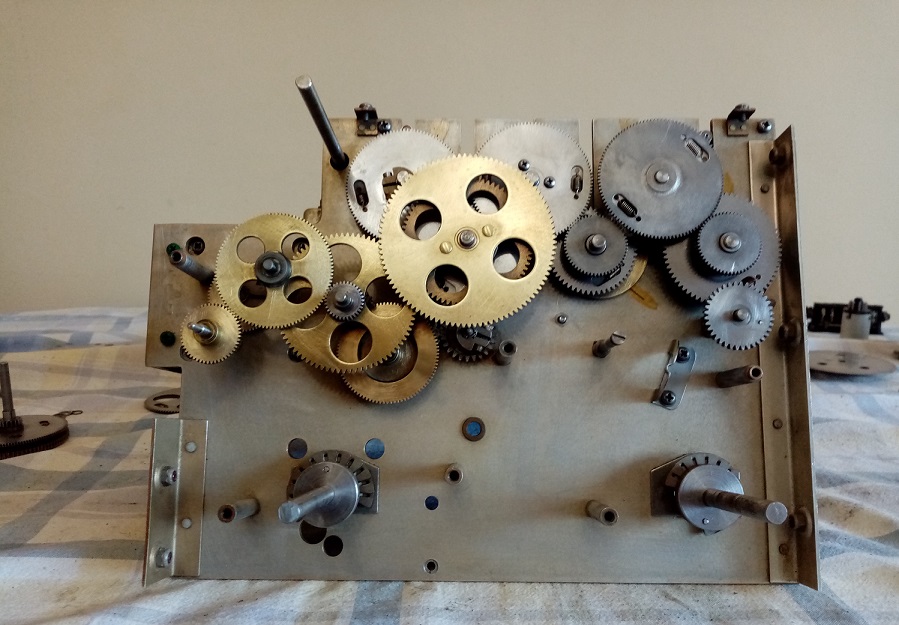

Montaje del módulo rf

6
7
8
9
10

juan
https://ec1dlh.blogspot.com/

ResponderCitar
EC1DLH
Mensajes: 396
24 abril, 2020 12:03     #346587

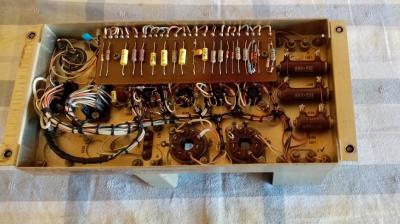

Módulo de audio.

En este módulo, le cambié los condensadores y algunas resistencias, también realizé la modificación de Dallas Lankford

1
2
Esta publicación fue modificada hace 2 meses por EC1DLH

juan
https://ec1dlh.blogspot.com/

ResponderCitar
  EA4BNQ y EA4ESF me gusta
EC1DLH
Mensajes: 396
27 abril, 2020 13:30     #346778

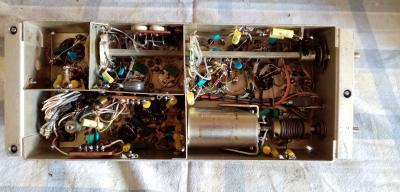

Módulo F.I

En este módulo después de limpiarlo, se le cambiaron todos los condensadores de papel y los cerámicos, también mejoré la recepción en SSB mediante 2 diodos 1n4148



2
1
Esta publicación fue modificada hace 2 meses por EC1DLH

juan
https://ec1dlh.blogspot.com/

ResponderCitar
EC1DLH
Mensajes: 396
27 abril, 2020 18:53     #346789

Panel frontal

Este panel se lijo y se pintó de nuevo, para la serigrafía de las letras utilicé pintura plástica de exteriores

1
Esta publicación fue modificada hace 2 meses por EC1DLH

juan
https://ec1dlh.blogspot.com/

ResponderCitar
EA4BB
Mensajes: 54
27 abril, 2020 22:07     #346801

Eres un valiente... La parte mecánica del R390A le pondría los pelos de punta al relojero más competente. Como has citado a Dallas Lankford me imagino que conocerás la "Hollow State Newsletter", que está íntegramente colgada en internet y es un gran recurso para los amantes de este receptor, entre los que me incluyo. Dallas Lankford publicó muchas cosas interesantes sobre el receptor en ese boletín.

Una cosa para tener en cuenta cuando llegue el momento es aislar el filtro de red del bastidor del equipo (con una lámina de plástico es suficiente) para evitar una molestia típica en el R390A y es que salte el diferencial magnetotérmico de protección de tu casa en el momento menos pensado.

Verdaderamente te está quedando de lujo. Enhorabuena, y 73

Fernando EA4BB





ResponderCitar
  EB1FOO me gusta
EB1FOO
Mensajes: 287
28 abril, 2020 07:29     #346808

https://www.radioblvd.com/R-390A%20Rebuild.htm

Supongo que la habrás visto, por si te sirve ayuda... ¡buen trabajo!, saludos.

Asier

IN73CO Luanco - Gozón - Principado de Asturias
eb1foo@yahoo.es

ResponderCitar
EC1DLH
Mensajes: 396
28 abril, 2020 10:32     #346816

Muchas gracias Fernando, de valiente nada. Soy un apasionado de este receptor, la complejidad mecánica que tiene es impresionante.

No me imagino los cálculos que tuvieron que hacer para sincronizar todas las ruedas dentadas con las levas, el lector mecánico de frecuencia y a su vez con el VFO.

A Dallas Lankford lo tengo como un referente, creo que es uno de los que más mejoras hizo al R-390a, así como sus diseños de antenas para Dxing.

Con respecto al filtro de red, desconocía lo de aislarlo, gracias (no sabes tu los paseos que me tengo dado al magnetotérmico).



Asier gracias,

si conocía la página de Henry, realmente es una de las mejores páginas sobre receptores de comunicaciones, el aún fué más allá, y se atrevió a desmontar las levas y las bobinas, un trabajo mucho más complejo.



juan
https://ec1dlh.blogspot.com/

ResponderCitar
  EB1FOO me gusta
EC1DLH
Mensajes: 396
2 mayo, 2020 20:08     #347100

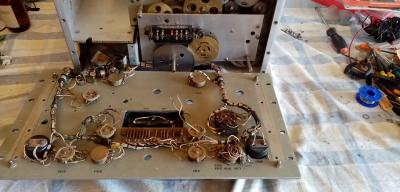

Montaje del cableado

1
2
3
4

juan
https://ec1dlh.blogspot.com/

ResponderCitar
  EC5APB y EA7AIN me gusta
EA8DCP
Mensajes: 1
4 mayo, 2020 14:01     #347189

@ec1dlh

Hola Juan,

También pienso que eres un valiente. Pocas personas en nuestro país se atreven (y consiguen) con un reto así.

Tengo un r390a, sé de su complejidad y tiemblo nada más que pensar que un día pueda fallar algo y cómo lo voy a poder resolver.

Contigo hay una puerta a la esperanza.

Un cordial saludo,

Jose

EA8DCP



ResponderCitar
EC1DLH
Mensajes: 396
11 mayo, 2020 19:41     #347612

Hola a todos.

El montaje se me complicó en lo más fácil, he tenido que desmontar otro R-390a que tenía en funcionamiento para comprobar el cableado.

Cuando empecé con el montaje del cableado del panel frontal, no me hizo falta numerar cable por cable, pues tenía todos los cables soldados, en los conmutadores, potenciómetros e interruptores, pero cuando lo fui montado, cable por cable se me fueron  soltando.



1





2
Esta publicación fue modificada hace 2 meses 3 veces por EC1DLH

juan
https://ec1dlh.blogspot.com/

ResponderCitar
  EC5APB me gusta
EC1DLH
Mensajes: 396
16 mayo, 2020 20:19     #347847

Hola a todos.

Ya está montado y listo para hacer algún que otro ajuste, el AGC no está trabajando bien pero bueno ...

trabajo me dió pero valió la pena.

www



Esta publicación fue modificada hace 2 meses 3 veces por EC1DLH

juan
https://ec1dlh.blogspot.com/

ResponderCitar
  EA5DO, EC5APB, EA5V y 1 les gusta
EA5YQ
Mensajes: 331
17 mayo, 2020 12:23     #347857

¡Magnifico trabajo, enhorabuena!

73´S

Elías/EA5YQ

ResponderCitar
EA7AIN
Mensajes: 2312
18 mayo, 2020 08:37     #347890

Lo mismo digo. Hace muchos años trabajé con un Collins (color verde aceituna y la pegatina de la bandera americana dándose la mano)  de la ayuda americana, era para V/UHF - Cada vez que cambiabas de banda formaba un ruido de engranajes espectacular. 73 José Luis

ResponderCitar
EA5DO
Mensajes: 544
22 mayo, 2020 00:02     #348061

Magnífico trabajo. Para estar orgulloso.

Enhorabuena

73s Manolo - EA5DO

ResponderCitar
