"Carga en Placa" de un conjunto de 2 GI7B

  RSS
EA1CXG
Mensajes: 136
25 diciembre, 2021 15:16     #370830

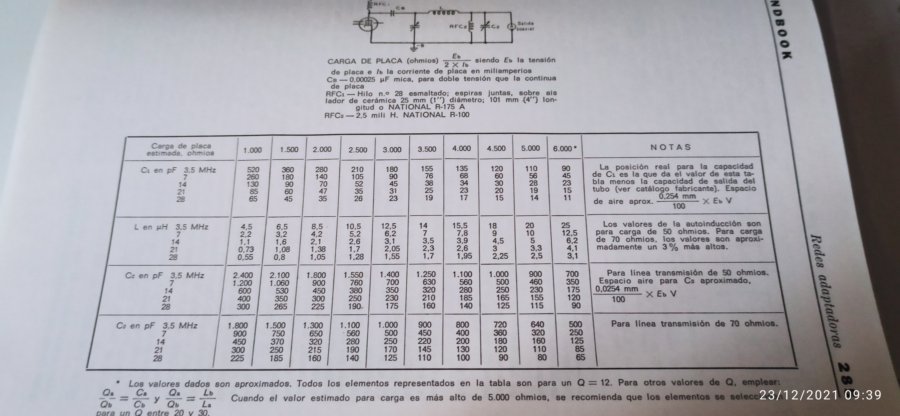

Feliz Navidad a todos, la pregunta es la que figura en el título: ¿ Cual es la carga en placa de un conjunto de dos válvulas GI7B ? , es para realizar la bobina del conjunto de acoplamiento en PI, lo más aproximado posible a las tablas que aparecen en la página 285  del libro : HandBook 18 edición de 1972 (Edición Española).

Un saludo a todos y felices fiestas.

Antonio EA1CXG.

1640248759801 1



ResponderCitar
EB3DYO
Mensajes: 1840
26 diciembre, 2021 10:50     #370845

Antonio segun el datasheet el consumo de placa va de 400mA a 600mA maximo ,con la tension de placa que pongas ya tienes como calcularlo con las formulas de la foto,claro depende de la excitacion que pongas ,veo que  que con 10w de entrada da 250 de salida,con una valvula.un saludo

datasheet

EB3DYO.
FRANCISCO.

ResponderCitar
  EA1HX me gusta
EA1CXG
Mensajes: 136
26 diciembre, 2021 19:26     #370858

Muchas gracias Francisco por responder,  los cálculos los realicé con la suma de las dos intensidades de placa, pero aún así no estaba muy seguro que fuese así, no tengo tanto conocimiento para ello. Con esos cálculos se acercan a los esquemas que se pueden encontrar en Internet.

También las bobina cambia según la alimentación, y en la página de PA0FRI ( https://pa0fri.home.xs4all.nl/Lineairs/GLA1000/gla1000eng.htm) , hay una modificación de un amplificador que utiliza  dos GI7BT , para una tensión de 2100 vol. que es la alimentación que utilizaré (más o menos) , con un transformador de 800 V y un doblador de tensión.

 Y según los esquemas de DC2WK , también varía si se utiliza una o dos válvulas.

El régimen de trabajo, en condiciones normales estará sobre 350 W , esto no quita que en momentos puntuales llegue a 650 W (el transformador no puede superar 800 VA).

Utilizaré la información de PA0FRI para construir la bobina y lo comprobare si se acercan a los valores teóricos, que salen si sumamos las dos intensidades.

Muchas gracias de nuevo Francisco.

Felices fiestas. Un saludo.

Antonio

ResponderCitar
  EA1HX y EB3DYO me gusta
