Dipolo rigido 10, 15, 20

Todos en librerias especializadas..

Publicado por: EA5BRE

↑

Todos en librerias especializadas..

Muy buena respuesta 👍

Gracias, el primero ya lo he mirado.

No obstante, se aceptan resumenes. Planos o algo asi.

Algunas ideas:
- Con trampas: hay manuales (ej. MFJ-1769/TH-1, Cushcraft D-3) con dimensiones y despiece, aunque sin información de las trampas.
- Sin trampas: con dipolos λ/2 acoplados. Buscar "Multi-frequency antenna technique uses closely coupled resonators" (K9AY) y ver detalles de algún (curioso) modelo comercial.
- Reciclar el elemento excitado (central) de alguna Yagi tribanda clásica (con trampas)

Hola también tienes estos modelos:

https://www.wimo.com/es/eantanna-rotary-dipole-multiband-shortwave-antenna

Creo que son bastante sencillos de hacer .

Saludos.

Yo creo que no es dar unas medidas, ya que  te puedes fijar más o menos en las diferentes dimensiones de los tramos, pero estos van a variar dependiendo de la relación de la inductancia y capacitancia que tenga la trampa, ya que para conseguir una frecuencia en una trampa se puede conseguir con diferentes configuraciones, la medida desde la alimentación hasta la primera trampa no debería de variar, pero a partir de ahí si. Lo mejor es dejar todas las medidas unos centímetros más largas e ir cortando o metiendo tubo, dependiendo de la construcción mecánica, empezando siempre a ajustar primero  por la banda de 10m, luego, 15m, después 20m y si al final hay 40m pues sería la última banda a ajustar.

73

Gracias.

Si que he mirado y como vosotros decís las dimensiones de los tramos están muy bien especificadas pero no hay ninguna trampa desmontada para "copiarla". Sobre todo del D3.

Si que he visto un vídeo en Youtube del xq2cg Sergio radioafición que destripa un walmar que es muy similar al d4. Destripa incluso las trampas.... Y las medidas para copiarlo. Lo malo de ese es que se va a 10 metros de longitud.

De no pillar dimensiones por un lado, trampas de otro y hacer un Frankenstein.

Una pregunta desde mi ignorancia, el walmar sería factible si funcionamiento si se le quitarán las trampas de 40 y terminando con varilla ajustable? Así entraría dentro de los 7 metros.... Más menos

Yo creo que lo mejor es que instales el EZNEC+, y lo calcules todo; yo he calculado (fusilado con las medidas y cálculos por comparación de fotografías) varias antenas comerciales y el resultado me ha dado correcto he calculado trampas cargas bastante bien y eso que no lo domino, pero ahora está el curso de URE https://tienda.ure.es y lo voy a hacer.

Saludos

FRITZEL TRAPS, BALUNS AND ELEMENTS mantenimiento fotos

https://pa0fri.home.xs4all.nl/Ant/FRITZEL/fritzel%20trap&bal%20eng.htm

https://pa0fri.home.xs4all.nl/Ant/Traps%20meten/Measure%20resonance%20antenna%20traps.htm

https://pa0fri.home.xs4all.nl/Ant/R5/onhr5.htm

https://www.ta7om.com/projeler/40m-2-el-hq-traps-yagieng.html (como los diplos monobandas comerciales)

Saludos

Aquí tienes una foto de EAntenna

Aver..Sº Diego García..(Lo Q me costó entrar en esa entidad)

Ya. Para terminar mi debate...Me extenderé un poco..!! Solo 3 puntos determinantes..

 1º..Tienes algun conocimiento o experiencia en montaje de Ant. De este tipo

2º..Aparte de una sierra un destor. y un martillo .(como algunos creen).Tienes algun otro medio adecuados para trabajar la tuberia de aluminio.Y cuando digo medios adecuados,tambien me refiero a instrumental/torre para pruevas.O simplemete vas a "fusilar" cualquier cosa Q caiga en tus manos..

3º..Sabes donde conseguir tuberia alum.telescopica.De diferente pared.. Cobre O alumino de la seccion adecuada para las trampas.. Aislante F/V para el nucleo de las mismas.. (Si es Q vas por este sistema) Y si te decides por cargas lineales tipo KLM/WALMAR. Ya ni te cuento..!! Si prescindes de trampas y te decides por elem.Q tabajen por induccion Tipo (Force 12 o alguno modelo de Hy Gain) todo se simplifica..Pero tambien tengo mis serias dudas con este sistema(nunca lo experimenté)  Q un elem Q resuene por induccion  tenga las mismas caracteristicas que uno atacado directamente al menos en RX..Y eso Q yo trabajo con ese sistema en 10/12m..Y la verdad es Q nunca lo sabré..Porque lo Q me digan los fabricantes..Pues..&%$·"

Diego..Si esos 3 puntos los dominas,te animo a Q sigas con la idea y seguro difisfrutaras de tu trabajo bien hecho..De lo contrario solo encontraras frustracion..Y esto Q te escribo Diego,no es mi opinion..Es la pura realidad..Yo ya pasé por ese camino..Te deseo toda la suerte del mundo en el camino Q elijas..

73..EA5BR€

Haa..!! Mi nombre no hace falta Q vayas a QRZ.para buscarlo..Ya te lo digo yo por este medio..

"Luis Botella"

Gracias a todos por los ánimos.

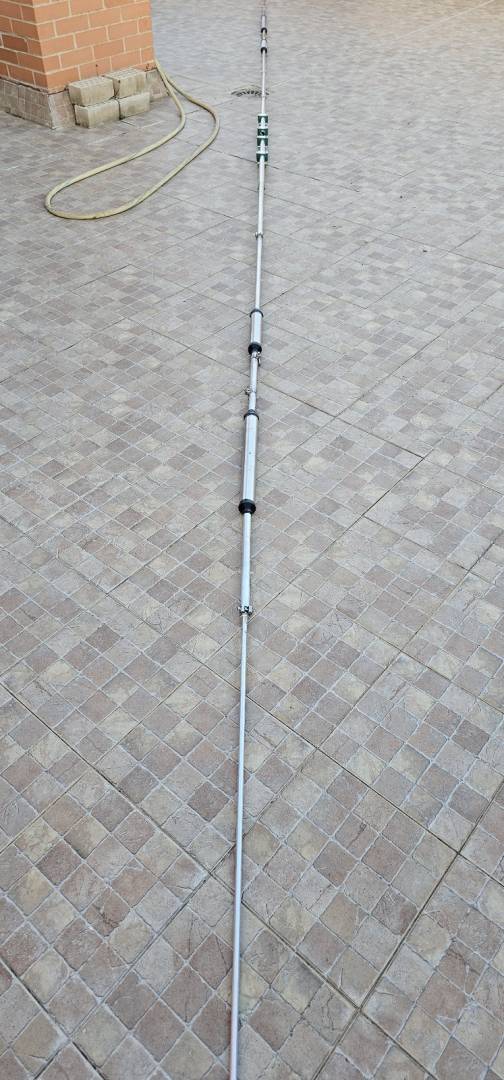

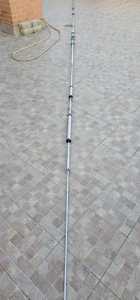

He tardado un año en contruirla a ratos. Me decante por la walmar ya que estaba todo muy bien especificado. Con el analizador de antenas me da un poco larga en 40 y 20 que cuando tenga un rato la bajo y la acorto. Pero puedo trabajar con ella acoplando.

Desde que la tengo a pesar de no tenerla muy alta he conseguido grandes contactos llegando con facilidad a las antipodas. Se me resiste las islas del Pacífico y la costa oeste de estados unidos. Pero no hay color con respecto a los dipolos de "V" invertida o bigote de gato.

Ha sido todo un desafio la contruccion y el ajuste pero ha merecido la pena.

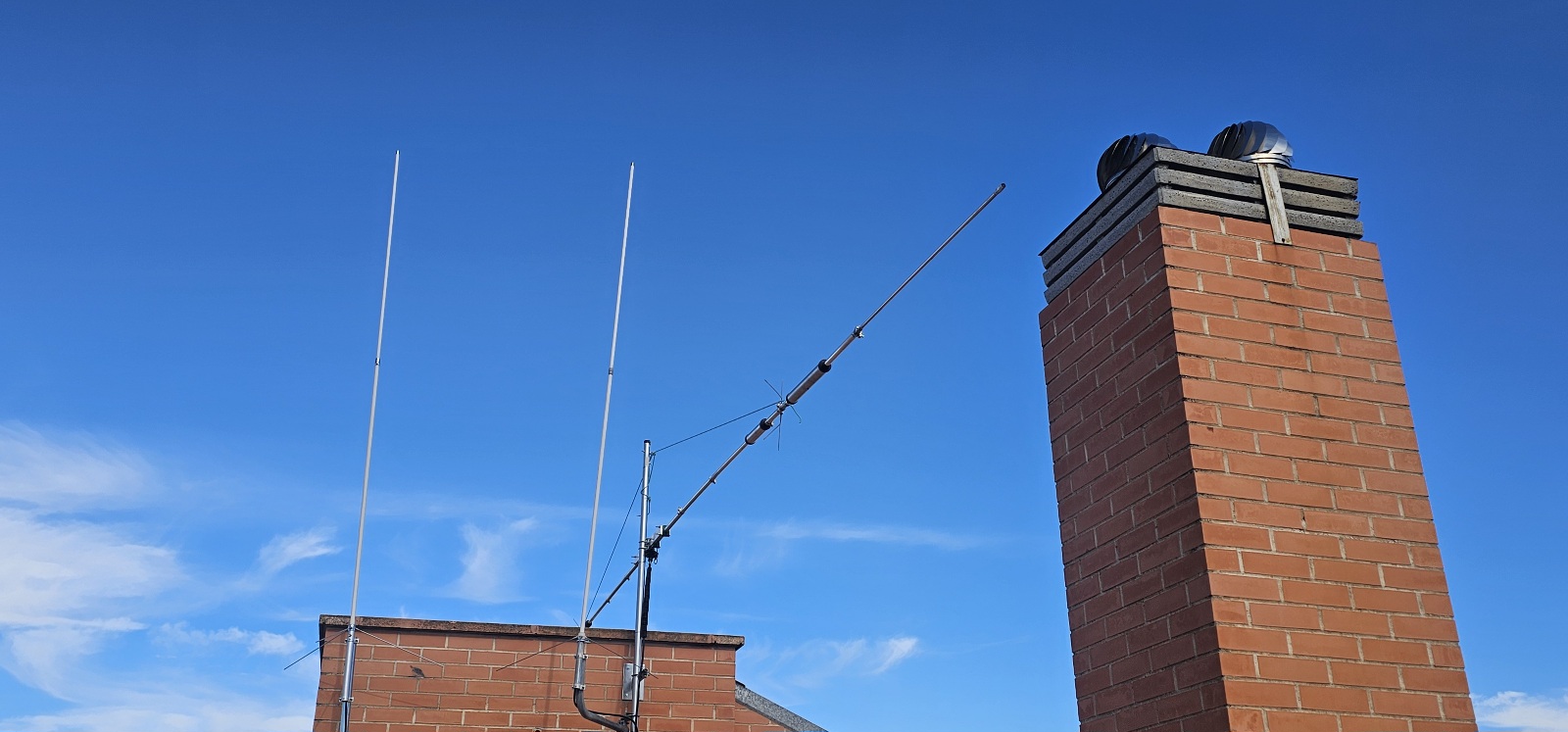

Felicidades  Diego....Dices Q te llevó 1 año construirla ( que no diseñarla) ..aun asi y siendo una replica de la  WAlmar tienes todo el derecho a que te de mi mas sincera EHB...(Yo tardé 3  en terminar la LPDA )..Dices Que la tienes un poco baja..Segun tu foto..Yo diria que casi está en el suelo.JaJaJa .En cuanto la subas a la altura adecuada, todos los parametros actuales, te cambiaran...Y de rendimiento ..Ni te cuento..!! Seguro llegaras al pacifico profundo y la costa oeste de USA..Que tanto anhelas,,.Hi..

Buen trabajo Diego..

73..

Luis>5BR€

No la he subido más hasta que no ajuste mejor la roe. Pero visto lo que cambia con la altura me costará unas cuantas izadas y bajadas. Lo que espero que el cierzo de aquí de Zaragoza no me haga de las suyas y me la tumbe.

Si, costo un año. A los pocos ratos que me deja mi hija... Lo que me costó hacerme con los materiales.... Realmente podía haber estado montada a principios de primavera. No hay prisa, es un hobby hay más cosas prioritarias en el día a día.

Gracias Luis un saludo.
