En mi zona hay una emisora desconocida que está causando interferencia continua en un canal de 446 MHz. Intenté localizarlo con una antena Yagi de TDT reciclada, muy similar a la de la foto adjunta.

TV yagi

(La TDT en España suele operar en los 6XX-8XXMHz, ¿cierto?)

El experimento ha funcionado bien, en tanto a que usando una antena inespecífica estoy consiguiendo una recepción directiva en la frecuencia deseada (lo cual me ha sorprendido).
Eso sí,
tengo algunas preguntas:

1) Los metales de los directores son como los de la foto. Para medirlos de manera efectiva y compararlos con los directores de barra recta de una Yagi común, ¿debería tomar las longitudes de las 2 aristas sumadas como longitud efectiva de cada lado, o solo la longitud de una arista? ¿Cuál es el efecto de usar este tipo de directores frente a los de barra recta normales? (Cada arista mide 140 mm de largo)

2) La antena que estoy usando tiene un reflector de doble parrilla en ángulo, de 16 barras (8 por cada parrilla del reflector). Las barras tienen 500 mm de largo. ¿Esto mejora la ganancia, amplía los ángulos de recepción y/o aumenta el ancho de banda de recepción?

3) Estuve recibiendo las señales de 446 MHz a lo largo de un ancho de hasta 45 grados; aunque la recepción más potente y sin ruido fue efectiva en un ancho de unos 20 grados. ¿Este amplio ángulo de recepción es habitual en un Yagi-Uda o es algo especial en mi modelo reacondicionado?

ResponderCitar
Inició el tema
EA1DDO
Mensajes: 7751
#393178  - 16 abril, 2024 14:37

Hola "sin nombre",

Haces varias preguntas sobre como funcionan las antenas. No siempre son fáciles de responder, y sobre todo, necesitan conocimientos del tema.

Puedes empezar en la siguiente pagina: http://www.ea1ddo.es/Yagi_Uda/Yagi_Uda.html

Si realmente te gusta ese tema, yo te aconsejaría leer algún libro sobre el tema, y practicar con algún simulador de antenas, como por ejemplo el 4NEC2 que es gratuito.

1.- Esa es una antena de dipolos en pajarita (bowtie en ingles). Su principal ventaja es el ancho de banda. Esa antena cubre un gran ancho de banda, ahora mismo no recuerdo los limites pero son muchos MHz. No es de extrañar que abarque los 400 MHz, o se acerque. No es comparable a un dipolo, mas bien serian dos antenas discono. La antena de pajarita esta basada en antenas discono.

2.- Esa parrilla es el reflector de la antena. El reflector puede ser un solo elemento, o varios.

3.- Depende de la lejanía del emisor, potencia, tipo de antena usada, etc.

73, Máximo EA1DDO





Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA1HX
Mensajes: 243
#393180  - 16 abril, 2024 15:41

Máximo ¿tú tabién con los nombres? con uno ya llega.

Saludos

ResponderCitar
EA1CN reaccionó
EA1DDO
Mensajes: 7751
#393183  - 16 abril, 2024 17:50

Publicado por: EA1HX

Máximo ¿tú tabién con los nombres? con uno ya llega.

No se quien es el otro, lo que pasa es que empece a escribir la respuesta; "Hola..." mire arriba para poner el nombre y no lo encontré por ningún sitio.

Pienso que es una buena costumbre, firmar con tu nombre e indicativo. Incluso, para facilitarlo, puedes ponerlo en la configuración del perfil, en la firma de abajo, y de esa manera ya sale siempre, el solo.

73, Máximo EA1DDO



Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA1CN reaccionó
EA1HX
Mensajes: 243
#393187  - 16 abril, 2024 19:22

El otro te puso un me gusta, y a mi un no me gusta y me mando un correo por otra cosa; de que yo no se escribir, pero comprendo un par de dialectos de español.

No te ofendas pero el otro es muy cansino , y es que yo no estudie el bachillerato como presume que estudio, pero da las contestaciones por privado claro como no esta seguro de lo que dice tiene miedo que le desmonten el chiringuito. Yo si me equivoco que me corrijan que para eso estamos No nacemos aprendidos ya me gustaria a mi saber 1/1000000000000000000000000000000000000000000000000000000000 de lo que no se, pero: se con sa la vie , porca miseria.

Perdona por meterte en este berenjenal.

Saludos

Rafael

ResponderCitar
EA1TA y EA1CN reaccionaron
EA7689URE
Mensajes: 8
#393192  - 16 abril, 2024 20:10

Y digo yo, ¿merece la pena montarnos polémicas por cosas tan nimias como el estilo, o viviremos más felices y relajados si nos tomamos estas cosas más a la ligera? Porque al final el foco del tema se desvía y se crean unas tensiones totalmente innecesarias.

Un abrazo cordial a todos.

ResponderCitar
Inició el tema
EA1HX y EA8RM reaccionaron
EA7689URE
Mensajes: 8
#393193  - 16 abril, 2024 20:13

Publicado por: EA1DDO

Hola [...]

Por otro lado, gracias por lo que me comentas y por el recurso de esa web, que me ha venido genial para entender cómo operan las ondas entre reflectores y directores. Sabía que la parrilla es el reflector, y me preguntaba a ver qué propiedades le brinda algo así tan grande y con tantas barras - tras investigar por mi parte, además de la mayor ganancia, esta configuración de reflector suele también contribuir a ampliar el ancho de banda, en conjunto a los directores bowtie o pajarita.

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2306
#393198  - 17 abril, 2024 09:09

estas antenas los elementos son de 1/2 onda ofrecen mayor ganancia y ancho de banda  funcionan como antena colineal yagi ,es una antena intermedia entre la yagi tipica y una boxkite,esta ultima aun es superior con elementos de longitud de 3/4 de onda aunque solo radia la parte de 1/2 onda el otro cuarto actua como linea.un saludo

Ant's. V-UHF Boxkite – – VHF-UHF – Foro de URE

EB3DYO.
FRANCISCO.

ResponderCitar
EA1DDO
Mensajes: 7751
#393208  - 17 abril, 2024 12:33

También le llaman "Bicónica", pero en vez de hacer los conos sólidos o rellenos, consiguen un efecto similar usando solo dos varillas.

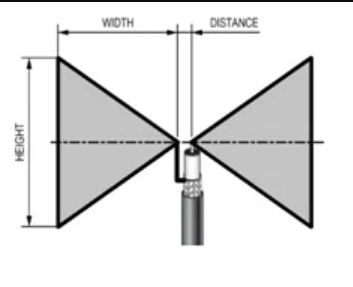

A ver si me sale la progresión en imágenes:


Pero lo dicho, lo que buscan con esas antenas, además de ganancia, es ancho de banda pues las bandas de TV eran un montón de MHz y de esa manera cubrían todo.

Publicado por: EA7689URE

gracias por lo que me comentas y por el recurso de esa web, que me ha venido genial para entender cómo operan las ondas entre reflectores y directores

Me alegro que te haya resultado de utilidad.

Pero repito, si te gusta ese tema... algún libro al respecto, y simular con 4NEC2, por ejemplo.

73, Máximo EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA1TA y EA7689URE reaccionaron
