Construcción de una antena Loop Magnética.

Bueno. Yo creo que voy por buen camino. En unos días me llega el condensador. Lo he sustituido por el "stub" que ya he utilizado oras veces.

El tema de la "delta match" me ha gustado muchisimo. Se puede ajustar muy bien y con un poco de maña y poco tiempo, se pueden hacer cosas como la de la foto.

¿Que os parece?

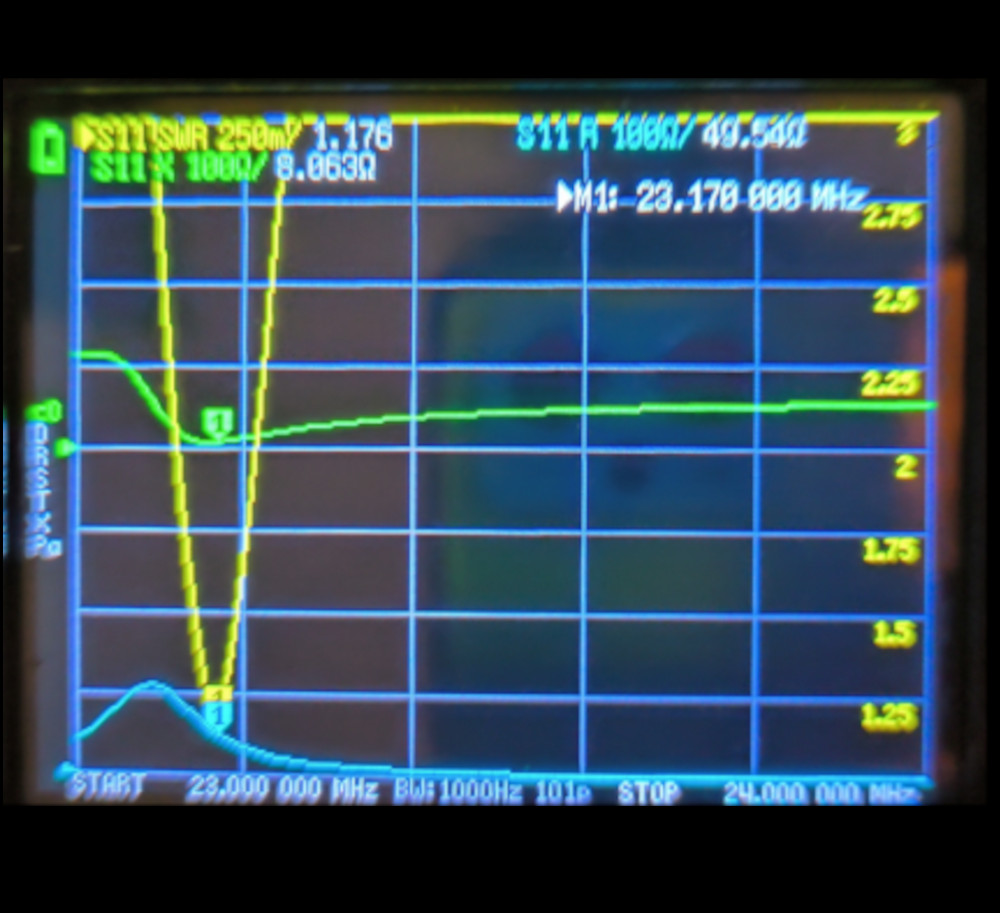

La verdad es que, después de esta foto, trabajé algo más y la dejé resonante en 27Mhz. A ver si me llegan "las letras" Que llevo casi dos semanas esperando.

EA7LNX

Hola. Varias cosas os tengo que decir. En unos días ya no vereis este indicativo tan largo. A partir de ahora EA7LNX (como Linux. Me encanta ser tan friki)

El condensador que compré va fenomenal y la antena va a funcionar bien. El gamma match un acierto, es más, no entiendo cómo funcionan las que llevan un bucle si no se puede ajustar nada

La varilla cuanto más pegado al aro, menos estacionarias, pero menos ancho de banda. Así que ... Hay que jugar con separación y longitud para intentar sacar el máximo ancho de banda con las menores estacionarias. Después, si te vas mucho de la frecuencia a la que has ajustado, tienes que volver a ajustar. Lo que te permite tener siempre las menos estacionarias.

El problema es que el condensador es de 2 x 200 pF y eso es una exageración, llega la antena hasta los 80m o más. El caso es que no se cómo poner esos dos condendadores en serie. Tienen el negativo en común. ¿Será utilizando los dos positivos?  Me da vergüenza preguntar esto. (En paralelo es instintivo, los dos positivos van juntos).

El caso es que no se si desarmar el condensador y quitarle la mitad de las láminas o un poco más. De esta manera se puede ajustar mejor (porque pasa muy rápido por las frecuencias)  y arriesgarme a qué no funcione cuando lo monte. O comprar un condensador de 200pf (o incluso 100) y ponerlo en paralelo. ¿Como lo veis?

Me alegro te funcione.

Los pondrás en serie usando los dos "positivos" y aislado el "negativo" de todo el entorno pero solo tendrás 100pf!

Gracias por tu pronta respuesta. Pues no iba desencaminado. Mañana mismo lo sueldo y ya os digo algo. 100pF va a ser mucho también, pero si puedo ajustar ya me valdría.  Estos conservadores no los he trabajado nunca y creo además que son delicados.

73

EA7LNX

Publicado por: EA7LNX

↑

EA7LNX

Enhorabuena por el indicativo.

...

El gamma match un acierto, es más, no entiendo cómo funcionan las que llevan un bucle si no se puede ajustar nada

Aquí ( http://w6si.com/MagLoop/MagLoop-005-AutomatingMLA_pt2.html ) se ven algunos casos.

...

El problema es que el condensador es de 2 x 200 pF y eso es una exageración, llega la antena hasta los 80m o más.

...

¿Como lo veis?

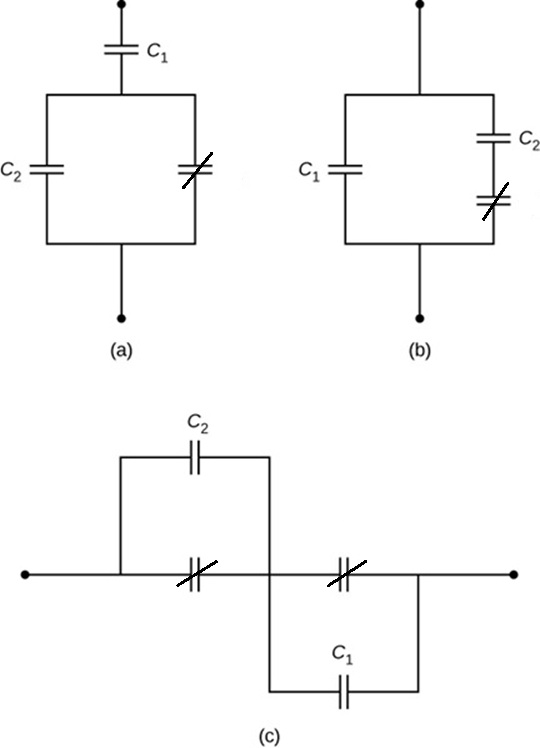

Prueba una agrupación mixta, usando una u otra (etc.) dependiendo del rango de tu condensador variable y del intervalo que quieras obtener.

Como dice Manolo, si le añades en serie a tu serie (:P) uno de 100pf de muchos voltios tendrás finalmente uno de 50pf

Claro. esa es la idea. Voy a ver si poniendo en serie las dos partes del condensador de 200pF cada una, me puedo apañar con 100pF. Si no, pues tendré que poner algún condensador (fijo) en serie
