Conexiones Hy Gain expl14 con Kit de 40 metros

Página 1 / 2
EA2EGZ
Mensajes: 437
#384237  - 24 febrero, 2023 13:33

Buenos dias, recientemente adquirí una explorer 14 con el kit de 40 metros, tengo varias dudas.-

A ver si alguien la tiene o la tenido con el kit.

Quisiera saber las conexiones de la antena con el kit de 40,,,, si tengo que poner los tubos que van con el kit o  suprimirlos, el BETA para 40 metros hay que suprimirlo. pero me pierdo asi como la conexion de la tubos que van delante y atras de driver.-

A lo mejor no me explico bien.-

Saludos y gracias.-

EX EA2AAT, BARILLAS (NAVARRA) ANGEL

ResponderCitar
Inició el tema
EA1CN
Mensajes: 4343
#384238  - 24 febrero, 2023 13:46

Angel, un cordial saludo. No tengo ni puta idea, pero estoy encontrando Youtubes informativos y documentación de MFJ y en cuanto tenga más rato, te la paso y te informo, en lo que yo pueda.

https://mfjenterprises.com/pages/product-manuals

Mientras, seguro que alguien te echa una mano más firme.

Cuidate.

73. Diego

ResponderCitar
EA2EGZ
Mensajes: 437
#384239  - 24 febrero, 2023 14:25

Gracias Diego, los manuales los tengo, incluso traducidos, pero no veo las conexiones,,, yo y el ingles no nos llevamos bien.-

Saludos

EX EA2AAT, BARILLAS (NAVARRA) ANGEL

ResponderCitar
Inició el tema
EA1CN
Mensajes: 4343
#384256  - 24 febrero, 2023 23:20

Esto es lo que hay, con medidas y todo. De la web de MFJ. No sé más, lo siento.

73. Diego

ResponderCitar
EA2EGZ
Mensajes: 437
#384257  - 25 febrero, 2023 00:19

Gracias Diego, los manuales  los tengo,, y si me dice de conectar en 30 m. pero de 40 m. no me dice nada o no se interpretarlo.- Así que sino me dice nada alguien que la haya tenido, no me queda mas remedio que hacer pruebas sin elevar la antena y  me hago una idea.-

Saludos y nuevamente gracias

EX EA2AAT, BARILLAS (NAVARRA) ANGEL

ResponderCitar
Inició el tema
EA1CN
Mensajes: 4343
#384258  - 25 febrero, 2023 08:14

Hola de nuevo, bien, he estado viendo las instrucciones que te mandé y sí viene detallada la instalación de las partes para 40 m. Yo te sugiero que copies el texto y con el diccionario de Google lo traduzcas y luego, ya sabes, los pies a 0,305 m y las pulgadas a 2,54 cm. Personalmente, no sé, lo veo más o menos claro. Tienes que quitar unas piezas y poner otras. Supongo que, aparte de esto, tendrás el clásico dipolo en V invertida de toda la vida (es una forma de hablar).

Assembly of the QK-710 for 7 MHz
Operation

Bueno, pues es lo que hay. Un cordial saludo.

73. Diego

ResponderCitar
EA2EGZ
Mensajes: 437
#384263  - 25 febrero, 2023 11:03

Buenos dias Diego, las medidas y las piezas estan para 40 m. no hay problema, el problema me surge en la conexion del Balun a los elementos, el irradiante que lleva el kit de 30/40 m. mas otros dos cortos que van la lado, aunque por l,o que he visto creo que tengo que agregar un par de tubos y hacer alli la conexion. lo que tengo claro es que no debo poner el BETA MATCH. creo que esta vez lo he interpretado bien (rezaremos al Santisimo) haré las pruebas abajo y asi me hago una idea.- Esta antena a mi parecer las instrucciones viene para gente entendida y no para torpes, mas dibujitos hacen falta.- Los manuales los baje de internet y le hice la traduccion con el Google.

Gracias Diego por tu amabilidad e interes.-

73

EX EA2AAT, BARILLAS (NAVARRA) ANGEL

ResponderCitar
Inició el tema
EA1CN reaccionó
EA1NY
Mensajes: 137
#384277  - 25 febrero, 2023 20:53

Publicado por: EA2EGZ

Buenos dias, recientemente adquirí una explorer 14 con el kit de 40 metros, tengo varias dudas.-

A ver si alguien la tiene o la tenido con el kit.

Quisiera saber las conexiones de la antena con el kit de 40,,,, si tengo que poner los tubos que van con el kit o  suprimirlos, el BETA para 40 metros hay que suprimirlo. pero me pierdo asi como la conexion de la tubos que van delante y atras de driver.-

A lo mejor no me explico bien.-

Saludos y gracias.-

Yo tengo esa antena, con ese kit. No veo donde esta la duda, pero si puedo, te hago una foto desde abajo, para que veas como va la conexion. Sobre el funcionamiento, pues teoricamente, debiera ser un dipolo rotativo en 40, y digo teoricamente, pero no, de alguna manera los elementos influyen...no se como explicartelo... Pero despues de casi 30 años puesta... Observas cosas... Que si apuntas a ciertos sitios... Lejanos... Es un poco mejor. Apuntar por detras, que por delante.... Motivo?.. Yo he llegado a la conclusion que el reflector... Le da cierta ganancia. En cambio, para otros sitios, al reves.. No se ya estoy acostumbrado... A los duendes de la antene (ojo. Hablo de 40 m).



EA1NY-- VICTOR(VICK)
LEON, CARTAGENA, ASTURIAS.

ResponderCitar
EA1NY
Mensajes: 137
#384278  - 25 febrero, 2023 21:09

Publicado por: EA2EGZ

Buenos dias, recientemente adquirí una explorer 14 con el kit de 40 metros, tengo varias dudas.-

A ver si alguien la tiene o la tenido con el kit.

Quisiera saber las conexiones de la antena con el kit de 40,,,, si tengo que poner los tubos que van con el kit o  suprimirlos, el BETA para 40 metros hay que suprimirlo. pero me pierdo asi como la conexion de la tubos que van delante y atras de driver.-

A lo mejor no me explico bien.-

Saludos y gracias.-

Yo tengo esa antena, con ese kit. No veo donde esta la duda, pero si puedo, te hago una foto desde abajo, para que veas como va la conexion. Sobre el funcionamiento, pues teoricamente, debiera ser un dipolo rotativo en 40, y digo teoricamente, pero no, de alguna manera los elementos influyen...no se como explicartelo... Pero despues de casi 30 años puesta... Observas cosas... Que si apuntas a ciertos sitios... Lejanos... Es un poco mejor. Apuntar por detras, que por delante.... Motivo?.. Yo he llegado a la conclusion que el reflector... Le da cierta ganancia. En cambio, para otros sitios, al reves.. No se ya estoy acostumbrado... A los duendes de la antene (ojo. Hablo de 40 m).



EA1NY-- VICTOR(VICK)
LEON, CARTAGENA, ASTURIAS.

ResponderCitar
EA1NY
Mensajes: 137
#384279  - 25 febrero, 2023 21:12

Te adjunto.. Unas fotos.. Nota los paralelos que van paralelos al excitado, no van conectados, van a una determinada distancia, pero no van cinectados..

20230225 210150
1677355673674 1677355650582 20230225 210001



EA1NY-- VICTOR(VICK)
LEON, CARTAGENA, ASTURIAS.

ResponderCitar
EA2EGZ
Mensajes: 437
#384281  - 25 febrero, 2023 22:13
33
foto1

Gracias Victor,,, pensaba que la conexion se hacia conforme  a las fotos que te envio del manual,, pero veo que solo lleva conexion el excitado y los  2 tubos que van por encima no se colocan, solo para la banda de 30 metros.-

Gracias por todo porque estaba atascado, me has sacado de un apuro, subirla y volver a bajarla.-

Gracias  nuevamente.-

Saludos..-

EX EA2AAT, BARILLAS (NAVARRA) ANGEL

ResponderCitar
Inició el tema
EA2EGZ
Mensajes: 437
#384282  - 25 febrero, 2023 22:21

Buenas de nuevo,, tengo entendido que la antena funciona muy bien por las criticas que he visto en comentarios. Esta antena la compré a un Alemán que me dijo que la tenia empaquetada mas de 10 años, y la verdad que si,, las bobinas marcan la fecha de 1990, osea no es de las que fabrica ahora MFJ.-

GRACIAS  VICTOR

EX EA2AAT, BARILLAS (NAVARRA) ANGEL

ResponderCitar
Inició el tema
EA1NY
Mensajes: 137
#384287  - 25 febrero, 2023 23:42

Publicado por: EA2EGZ

Buenas de nuevo,, tengo entendido que la antena funciona muy bien por las criticas que he visto en comentarios. Esta antena la compré a un Alemán que me dijo que la tenia empaquetada mas de 10 años, y la verdad que si,, las bobinas marcan la fecha de 1990, osea no es de las que fabrica ahora MFJ.-

GRACIAS  VICTOR

Haber, yo. Ya ves. La mia es de telex-Hygain.. Numerada(tengo los manuales. Originales. ESE Stub del beta mach. No se pone con el kit de 40m. A mi me va bien. Yo lo que escucho, lo hago con 100w. Tambien. La he usado en las bandas de 12 y 17, acoplandola, y bueno, he hecho alguna cosa, si bien como se apuede apreciar, debajo tengo un dipoll rotativo para esas bandas. Hay veces que recibo mejor con la yagi... Fijate. En el anclaje del boom trae unas marcas hacia el horizonte, yo la tengo en negativo osea, ligeramente cabezeada hacia abajo(asi bajo el angulo de disparo) me va muy bien para alargar. El salto. Puse un xbeem de esas que me dejaro al lado y a la misma altura.. Y nada que veren 10m..ya ni te cuento. La hebeam iba mucho mejor en 12 y 17m, claro esta no tiene. Pero 10,15,20..para nada. Yo la verdad lo peor. Pues que el qth esta. Casi en el centro de la ciudad, y para donde esta, pues.. no se puede rascar, y maxime, que hay edificios cercanos mucho mas altos(o pongo una super torre. De 30 u 40 m encima. Que va aser que no. Jejeje).

73, un saludo.

Vick



EA1NY-- VICTOR(VICK)
LEON, CARTAGENA, ASTURIAS.

ResponderCitar
EA2EGZ
Mensajes: 437
#384291  - 26 febrero, 2023 11:15

Buenos dias,, mi pregunta y asi salgo de dudas es:

Tengo que poner algo como en una de las fotos que te envie o no se pone nada y solo la conexion del balum al excitado, porque sino se ponen los tubos que van paralelos al Boom. sobra mucho aluminio.-. Yo la voy a poner a 7.50 m de altura, vivo en un pueblo muy pequeño de 190 habitantes y despejado por todos sitios.-

Saludos

EX EA2AAT, BARILLAS (NAVARRA) ANGEL

ResponderCitar
Inició el tema
EA2EGZ
Mensajes: 437
#384297  - 26 febrero, 2023 18:18

Ya lo tengo  claro, Intercambie los dibujos de los manuales que bajé de internet y no los grapé, al mirarlo de nuevo ya se me ha ido en cacao mental.-

Gracias a  todos que me habeis echado una mano.-

Saludos y nuevamente gracias

EX EA2AAT, BARILLAS (NAVARRA) ANGEL

ResponderCitar
Inició el tema
EA1NY
Mensajes: 137
#384298  - 26 febrero, 2023 18:24

Todos los tubos paralelos al boom, esos que parecen dos cañones de escopeta, no van, ni los de arriba ni los de abajo.

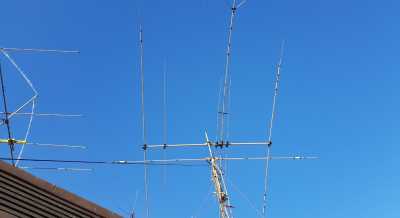

hgexplo1
hygain2

 Ahora lo veras mejor. si te digo que en 20 esta 1:1toda la banda, en 15m igual y en 10m. 1.5 en 27.700+-,, 28.000 1.1 hasta 29.700+-

40m 1.1 desde 6.900 hasta 7.100 (es que antaño solo teniamos hasta 7100.. en 7.200 tengo 1.7 pero, no voy a subir y meter algo el de 40m.

Nota: fijate, que los tubos paralelos del excitado, llevan un puente que pasan por encima del boom, y que es mas largo que que esta hacia el director.

Espero que te queda ya claro.
