#396030  - 16 agosto, 2024 19:14

Buenas tardes.

Quisiera mostraros un "engendro" que me fabricado... basado en varias lecturas.

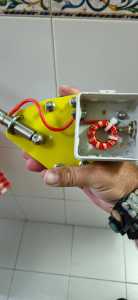

Screenshot 20240816 191326 WhatsApp
Screenshot 20240816 184943 AliExpress
Screenshot 20240816 184921 AliExpress
Screenshot 20240816 190531 WhatsApp
Screenshot 20240816 190518 WhatsApp
Screenshot 20240816 190539 WhatsApp

Creo que por el precio, bien vale hacer las pruebas, que serán desde el balcón y con mas de 7 mtr de cable coaxial desde la antena hasta el equipo.

Creéis que puede ser efectiva?

Si chuta como debería ser, sería el embrión para lo que quiero montar en la azotea, cuando presente la memoria.... una vertical de aluminio, tipo CB27 con un UNUN 9:1 en caja metálica estanca.

Quisiera que hiciérais TODO tipo de críticas destructivas y/o hirientes, porque solo de ellas se puede sacar sabiduría...😉



Desde éstas líneas, recibid un cordial y afectuoso saludo de Luis Ugarte - EA5GHE

LUIS UGARTE - EA5GHE
IN80CX

NON OPUS EST IN
TENEBRIS LUMEN SERVE

ResponderCitar
Inició el tema
EA4EIY, EA7AIN, EA7KWI y 3 personas más reaccionaron
EA4EIY
Mensajes: 119
#396048  - 17 agosto, 2024 11:54

Buenos días, Luis. Perdón por mi atrevimiento, pero me cuestiono si la relación del unnun 9:1 sería la correcta para una antena vertical del tipo CB, que supongo sería del tipo 1/2 ó 1/4λ. Creo que al tratarse de una antena de longitud indefinida (random) para determinadas longitudes de onda y ser "corta" la relación más apropiada estaría entorno al 4:1 ó 6:1, dicen por ahí. Las antenas tipo Moonraker y Sigma HF-80 creo que llevan un 4:1, las OUT-250 y Diamond un 6:1. De todas formas prueba a ver que tal sale y rinde " la experiencia es la madre de la ciencia". Otra opción sería una Sirio Tornado con un acoplador automático a pie de antena y... a ver que tal.

73 de EA4EIY.

José Enrique.

ResponderCitar
EA5GHE reaccionó
EA5GHE
Mensajes: 17
#396049  - 17 agosto, 2024 12:32

Buenos días Jose Enrique.

Atrevimiento??? DE NINGUNA FORMA!!!!

Como bien apuntas, la experiencia....

Con respecto al UNUN... pues la verdad, en esto de los núcleos, ferritas y vueltas de espiras... voy como un pelin desorientado.



Hoy creo que podré terminar de mecanizarla y hacerle un soporte fijo para anclarla en una superficie metálica donde tengo la multibanda de HF movil, asi que cuando haga las pertinentes pruebas, podré opinar sobre su rendimiento.

Ayer noche, sin el plano de tierra, y sujetándola con la mano (no sabía que tenia una muñeca tan poderosa  🤣 ) la TS450S-AT acoplaba en todas las bandas... eso sí, al actuar sobre el ATU, la TV del salón se encendió...JAJAJAJAJA. (le faltaba TODO el plano de tierra y creo que me confirmó la vasectomía 😅)

En fin... a ver si le doy los retoques finales y os comento como chuta la FRANKIE!!!🧟‍♂️.

Saludos y gracias por estar ahí!!!

Esta publicación fue modificada hace 2 meses por EA5GHE

LUIS UGARTE - EA5GHE
IN80CX

NON OPUS EST IN
TENEBRIS LUMEN SERVE

ResponderCitar
Inició el tema
EA4EIY
Mensajes: 119
#396059  - 17 agosto, 2024 19:02

Publicado por: EA5GHE

Buenos días Jose Enrique.

Atrevimiento??? DE NINGUNA FORMA!!!!

Como bien apuntas, la experiencia....

Con respecto al UNUN... pues la verdad, en esto de los núcleos, ferritas y vueltas de espiras... voy como un pelin desorientado.



Hoy creo que podré terminar de mecanizarla y hacerle un soporte fijo para anclarla en una superficie metálica donde tengo la multibanda de HF movil, asi que cuando haga las pertinentes pruebas, podré opinar sobre su rendimiento.

Ayer noche, sin el plano de tierra, y sujetándola con la mano (no sabía que tenia una muñeca tan poderosa  🤣 ) la TS450S-AT acoplaba en todas las bandas... eso sí, al actuar sobre el ATU, la TV del salón se encendió...JAJAJAJAJA. (le faltaba TODO el plano de tierra y creo que me confirmó la vasectomía 😅)

En fin... a ver si le doy los retoques finales y os comento como chuta la FRANKIE!!!🧟‍♂️.

Saludos y gracias por estar ahí!!!

Bueno, esas cosas son muy peligrosas, no es recomendable tener tanta RF de vuelta en el cuarto de radio, por tanto imprescindible un choque de RF sí o sí a continuación del unnun, además de una contraantena.

Nos cuentas como sales, cuando esté finalizado el proyecto. Saludos de EA4EIY.



José Enrique.

ResponderCitar
EA2AJO reaccionó
EA5GHE
Mensajes: 17
#396064  - 17 agosto, 2024 20:06

Totalmente de acuerdo, Jose Enrique.

Esta tarde he visto en mi barrio el parque de antenas de un radioaficionado, y me he fijado en una vertical con la cajita debajo, la del unun... si me armo de valor y me desprendo un poco del atrevimiento del ignorante, pasaré por su qth y le preguntaré que tipo de antena es.

No se si sabréis quien es, yo estoy en Aravaca estación, y este compañero está muy muy cerca mia, o yo de él, según se mire 🤔

En fin. Que sigo con los mecanizados y demás historias.

Os cuento en breve.

Saludos y gracias por estar ahí.

LUIS UGARTE - EA5GHE
IN80CX

NON OPUS EST IN
TENEBRIS LUMEN SERVE

ResponderCitar
Inició el tema
EA4NI
Mensajes: 3495
#396065  - 17 agosto, 2024 22:10

Hola Luis.

Aunque no recien salidas del laboratorio del monstruo, muchos compañeros tienen montada una antena de metal o fibra con conductor en el interior con un UNUN 1:9, 1:6, etc. El "engendro" que has montado es una solución ya mecanizada para ahorrarte la fabricación más complicada.

Son las preferidas de Ernesto EA3ERD:

https://www.ure.es/foros/antenas/antenas-multibanda-de-banda-ancha-con-unun-para-hf/

En mi caso tengo un acoplador remoto en vez de un UNUN de relación fija y así se usa la mejor adaptación en cada caso.

Cuando la pruebes con plano de tierra irá muuuucho mejor.

73 de Antonio EA4NI (ex EA4FQM, EB4HCW)
Intentemos dejar el Mundo Mejor de lo que lo Encontramos.

ResponderCitar
EA2AJO y EA5GHE reaccionaron
EA5GHE
Mensajes: 17
#396069  - 18 agosto, 2024 09:11

Buenos días Antonio.

Cuando has citado lo de fibra de vidrio, se me han puesto los pelos como púas... es precisamente lo que tengo en mente...

Evidentemente, la pregunta que viene a continuación es mas que predecible:

Que antena hay en el mercado de fibra de vidrio con unnun y que sea resistente?

He leido por otras entradas del foro, que hay unas de aluminio que con el estornudo de un colibrí se doblan o directamente se parten 😱😱

Mis condiciones futuras no disponen de mucho espacio, por lo que tengo especial obligación de buscar algo comercial que me ofrecza seguridad y efectividad.

Saludos cordiales y gracias por estar ahí.



LUIS UGARTE - EA5GHE
IN80CX

NON OPUS EST IN
TENEBRIS LUMEN SERVE

ResponderCitar
Inició el tema
EA4EIY
Mensajes: 119
#396078  - 18 agosto, 2024 13:05

Publicado por: EA5GHE

Mis condiciones futuras no disponen de mucho espacio, por lo que tengo especial obligación de buscar algo comercial que me ofrecza seguridad y efectividad.

Hola, muchas veces, y lo digo por propia experiencia, pensamos en poco espacio = antenas verticales. Es un poco una "trampa" las antenas verticales van a necesitar radiales o riostras, por lo que el poco espacio se debe ampliar, y bastante, en la mayoría de las ocasiones. En mi caso instalé una MFJ-1796 de 6 a 40 metros( incluía también los 2 metros, pero para eso usaba una Diamond X-50) y me ha funcionado bastante bien, probé la Diamond CP6 y no funcionó de acuerdo a lo que esperaba, especialmente en 40 y 80 metros, hasta 20 genial.

Tienes que pensar en que bandas y modos vas a preferir trabajar para acoplar la antena más adecuada y si encima necesitas una comercial, salvo que te decidas por una Moonraker o similar, prepara la billetera, desde mi punto de vista, y no digo que no sea su precio, están carísimas y de forma añadida, MFJ ha cerrado o va a cerrar y eso implica que Hy-gain, Cushcraft y el resto de marcas que acaparó, entre ellas MFJ no se sabe si van a continuar y en que condiciones.

De todas formas, siempre es una ayuda saber de que espacio vas a disponer, para contrastar experiencias de muchos colegas. Por ejemplo una delta loop, si te cabe, dipolos en V invertida, son excelentes opciones para espacios pequeños, pero claro no se podrá abarcar el espectro completo, igual solo llegas a 20 ó 40 metros y eso tirando de acoplador.

73 de EA4EIY.



José Enrique.

ResponderCitar
EA2AJO reaccionó
EA5GHE
Mensajes: 17
#396082  - 18 agosto, 2024 13:20

Gracias Jose Enrique.

He visto algo por ahí...como la Sigma Euro-Comm SE-HF 360 Fibre Glass Vertical antenna, pero la empresa NO vende a España...(😡🤬)

Esta me parece genial, pero no se si me sale mas barato hacer un viaje a la Pérfida Albión y traermela o buscar un intermediario.



Que opiniones hay por el foro sobre esta antena?

Screenshot 20240818 101434 Chrome
Screenshot 20240818 101425 Chrome
Screenshot 20240818 101411 Chrome
Screenshot 20240818 101453 Chrome
Screenshot 20240818 101507 Chrome

 Como siempre, recibid un cordial saludo y gracias por estar ahí.

Esta publicación fue modificada hace 2 meses 3 veces por EA5GHE

LUIS UGARTE - EA5GHE
IN80CX

NON OPUS EST IN
TENEBRIS LUMEN SERVE

ResponderCitar
Inició el tema
EA4EIY
Mensajes: 119
#396084  - 18 agosto, 2024 13:29

Hola, Ernesto EA3ERD podría informarte, pero tienes la Moonraker, que más o menos es la misma, dicen. En el mercadillo de la web hay una a la venta con muy buena pinta, si te interesa. Si la buscas nueva en Proyecto4 la venden, si no, como opción mucha gente sale con la Sirio Tornado y con acoplador remoto, también una OUT 250 de aluminio y modificandola dicen que va igual, más o menos, que las anteriores. Una opción en Delta Loop es la EAntenna 7B, la tienen en Wimo, en fin tienes un montón de opciones y una que si puedes es muy sencilla es la de poner un simple dipolo de ramas cortas y a disfrutar, pero claro ...

Saludos de EA4EIY

José Enrique.

ResponderCitar
EA5GHE reaccionó
EA4NI
Mensajes: 3495
#396091  - 18 agosto, 2024 18:52

Hola Luis.

Mi antena es un mástil de fibra comprado en Proyecto4 de la marca DX-WIRE. Suelo aconsejar el reforzado que apareció después de comprar el mío:

https://www.proyecto4.com/mastiles-telescopicos/1129-mastil-telescopico-dx-wire-fibra-reforzado-gfk-10x.html

La tengo con vientos de Dyneema de 2mm a dos alturas y ahí lleva aguantando desde 2010. El radiante lo llevo por dentro.

Como te dice EA4EIY, todas estas antenas necesitan radiales para funcionar bien. Como donde vivo la terraza (plana) no es transitable,  tengo cable de 1'5mm en varios radiales extendidos por el suelo. Son de longitud indeterminada según me caben, de 10 a 20 tantos metros.

Otra alternativa ya comercial son las antenas marinas como las Tagra, mucho más cómodas porque no necesitan vientos: Las tienen en 6, 7'5 e incluso 9 metros:

https://www.tagra.net/es/producto?id=158



73 de Antonio EA4NI (ex EA4FQM, EB4HCW)
Intentemos dejar el Mundo Mejor de lo que lo Encontramos.

ResponderCitar
EA5GHE reaccionó
EA5GHE
Mensajes: 17
#396093  - 18 agosto, 2024 19:33

Buenas tardes Antonio.

ME HAS DEJADO COMO UN KILT ESCOCES!!! A CUADROS!!!🤣🤣🤣🤣

Me parece una GENIALIDAD lo de usar el mastil de FV con el radiante por dentro. Solo has de poner el UNNUN y chutando!!!!

IMAGINO PONER COMO RADIANTE EL VIVO DE UN CELFLEX SCF14-50J !!!!

Es una grandísima idea!!!! He de ver la manera de poder subir a la azotea de mi bloque, es muy complicado por ser una comunidad muy exquisita... y con el agravante de haber áticos por medio de la zona... no se como llegar al torreon de los ascensores... y desconozco como es la azotea... creo que la azotea está protegida por la Ley de Secretos Nacionales de 1968, no os digo mas (actívese el modo sarcasmo)... hay una verdadera mafia en esta comunidad😖😖😖

En fin... seguiré haciendo tripología felina con el tema de la antena... (cuando muera, creo que el paso por el purgatorio y el infierno lo tendré convalidado)

Gracias por vuestro precioso tiempo y por estar ahí.



Esta publicación fue modificada hace 2 meses 3 veces por EA5GHE

LUIS UGARTE - EA5GHE
IN80CX

NON OPUS EST IN
TENEBRIS LUMEN SERVE

ResponderCitar
Inició el tema
EA4NI
Mensajes: 3495
#396103  - 18 agosto, 2024 22:12

 No tengo mérito alguno, pues bastantes compañeros usan este sistema por el bajo coste y así poder salir en bastantes bandas al ser el radiante medianamente largo (el mio sube unos 9'5m por dentro del mástil,  sale por la punta y se prolonga justa unos 17m hacia otra caseta de ascensor).

El radiante no es tan exótico... cable eléctrico marrón de 1'5mm comprado en una gran superficie de bricolaje.

En la punta del mástil una tapa de goma de las sillas de cocina con un pequeño agujero para que pase el cable y así no entran el agua, insectos, etc.

Para que cada tramo no caiga por su peso hacia abajo, una abrazadera como las de las gomas de butano. Me fui con el mástil a la ferretería y fui escogiendo.

Para que la abrazadera metálica al soporte de la pared no parta ni arañe el mástil,  una recámara de bicicleta dando una vuelta.

Cuando vivía  con mis padres, había que pasar por los áticos y para evitarlo tuve que hacer de saltimbanqui.

73 de Antonio EA4NI (ex EA4FQM, EB4HCW)
Intentemos dejar el Mundo Mejor de lo que lo Encontramos.

ResponderCitar
EA2AJO y EA5GHE reaccionaron
EA5GHE
Mensajes: 17
#396105  - 18 agosto, 2024 22:33

Buenas noches Antonio.

No me veo yo con la agilidad de hace 30 años JAJAJAJA.

Si salto por los áticos, me pueden hospitalizar con politrumatismos severos....Jajajaja tengo la misma elasticidad que un maniquí.🤣

De momento solo me queda hacer un roscado de 6mm de diámetro para la toma de tierra o counterpoise que dicen los anglófonos del asunto inicial de este hilo (casi olvido de que trataba el asunto inicial).

Cuando pruebe la FRANKIE os comentaré el rendimiento... aunque solo de noche, porque si algún vecino vé 5'6 mtr de varilla desde la fachada a la mitad de la calle, son capaces de lincharme y esparcir mis restos a los perros.

Gracias por todo el tiempo que habéis empleado con mis cacharreos...

Un cordial saludo y gracias por estar ahí.



LUIS UGARTE - EA5GHE
IN80CX

NON OPUS EST IN
TENEBRIS LUMEN SERVE

ResponderCitar
Inició el tema
EA1CN
Mensajes: 4300
#396106  - 19 agosto, 2024 08:08

Luis, yo antes de instalar nada, empezaría con los trámites de la Licencia y “preparación” de la situación.

Las antenas verticales marinas, en los barcos no necesitan radiales, claro, ya tienen el mar. En tierra, sí, importantes, y si es una terraza transitable deben ir señalizados (reglamentario).

73. Diego

ResponderCitar
EA5GHE reaccionó
EA3HAH
Mensajes: 922
#396108  - 19 agosto, 2024 10:39

Hola Luis. Como ves en eso de la opinión sobre antenas es como los culos, cada uno tiene una. Yo tuve una caña de pescar con 10,6 m de hilo eléctrico de 1,5 mm enrollados sobre ella y un unun 1:9. La verdad es que funcionó muy bien, pero el viento me la partió 3 veces ( y eso que está arriostrada) y me dije, se acabó.

Probe varias cosas y al final tengo una New Sirio Tornado y un muy buen acoplador automático remoto en la base. La antena funcionar, funciona... Pero su rendimiento, amigo, eso es otro cantar. Donde mejor es en 10 y 12 m ( lógico por su diseño) y de ahí para abajo va haciendo su trabajo. La acoplo hasta en 80 m pero su rendimiento debe ser bajísimo. En 40 voy defendiéndome.

Ahora pienso cambiar de antena y me he decidido por una Eantena Delta7b. He leído y visto videos y he preguntado a quien la tiene y me parece una muy buena opción. Hace falta acoplador que ya tengo. Después de las calores pienso ponerla.

Respecto a tu "exquisita" comunidad te recuerdo lo que ya sabes: es Telecomunicaciones quien autoriza, y no hay ninguna sentencia en contra de los radioaficionados. De todas formas tienes un plan B. Para el próximo mandato de presentas voluntario a presidente ( no te asustes, yo lo he sido varias veces) y verás como todo rueda más fácilmente.

Saludos Luis y sigue experimentando que es parte de nuestra esencia, como digo, somos "artesanos de las ondas"





Carlos: "ya que no puedo ser astronauta, que mi voz salga al espacio". Por eso trabajo satélites

ResponderCitar
EA1CN, EA2AJO y EA5GHE reaccionaron
EA5GHE
Mensajes: 17
#396111  - 19 agosto, 2024 11:54

Buenoa días Carlos.

Pues, efectivamente... lo de la comunidad es algo que me está empezando a hacer mella... y solo de pensar en que he de lidiar con ellos.

Me encuentro en que NECESITO subir a la azotea, de la que desconozco si el torreon de los ascensores son accesibles sin pasar por los áticos, no se por donde poder bajar las líneas de rf... y para poder hacer la memoria, necesito esos datos para poder realizar un proyecto en condiciones.

Voy a ver si puedo hablar con alguno de los vecinos de los áticos y me permite ver la zona sin levantar mucho ruido...😞

Os sigo manteniendo informados.

Saludos cordiales y gracias por estar ahí.

LUIS UGARTE - EA5GHE
IN80CX

NON OPUS EST IN
TENEBRIS LUMEN SERVE

ResponderCitar
Inició el tema
EA2AJO reaccionó
EA5GHE
Mensajes: 17
#396261  - 24 agosto, 2024 23:50

Buenas noches.

Pues por aquí estamos dando el tostón con mis tontunas....🤣

Ya he probado la antenita FRANKIE... y maldita la hora en que lo hice!!!!

Ahora he probado las mieles del triunfo y NO PUEDO TENERLA PUESTA... SE VE A KILÓMETROS!!!!

A parte de que creo que es un peligro tener semejante armatoste colgando de esa forma... pero los resultados son de escándalo!!!!

Menuda diferencia con la antena movil... nada que ver...

Adjunto imagenes y un vídeo.... no puedo decir mas que ha sido un éxito rotundo...

Ahora se que lo que necesito es una vertical tipo GP80 o similar... para mis necesidades son mas que suficiente, ya que mis condiciones siempre han sido precarias.

El siguiente paso es averiguar donde poner las antenas y las bajantes.... ahí si que voy a tener problemas...☹️☹️☹️

Estimados compañeros que me habéis contestado y orientado en este tema: GRACIAS DE CORAZON!!!

Ha sido un proyecto muy interesante, un reto para mí, un entretenimiento muy enriquecedor.

Recibid un fuerte abrazo de vuestro amigo Luis.

Gracias por estar ahí.🫡



Screenshot 20240824 233539 Gallery
Screenshot 20240824 233527 Gallery
Screenshot 20240824 233512 Gallery

LUIS UGARTE - EA5GHE
IN80CX

NON OPUS EST IN
TENEBRIS LUMEN SERVE

ResponderCitar
Inició el tema
EA3HAH
Mensajes: 922
#396266  - 25 agosto, 2024 14:06

Oye Luis y una mirada desde Google Maps con función 3D no te dará una imagen aproximada de lo que necesitas?

También te digo que tengas mucho menos miedo de los vecinos, que aparte de uno o dos gili... a la mayoría le trae al pairo lo de las antenas.

Como anécdota decirte que tengo antenas desde el 2007 y el otro día en una conversación de ascensor le mencioné a un vecino que  tenía que hacer unas mejoras antenisticas y me dice: " ah, pero todavía sigues con eso de la radio". Si mi antena se ve desde la calle!!

Pues eso que se ve los primeros 15 días, llevo se acostumbran.

Suerte y al toro

Esta publicación fue modificada hace 1 mes por EA3HAH

Carlos: "ya que no puedo ser astronauta, que mi voz salga al espacio". Por eso trabajo satélites

ResponderCitar
EA2AJO y EA5GHE reaccionaron
EA5GHE
Mensajes: 17
#396267  - 25 agosto, 2024 15:15

Buenos días Carlos.

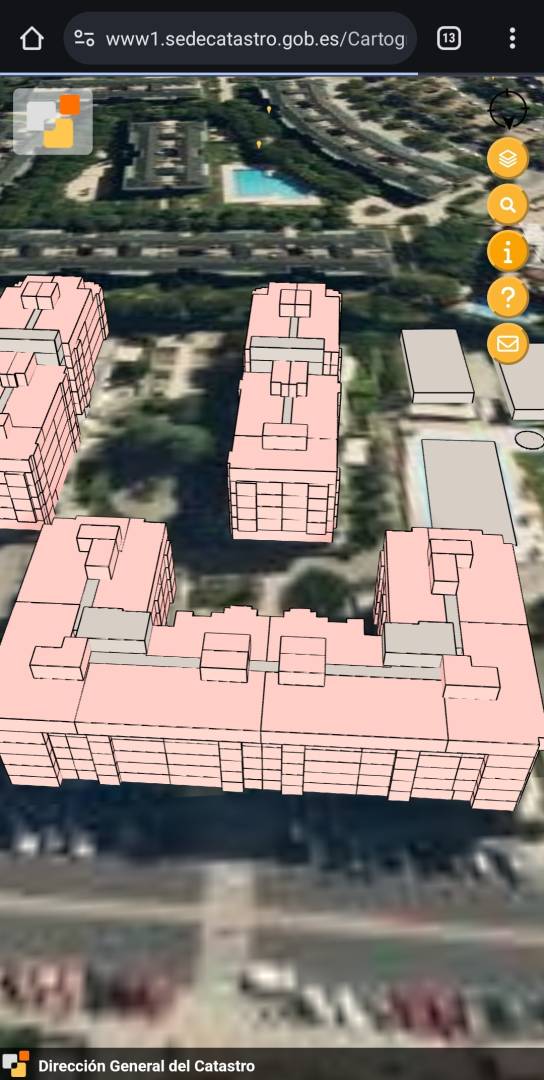

Pues me he metido en el Catastro y ahí aparecen las zonas comunes y  no comunes.... de antemano te digo que SOLO los torreones de los ascensores y los respiraderos de las cocinas son comunitarias....🤬🤬

Screenshot 20240821 133210 Chrome

Solo las zonas en gris triste (como yo) son utilizables... de las bajadas no quiero ni pensar... si he de canalizarlas por tubo coarrugado, me puede dar un ataque de caspa.

Espero que me autoricen usar la fachada para hacer la bajada de las antenas.



En fin. No parece que vaya a ser una tarea facil.

Os seguiré informando... pero me veo en manps del gabinete jurídico de URE para seguir a delante.



Un cordial saludo y gracias por estar ahí.

LUIS UGARTE - EA5GHE
IN80CX

NON OPUS EST IN
TENEBRIS LUMEN SERVE

ResponderCitar
Inició el tema
Página 1 / 2

QDURE - https://qsl.ure.es


Imprime y confirma tus QSL en tan solo tres click.

Nunca fue tan fácil y cómodo
el confirmar tus contactos.

TIENDA ONLINE URE


Publicaciones, mapas, polos, camisetas, gorras, tazas, forros polares y mucho más...

WEBCLUSTER EA4URE


Conoce el nuevo WebCluster de URE, ahora con nuevos filtros e información y compatible con GDURE
