Adaptación para antena vhf/uhf

EA1BDX
Mensajes: 559
#395146  - 7 julio, 2024 20:55

buenas tardes.

Me han regalado una antena "aparentemente F9FT", lleva todos los elementos pero los dipolos no vienen con coaxial, sino con terminales faston. Vino sin manual y el que encontré por internet no habla de la longitud del coaxial+faston.

 ¿Como puedo adaptarlas a cable coaxial de 50Ohm? O cojo un trozo de cable de una medida cualquiera, les pongo unos faston y listo..

¿Con el Nanovna puedo verle la impedancia y/o roe de esos dipolos? ¿Cómo?

Llevo 4 días buscando por internet y no veo nada.

Mil gracias

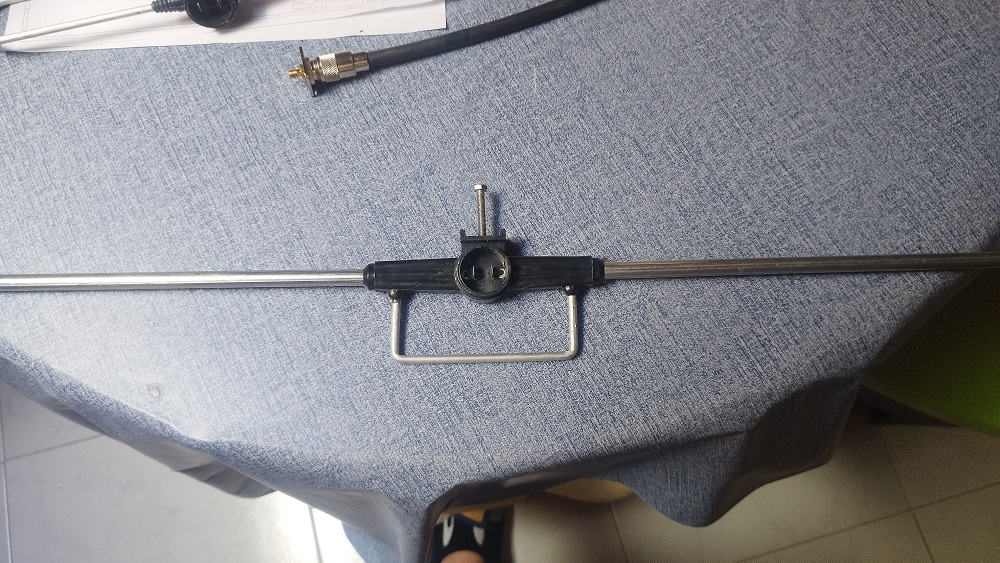

antena vhf 1

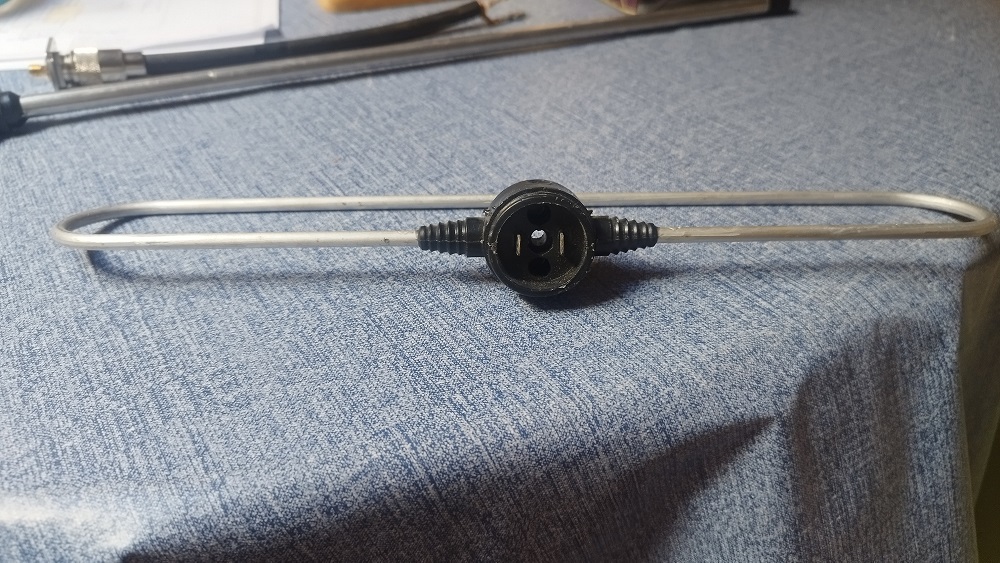

antena uhf 1



Saludos, Juan EA1BDX

ResponderCitar
Inició el tema
EC4AA
Mensajes: 626
#395156  - 8 julio, 2024 08:48

Aquí se comenta algo de cierto modelo, incluyendo un manual que pudiera dar pistas...
- Puedes conectarlo directamente soldando rabillos "cortos" (<λ/10): Ej. un par de centímetros parece suficiente.
- Parece que originalmente llevaba un balun λ/4; pero puedes hacer uno sin ajustes insertando algunas ferritas -de tubo o de pinza- alineadas en el coaxial (*) tras esa conexión.
- Si al medir eso con el VNA vieras que no estuviera adaptada, seguramente el balun λ/4 original también transformara impedancias; así que habría que hacer uno adecuado según lo medido (descontando la longitud "eléctrica" de coaxial) Ya se vería, pero quizás con algunos cambios las ferritas anteriores pudieran servir...

(*) Ej. Usando el buscador paramétrico de alguna web de distribución de componentes: diámetro interno (el grosor del coaxial), tipo #1 alta impedancia @ 150 MHz & tipo #2 alta impedancia @ 450 MHz, y tantas como sean necesarias para conseguir que sumen 500-1000 Ω de impedancia en sus respectivas bandas.

Más opiniones: https://www.ure.es/foros/postid/395086/
Y hasta aquí puedo escribir...
... no quiero que lo pasen a "hasuntos hinternos". 😠
73 de Manolo.

ResponderCitar
EA1TA reaccionó
EB3DYO
Mensajes: 2356
#395157  - 8 julio, 2024 09:04

efectivamente son de Tonna,todas las antenas tonna estan adaptadas a 50 ohms excepto la cruzada que lo esta a 100 ohms,asi que conecta el coaxial de 50 ohms directamente con fastoms al dipolo,como veo que no tienes el bazzoka simetrizador que llevaba las antenas el coaxial pasalo a traves de ferritas  tipo pinza ,toroides material 43 ,o los que uso yo ,los FB-43-7351 en la conexion del dipolo ,no necesitas ningun tipo de adaptacion.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA1BDX
Mensajes: 559
#395181  - 8 julio, 2024 20:41

Buenas tardes.

Manolo, muchas gracias, hoy he encontrado un manual similar de 2x19 de uhf y no pone nada de adaptación, así que cable directo y ferritas.

Francisco, muchas gracias, me quedo mas tranquilo sabiendo que son de 50 ohms, probaré con cable directo y tomo nota de las ferritas material 43 o las que tu utilizas.

También encontré este video de un francés que comenta que los terminales lo mas cortos posibles.



Gracias a ambos.



Saludos, Juan EA1BDX
